带轮连接式压铸模具支撑传动结构

项目分类:铸造模 发布时间:2026-07-14 ID:1200044
  • 带轮连接式压铸模具支撑传动结构
  • 带轮连接式压铸模具支撑传动结构

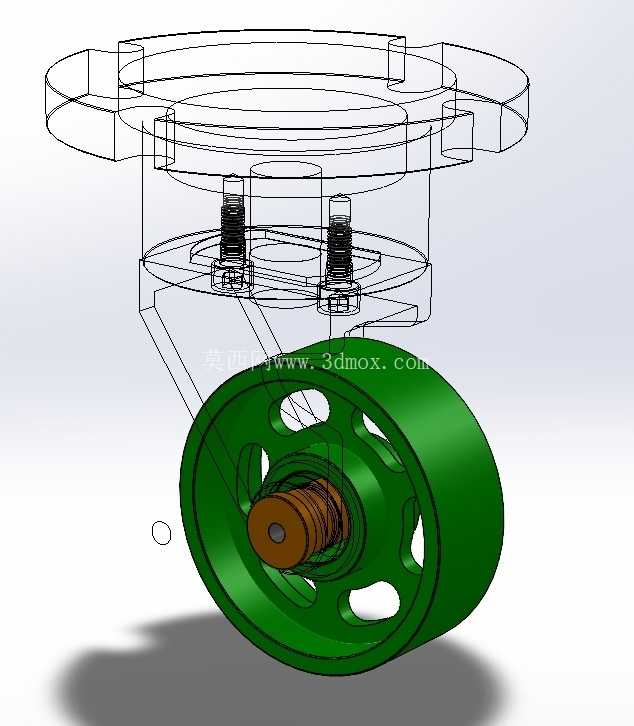

这套结构主要应用于小型压铸件的连续生产工位,适配卧式冷室压铸机的模架安装位,承担开模过程中侧抽芯机构的动力传递与行程支撑作用,日常在汽配小五金压铸件生产线上,这类带轮传动的抽芯结构能有效降低开合模过程的刚性冲击,避免抽芯动作卡顿导致的铸件拉伤问题。从结构组成来看,下部的绿色带轮为动力输入部件,轮体采用辐条式镂空设计,在保证轮缘抗弯强度的前提下,尽可能降低转动惯量,适配高速开合模的频繁启停工况,轮心的铜套衬层直接与传动轴配合,无需额外加装滚动轴承,适合压铸车间高温多粉尘的作业环境,维护时仅需定期加注高温润滑脂即可保证转动顺畅。上部的双层法兰式安装板为模架连接基准,两层板之间通过对称布置的螺栓柱与压缩弹簧实现浮动连接,弹簧的预压量根据抽芯行程设定,常规工况下预留12mm的浮动余量,当开模动作触发时,带轮通过传动轴带动侧抽芯滑块先完成抽芯动作,浮动板在弹簧作用下缓慢复位,避免滑块与铸件发生硬碰撞。设计过程中优先考虑了安装边界的适配性,上部法兰的安装孔位采用通用模架的标准孔距,可直接替换原有同规格的直顶式抽芯结构,无需对模架进行二次加工;带轮的外伸尺寸控制在模架外侧安全距离内,避免与压铸机的安全门、液压管路发生干涉,轮缘的带槽适配A型三角带,可直接对接设备原有同步传动系统,无需额外加装动力源。从功能特性来看,这套结构的传动比设定为1:2.3,抽芯动作的线速度控制在0.12m/s以内,既保证抽芯效率,又能避免速度过快导致的铸件变形;弹簧的选型经过刚度校核,在150摄氏度的模具工作温度下,弹簧刚度衰减率控制在5%以内,可满足连续8小时生产的稳定性要求。轮体的镂空结构同时兼顾了散热需求,压铸生产过程中模具传导的热量可通过辐条间隙快速散出,避免铜套部位温度过高导致润滑脂失效。安装调试时,需先将上部法兰通过螺栓固定在动模模架的对应安装位,调整传动轴的同轴度,保证带轮转动时径向跳动量不超过0.05mm,随后连接三角带并调整张紧力,张紧度以按压带边下沉10mm为宜,最后调整弹簧预压量,保证浮动板的初始位置与抽芯滑块的起始行程对齐。实际生产验证中,这套结构在锌合金压铸件的侧孔抽芯工位表现稳定,连续生产3万模次未出现传动卡顿、弹簧失效的问题,相比传统的液压抽芯结构,省去了液压管路排布的麻烦,降低了模具的整体改造成本,同时传动噪音更低,适合中小型压铸企业的老旧设备改造升级。结构的各部件均采用模块化设计,带轮、弹簧、连接螺栓均为标准件,损坏后可快速更换,减少停机维修时间;上部安装板的定位止口采用H7公差配合,安装时无需反复找正,可大幅缩短模具的换装时间,适配多品种小批量的压铸生产需求。
