圆盘钻孔加工定位夹紧工装结构

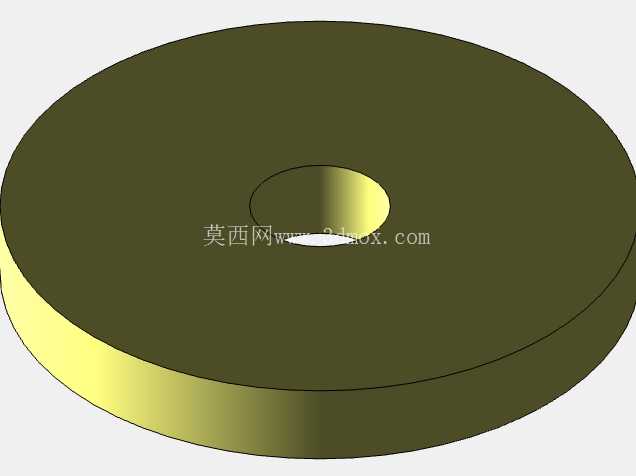

这套工装结构主要面向圆盘类待钻孔工件的加工场景，在小型机加工车间的钻床工序、钣金加工单元的孔位加工作业中，这类定位夹紧装置是保障加工精度的核心辅助部件。实际生产中，待钻孔的圆盘类工件往往存在装夹找正耗时久、钻孔过程中工件受轴向钻削力易偏移、薄型圆盘受压易变形的痛点，这套工装的结构设计正是围绕这些实际加工痛点展开。

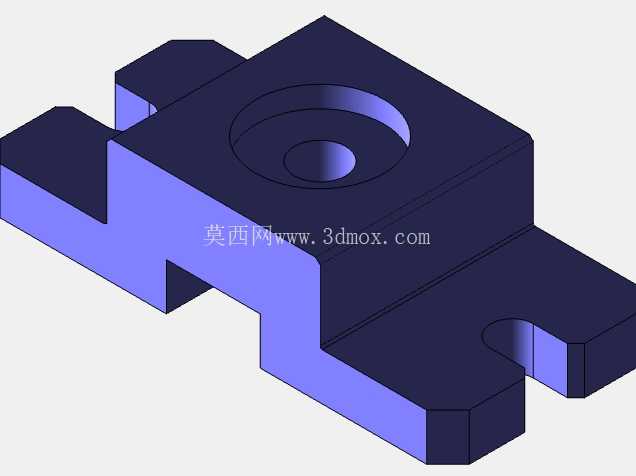

从功能实现逻辑来看，整套结构分为下支撑定位座、中间工件承托块、中央压紧柱三个核心功能部分。下支撑定位座作为整套工装的安装基准，底部设置有与钻床工作台T型槽匹配的安装凸台结构，安装时可直接嵌入工作台槽位完成初步定位，不需要额外制作复杂的转接板，安装边界可适配常规台式钻床、立式钻床的工作台面尺寸，整体占用工作台面积不超过0.08平方米，不会过多占用钻床的作业空间，也不会干涉钻床主轴的上下进给行程。

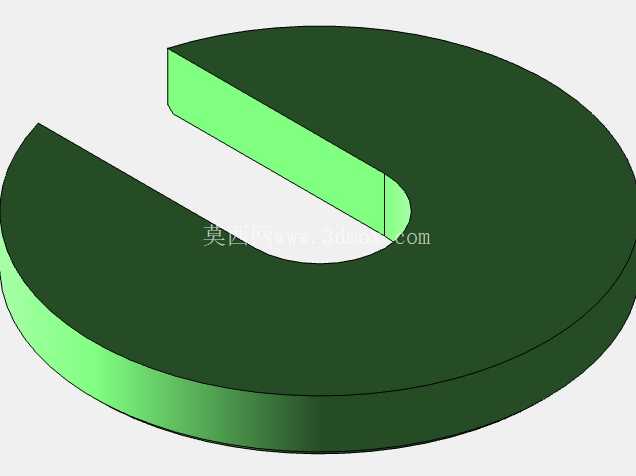

中间的工件承托块采用半开式扇形结构，这种设计并非随意选择，一方面扇形的圆弧轮廓可以和待加工圆盘的外圆形成贴合定位，工件放置时可快速找到中心位置，减少找正时间；另一方面半开的结构留出了足够的排屑空间，钻孔过程中产生的铁屑可以直接从开口处滑落，不会堆积在定位面上影响工件的放置精度，同时也方便操作人员在加工完成后快速清理切屑，避免残留铁屑刮伤工件表面。承托块的上表面做了平面度处理，与工件接触的区域平面度公差控制在0.02mm以内，保障薄型圆盘放置时不会出现翘曲，减少钻孔时的孔位倾斜问题。

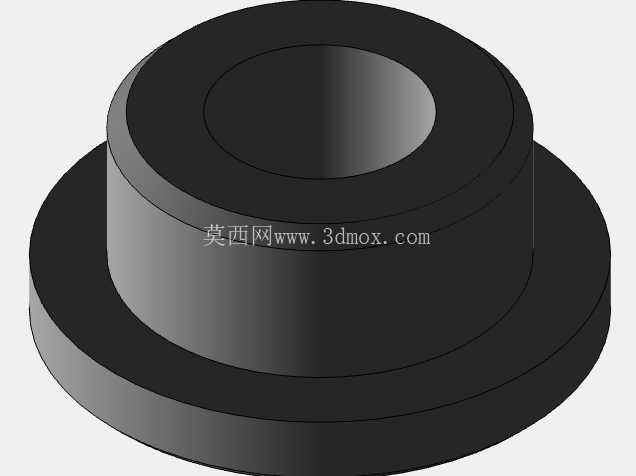

中央的压紧柱采用T型截面结构，下端嵌入下支撑座的导向槽内，可沿垂直方向上下移动，上端的压紧头直径大于柱身直径，压紧时压紧头的下表面与圆盘工件的中心孔周边区域接触，施加均匀的轴向压紧力。这种中心压紧的方式相比传统的侧边压板压紧，不会在工件的钻孔加工区域形成干涉，钻床主轴可以在圆盘的任意半径位置完成钻孔作业，不需要多次调整压板位置，单批次工件加工时可减少30%以上的装夹辅助时间。压紧柱的侧面设置有锁紧结构，当压紧头接触工件后，可通过侧面的锁紧件快速固定压紧柱的位置，锁紧力可根据工件的材质、厚度调整，针对厚度1mm以下的薄圆盘，可将锁紧力调整至刚好限制工件转动即可，避免压力过大导致工件中心区域变形。

设计过程中，这套工装的各部件配合间隙做了针对性控制，压紧柱与下支撑座导向槽的配合间隙控制在0.01-0.03mm之间，既保证压紧柱上下移动顺畅无卡滞，又避免间隙过大导致压紧时出现偏斜，保障压紧力始终垂直于工件放置平面。承托块与下支撑座之间采用定位销连接，承托块可根据待加工圆盘的直径尺寸更换不同圆弧半径的规格，整套工装不需要更换底座部分，只需要更换承托块即可适配直径在80mm-200mm范围内的圆盘类工件加工，拓展了工装的适用范围，降低了多规格工件加工的工装制作成本。

在实际使用场景中，这套工装除了适配常规的金属圆盘钻孔作业，也可用于硬质塑料、复合材料圆盘的钻孔装夹，针对不同材质的工件，只需要在压紧头与工件接触的端面粘贴不同厚度的聚氨酯垫片，即可避免压紧过程中划伤工件表面。工装的所有棱角位置都做了R2以上的圆角处理，避免操作人员装夹工件时被锐边划伤，符合机械加工工装的安全设计要求。整套结构没有采用复杂的液压、气动元件，纯机械结构的设计可靠性更高，在车间多粉尘、多切削液的作业环境下不容易出现故障，日常维护只需要定期在导向槽内添加少量润滑脂即可，长期使用的维护成本极低。
