DANTROIDE机器人机械视觉传动机构

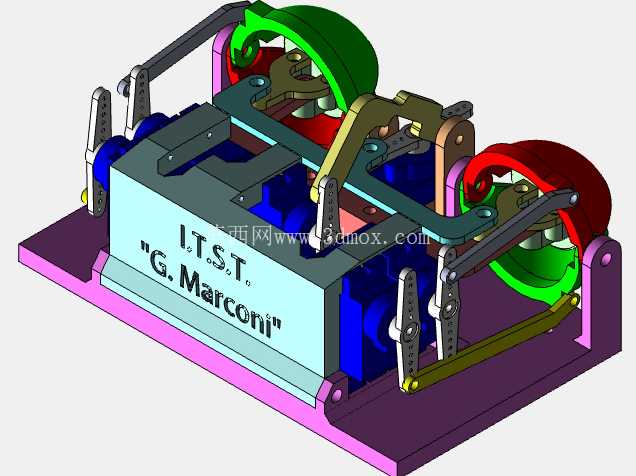

　　这套机构是面向职业技术院校实训场景开发的机器人配套机械视觉演示单元，核心搭载于教学用DANTROIDE机器人本体，用于直观展示机械视觉系统在工业场景中的动作联动逻辑，帮助实训学员理解视觉检测与机械执行端的协同运作原理，也可作为小型自动化产线视觉工位的原理验证载体，适配教学演示、原理验证、小型工位功能模拟等多类应用场景。从实际功能层面看，该机构通过双侧对称的连杆传动组配合凸轮构件，可实现视觉检测工位的多自由度往复动作，模拟工业场景中视觉模组对工件的多角度扫描、定位、姿态识别全流程动作，机构运行时两侧摆臂带动视觉安装位完成预设轨迹的往复运动，可覆盖常规小型工件检测所需的视野范围，无需额外加装拓展支架即可完成常见尺寸零件的视觉采集动作。

　　设计过程中优先考虑了实训场景的拆装便利性，整体采用分层式基座布局，底部紫色安装基板预留了标准化的安装孔位，可直接固定在实训工作台的T型槽上，也可通过螺栓转接安装在小型铝型材机架上，安装边界控制在长420mm、宽280mm、高210mm范围内，不会占用过多实训台操作空间，适配多数院校现有实训工位的尺寸要求。核心传动部分采用对称式双凸轮配合多组铰接连杆的结构，凸轮轮廓经过运动学仿真优化，运行过程中无刚性冲击，传动噪音控制在实训场景可接受的范围内，连杆铰接处全部采用标准化的销轴连接，磨损后可快速替换标准销轴，无需定制特殊配件，降低实训过程中的维护成本。

　　机构中部的安装基座预留了通用视觉相机的安装螺孔，可适配市面常见的小型工业视觉相机、光源组件的安装需求，用户可根据实际演示需求更换不同规格的视觉元件，无需对主体结构进行二次加工。两侧的摆臂构件采用轻量化设计，在保证结构刚性的前提下降低了运动惯量，手动驱动演示时无需过大的操作力，也可在预留的动力输入轴处加装小型步进电机，实现电动连续运转演示，满足不同教学场景的演示需求。基座侧面预留的标识位可粘贴机构原理说明标签，方便实训过程中学员对照结构理解传动逻辑，整体外露的传动构件没有尖锐棱角，所有铰接处都做了圆滑过渡处理，避免实训操作过程中出现磕碰划伤的安全隐患。

　　从结构设计逻辑上看，该机构没有采用复杂的齿轮传动组，全部通过连杆与凸轮实现预设运动轨迹，一方面降低了加工装配难度，普通机加工条件即可完成所有零件的加工制作，另一方面外露的传动结构可以让学员直观观察到每一个构件的运动过程，更利于理解机械传动的基本原理，相比封闭式的减速传动结构更适配教学演示的核心需求。安装时仅需将底部基板与安装面固定，确认各连杆铰接处转动灵活无卡滞，即可投入使用，日常维护仅需定期在铰接销轴处添加少量润滑脂，即可保证长期运行的顺畅性，无需复杂的调校流程。
