适配纳米压痕仪的原位拉伸压缩测试台

在微纳尺度材料力学性能测试领域，常规的离位拉伸压缩测试无法同步获取材料变形过程中的压痕响应数据，这套适配纳米压痕仪的原位拉伸压缩测试台，正是为填补这一测试场景空白开发的专用配套装置。从实际使用场景来看，该测试台可直接搭载在主流纳米压痕设备的工作腔内部，在对小尺寸试样施加可控拉压载荷的同时，配合压痕探头完成原位力学表征，避免了试样转移、二次装夹带来的定位误差与应力状态改变，能够获取更贴近材料真实服役状态的力学性能参数，广泛适用于金属薄膜、陶瓷涂层、微尺度构件等材料的力学行为研究。

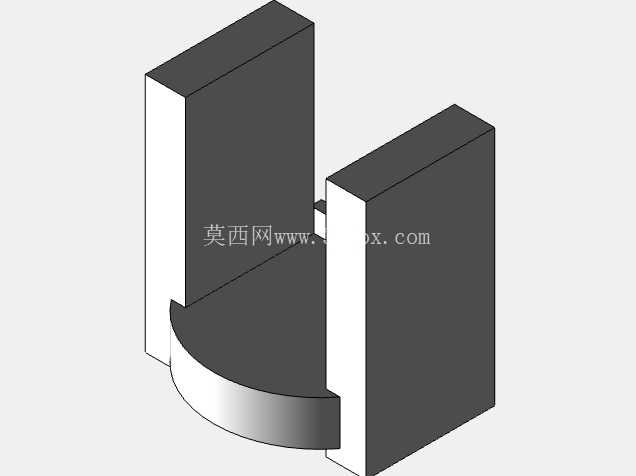

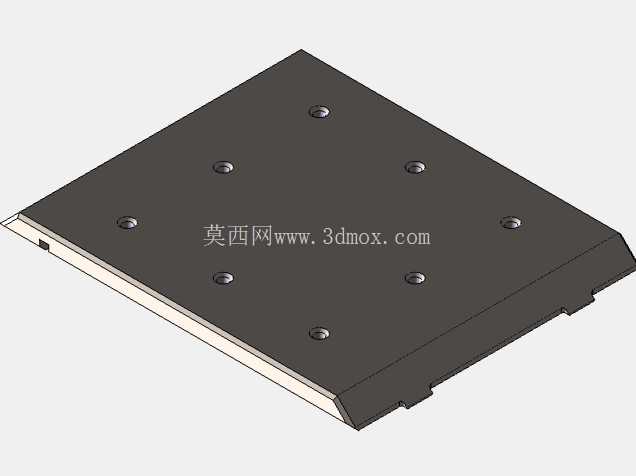

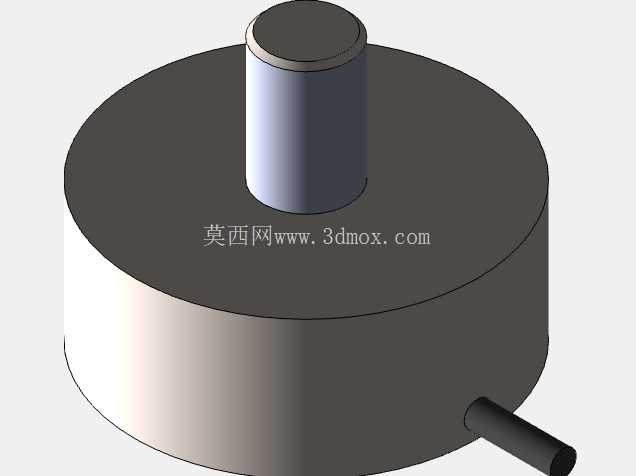

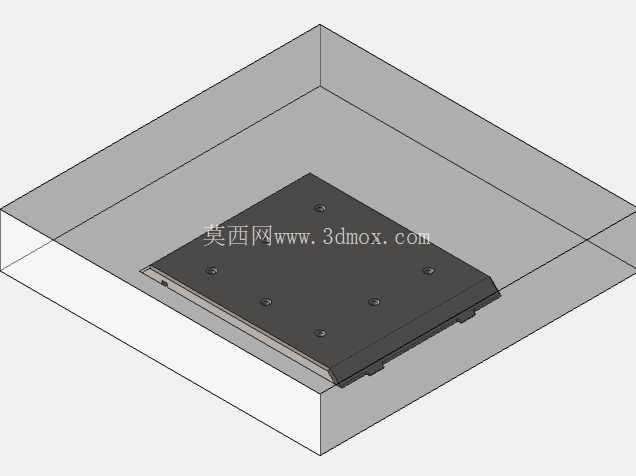

从功能实现逻辑来看，这套测试台的核心设计目标是在极小的安装空间内，实现高精度的拉压载荷输出与试样对中调整。整体安装边界控制在300×300×50mm范围内，可适配对应工作行程的纳米压痕仪样品台安装接口，不会与压痕仪的压头驱动模块、观测光路产生运动干涉。测试台可容纳的试样尺寸为3×3×2mm级别的小规格样件，针对这类微小试样的装夹需求，专门设计了对称式夹头结构，配合双侧驱动的调心机构，能够在装夹过程中微调试样位置，消除装夹偏斜带来的附加弯矩，保证拉压载荷沿试样轴线方向传递，避免非轴向力对压痕测试结果产生干扰。

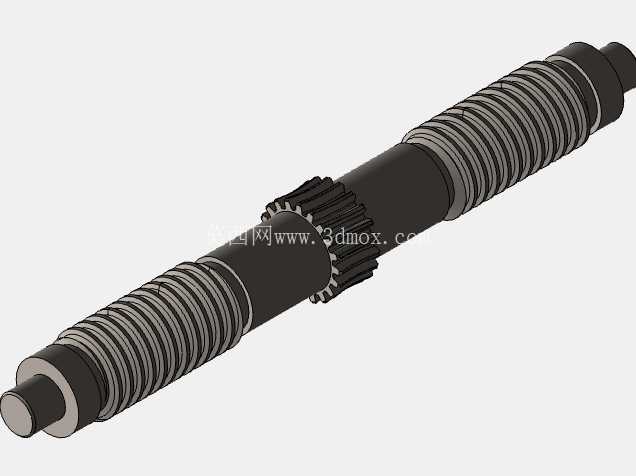

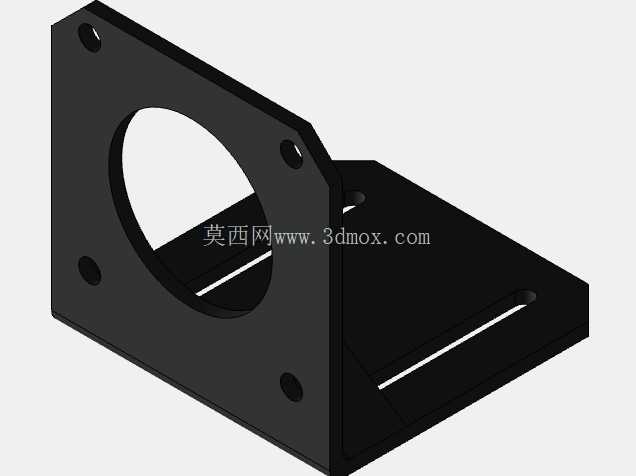

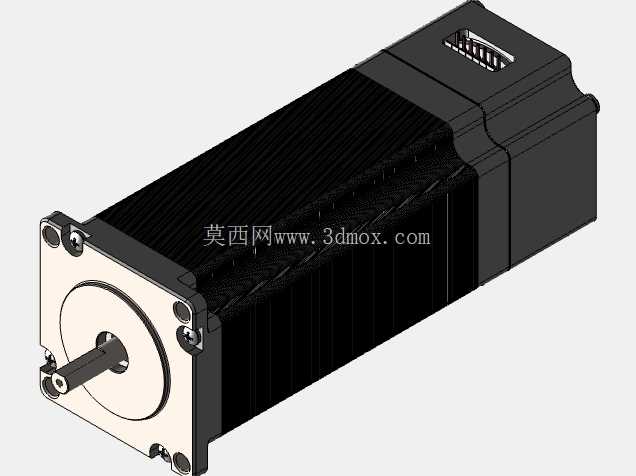

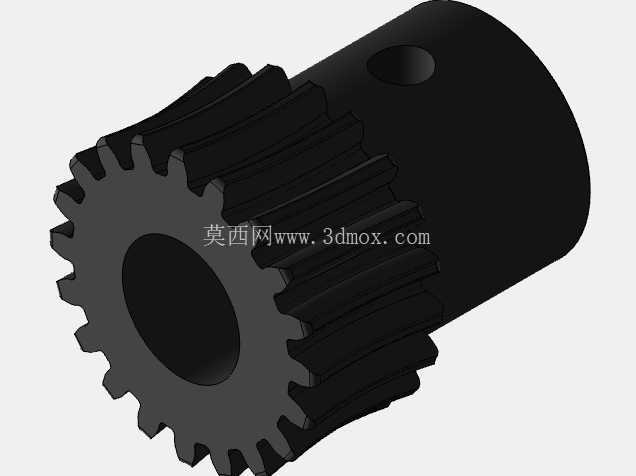

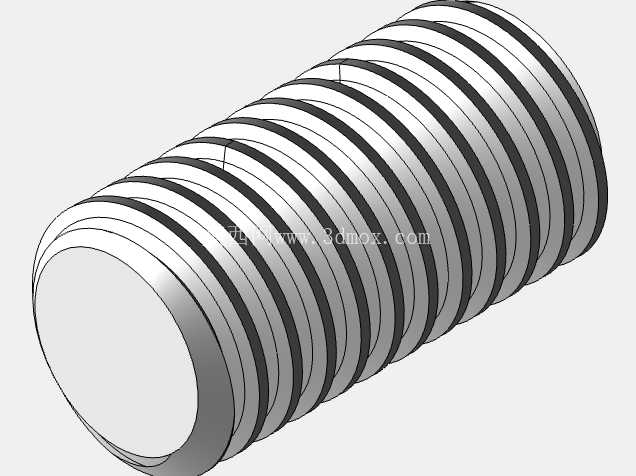

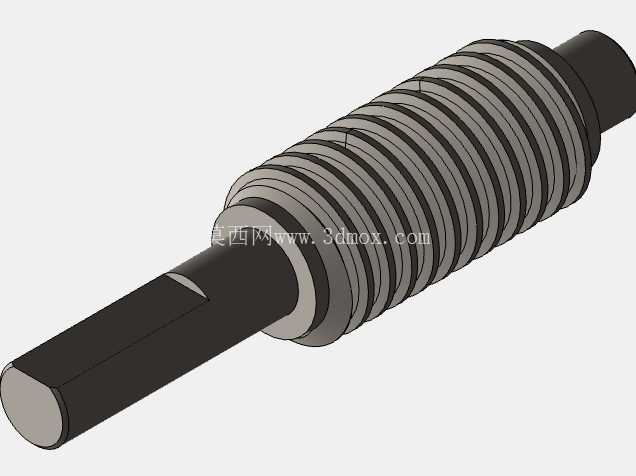

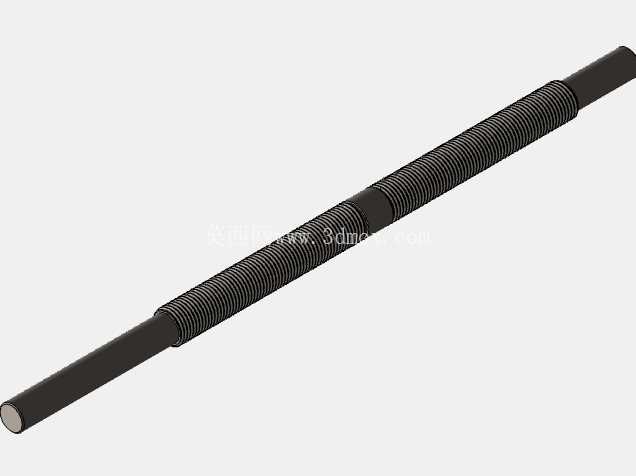

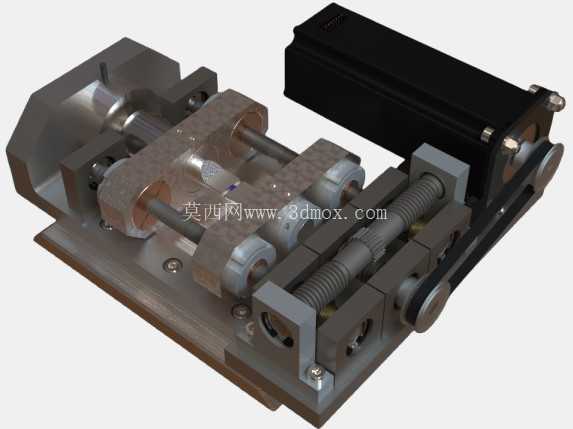

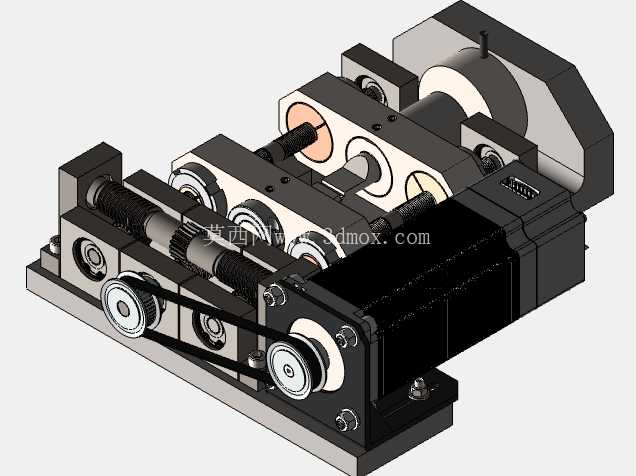

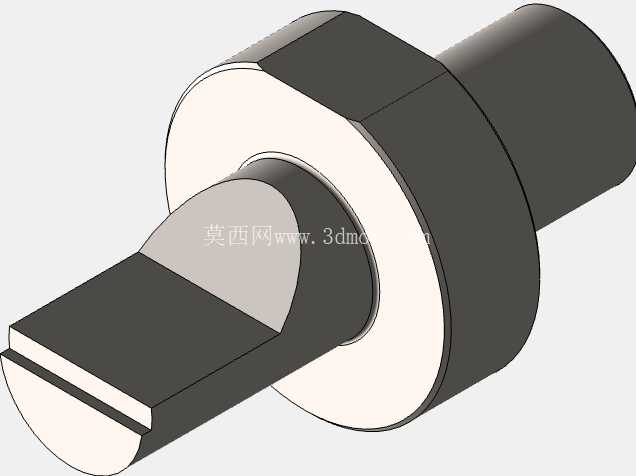

传动系统的设计充分考虑了微纳测试对位移分辨率与载荷稳定性的要求，采用步进电机作为动力源，通过一级皮带轮传动实现第一级减速，再经过两级蜗杆螺旋副串联传动，实现大传动比的动力传递，最终带动双侧丝杠同步运动，驱动夹头完成拉伸或压缩动作。这种多级减速的传动布局，既可以将电机的高速旋转转化为夹头端的低速平稳进给，也能通过蜗杆副的自锁特性，在载荷保持阶段避免传动反向间隙带来的载荷波动，保证测试过程中载荷输出的稳定性。夹头的进给速度可控制在毫米级每分钟的区间，最大输出推力满足百牛级测试需求，可覆盖绝大多数微尺度材料的拉压测试载荷范围。

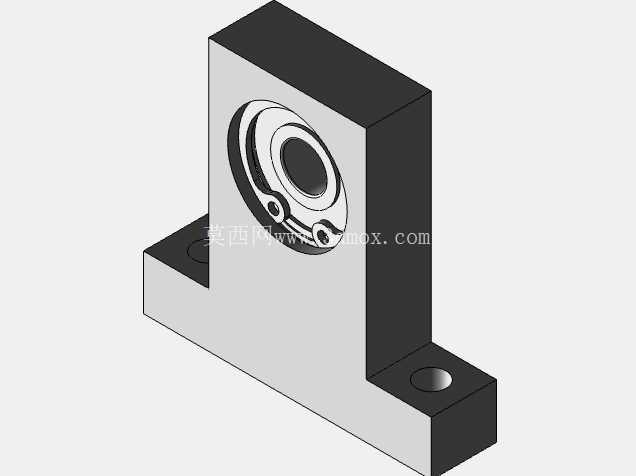

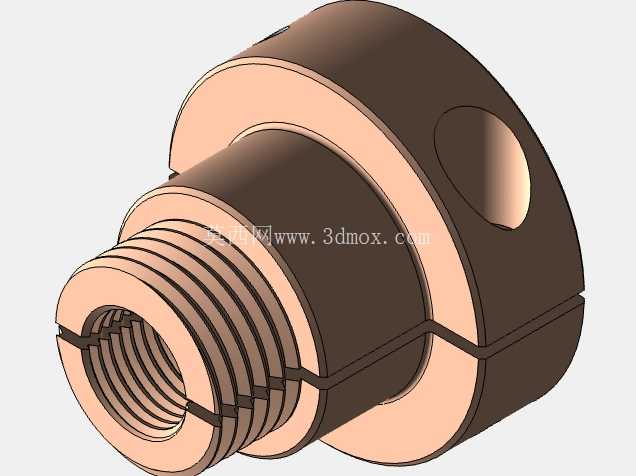

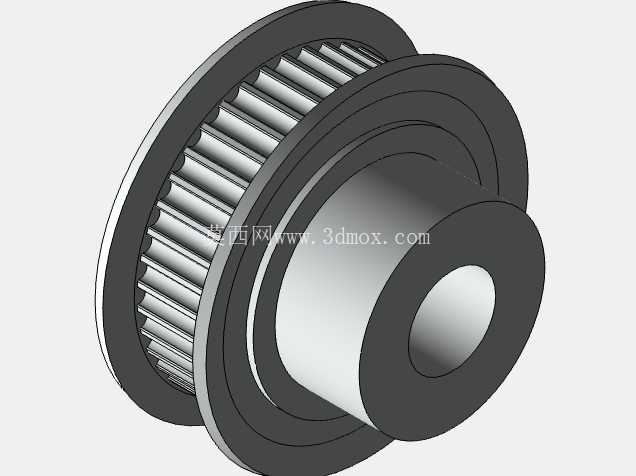

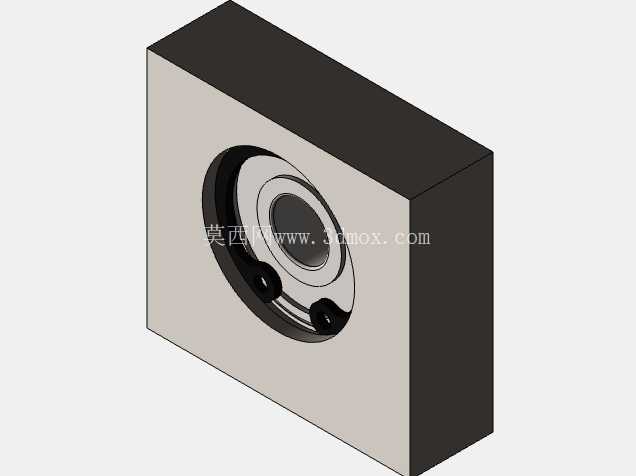

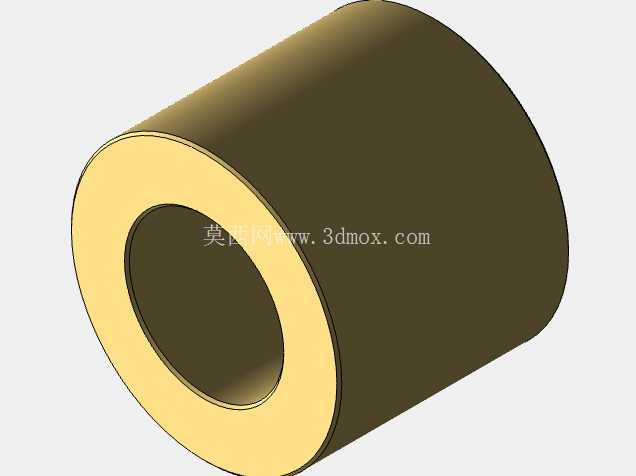

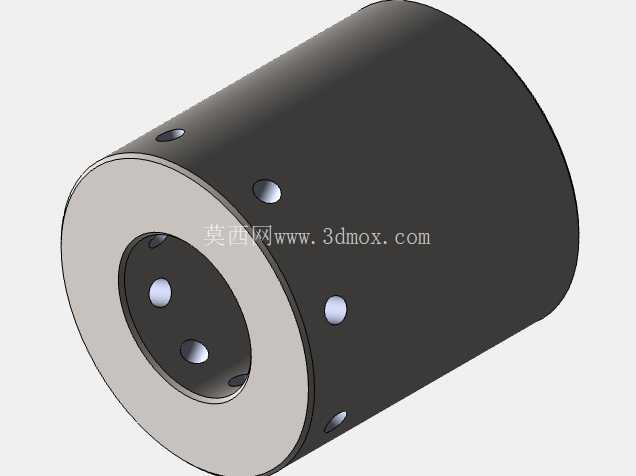

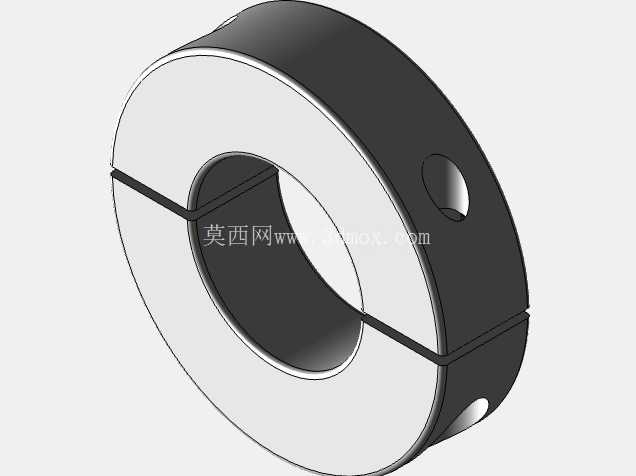

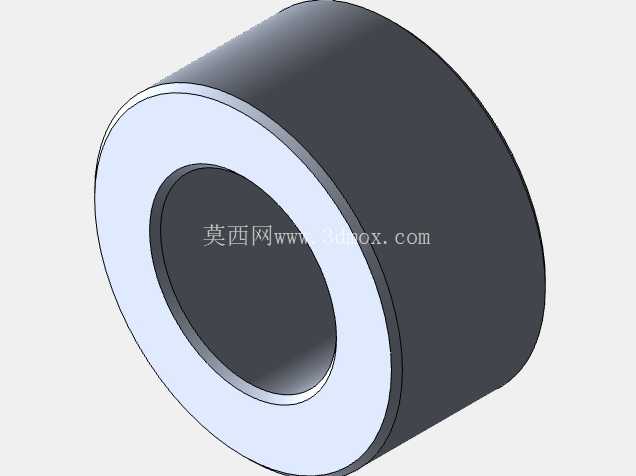

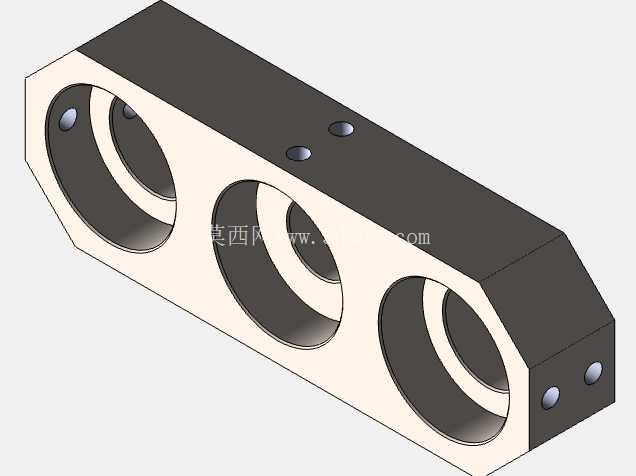

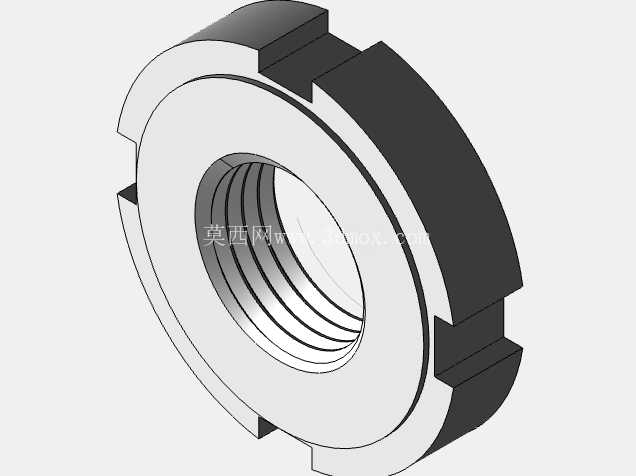

在核心零部件选型与结构布局上，整套装置优先选用标准化精密传动零部件，配合少量定制加工的结构件完成装配，既保证了装配精度，也降低了后续维护更换的成本。传动环节采用同步带轮传递动力，避免了齿轮传动的回程间隙；导向结构配合精密轴系轴承，保证运动部件的直线度；夹头与试样接触的位置采用可更换的压块设计，可根据不同试样的材质与形状更换对应压块，避免试样装夹损伤。整套装置的结构布局采用对称式设计，驱动模块布置在测试台的一侧，夹头与力传感模块布置在测试台中心区域，既保证了整体重心与纳米压痕仪样品台的中心重合，也让压痕测试的工作区域位于设备观测视野的中心位置，方便测试过程中对试样变形区域进行实时观测。

从逆向还原的设计思路来看，这套测试台在还原原有设备功能的基础上，对部分结构进行了优化调整，比如简化了部分非核心的复杂结构，采用更易加工的结构形式实现同等功能，同时保留了原有设备的核心安装接口与传动参数，保证与原有纳米压痕仪的适配性。在结构细节处理上，所有运动部件都设计了对应的限位结构，防止超程运动对设备或试样造成损坏；走线位置预留了足够的弯曲空间，避免运动过程中线缆拉扯影响测试稳定性；整体结构采用模块化设计，驱动模块、传动模块、装夹模块、传感模块都可单独拆卸，方便后续的校准与零部件更换。

实际使用过程中，这套测试台可配合纳米压痕仪完成多种测试流程：既可以对试样施加固定的预拉/预压载荷，再进行不同载荷下的纳米压痕测试，研究应力状态对材料硬度、弹性模量等参数的影响；也可以在拉压加载的连续过程中，同步进行压痕测试，获取材料变形过程中的力学性能演化规律；还可以配合氧化钇稳定氧化锆等脆性材料试样，完成拉伸过程中的断裂行为原位观测，为材料本构模型建立、微构件性能评估提供可靠的测试数据支撑。
