电动推杆式爬楼运载执行机构设计

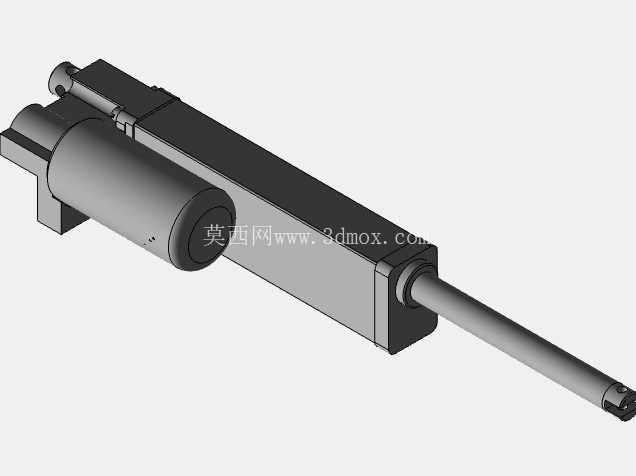

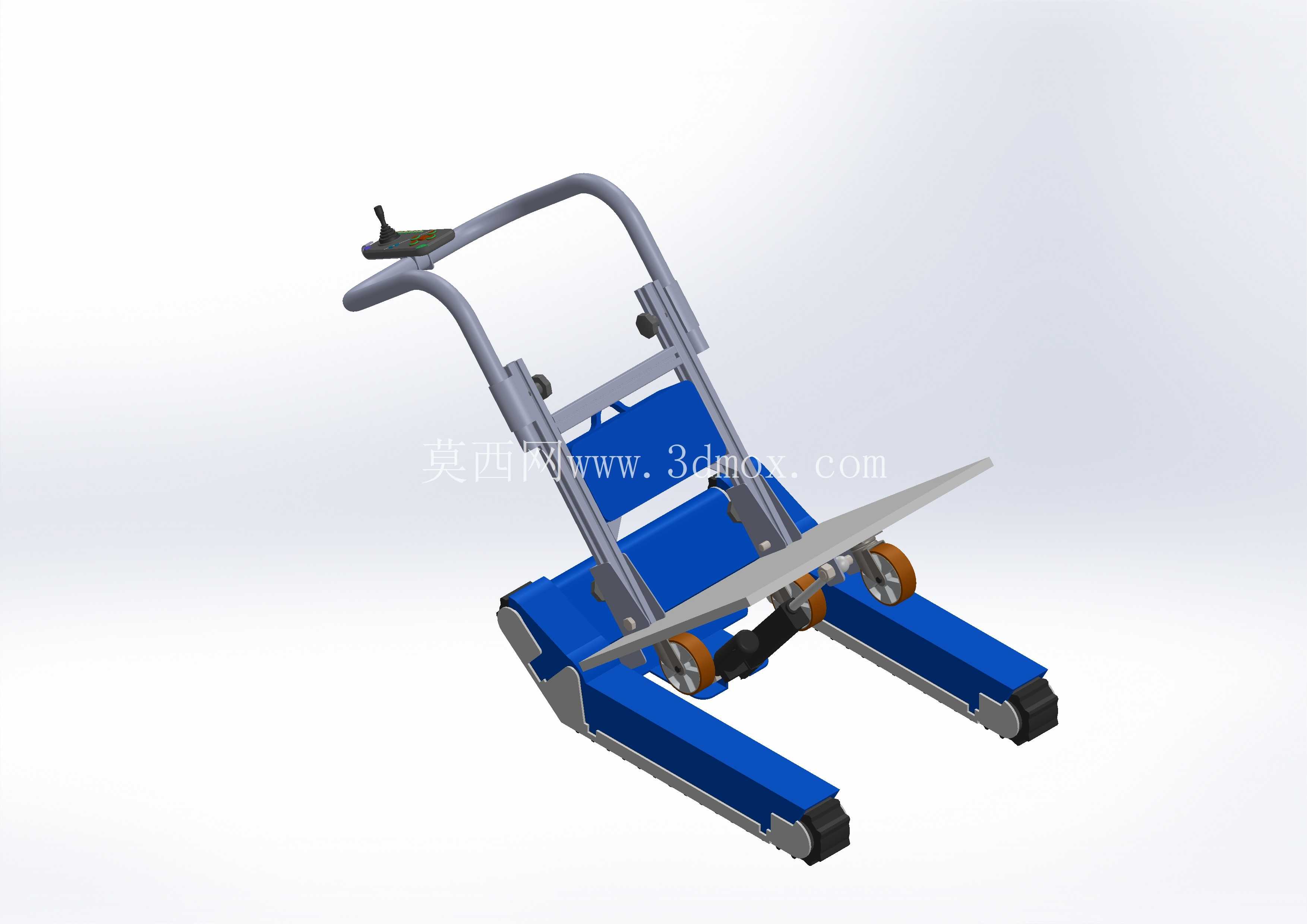

这款线性伸缩执行件是爬楼运载设备的核心动力输出部件，日常在无电梯老旧小区的物资配送、高层楼宇的轻型设备转运、家用代步爬楼装置的动力匹配场景中广泛应用，核心作用是通过可控的直线伸缩动作，为爬楼机构提供抬升、推移的动力输出，替代人力完成重物上下楼梯过程中的位移施力，降低人工搬运的劳动强度，也能适配辅助代步类爬楼设备的动作驱动需求。从功能特性来看，该部件采用集成式驱动布局，将动力源、减速传动组、伸缩丝杆副、导向外壳整合为一体式结构，动力端的圆柱腔体内置驱动单元与减速齿轮组，通过平行轴传动将旋转动力传递至长条形壳体内的丝杆传动副，带动伸出杆做可控的直线往复运动，伸出杆末端设置铰接连接位，可与爬楼机构的抬升摆臂、支撑轮组做铰接装配，动作过程中伸缩行程稳定，输出推力可匹配100-150kg级的轻型运载载荷，满足日常民用爬楼运载的动力需求。设计过程中优先考虑了爬楼动作的受力特性，爬楼过程中机构需要在台阶边缘做间歇性抬升动作，瞬时会存在偏载冲击，因此外壳采用矩形截面的刚性结构设计，相比圆形截面外壳拥有更好的抗扭、抗侧向弯曲性能，避免伸缩过程中出现杆体偏摆卡滞；动力单元与伸缩腔体采用平行偏置布局，而非同轴布局，能够有效缩短整体轴向长度，适配爬楼设备底盘的紧凑安装空间，不会因为部件过长导致底盘离地间隙不足，出现上下楼时剐蹭台阶边缘的问题。从安装边界来看，该部件的固定端设置有铰接耳孔，可通过销轴与底盘的安装支座做铰接连接，允许工作过程中存在小角度的摆动，抵消爬楼动作中机构角度变化带来的装配应力；伸出杆末端的铰接位与固定端铰接位的中心距在完全缩回状态下控制在紧凑区间，完全伸出后的行程可覆盖常规民用住宅150-180mm高度的台阶抬升需求，安装时仅需预留伸缩方向的直线运动空间，径向方向无需额外预留过大的避让空间，可直接嵌入爬楼设备的底盘框架内部，不会额外增加设备的整体宽度，适配楼道内狭窄的通行空间。细节设计上，伸缩丝杆副采用自锁型传动结构，当设备在台阶上停留时，即使动力端停止输出，伸缩杆也不会因为载荷作用出现自行回缩的问题，保障停留状态下的设备稳定性；外壳的接缝处设置有密封结构，可阻挡日常使用过程中灰尘、楼道积水溅入内部传动腔，延长传动部件的使用寿命；动力端的接线位置设置在壳体侧面，走线方向可顺着底盘框架排布，避免上下楼过程中线缆被台阶剐蹭拉扯。在实际结构匹配中，该执行件可搭配多组连杆摆臂组成完整的爬楼轮组驱动系统，当爬楼设备行进至台阶边缘时，执行件伸出推动摆臂转动，将支撑轮抬升至上一级台阶面，随后设备整体前移，执行件回缩带动底盘抬升，循环完成连续爬楼动作，整个动作过程中执行件的推力输出线性，不会出现突然的速度波动，保障运载过程的平稳性，避免搭载的物资因为颠簸出现滑落，也能提升代步使用时的乘坐舒适度。
