摆动式曲柄活塞传动机构结构设计

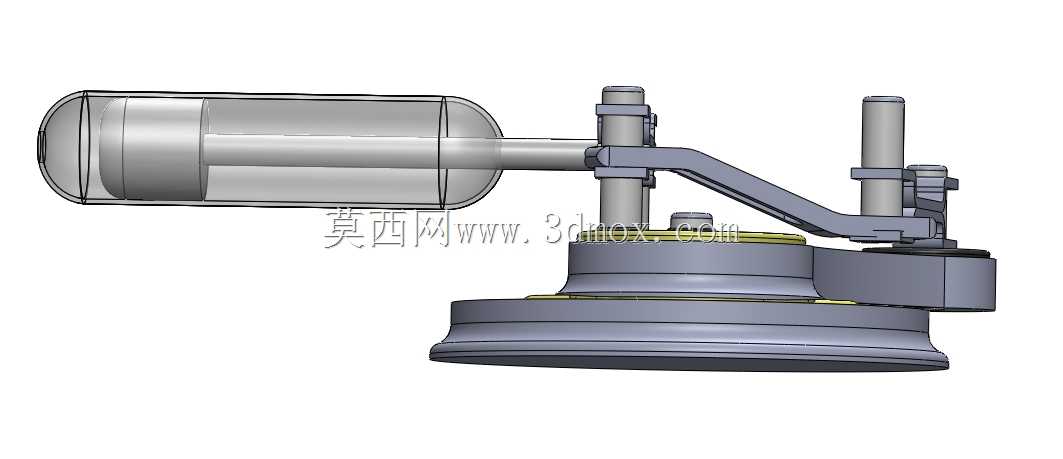

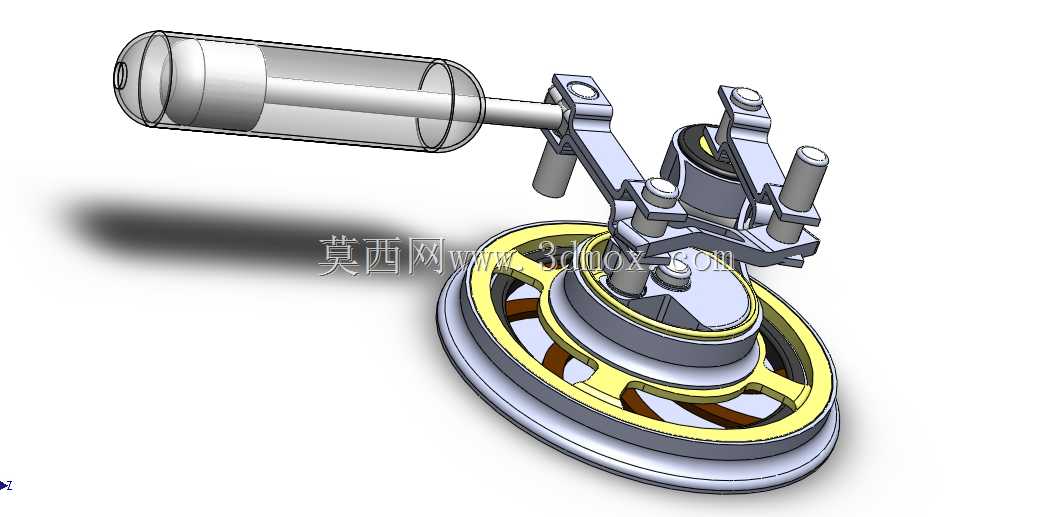

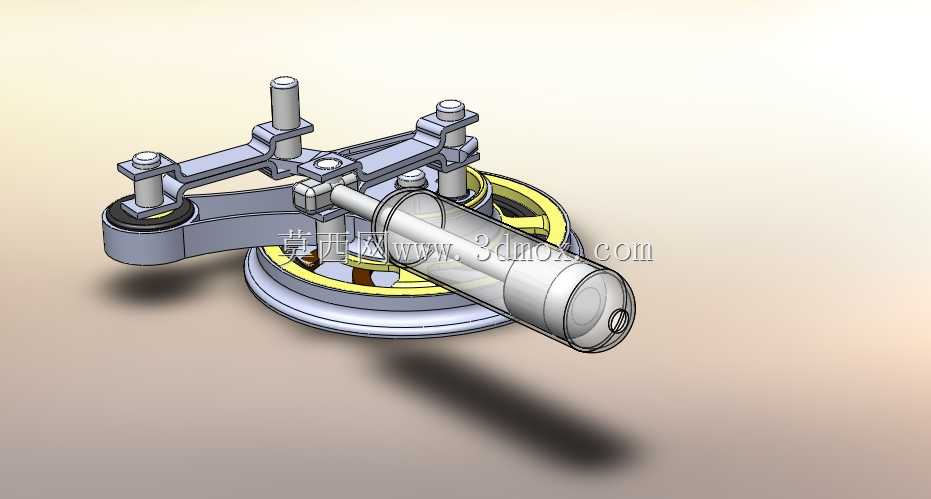

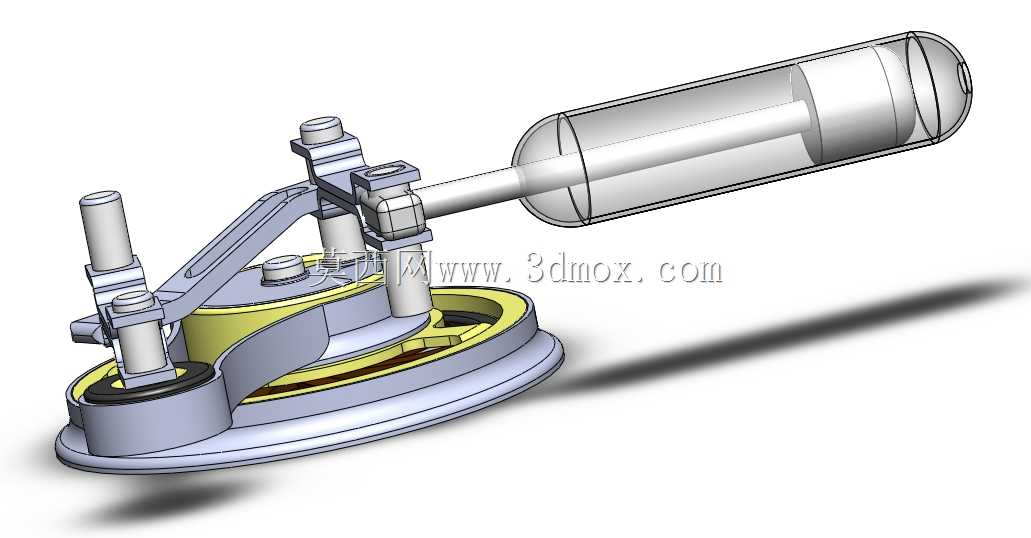

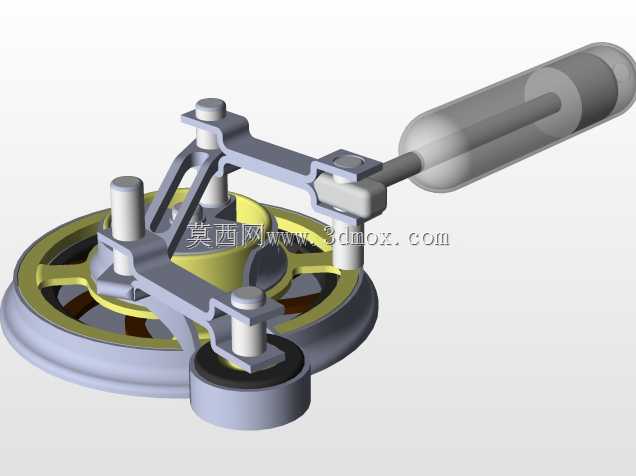

这套活塞传动结构主要面向小型动力转换、教学演示以及低负载往复驱动场景设计，核心功能是将轮盘端输入的旋转运动，通过铰接连杆组件转换为缸体内活塞的直线往复运动，可直接适配小型气动演示装置、低压流体输送试验台、机械原理教学教具等场景的传动需求。设计阶段优先考虑运动干涉规避，缸体采用透明可视化结构，方便观察活塞在缸筒内的往复行程位置，也便于调试阶段排查活塞卡滞、连杆运动死点等问题。轮盘端采用带辐条的偏心轮结构，偏心铰接点的位置经过反复校核，确保活塞行程处于合理区间，不会出现连杆过死点卡滞、活塞撞击缸筒端盖的问题，轮盘外圈设置限位凸台，可直接适配带轮、手轮等外接驱动件的安装，不需要额外设计转接法兰。连杆组件采用多铰接点布局，相比传统单连杆曲柄活塞结构，这套结构的侧向受力更小，活塞运行过程中对缸筒内壁的偏磨程度更低，能有效延长缸筒与活塞密封件的使用寿命。安装边界方面，缸筒轴线与轮盘安装基准面保持平行，轮盘底座设置有平整安装面，可直接通过螺栓固定在设备安装基板上，不需要额外制作复杂的安装支座；缸筒末端为封闭结构，侧壁预留有流体接口安装位，若用于流体输送场景可直接外接管路，若用于纯机械传动演示则可封闭接口作为配重腔使用。活塞与连杆的铰接处采用销轴连接，预留有润滑脂加注间隙，日常维护时不需要完全拆解结构即可完成铰接点润滑。整套结构的运动逻辑清晰，所有铰接点的转动副都做了限位设计，运行过程中不会出现连杆脱出、销轴窜动的问题，轮盘端的配重结构经过动平衡校核，低转速运行时整体振动幅度极小，不需要额外加装减震组件即可稳定运行。
