气动压紧式快速夹钳工装结构设计

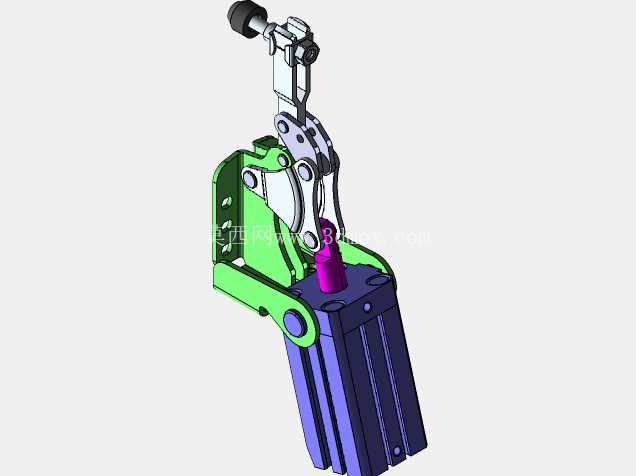

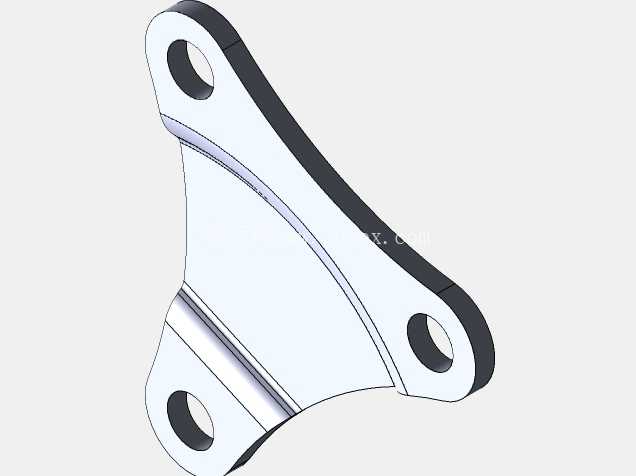

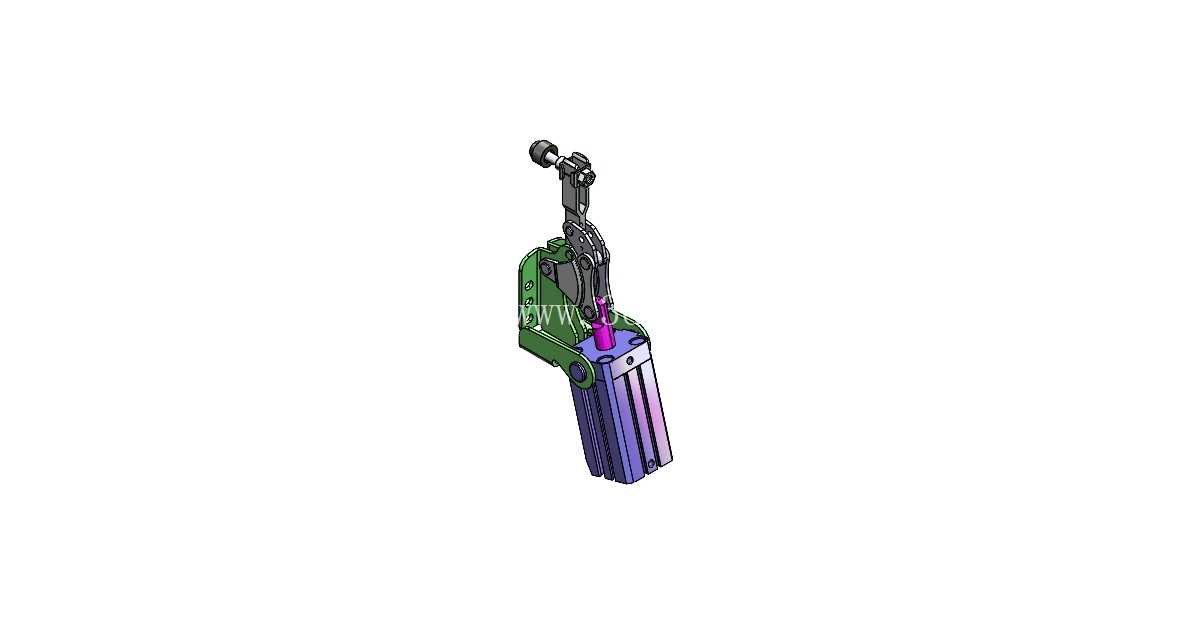

在汽车零部件焊接、压铸工件去毛刺、小型零件装配定位这类需要频繁重复装夹的工位上，手动夹钳的操作效率已经很难匹配产线节拍，气动驱动的压紧夹钳就成了兼顾装夹可靠性与操作效率的首选部件。这套气动夹钳采用连杆增力的结构逻辑，把气缸的直线推力通过多组铰接连杆转化为压臂的旋转压紧动作，当压臂到达压紧死点位置时，即使气源压力出现小幅波动，夹钳也不会自行松脱，能稳定保持预设的压紧力，避免加工过程中工件移位。

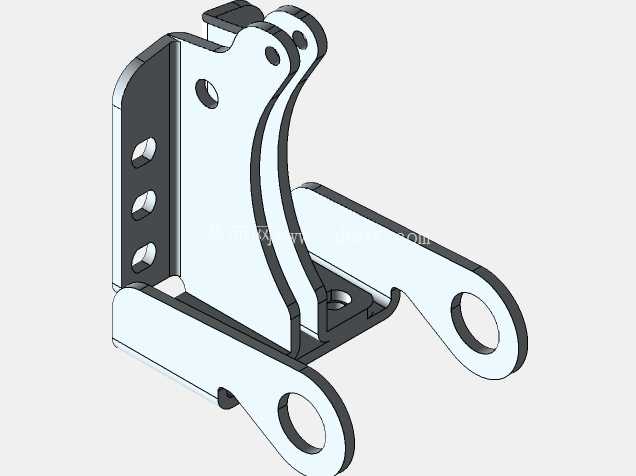

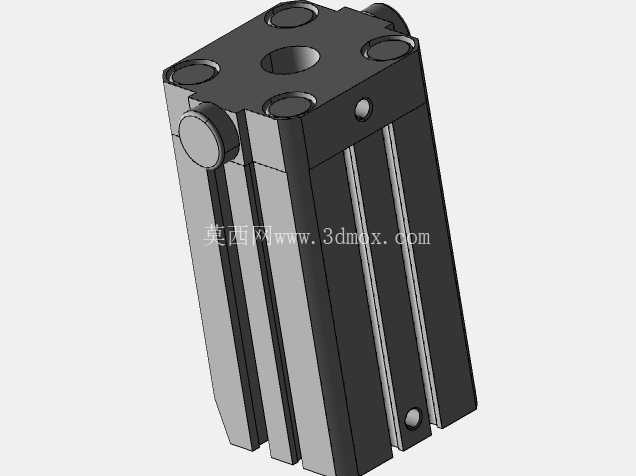

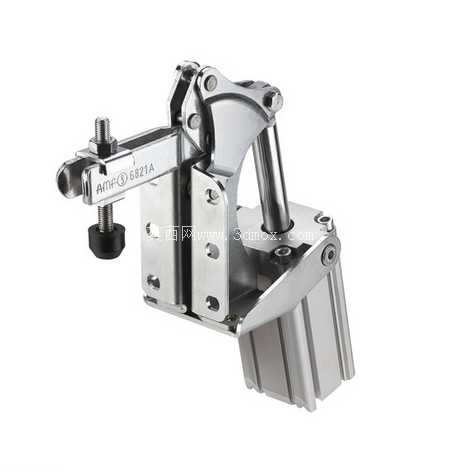

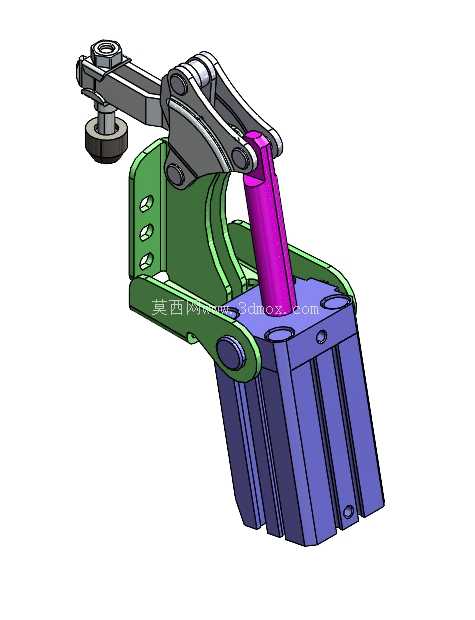

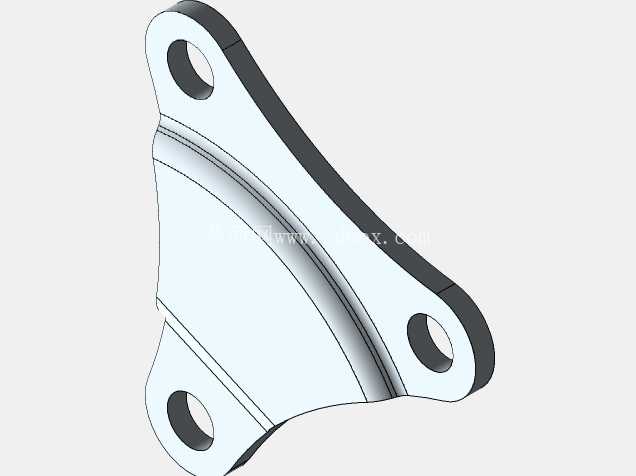

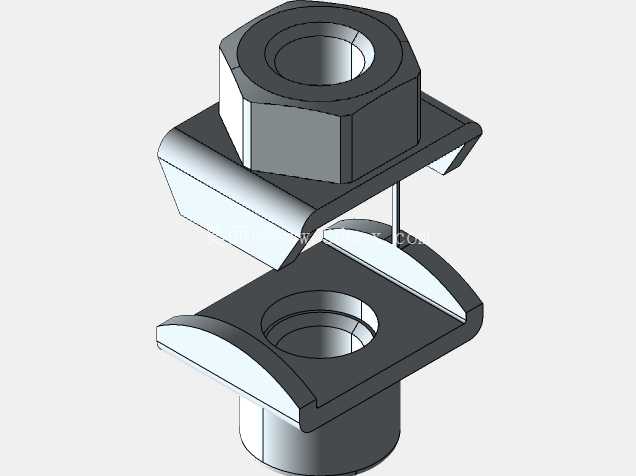

从结构布局来看，夹钳的安装基座采用带沉头孔的立式钣金结构，四个安装孔的孔位间距经过标准化设计，既可以直接通过螺栓固定在工装台的T型槽上，也能搭配转接板安装在变位机、焊接工装的异形安装面上，安装面的平面度公差控制在0.05mm以内，避免安装后夹钳本体出现偏斜，导致压头的压紧点偏移预设位置。气缸部分采用紧凑型方形缸体，相比圆形气缸能节省30%左右的安装空间，缸体与连杆机构的连接采用浮动接头设计，能抵消连杆运动过程中产生的微小径向力，避免气缸活塞杆承受侧向载荷，大幅延长气缸密封件的使用寿命。

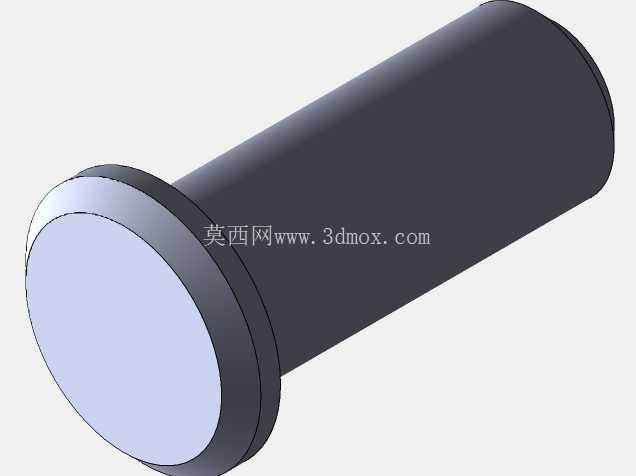

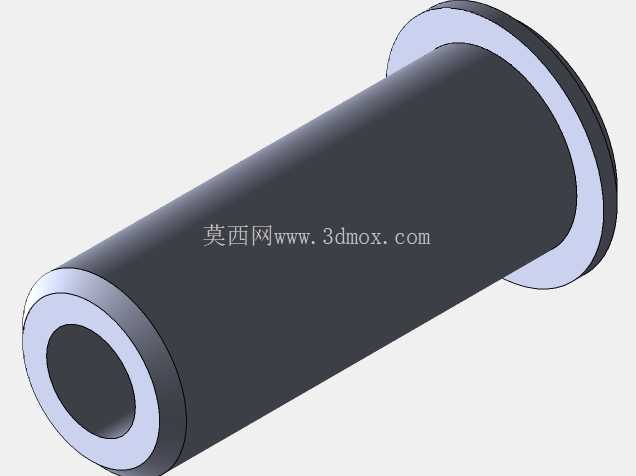

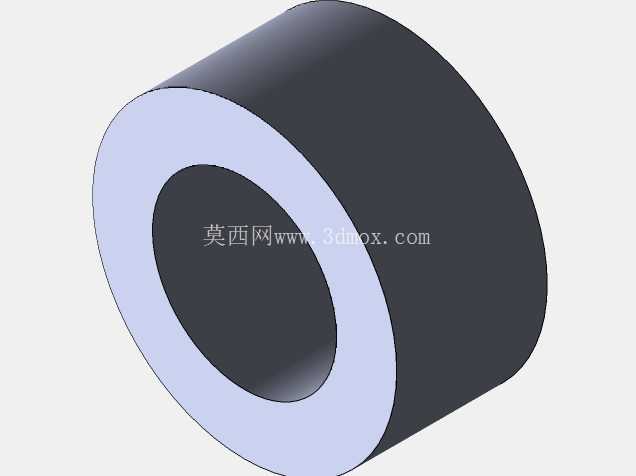

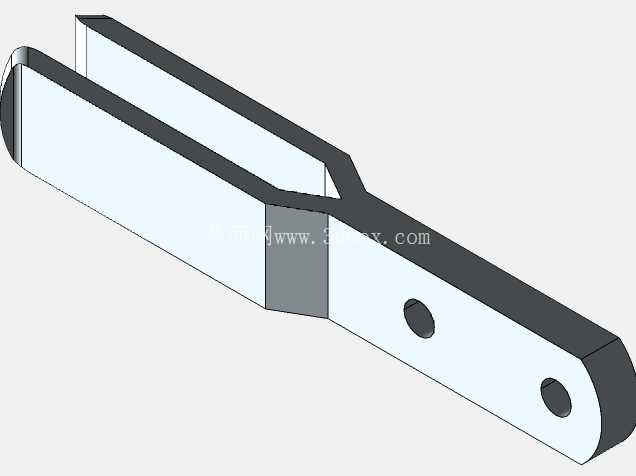

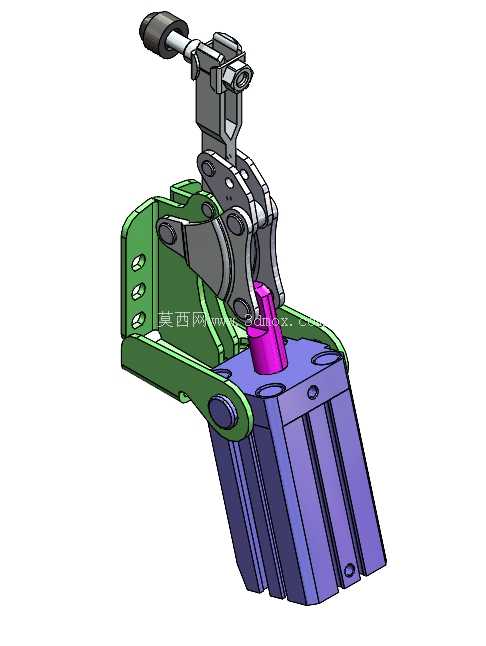

压臂部分采用可调节式设计，前端的压头螺杆可以根据工件的高度差自由调整伸出长度，螺杆末端搭配聚氨酯材质的压头，既可以保证足够的摩擦力防止工件打滑，又能避免刚性压头直接接触工件表面造成压痕，对于表面质量要求较高的铝制压铸件、喷涂前的钣金件都能适配。整个连杆机构的铰接点都采用带油槽的销轴配合铜套，长期往复运动也不会出现卡顿，日常维护只需要定期在铰接点涂抹少量润滑脂即可，不需要复杂的拆解保养。

在实际选型应用时，需要重点关注夹钳的压紧力与打开角度两个核心参数，这套夹钳在0.5MPa的常用气源压力下，压头位置的实际压紧力可以达到3000N以上，足够应对大部分中小型金属零件的装夹需求；压臂完全打开时的抬升角度超过90度，工件上下料时不会有结构干涉，操作人员可以顺畅地取放工件，不需要额外避让夹钳结构。气路接口采用标准的M5螺纹接口，可以直接连接车间常用的6mm外径气管，搭配普通的两位五通电磁阀就能实现远程控制，也可以在气路中加装节流阀调整压臂的开合速度，避免压紧速度过快冲击工件表面。

从设计细节上看，整个夹钳的外露结构都做了圆角处理，没有尖锐的棱角，避免操作人员在调试设备时被划伤；所有紧固件都采用防松设计，设备长期运行产生的振动也不会导致螺栓松动脱落。夹钳的整体宽度控制在120mm以内，在多工位密集排布的工装上，相邻夹钳之间不会出现安装干涉，可以根据工件的定位点灵活布置多个夹钳，实现多点同步压紧，保证工件装夹的稳定性。对于需要频繁切换工装的柔性产线，这种标准化的气动夹钳不需要重新设计定制，直接根据工件的压紧点位置选型安装即可，能大幅缩短工装的设计与制造周期，降低产线的改造成本。在压铸工序的后续切边、打磨工位，这类夹钳可以快速固定压铸毛坯，配合机械手实现自动化上下料，整个装夹动作可以在1秒内完成，相比手动螺旋夹紧的方式，单工位的操作效率可以提升60%以上，同时也能避免人工操作时夹紧力不一致导致的工件变形问题。
