拖挂式旅居车底盘车架结构设计方案

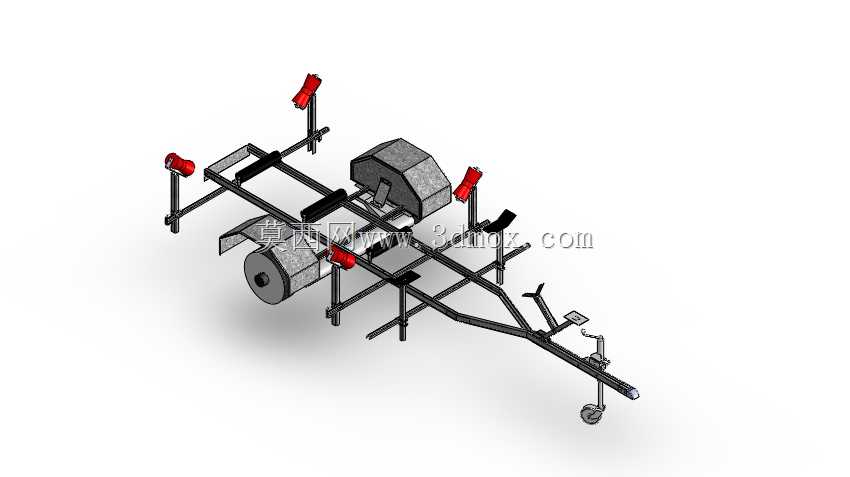

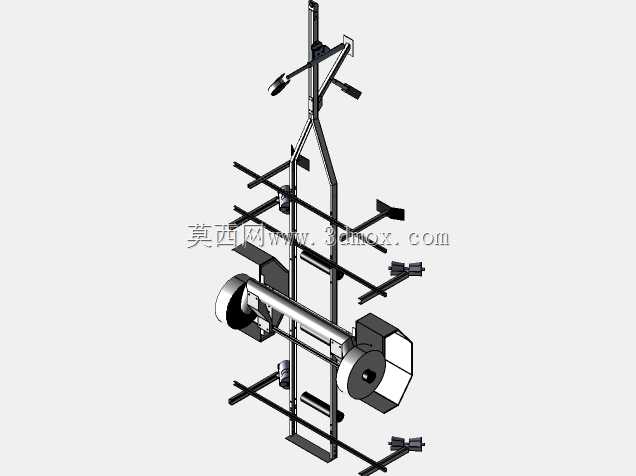

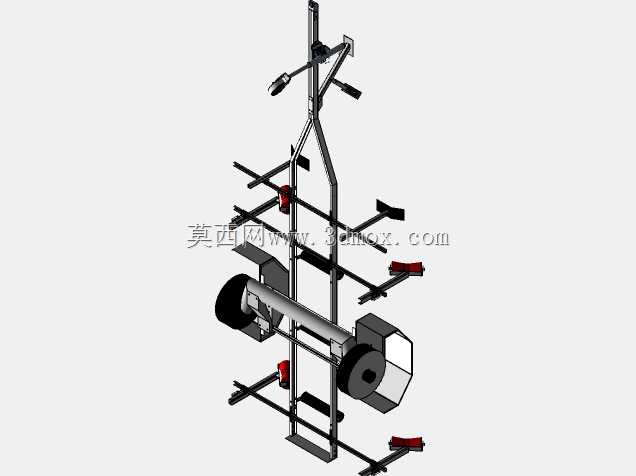

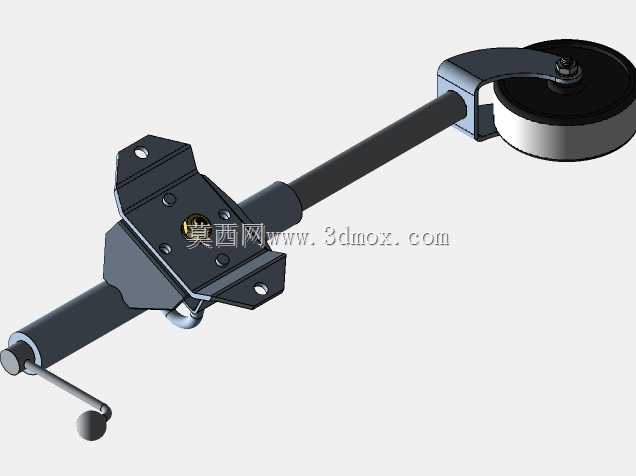

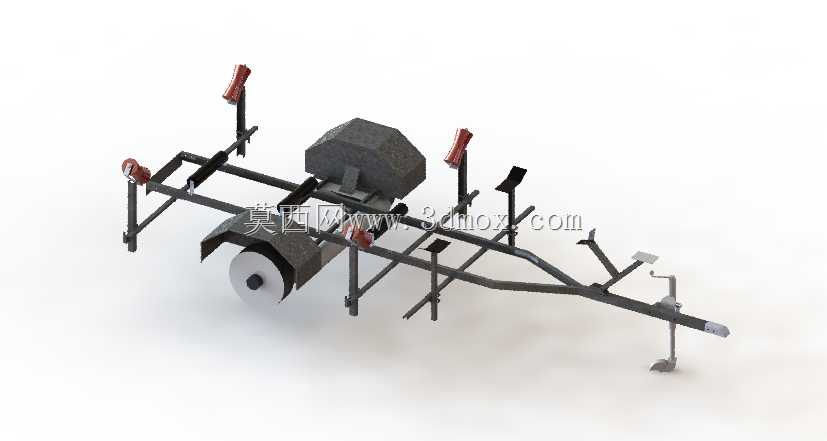

　　该结构为拖挂式旅居挂车的底盘承载总成，是旅居挂车所有上装功能部件的安装基础，主要应用于短途户外旅居、露营场景下的拖挂运载作业，可适配小型乘用车作为牵引动力，满足非铺装露营场地、铺装公路的通行承载需求。整个底盘以矩形钢管焊接成型的框架式车架作为核心承载基体，车架主梁采用变截面矩形管排布，从牵引端向车尾端逐步调整截面高度，在保证整体扭转刚度的前提下控制整备质量，避免冗余材料带来的无效载荷。牵引端设置标准球形牵引连接机构，配套设置驻车支撑轮，驻车状态下可通过支撑轮调整车架水平姿态，牵引连接部位集成制动信号传输接口、安全链挂接座，满足拖挂行驶的安全规范要求。车架两侧对称布置多组弹性支撑卡座，用于固定上装舱体的底部安装点，

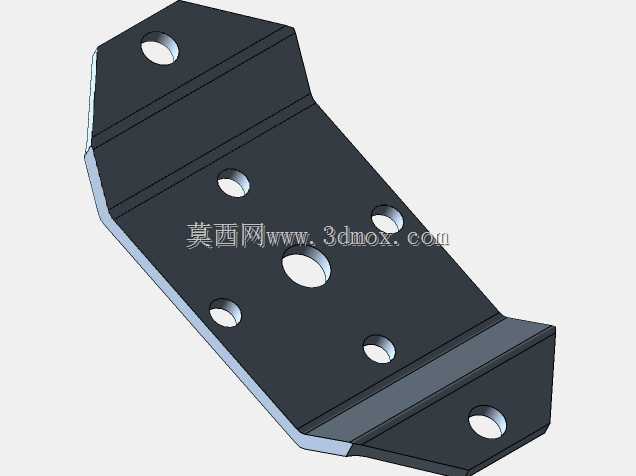

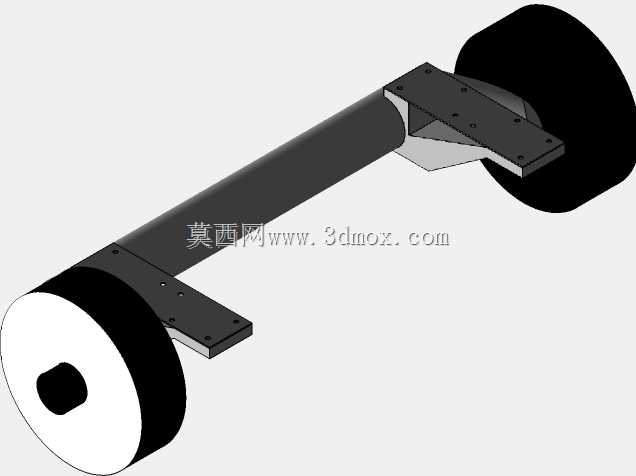

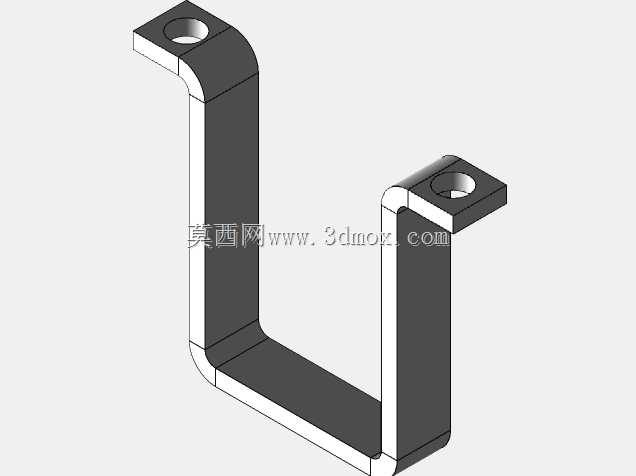

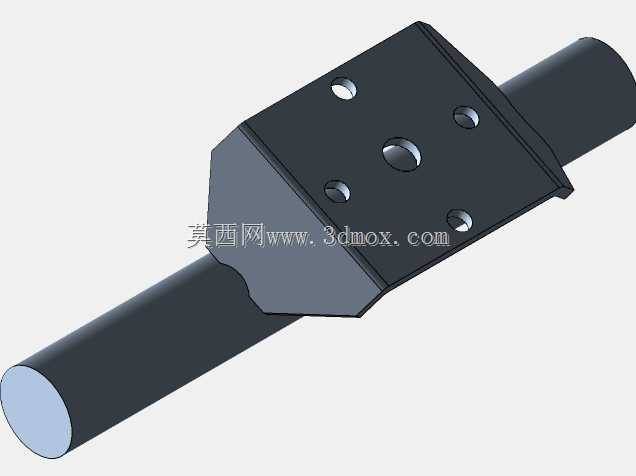

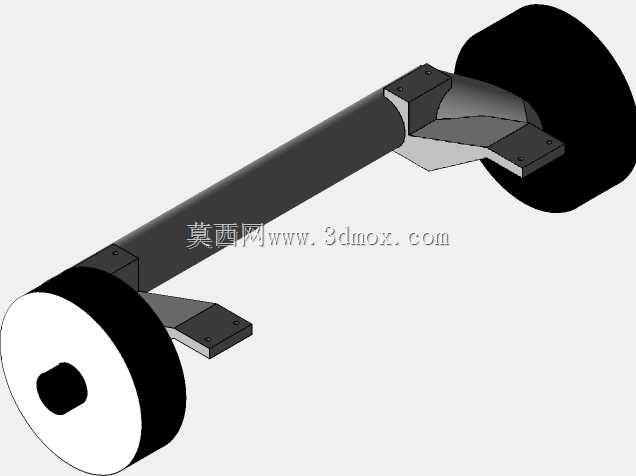

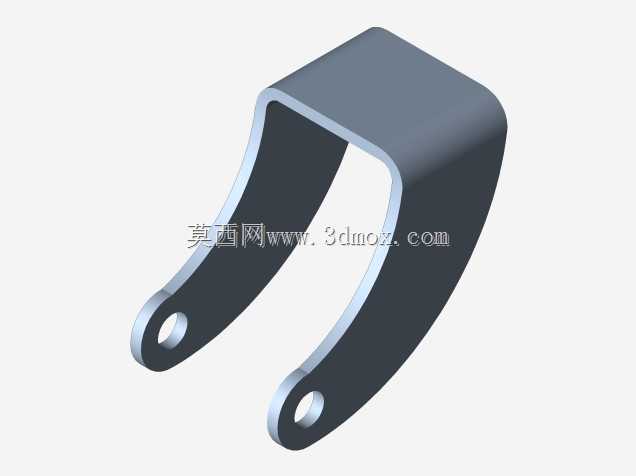

　　卡座位置预留了通用安装孔位，可适配不同尺寸规格的旅居舱体固定需求，卡座与车架主梁之间采用焊接加衬板的连接形式，分散舱体载荷带来的局部应力，避免长期颠簸工况下出现焊缝开裂问题。行走系统采用单轴布局，轴体两端安装轮毂制动总成，配套设置板簧悬挂组件，板簧通过吊耳与车架纵梁连接，可过滤非铺装路面传递的颠簸冲击，保证上装舱体内的设备、物品不会因剧烈振动出现损坏。车架上预留了水箱、电池组、储物舱的安装空间，相关安装位均设置了加强衬板，可承载对应附属部件的重量，同时避让了车轮跳动的极限边界，避免行驶过程中部件与运动件发生干涉。车架尾部设置多组外挂安装支架，可用于固定备胎、外置灶具、爬梯等外挂露营装备，支架采用悬臂式结构，通过斜撑杆与车架主体连接，

　　保证外挂载荷下的结构强度。设计过程中优先考虑了模块化适配性，所有安装孔位均采用通用尺寸规格，上装厂家可根据自身舱体设计直接匹配安装，无需对底盘结构进行二次切割焊接；车架的整体宽度符合道路通行的尺寸规范，牵引销高度适配主流家用乘用车的后牵引座高度，无需额外调整牵引连接高度即可完成挂接。在结构强度校核层面，车架的扭转刚度满足非铺装路面15km/h行驶的载荷要求，弯曲刚度可满足额定承载下长期行驶的形变量控制要求，关键焊缝位置均做了应力释放处理，避免焊接残余应力导致的结构变形。整个底盘的离地间隙设置兼顾了通过性与上装舱体的稳定性，既可以满足露营地非铺装路面的通行需求，也不会因重心过高影响高速拖挂行驶的稳定性，

　　轮距设置匹配主流旅居舱体的宽度尺寸，保证行驶过程中不会出现轮距过窄导致的侧倾风险。车架上还预留了制动管路、线束的排布卡槽，相关管线可沿车架纵梁内侧排布，通过卡扣固定，避免行驶过程中管线被飞石击打、与运动件摩擦出现破损，所有管线排布位置均避让了高温部件、运动部件的干涉边界，提升长期使用的可靠性。
