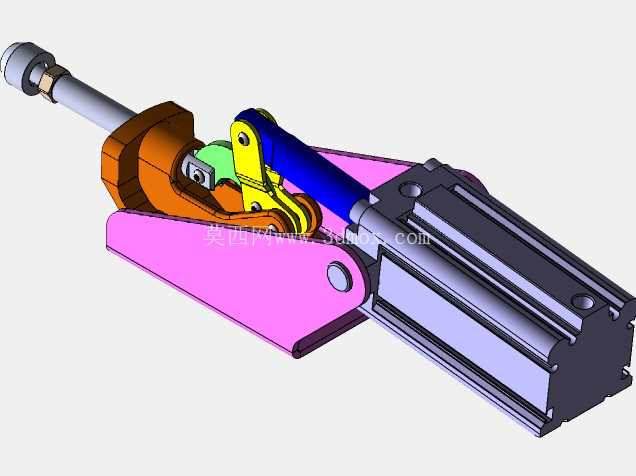

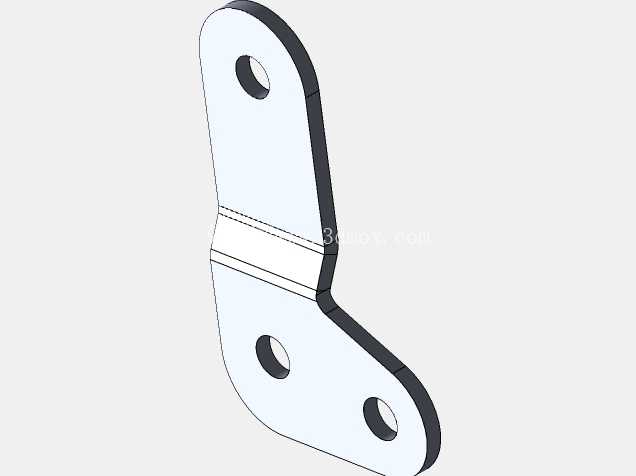

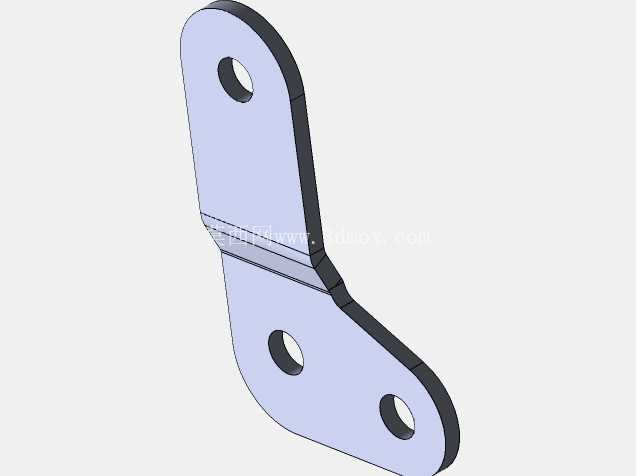

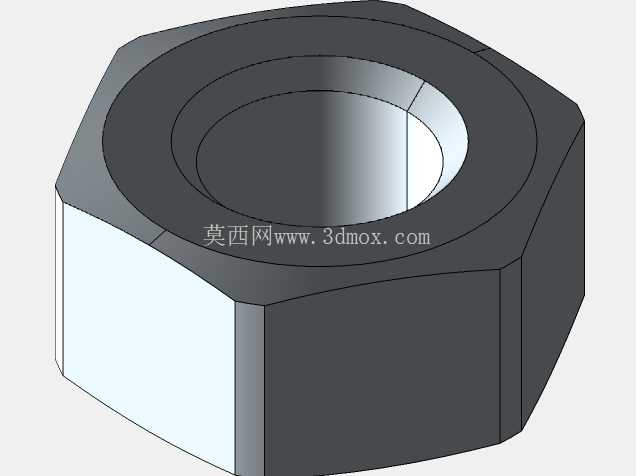

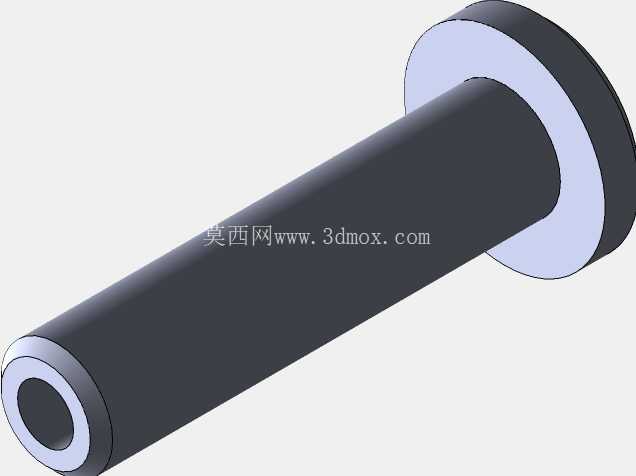

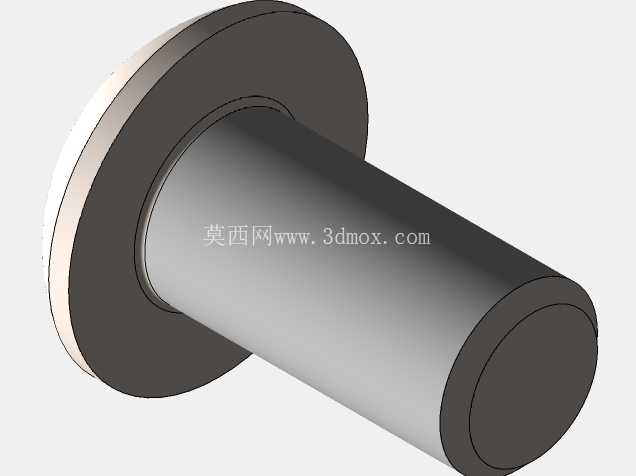

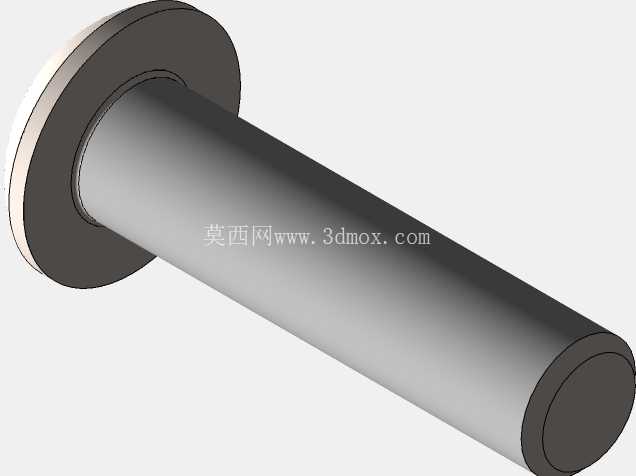

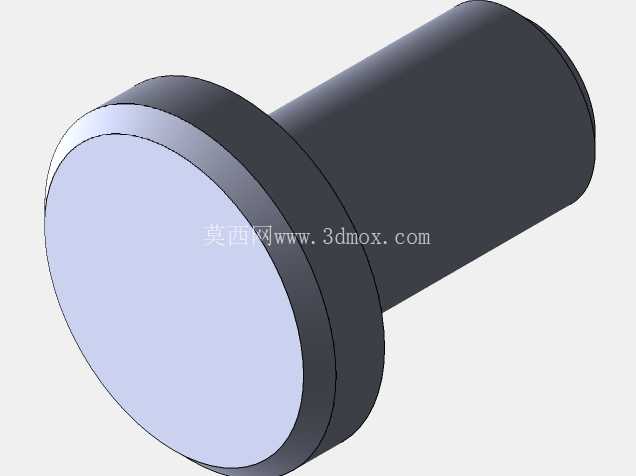

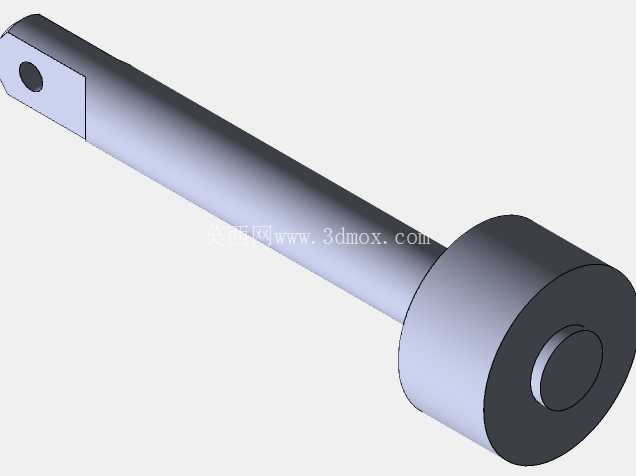

气动杠杆式压紧夹钳结构设计

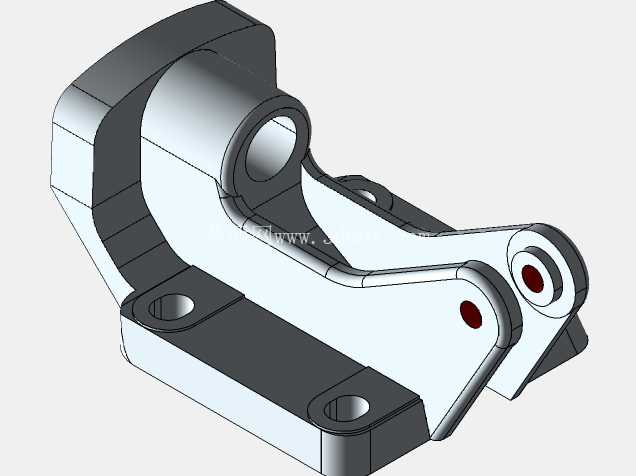

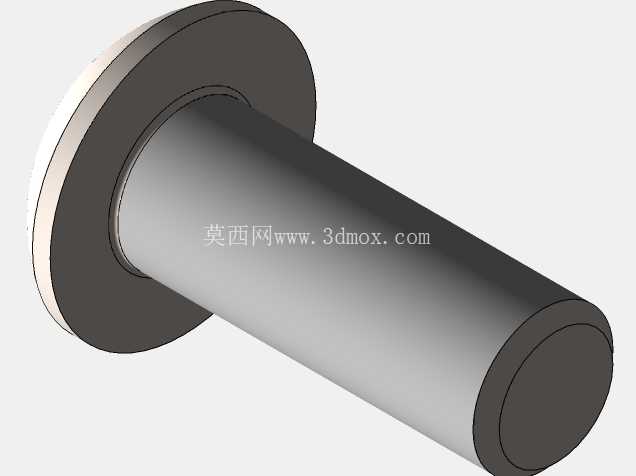

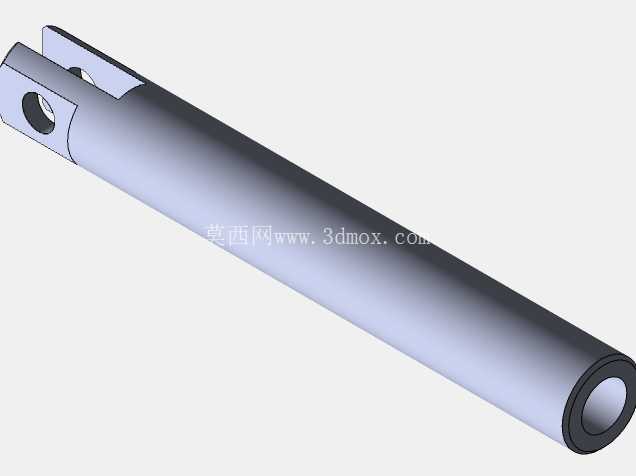

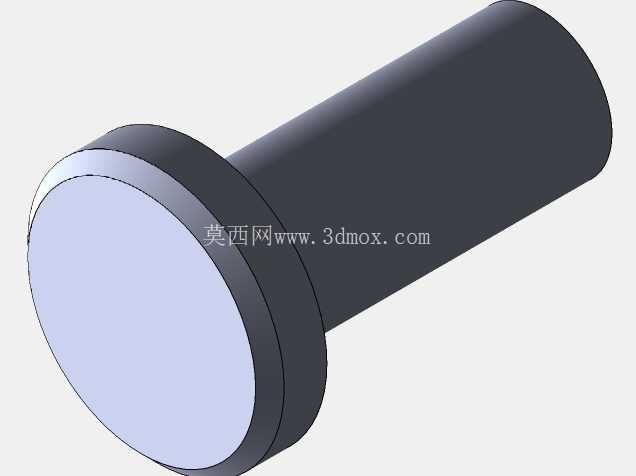

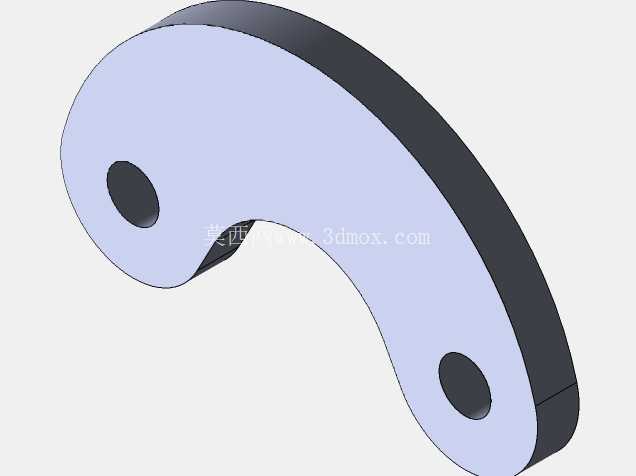

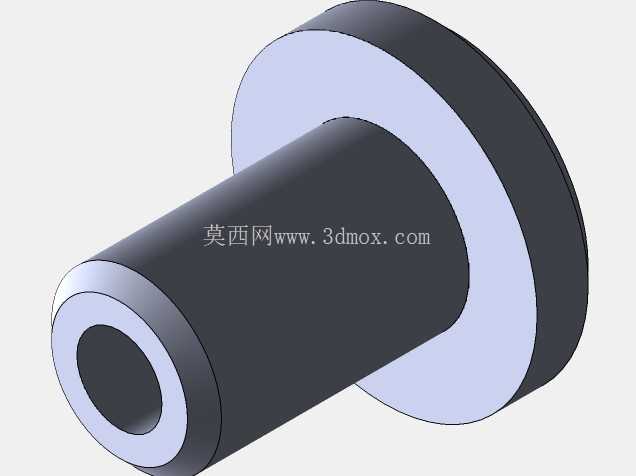

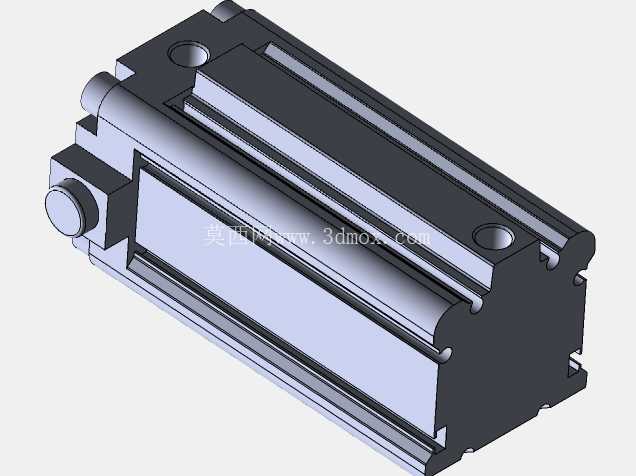

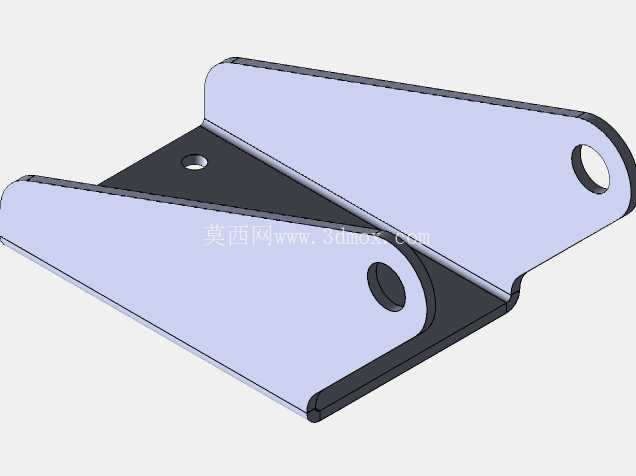

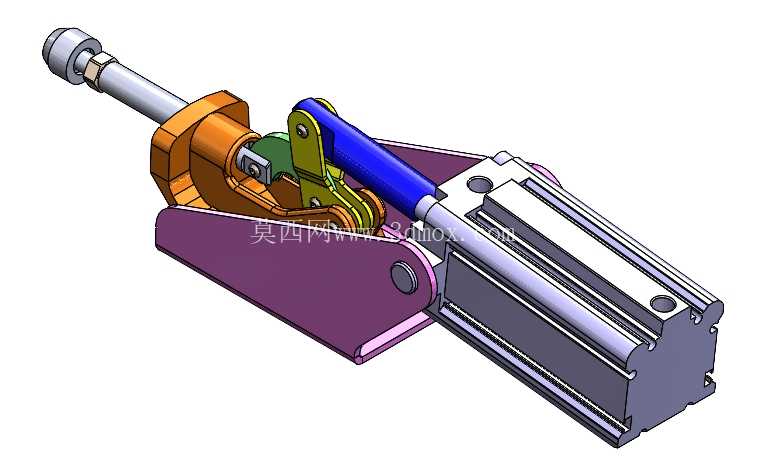

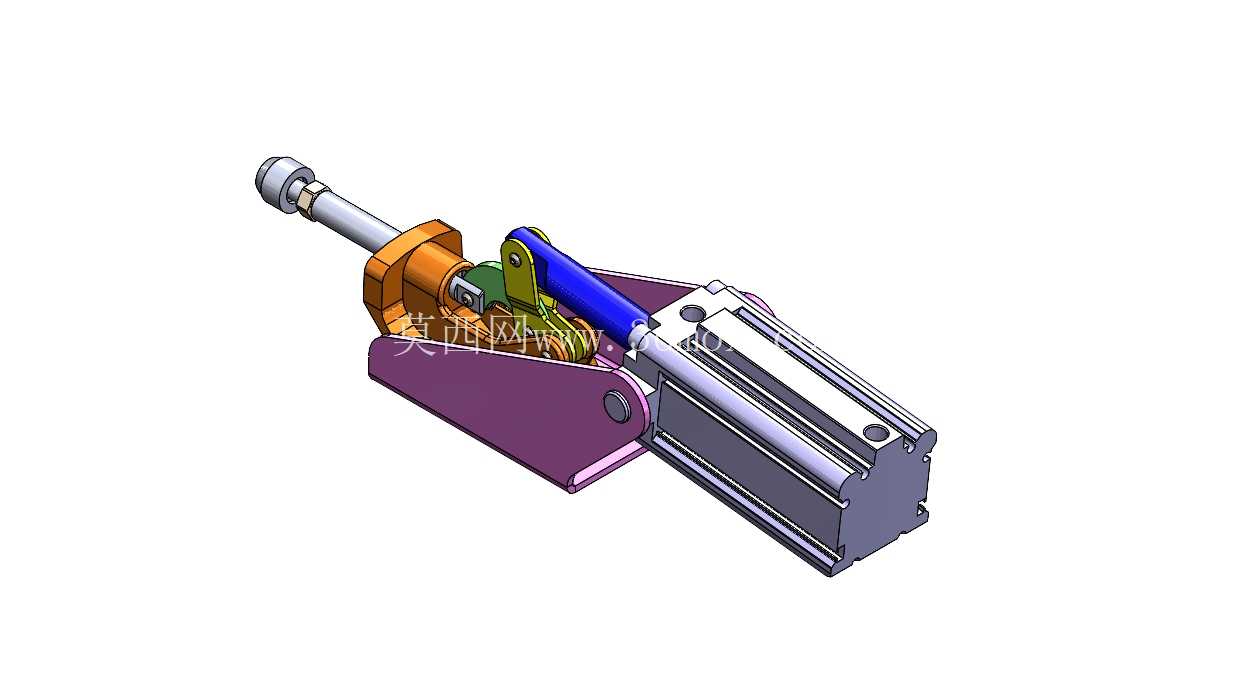

这款气动压紧夹钳的设计，最初是针对压铸工序上下料工位的工件快速压紧需求开发的，在铝合金压铸周边的切边、打磨、去毛刺工位，以及小型五金件的焊接、装配工装中都有广泛适配空间。区别于传统的手动肘节夹钳，这套结构采用标准气缸作为动力源，搭配杠杆增力机构，能够在0.5-0.7MPa的常规工厂气源压力下，输出足够的压紧力，完全替代人工手动扳动夹钳的操作，在批量生产的流水线上，能大幅降低操作人员的重复劳动强度，同时压紧力的一致性远高于手动操作，避免人工施力不均导致的工件移位、压伤问题。从结构设计逻辑来看，这套夹钳采用了经典的肘节过死点锁紧思路，当气缸推杆伸出到极限位置时，杠杆连接点会越过机构的力学死点，此时即便气源突然失压，夹钳也不会自动松开，能够可靠保持压紧状态，避免生产过程中意外松脱带来的工件飞出、加工错位等安全风险。整个机构的运动副都做了间隙适配设计，铰接位置采用销轴加耐磨衬套的配合形式，长期往复运动下的磨损量可控，日常维护只需要定期在铰接点加注润滑脂即可，不需要复杂的拆解保养。安装边界上，夹钳的底座采用了带安装孔的L型折弯支撑结构，两个长圆形安装孔允许在安装时做小范围的位置调整，适配不同工装台面上的孔位偏差，不需要额外做转接板就能直接固定在标准铝型材工作台或者钢制工装基板上。气缸部分选用了常见的方形标准气缸，缸径选型经过压紧力核算，在常规工厂气源压力下，压紧端的输出力能够满足10mm以内厚度铝板、钢板的装夹固定需求，不会出现压紧力不足导致的工件窜动。压紧臂的末端做了圆弧过渡的压头设计，压头位置可以根据工件的实际外形更换不同材质的压头垫块，比如加工软质铝合金工件时可以更换聚氨酯垫块，避免压伤工件表面；加工钢制工件时可以更换淬火钢垫块，提升压头的耐磨寿命。整个机构的运动行程经过合理匹配，气缸全行程伸出时压头到达压紧位置，缩回时压头能够抬升到足够的高度，给工件上下料留出足够的操作空间，不会出现压头遮挡取放工件路径的问题。在三维建模过程中，所有的铰接位置都做了运动干涉检查，模拟了从完全张开到完全压紧的全行程运动，确保各个零件在运动过程中不会出现卡滞、碰撞的问题，所有配合面的公差都按照常规机加工的经济精度选取，不需要过高的加工精度就能完成装配，降低了整套工装的制造成本。从实际使用场景延伸来看，这套夹钳不仅可以用在压铸模具的周边工装，也可以适配到小型焊接工装、电子产品装配工装、木工加工工装等需要快速压紧固定的场景，只需要根据实际需要的压紧力调整气缸缸径，或者更换不同长度的压紧臂，就能快速衍生出不同规格的夹紧方案，结构的拓展性很强。整个夹钳的外形布局紧凑，气缸平行于安装底座布置，不会占用过多的工装台面空间，在多工位排布的工装上，可以密集布置多组该型夹钳，不会出现机构之间的运动干涉，适合多工位同时装夹的批量生产场景。
