四旋翼折叠式航拍作业飞行器结构设计

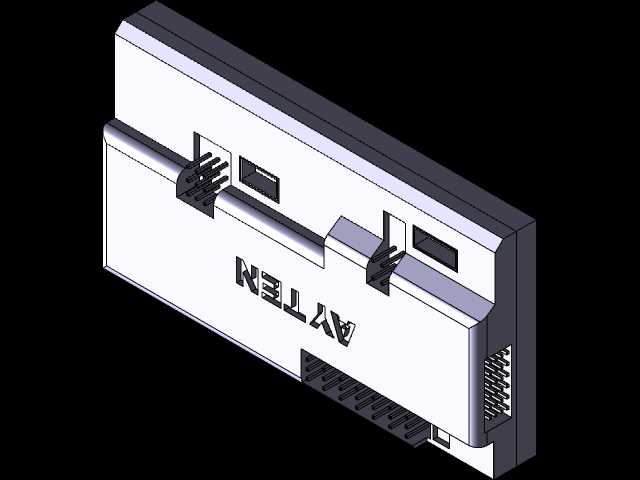

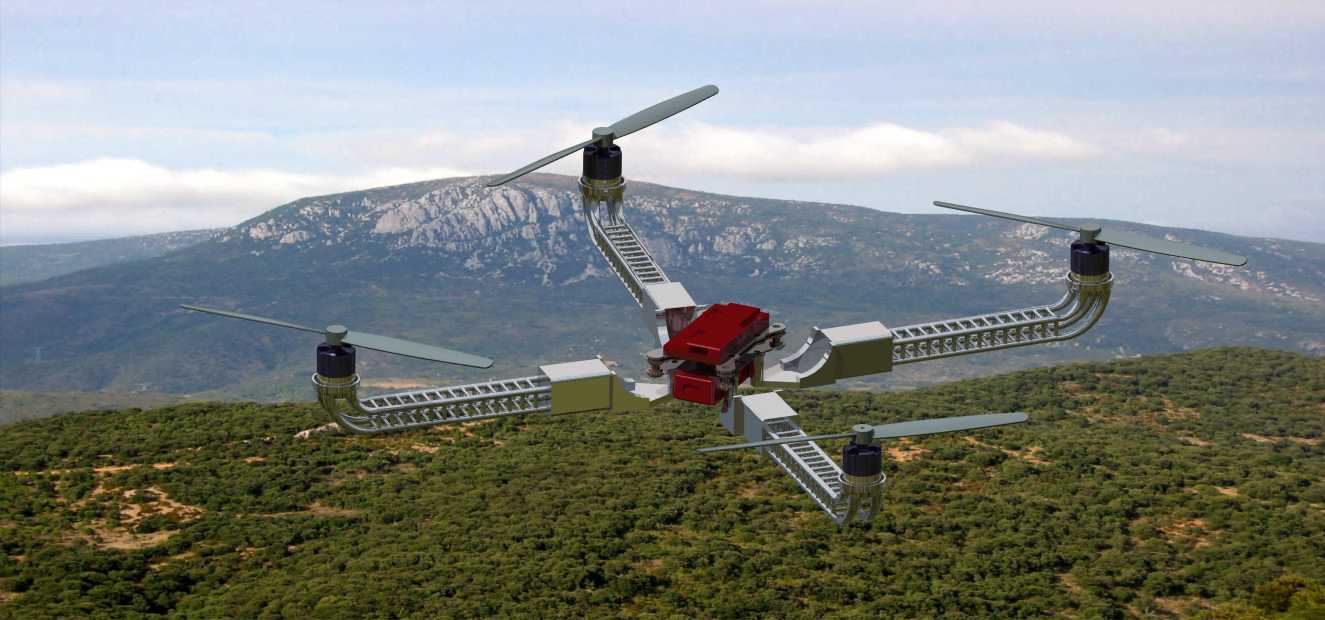

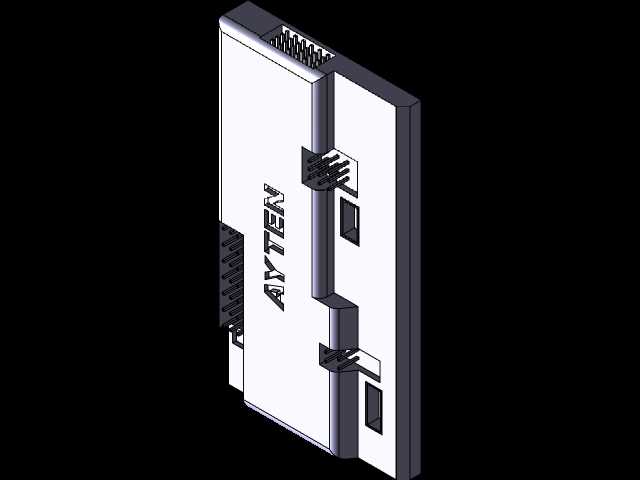

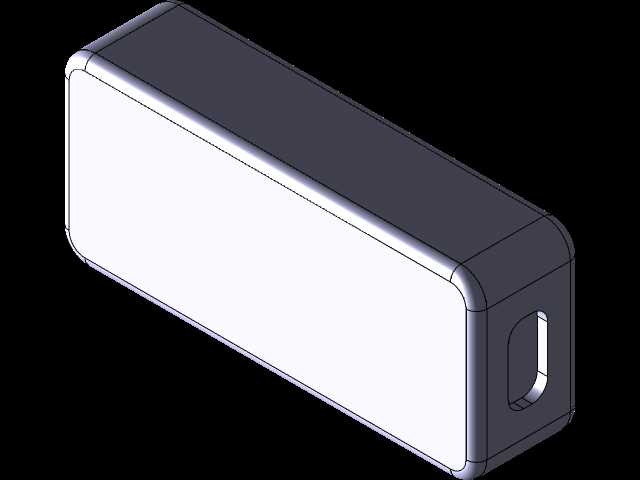

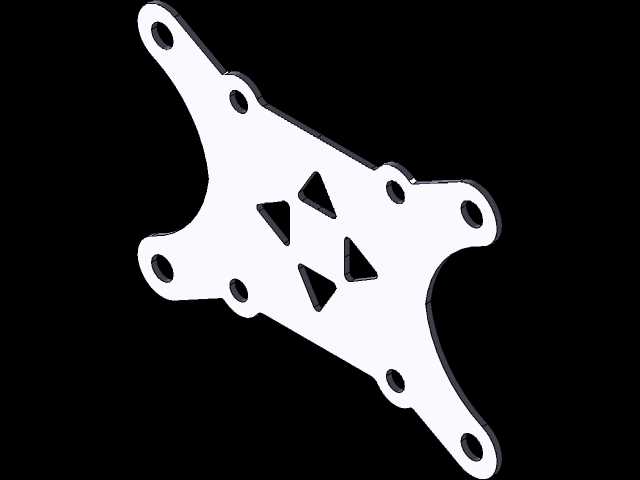

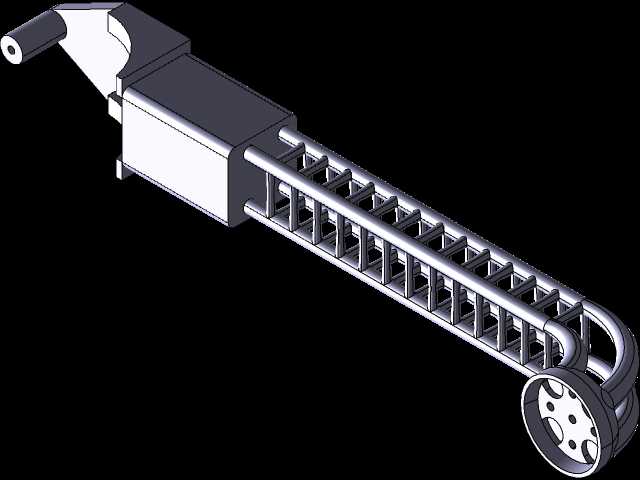

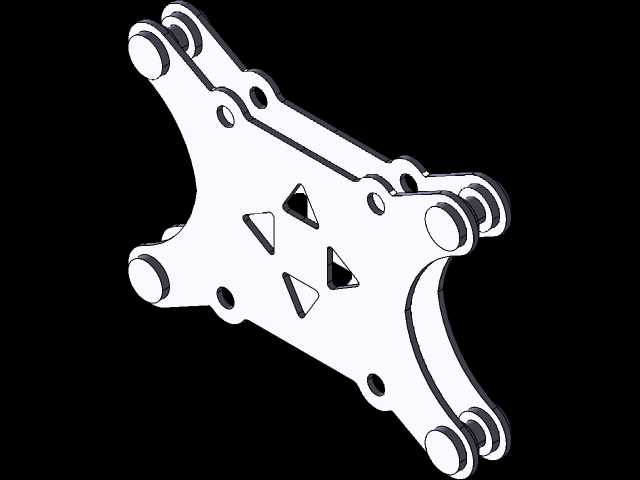

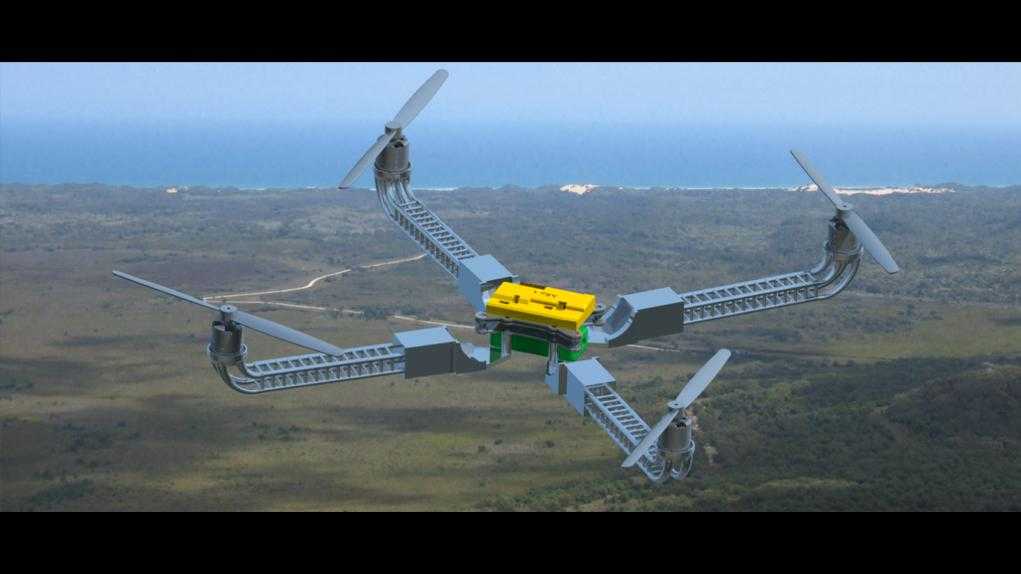

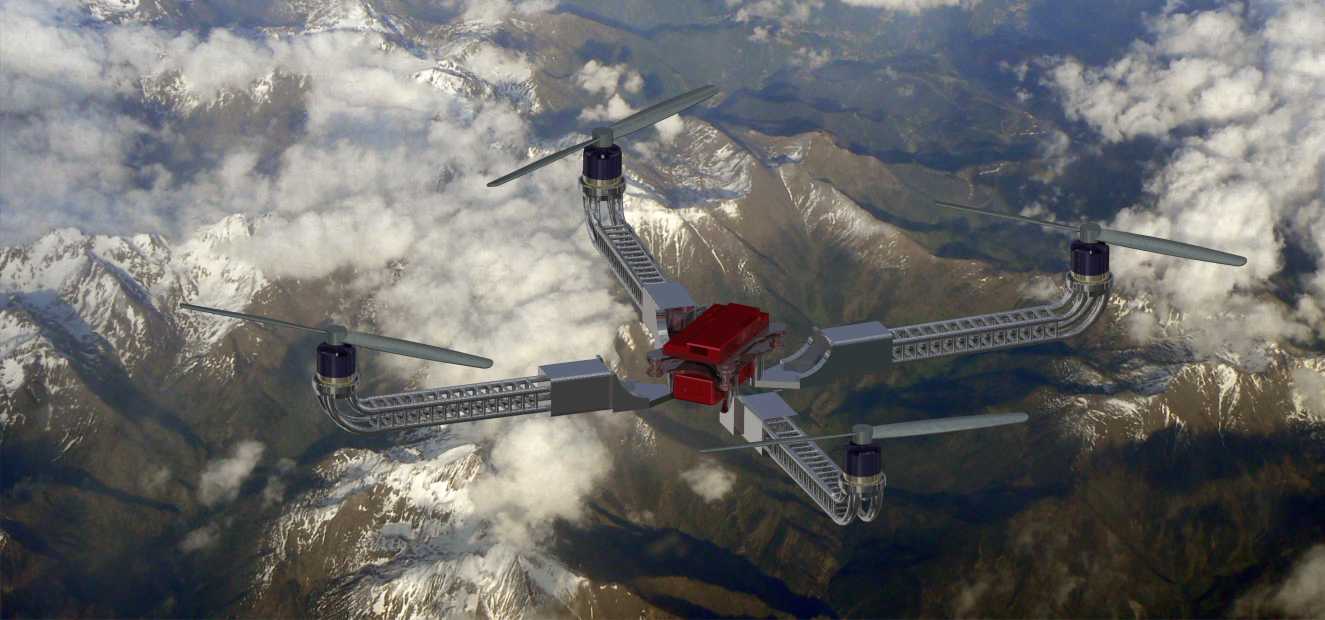

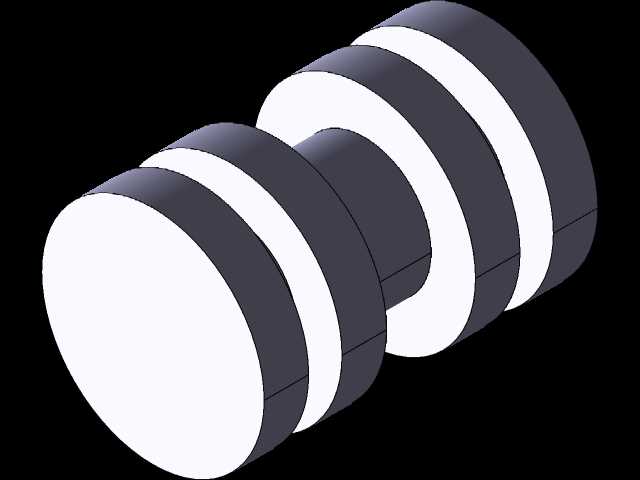

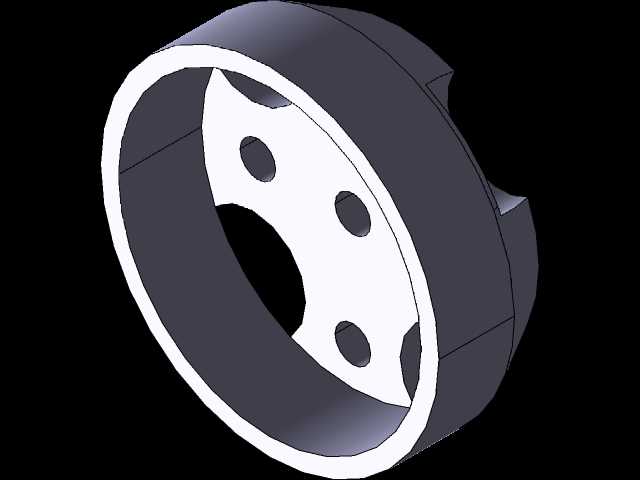

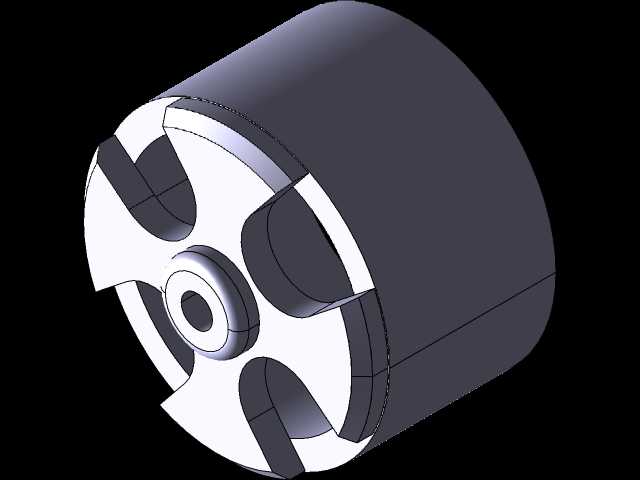

这款四旋翼飞行器的结构设计，首先围绕户外复杂地形的作业需求展开，日常可搭载轻量化影像采集模块完成林地巡检、海岸带测绘、农田长势摸排这类低空作业任务，也可更换挂载模块完成小范围应急物资投送、低空环境参数采集等工作。机臂采用镂空桁架式结构设计，在保证结构抗弯扭强度的前提下尽可能降低自身重量，每段机臂都预留了标准的电机安装位与走线槽，动力线路可沿机臂内部空腔布设，避免飞行过程中线路外露产生风阻或是被桨叶剐蹭。机臂与中心主机身的连接部位设置了折叠锁止结构，非作业状态下可将四个机臂向内折叠收拢，大幅缩小收纳体积，方便户外作业时放入便携背包转运，展开后锁止结构可提供足够的连接刚度，抵消飞行过程中电机高速转动产生的振动，避免机架出现共振影响飞行稳定性。中心主机身采用分层堆叠的布局设计，最上层预留了载荷安装平台，可根据作业需求固定不同的功能模块，平台表面设置了多组标准安装孔位，兼容常见的航拍相机、多光谱传感器等轻量化挂载；中层为飞控、电池的安装舱，舱体内部设置了缓冲减震垫，可过滤飞行过程中的高频振动，保证飞控传感器的采样精度；下层预留了电源接口与扩展接线端口，方便不同挂载模块的快速接线调试。从安装边界来看，机臂完全展开后旋翼转动的安全圆周范围控制在合理区间，作业时只要与周边障碍物保持大于旋翼半径半米以上的距离，即可避免桨叶剐蹭风险；折叠状态下整机的外轮廓尺寸适配常规户外便携包的容纳空间，不需要额外定制大型运输箱。设计过程中针对机臂的受力特性做了针对性的结构优化，桁架的筋条走向顺着飞行时的受力方向排布，在电机安装位、折叠铰接位这些应力集中的区域做了局部加厚处理，既不会过多增加整机重量，也能避免大机动飞行或是轻微触撞时出现机臂断裂的问题。旋翼的安装倾角经过反复调校，预留了足够的气动效率余量，即使单个电机出现小幅动力衰减，也能通过飞控的动力补偿维持飞行姿态稳定，适合在近地面有紊流的复杂户外场景下作业。机身的载荷安装平面做了水平度校准设计，保证挂载的影像设备初始姿态水平，减少后期作业时的姿态校准工作量，舱体的接缝处做了错位挡边设计，可应对户外作业时的零星小雨或是扬尘环境，避免内部电路受环境影响出现故障。
