手动螺旋夹紧式管虎钳结构设计

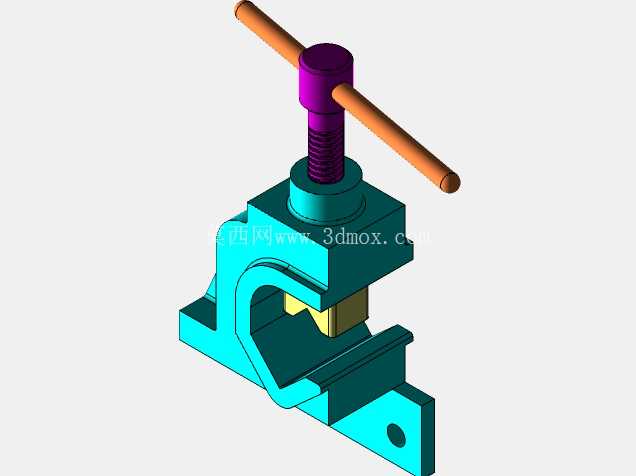

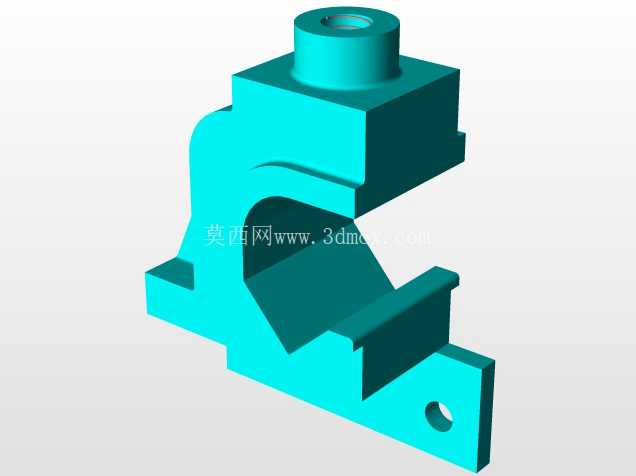

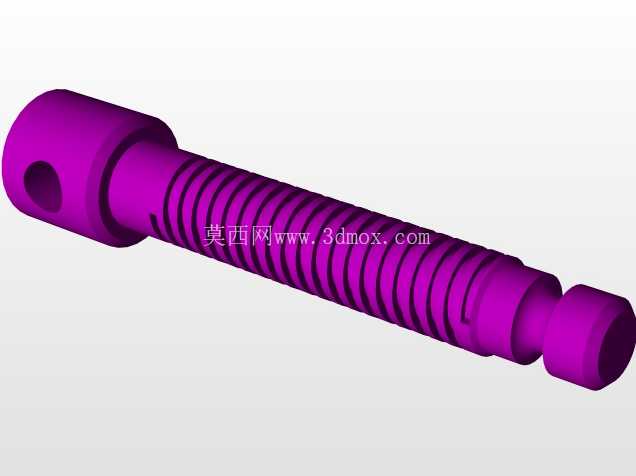

这款手动螺旋夹紧式管虎钳，是面向小批量管材加工、管路装配场景设计的手动夹持工装，区别于普通平口钳的平面夹持定位，其钳口位置做了适配圆形管件的V型定位结构，能够在夹持圆管、棒料时自动对中，避免装夹过程中工件偏移打滑，在现场管路维修、小型五金加工工位、教学实训拆装场景中都有很高的使用频次。从结构设计逻辑来看，整体采用C型开式机架作为承载主体，机架底部预留了两个通孔安装位，可通过螺栓直接固定在工作台面或者工装架上，安装边界适配常规厚度的钳工工作台，不需要额外加工复杂的安装槽位，现场部署十分便捷。传动部分采用梯形螺纹副配合T型加力杆的结构，梯形螺纹的自锁特性能够保证夹持过程中不会因为工件振动出现松脱，T型加力杆的力臂长度经过匹配设计，操作人员不需要借助额外加力套管，仅靠手部力量就能输出足够的夹紧力，既不会因为力臂过长导致夹紧过载夹伤薄壁管件，也不会因为力臂过短导致夹持力不足。活动钳身与固定机架之间采用导向面配合，保证螺旋传动过程中钳口的进给方向始终与固定钳口保持垂直，不会出现偏斜导致的夹持接触面不均问题。钳口的V型槽角度采用通用的90度设计，能够适配一定直径范围内的圆形管材与棒料，不需要频繁更换钳口配件就能覆盖日常作业的多数夹持需求。机架部分的壁厚做了针对性的加强，在螺纹安装座、C型架受力拐点位置都做了圆角过渡处理，避免应力集中导致的机架开裂变形，即使在满负载夹持状态下，机架的形变量也能控制在夹持精度允许的范围内。加力杆与螺杆顶部采用通孔穿装的结构，两端做了圆滑处理，避免操作过程中划伤手部，同时穿装结构允许加力杆在通孔内自由转动，操作人员可以根据工位空间调整加力的角度，不会被周边设备干涉。从实际使用的角度出发，这类手动管虎钳不需要外接气源、电源等动力源，完全依靠人力操作，适合没有动力配套的野外维修、临时装配工位使用，整体结构没有复杂的易损零件，日常仅需要定期给螺纹副加注润滑脂就能保证长期顺畅使用，维护成本极低。在建模过程中，各配合面的公差预留都按照实际加工装配要求做了匹配，导向面的间隙控制在手动滑动无卡滞的范围内，螺纹副的配合长度足够保证传动强度，不会出现螺纹滑牙的问题。整体外形尺寸紧凑，不会占用过多的工作台面空间，同时夹持行程能够覆盖常规小直径管材的装夹需求，对于薄壁铜管、钢管、塑料管件的夹持，也可以通过控制加力的力度避免夹伤工件表面，适配多种材质工件的装夹作业。
