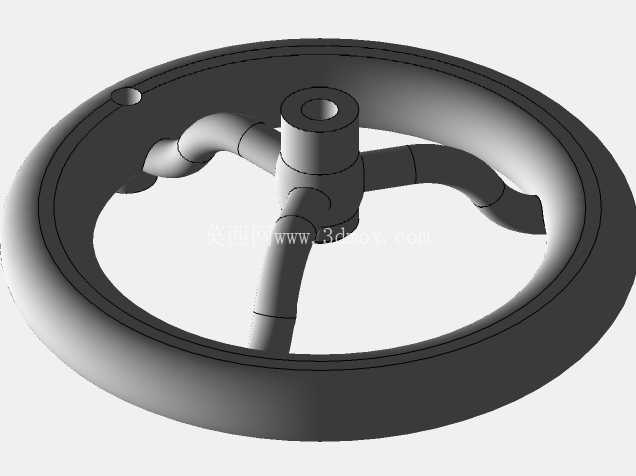

车床操作三辐式手轮操控结构

这款三辐式手轮是普通卧式车床进给操作单元的核心操控部件，主要安装在车床溜板箱、进给箱的操作轴端，供操作人员在设备调试、工件装夹、进给量微调过程中实现手动精准操控。从实际应用场景来看，不管是普通车床的纵向溜板移动、横向刀架进给，还是尾座套筒的伸缩微调，这类手轮都是操作人员直接接触的交互部件，其结构合理性直接影响操作手感与进给控制精度。

从功能特性层面看，手轮外圈采用整圈圆弧过渡的轮缘设计，握持时贴合手掌弧度，即便长时间带防护手套操作也不会出现硌手的情况，轮缘上预留的定位凹孔可用于安装可折叠转动手柄，需要快速大行程移动部件时，扳出转动手柄就能实现快速摇转，微调进给时直接握持轮缘即可实现小角度精准控制，兼顾快速调节与微量进给的双重需求。中心的轮毂部分设计有阶梯式安装孔，孔内可根据不同轴径配置键槽或顶丝固定结构，能够适配不同型号车床的操作轴安装尺寸，轮毂与轮缘之间采用三根均匀分布的弧形辐条连接，辐条采用变截面圆弧过渡设计，既避免了直角连接处的应力集中问题，又能在保证整体结构强度的前提下减少铸件重量，降低操作时的转动惯量，让微调进给时的操控反馈更灵敏。

设计思路上，这类手轮优先考虑操作可靠性与握持舒适度，三根辐条采用120度均匀分布的布局，不管手轮转动到哪个角度，都至少有一根辐条处于便于施力的位置，不会出现操作空程。轮缘的截面采用外凸的圆弧造型，握持时的接触面积更大，转动施力时能更好地传递扭矩，即便手上沾有少量切削液或润滑油，也能保证足够的摩擦力避免打滑。轮毂部分的轴向尺寸经过匹配设计，安装后不会与箱体端盖产生干涉，轮毂端面高出辐条平面，安装时可紧贴轴端的定位台阶，保证手轮安装后的同轴度，避免高速转动时出现偏摆晃动。

从安装边界来看，手轮的最大外径适配普通中小型车床的操作空间需求，安装后突出箱体表面的距离控制在合理范围，既不会因为突出过多造成磕碰隐患，也不会因为过于贴近箱体导致操作时手指剐蹭设备表面。辐条与轮毂、轮缘的连接处均采用大圆角过渡，完全符合金属压铸成型的工艺要求，压铸过程中金属液能够顺畅填充型腔，减少冷隔、缩孔等铸造缺陷，成型后仅需少量去毛刺处理即可投入使用，后续表面做发黑或喷塑处理即可满足车间复杂工况下的防锈耐磨需求。在实际设备维护中，这类手轮属于易损操作件，当出现轮缘磨损、辐条断裂、安装孔滑丝等情况时可直接整体更换，互换性强，无需对设备原有安装结构做任何改动，适配CA6140、C6132等多款常见普通车床的手动操作位置，也可拓展应用到铣床、磨床等其他需要手动进给调节的机加工设备上。
