带径向侧孔的空心圆筒式流体喷嘴结构

　　这类带径向开孔的空心圆筒喷嘴，在电力变压器冷却回路、小型流体喷淋系统、低压润滑管路里都有很广的适配场景，很多人做管路配套设计时容易忽略这类喷嘴的结构细节，最后要么喷流角度不对，要么安装后和周边管路干涉，要么长期使用后出现偏流、磨损过快的问题。从实际使用场景来看，这类喷嘴不需要额外的法兰安装座，本身依靠圆筒外壁和对应安装孔的过盈配合或者密封胶圈就能实现固定，相比带外接螺纹的喷嘴，它的安装占用径向空间更小，适合在紧凑的管路排布里使用，比如变压器内部的冷却油喷淋支路，内部空间狭窄，周边布满绕组和绝缘件，没有多余空间布置带突出接头的喷嘴，这种直筒式的结构插入对应安装位后，端面和管路内壁齐平，不会额外占用流道空间，也不会在周边形成积液死角。

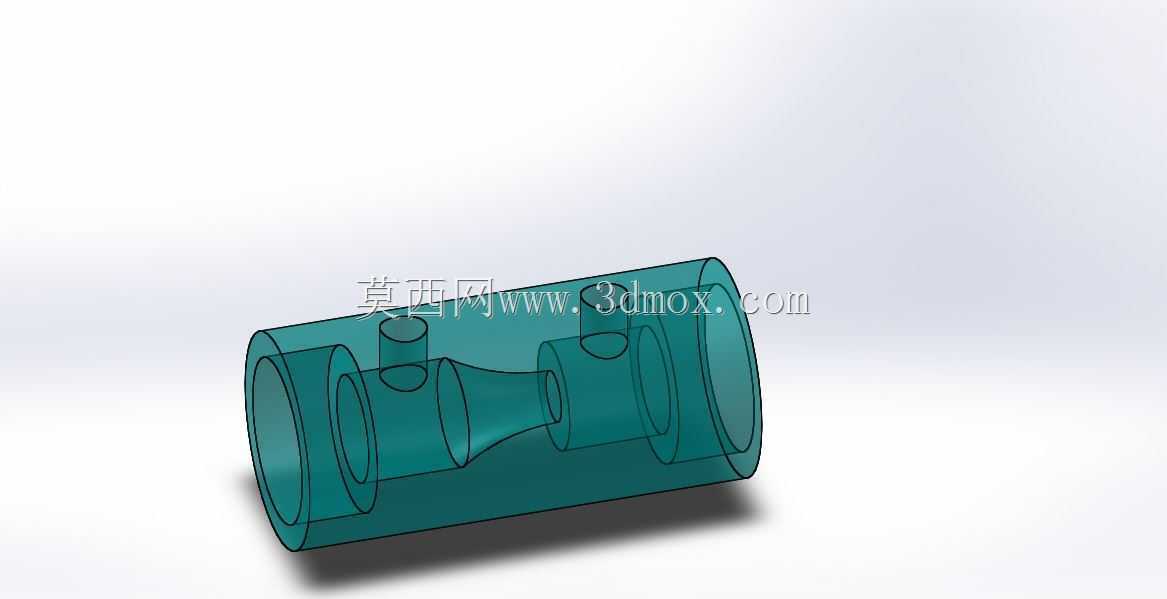

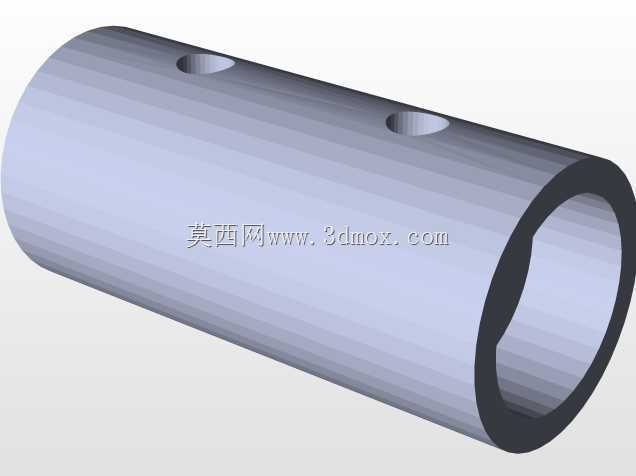

　　从功能特性上看，筒壁上开设的两个径向通孔是核心的喷流出口，两个孔的轴向位置错开一定距离，周向也存在角度差，能够在不同的轴向位置向不同方向喷出流体，避免单孔喷流造成的局部冲蚀，也能让喷出的流体覆盖更大的目标区域。比如在变压器冷却油喷淋场景里，两个错位的侧孔可以分别对准上层绕组的端部和中层绕组的侧面，让冷却油均匀喷淋在发热部位，不会出现局部冷却不足导致的温升超标。圆筒的内孔是主流道，流体从一端或者两端进入内孔后，通过两个侧孔向外喷出，内孔的孔径和侧孔的孔径比例经过匹配，能够保证两个侧孔的出口压力基本一致，不会出现靠近入口的孔喷流过强、远离入口的孔流量不足的问题。筒壁的厚度经过针对性设计，既能够承受管路内的工作压力，不会在长期承压下出现开裂变形，也不会因为壁厚过大导致侧孔的流道过长，增加不必要的流体阻力，侧孔的孔口做了微小的倒角处理，去除了机加工产生的毛刺，避免流体经过孔口时产生紊流，降低喷流的噪声，也减少毛刺被流体冲刷脱落进入系统造成管路堵塞的风险。

　　从设计思路来说，这类喷嘴没有采用复杂的异形结构，全部采用规则的圆柱面和圆孔特征，一方面是为了降低加工难度，采用常规的圆棒料通过车削加工外圆和内孔，再用钻床加工径向侧孔就能完成生产，不需要复杂的工装或者五轴加工设备，量产时的成本控制优势很明显；另一方面，规则的圆柱结构在做密封设计时更简单，只需要在圆筒外壁对应安装位开两道密封槽搭配O型圈，就能实现可靠的径向密封，相比异形结构的密封件设计，标准O型圈的采购成本更低，密封可靠性也更有保障。设计时需要重点关注几个尺寸边界：首先是圆筒的外径尺寸，必须和安装位的安装孔尺寸形成合理的配合公差，过盈量太大会导致安装时压入困难，甚至撑裂安装基座，过盈量太小则会出现密封失效、流体从安装缝隙泄漏的问题；其次是圆筒的总长度，要匹配安装基座的壁厚，安装后喷嘴的两端不能突出基座的内壁或者外壁太多，突出内壁太多会干扰主流道的流体流动，突出外壁太多则会和周边的其他零部件产生干涉；然后是两个侧孔的轴向位置和周向角度，必须和需要喷淋的目标位置精准对应，轴向位置偏差过大就会导致喷流偏离目标区域，周向角度偏差则会让喷流喷到不需要的部位，比如在变压器内部如果喷流角度偏了，可能直接喷到绝缘件上造成绝缘性能下降；还有侧孔的孔径大小，要根据需要的喷流量和喷流射程来确定，孔径太大则出口压力不足，喷流射程不够，孔径太小则容易被流体里的杂质堵塞，长期使用的可靠性下降。

　　在实际建模和选型应用时，还要注意喷嘴的两端内孔边缘做了微小的倒圆，避免流体从端部进入内孔时因为锐边造成的流道截面突变，减少局部的压力损失。圆筒的外圆表面粗糙度需要控制在合理范围，太粗糙会导致安装时密封圈被刮损，太光滑则会增加不必要的加工成本。这类喷嘴的材质一般根据输送的流体类型选择，输送冷却油或者润滑油时可以采用普通碳钢做表面防锈处理，输送腐蚀性流体时则需要更换不锈钢或者铜合金材质，建模时可以把材质配置作为可切换的参数，方便不同场景下的选型调用。很多新手在做这类喷嘴建模时容易忽略侧孔和内孔的相贯线处理，直接做布尔运算后留下尖锐的相贯边，实际加工时这些位置容易产生应力集中，长期在交变压力下出现裂纹，建模时需要在相贯位置做微小的圆角过渡，降低应力集中系数，提升零件的疲劳寿命。另外在做装配验证时，要模拟喷嘴压入安装位的全过程，检查喷嘴两端和周边管路、零部件的最小间隙，保证在存在安装公差、热胀冷缩的情况下，也不会出现运动干涉，尤其是在温度变化较大的工作场景里，金属材质的喷嘴和安装基座的热膨胀系数存在差异，尺寸设计时要预留足够的热胀间隙，避免温度变化时出现挤压变形。
