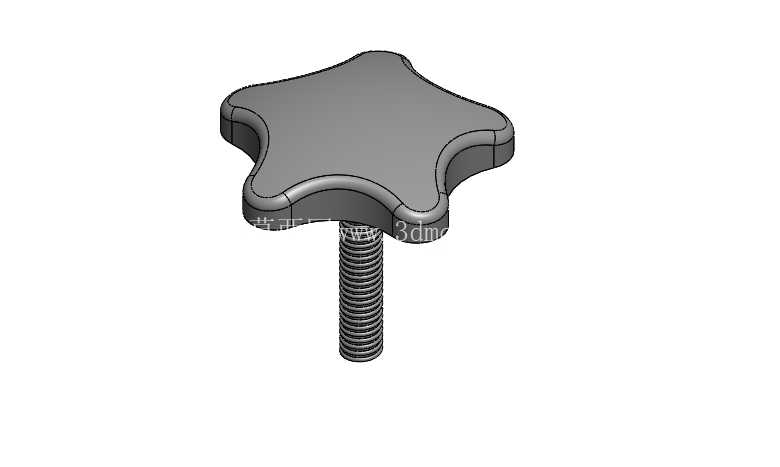

五角星形带螺杆手拧调节旋钮结构

这类五角星形手拧旋钮在工业装配场景里的应用覆盖范围极广，小到工装夹具的快速锁紧、检测治具的档位调节，大到小型设备的舱门快开、生产线旁工位器具的位置固定，都能见到这类结构的身影。和需要借助扳手、螺丝刀操作的紧固件不同，它的核心设计逻辑就是完全免工具操作，操作人员直接用手拧动星形头部就能完成锁紧或者松开动作，在需要频繁拆装、快速调整的工位上，能大幅减少辅助工具的取用时间，提升现场操作的效率。

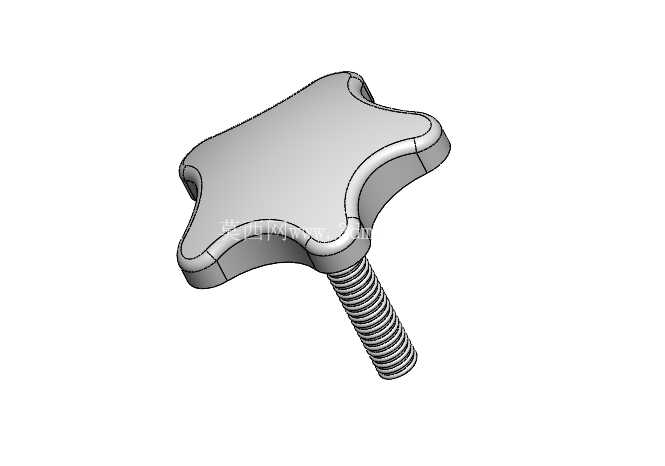

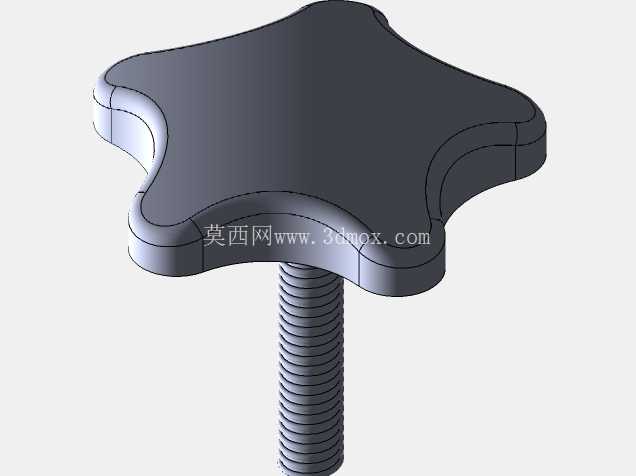

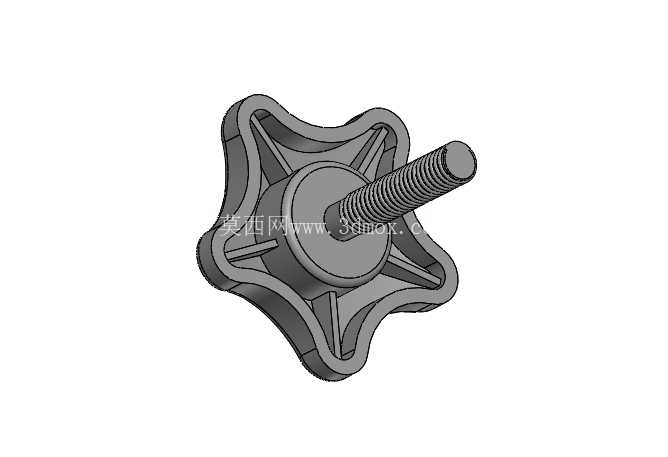

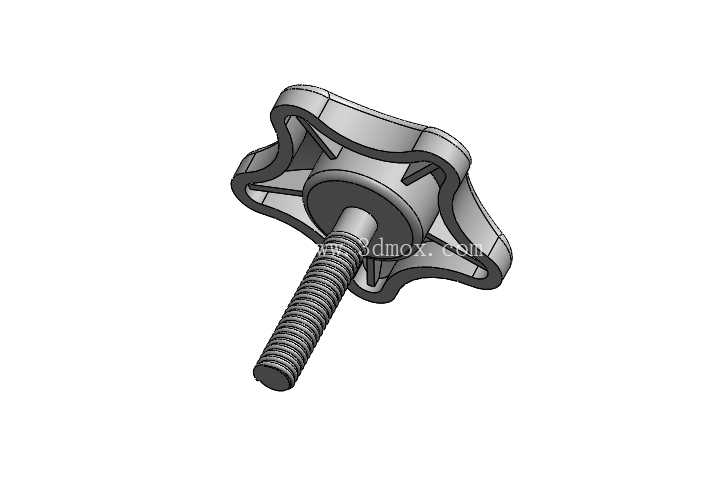

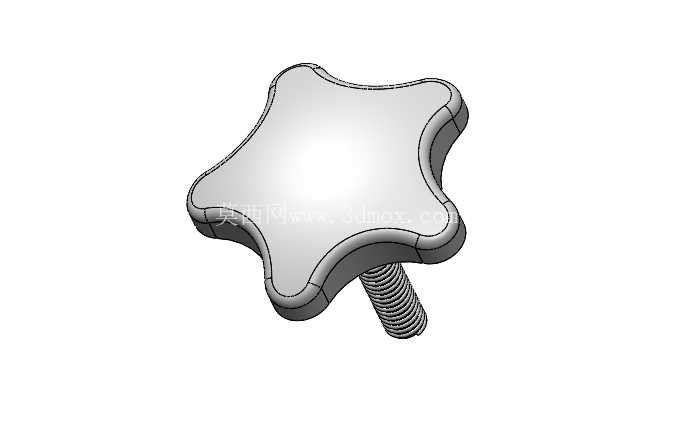

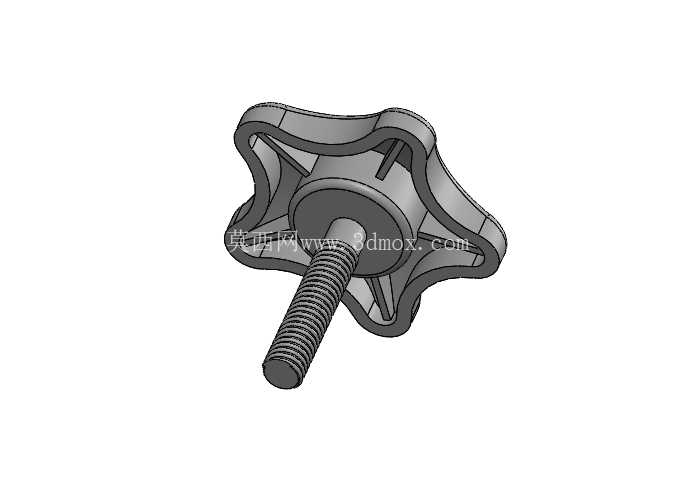

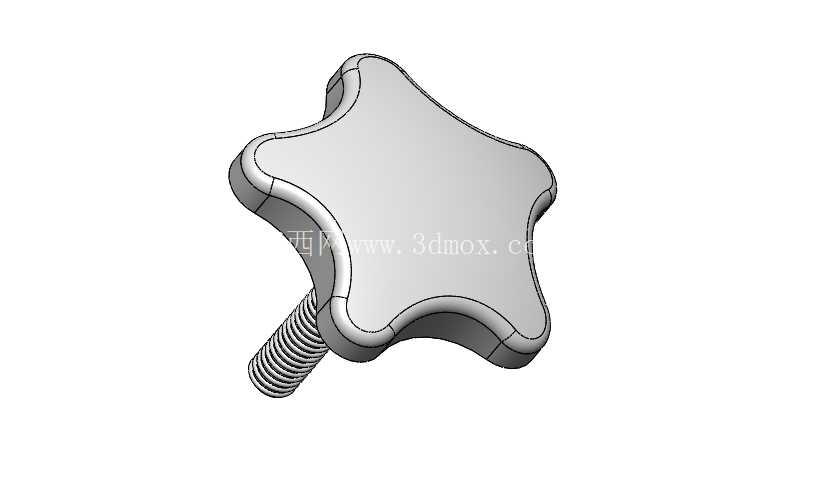

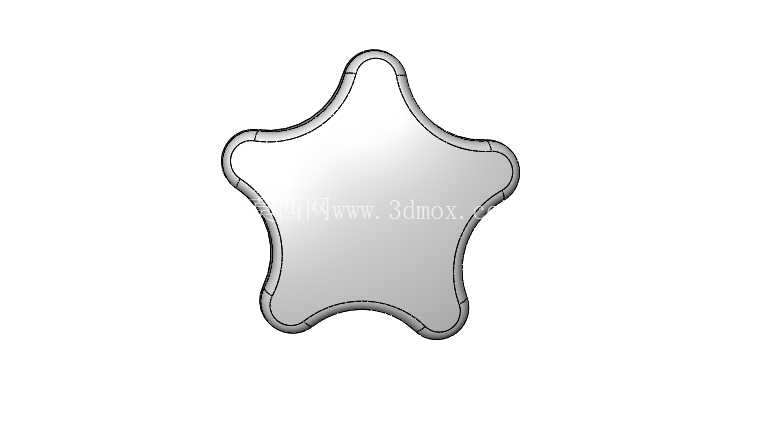

从结构设计来看，星形头部的五个凸起弧边完全贴合人手握持施力的形态，每个凸起的边缘都做了大圆角过渡处理，没有尖锐的棱角，即便是操作人员戴薄劳保手套操作，也不会出现硌手、打滑的问题，相比圆形滚花旋钮，它的施力力臂更长，不需要施加太大的握力就能获得足够的锁紧扭矩，对于手部力量较小的操作人员也十分友好。头部的厚度经过反复校核，既不会因为过薄导致拧动时手指没有足够的施力接触面，也不会因为过厚造成整体结构冗余、占用过多安装空间。头部和螺杆的衔接位置做了圆弧过渡强化，避免长期受侧向力的时候出现应力集中断裂的问题，螺杆部分采用标准公制螺纹，牙型规整，和常规的内螺纹孔适配性极强，不需要额外做定制化的螺纹匹配加工。

在安装边界的考量上，这类旋钮的头部外接圆直径通常根据锁紧力需求做梯度设计，小规格的适配轻载固定场景，比如小型电子设备的外壳固定、轻型治具的位置锁定，大规格的可以适配中载场景，比如工装压板的锁紧、设备防护门的固定。螺杆长度可以根据实际安装的板厚做调整，螺纹旋合长度满足通用的机械设计规范，保证锁紧后有足够的啮合牙数，不会出现滑牙、脱开的问题。安装时只需要提前在被固定件上加工对应规格的螺纹孔，或者配合螺母使用，不需要额外的配套连接件，安装流程十分简便。

从实际使用的工况适配性来说，这类旋钮的结构可以适配多种表面处理工艺，不管是做发黑防锈、镀锌钝化还是喷塑处理，都不会影响它的操作手感和结构强度，在普通车间的常温环境、轻度油污环境下都能稳定使用，不会因为短期的油污附着就出现拧动打滑的问题。星形头部的平面区域还可以根据使用需求做标识刻印，比如锁紧方向、档位标记，方便现场操作人员快速识别操作方向，避免误操作。和T型、蝶形的手拧件相比，五角星形的结构没有突出的长柄，在空间局促的安装位置也能顺利操作，不会因为周围有其他零部件干涉就无法完成拧动动作，360度范围内任意角度都能找到施力的凸起位置，操作角度没有限制，哪怕是安装位置在设备侧面、底面，操作人员也能快速完成锁紧或者松开的动作。

在设计建模的过程中，需要重点关注头部曲面和螺杆的衔接位置的曲率连续性，避免出现应力集中的薄弱点，螺纹部分的建模要符合标准螺纹的牙型参数，保证后续加工出来的零件和标准螺纹孔的适配性，头部的每个星形凸角的弧度要保持一致，保证拧动的时候各个方向的施力手感均匀，不会出现某一个角度硌手、某一个角度打滑的问题。同时要控制整体的重量，在保证结构强度的前提下尽可能减少不必要的材料冗余，降低零件的加工成本。这类零件虽然属于小型五金配件，但在设备的人机交互设计中占比很重，操作手感的好坏直接影响一线操作人员的使用体验，合理的结构设计能在长期使用中减少操作人员的手部疲劳，提升整体的装配、调节效率。
