工业设备用钣金支撑固定支架结构设计

这款钣金支撑构件的设计，最初是为了解决小型工业电控模块、传感组件在设备机架内的安装定位问题，在做结构方案的时候，首先要考虑的就是安装场景的适配性——这类支架大多用在设备内部的紧凑安装空间里，周边往往会排布线束、管路以及相邻的功能模块，所以在轮廓设计上没有做多余的外伸结构，所有边角都做了折弯收边处理，既避免钣金锐边划伤安装人员、破坏线束绝缘层，也能在有限的安装边界内最大化利用空间。

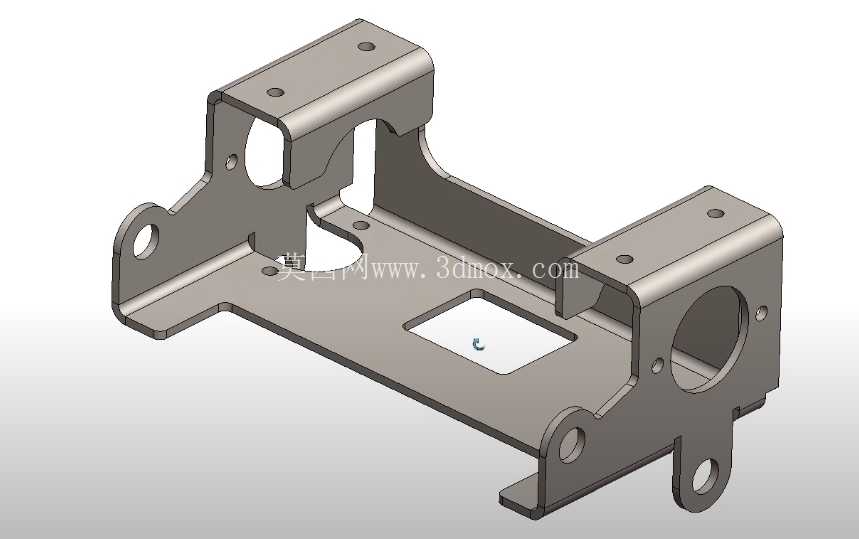

从功能特性来看，支架两侧的立式折弯边是核心的承载定位区域，上面预留的多个等直径安装孔，是用来对接上方需要固定的功能模块，孔位的公差按照IT12级精度设计，既可以满足普通螺栓的穿装要求，也能适配带定位销的模块安装，避免装配后出现窜动。支架底板中间开设的方形避让孔，是为了避开安装基面的凸起结构，同时也能给下方走线留出空间，减少线束弯折的应力集中；底板两侧向外延伸的带孔耳片，是整个支架和设备基体连接的固定位，耳片的折弯角度做了90度校形处理，保证安装后支架整体的平面度误差控制在0.2mm以内，不会因为安装面倾斜导致上方固定的模块出现对位偏差。

设计思路上，整个构件采用等厚薄钢板折弯成型，没有额外的焊接工序，所有连接结构都靠钣金折弯的自支撑结构实现，这样的设计一方面可以减少加工工序，降低批量生产的成本，另一方面整体式的折弯结构比焊接拼接的结构刚性更好，在承受持续振动的设备工况下，不会出现焊缝开裂的问题。在做折弯工艺预留的时候，所有折弯边都根据板材厚度留了对应的折弯止裂槽，避免折弯处出现应力集中导致的板材开裂，同时折弯内R角和板材厚度匹配，减少折弯回弹对最终尺寸精度的影响。

关于安装边界的考量，支架的整体高度控制在较低的尺寸区间，不会占用过多的设备内部垂直空间，两侧立式边的间距根据常用的小型功能模块的安装尺寸做了适配，既可以固定方形的控制模块，也能通过侧边的大直径圆孔穿装圆形的传感接头或者管路固定件。侧边预留的大直径圆孔除了穿装构件的作用，也能作为支架的减重孔，在不影响整体结构刚性的前提下降低构件自重，对于有轻量化要求的移动类工业设备来说，这类细节设计能减少不必要的重量负载。

在实际应用场景里，这类钣金支架除了用在固定工业设备的内部组件安装，也可以适配小型自动化设备的传感单元固定、电控箱内的元件安装支撑，甚至在一些移动作业的小型设备上，也能作为外接附件的固定底座使用。因为是钣金折弯成型的结构，在实际选型应用的时候，如果遇到安装尺寸有小幅差异的场景，只需要调整对应的折弯边尺寸、孔位位置，不需要重新做复杂的模具，就能快速适配新的安装需求，结构的拓展性比较强。

结构刚性校核的时候，重点关注了两侧立式折弯边和底板连接的折弯位置，通过在折弯处做小尺寸的加强压筋，提升了立式边的抗侧向载荷能力，当上方固定的模块受到侧向冲击力的时候，立式边不会出现轻易的变形弯折。底板上的各个安装孔位都做了沉边设计？不对，是做了孔位的去毛刺处理，保证螺栓安装的时候能贴合平整，不会因为孔边的毛刺导致安装间隙。整个支架的表面没有做多余的装饰结构，所有的结构设计都围绕安装固定、避让空间、提升刚性这几个核心需求展开，没有冗余的设计元素，完全是从工程实际应用的角度出发完成的结构设计，在批量加工的时候，只需要通过激光下料、数控折弯这两道核心工序就能完成成型，加工效率高，尺寸一致性容易保证，适合中小批量的设备配套使用。
