可3D打印泰瑟枪内部结构装配设计

这款可3D打印的泰瑟枪结构设计，主要面向个人DIY制作、安防装备原型验证以及影视道具制作场景，在非致命性防身装备研发、cosplay道具定制、创客教育实操项目中都有较高的适配性。从实际用途来看，该结构完整还原了量产泰瑟枪的内部空间布局，既可以作为3D打印爱好者的装配练习素材，也能作为非致命安防设备研发阶段的结构验证样件，打印组装完成后可用于结构动作演示、教学展示，不具备实际击发功能，完全规避了合规风险。

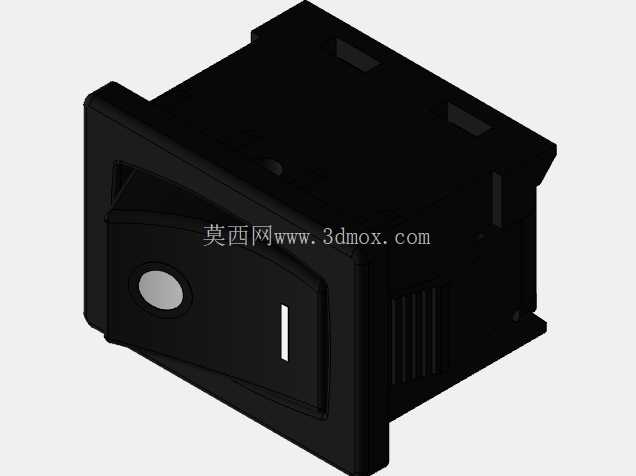

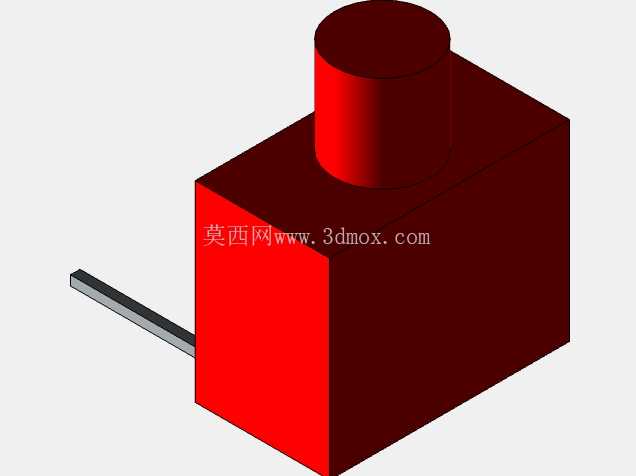

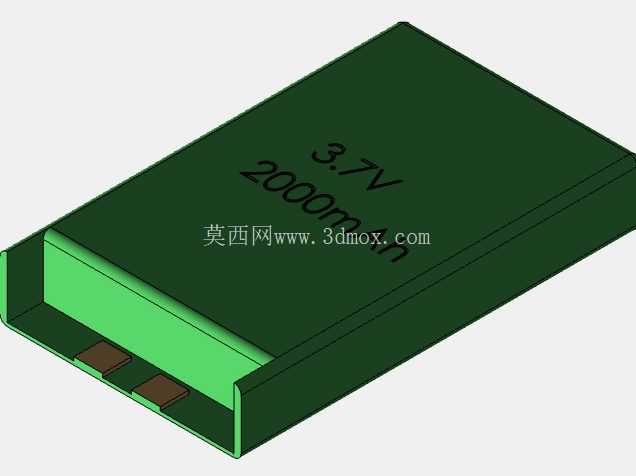

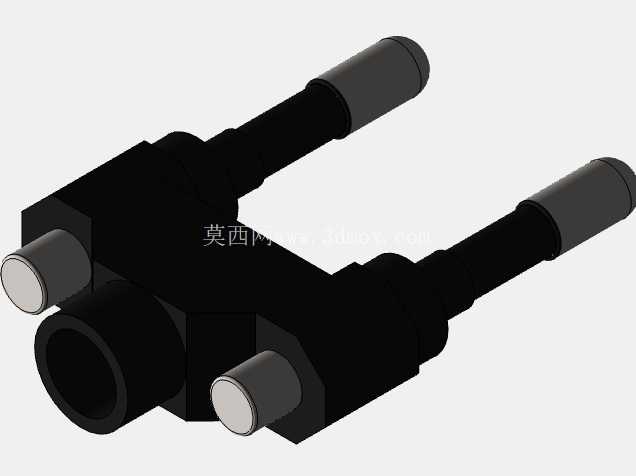

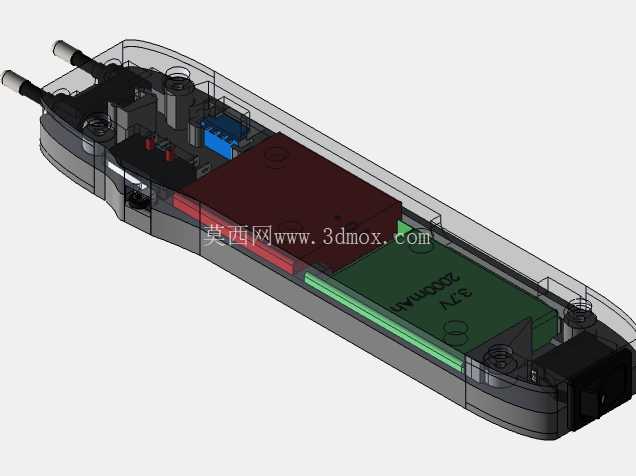

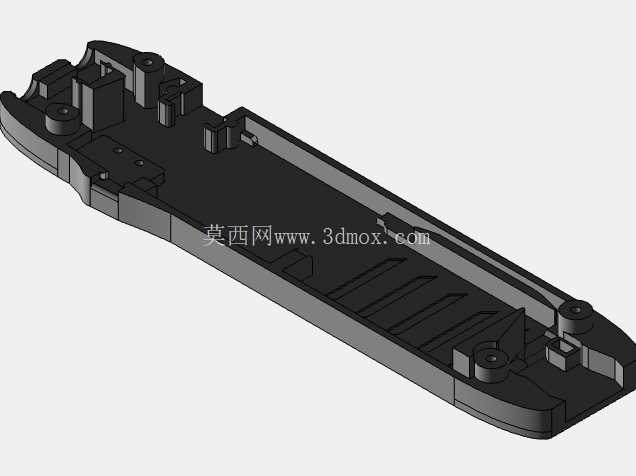

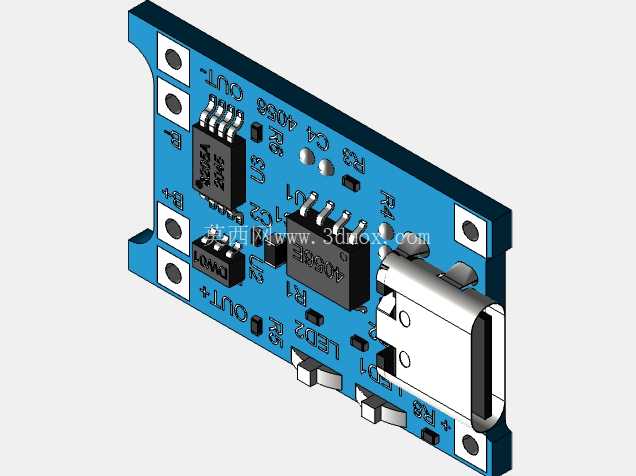

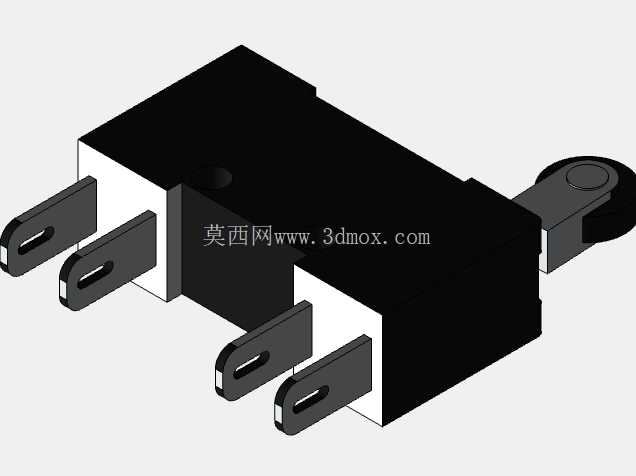

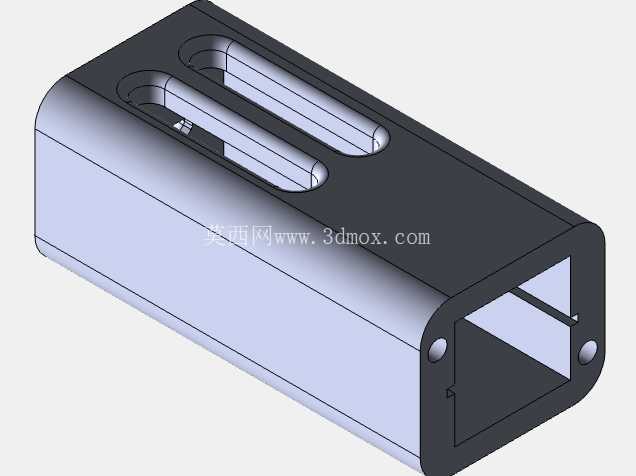

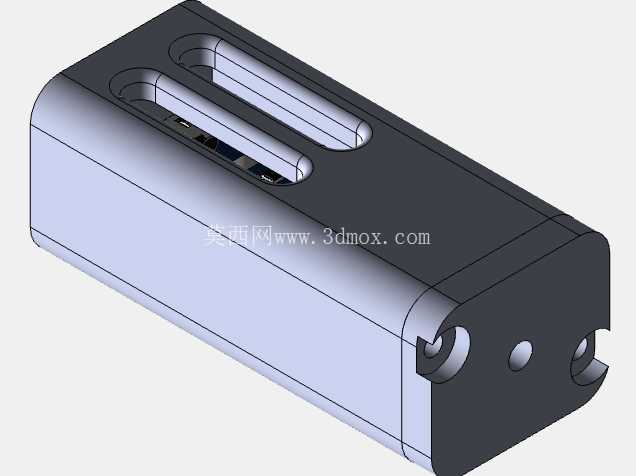

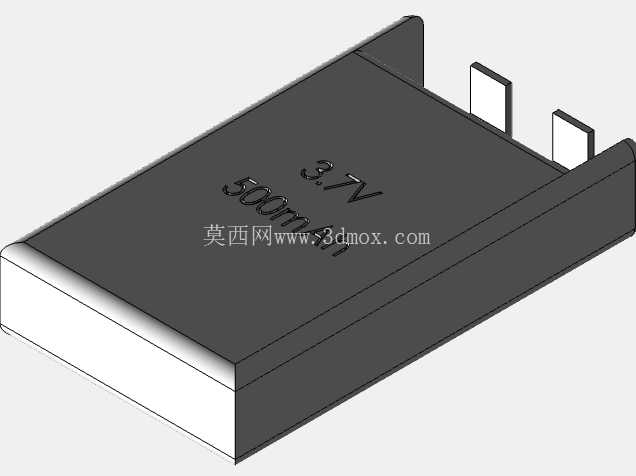

功能特性层面，该设计采用半剖透视的结构呈现方式，清晰展示了内部电池仓、升压模块、触发触点、发射管固定位的排布逻辑，外壳做了薄壁化处理，适配FDM3D打印机的常规打印精度，壁厚设置在1.8mm-2.2mm区间，既保证打印成品的结构强度，又能减少打印耗材的消耗。内部电池仓预留了常规2000mAh容量3.7V锂电池的安装位，仓体周边设计了0.3mm的装配公差，配合卡扣结构可以实现电池的免胶固定，后期更换电池无需破坏外壳结构。升压模块的安装位做了限位卡槽设计，卡槽周边预留了走线槽，走线槽深度1.2mm，能够容纳22AWG规格的导线，避免组装时导线被外壳挤压造成短路风险。前端的两个发射管固定位做了同轴度校准结构，固定位内径匹配常规道具用发射管的外径公差，同轴度误差控制在0.1mm以内，保证装配后两根发射管的平行度符合演示要求。

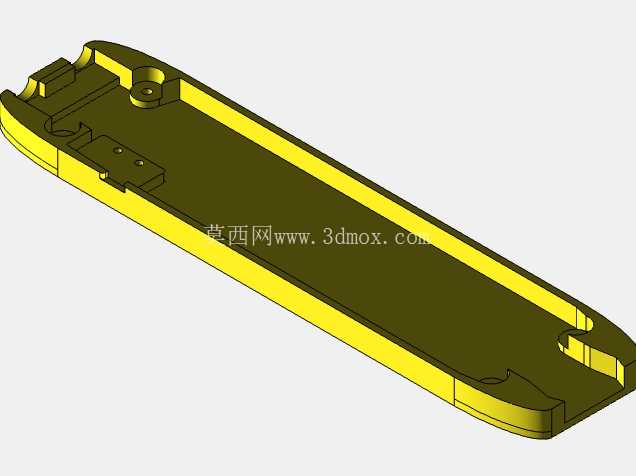

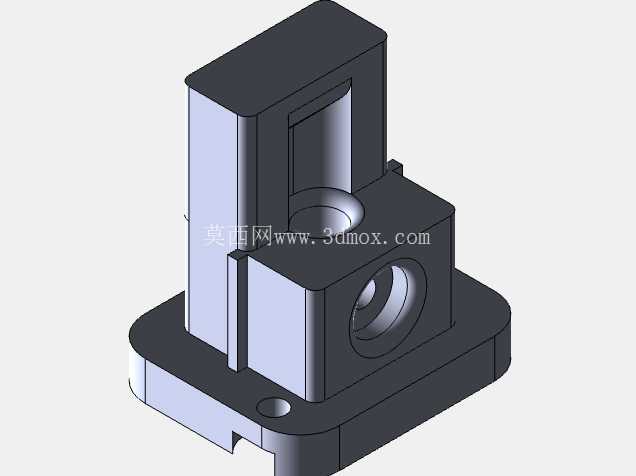

设计思路上，整体采用模块化拆分逻辑，将外壳、电池仓盖板、触发按键、发射管固定座拆分为独立的打印部件，所有部件的拼接位置都设计了定位止口，止口配合深度2mm，配合公差设置为0.2mm，既方便打印后徒手装配，又能保证拼接后的整体结构刚性，不会出现松垮错位的问题。外壳的曲面造型做了曲率优化，所有外表面的圆角半径都大于1.5mm，避免3D打印过程中出现翘边、支撑难以去除的问题，同时手持位置做了贴合人体手掌弧度的内凹处理，握持时的受力点分布均匀，长时间持握也不会出现硌手的问题。触发按键的位置按照成年人手指的平均长度设置在握持区前方12mm处，按键的按压行程设置为3mm，按压反馈力度通过按键下方的弹性悬臂结构实现，悬臂厚度1.5mm，反复按压1000次也不会出现塑性变形。

外形尺寸与安装边界方面，整枪长度控制在180mm，宽度35mm，高度65mm，整体尺寸适配常规桌面级3D打印机的打印幅面，无需拆分大件即可一次性打印所有外壳部件。所有部件的安装都没有采用金属嵌件设计，完全依靠PLA、ABS等常规3D打印耗材的自身结构强度实现固定，组装时仅需要少量胶水辅助粘接接缝位置，不需要额外的螺丝、螺母等标准件，降低了组装的物料门槛。内部所有电子元件的安装位都预留了0.5mm的散热间隙，避免长时间通电演示时元件热量堆积造成外壳变形。外壳尾部设计了挂绳孔位，孔位直径4mm，可以搭配常规的手腕挂绳使用，防止手持演示时滑落。需要注意的是，该结构仅用于结构展示与3D打印练习，严禁改装为具备实际击发功能的装置，所有设计参数都围绕非功能性演示模型的需求设置，升压模块的安装位仅作结构占位，不涉及实际电路的升压功能设计。
