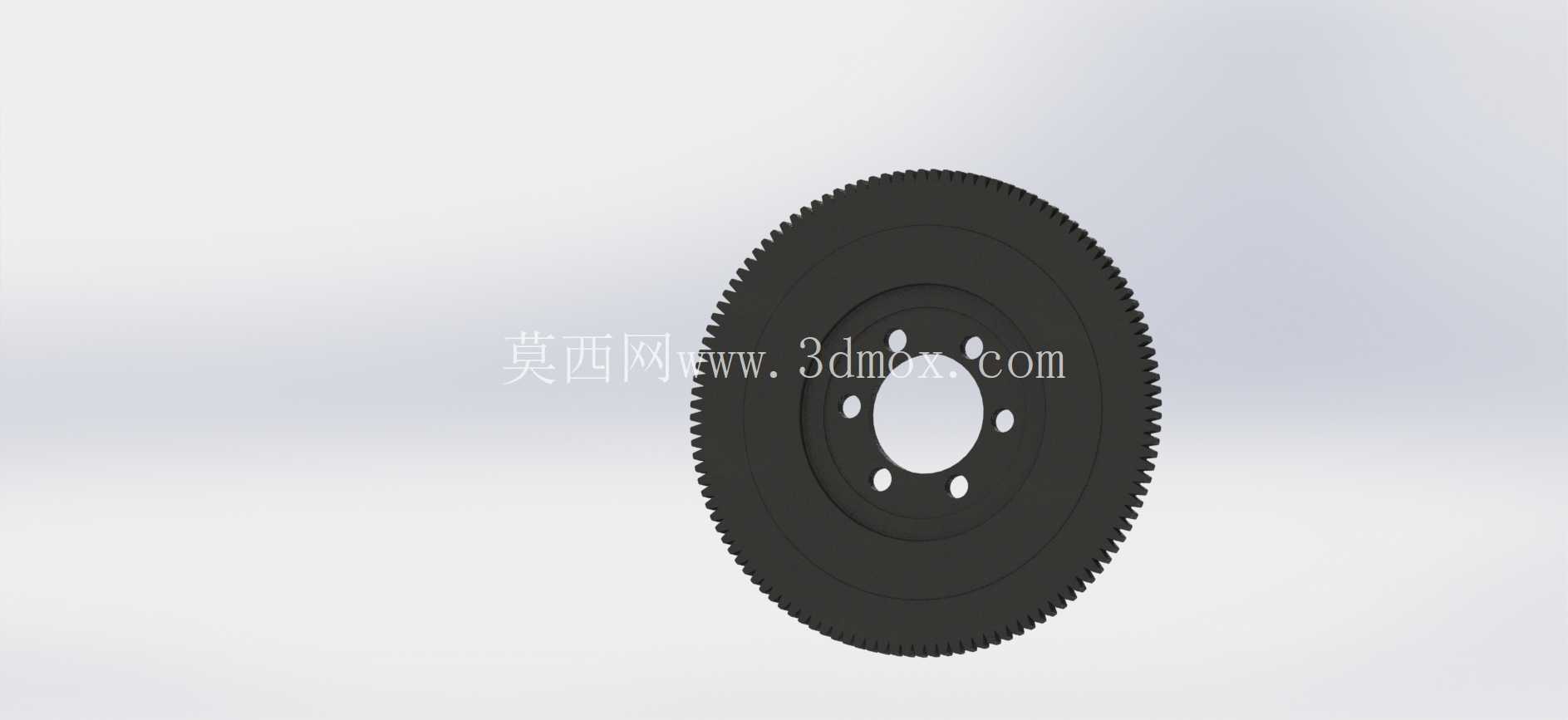

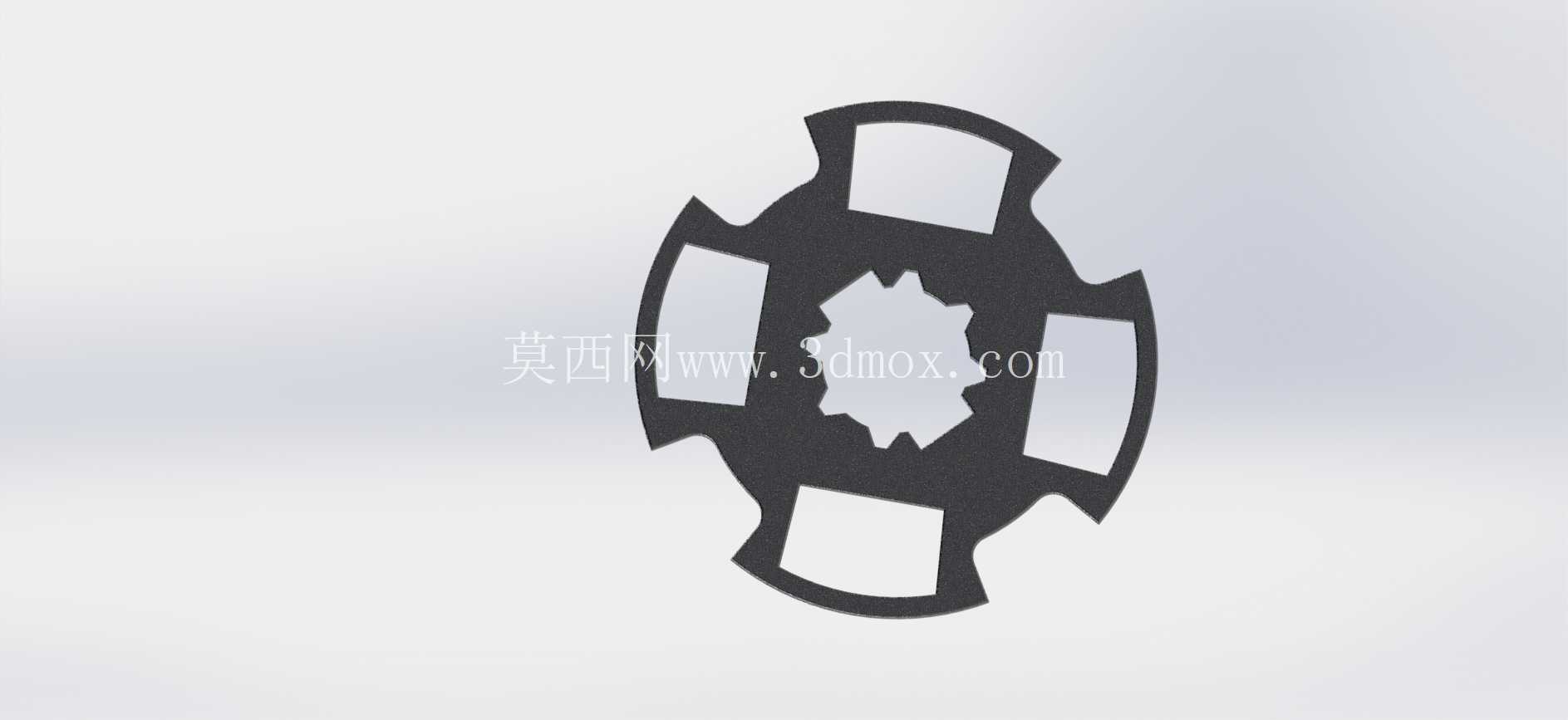

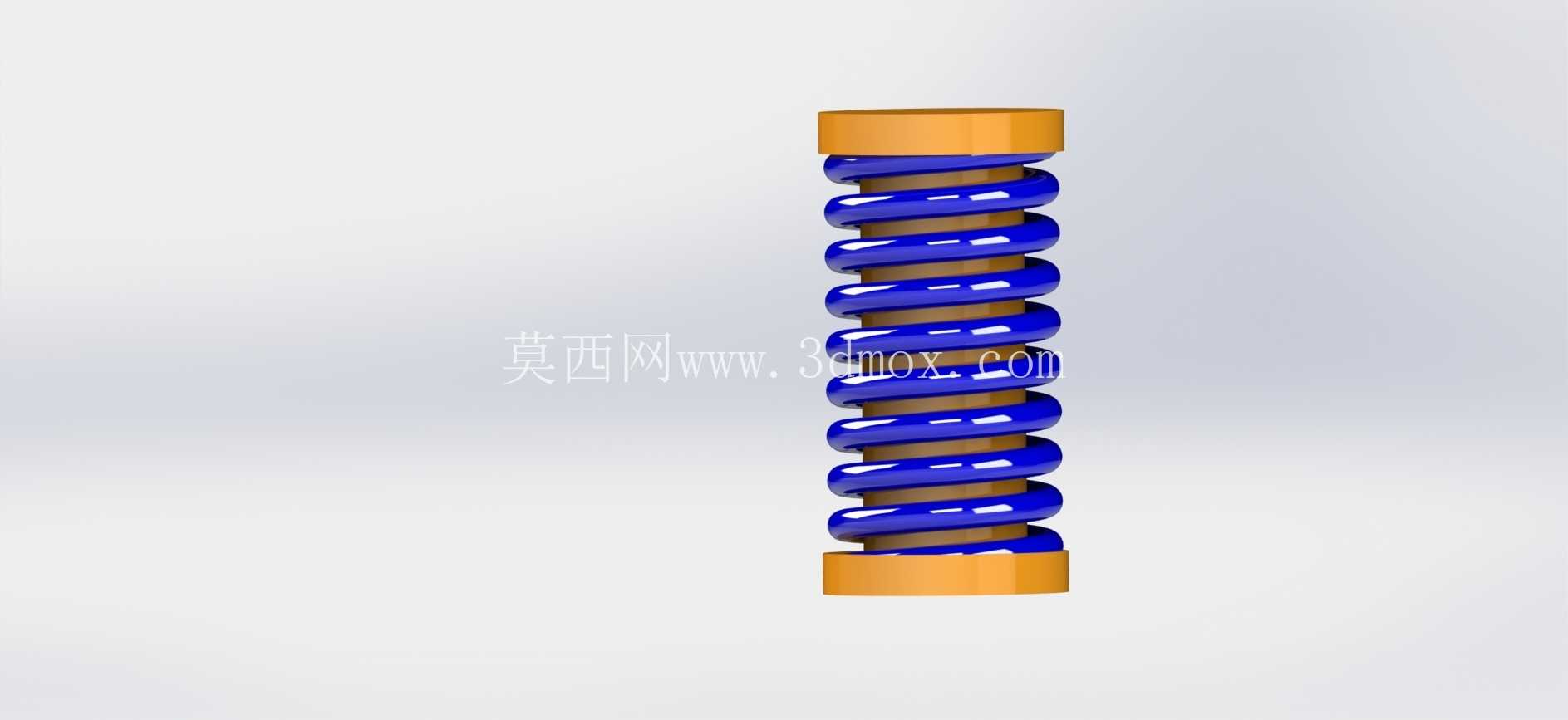

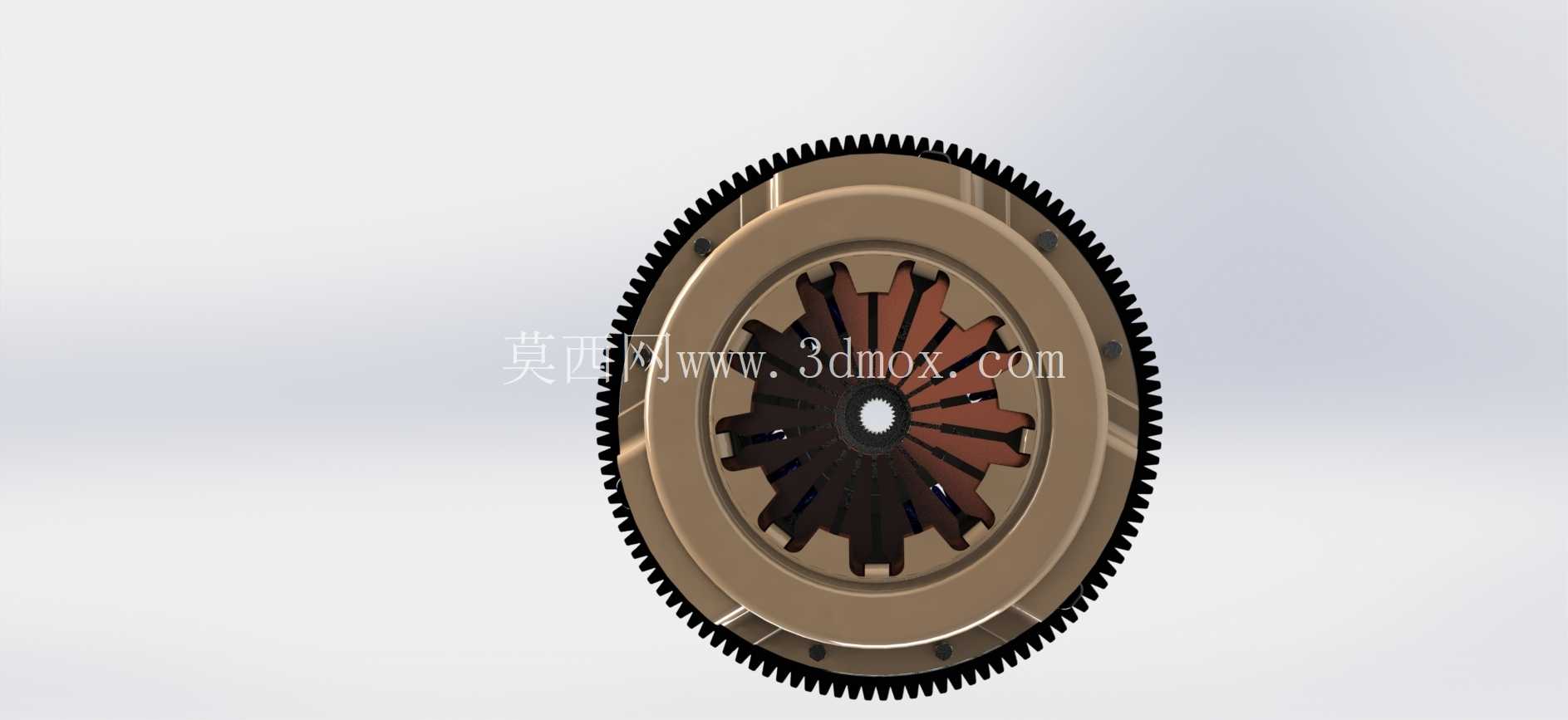

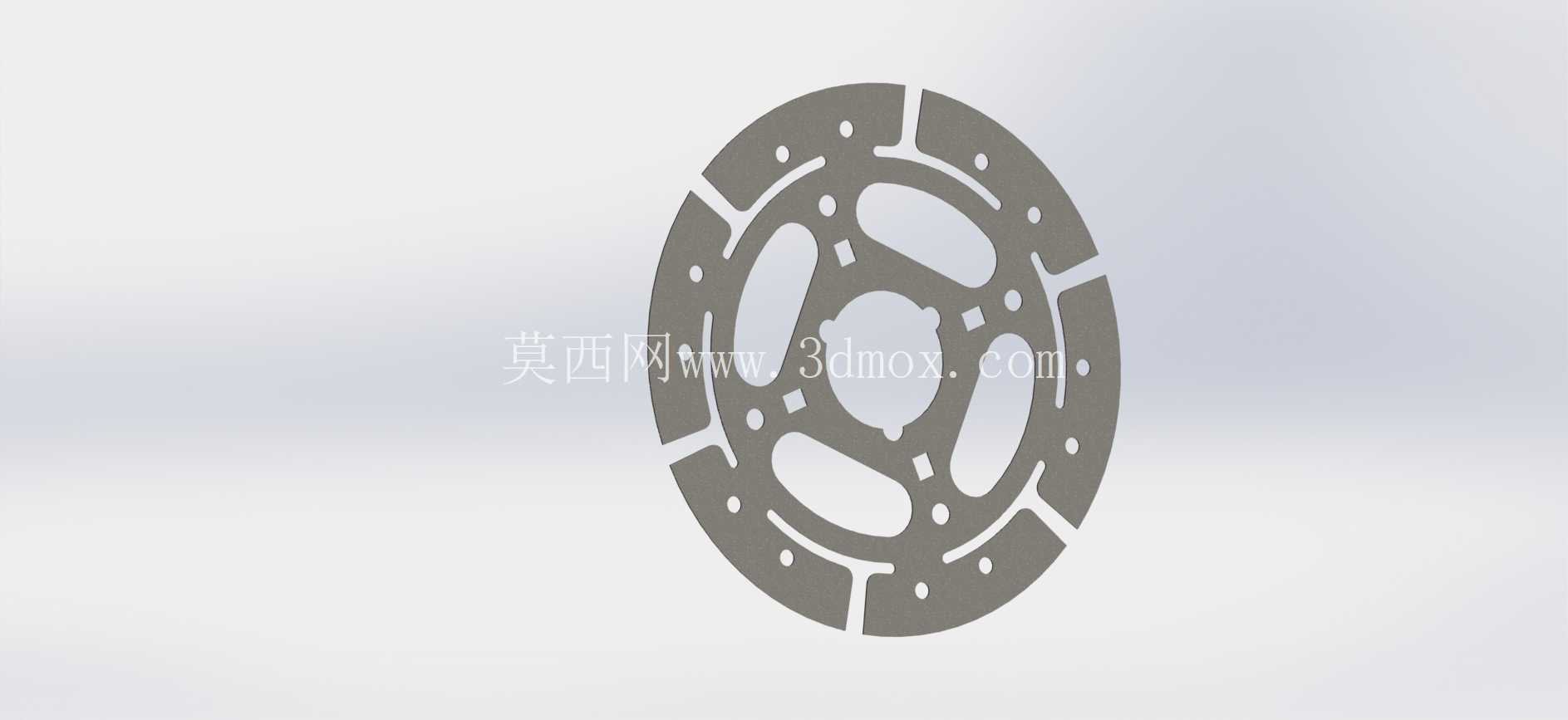

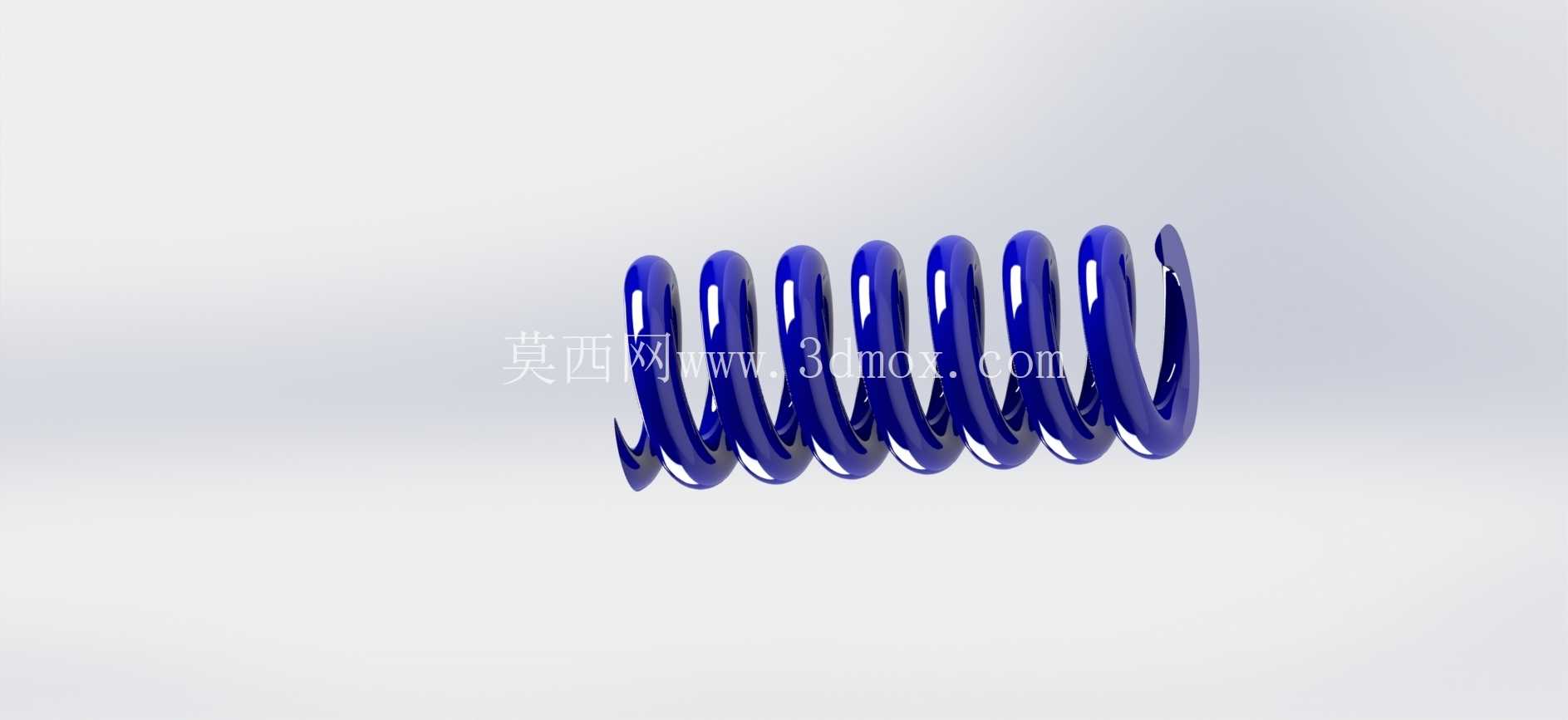

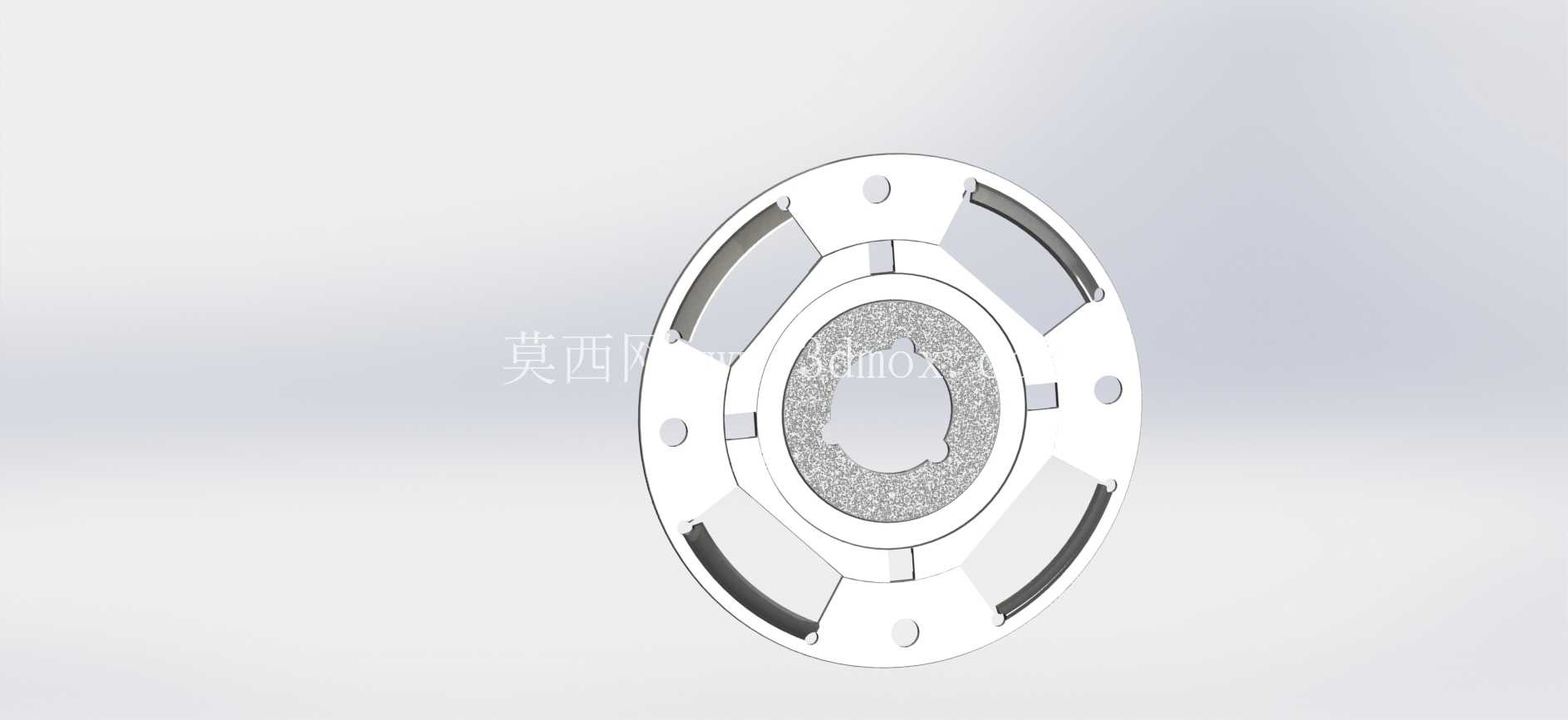

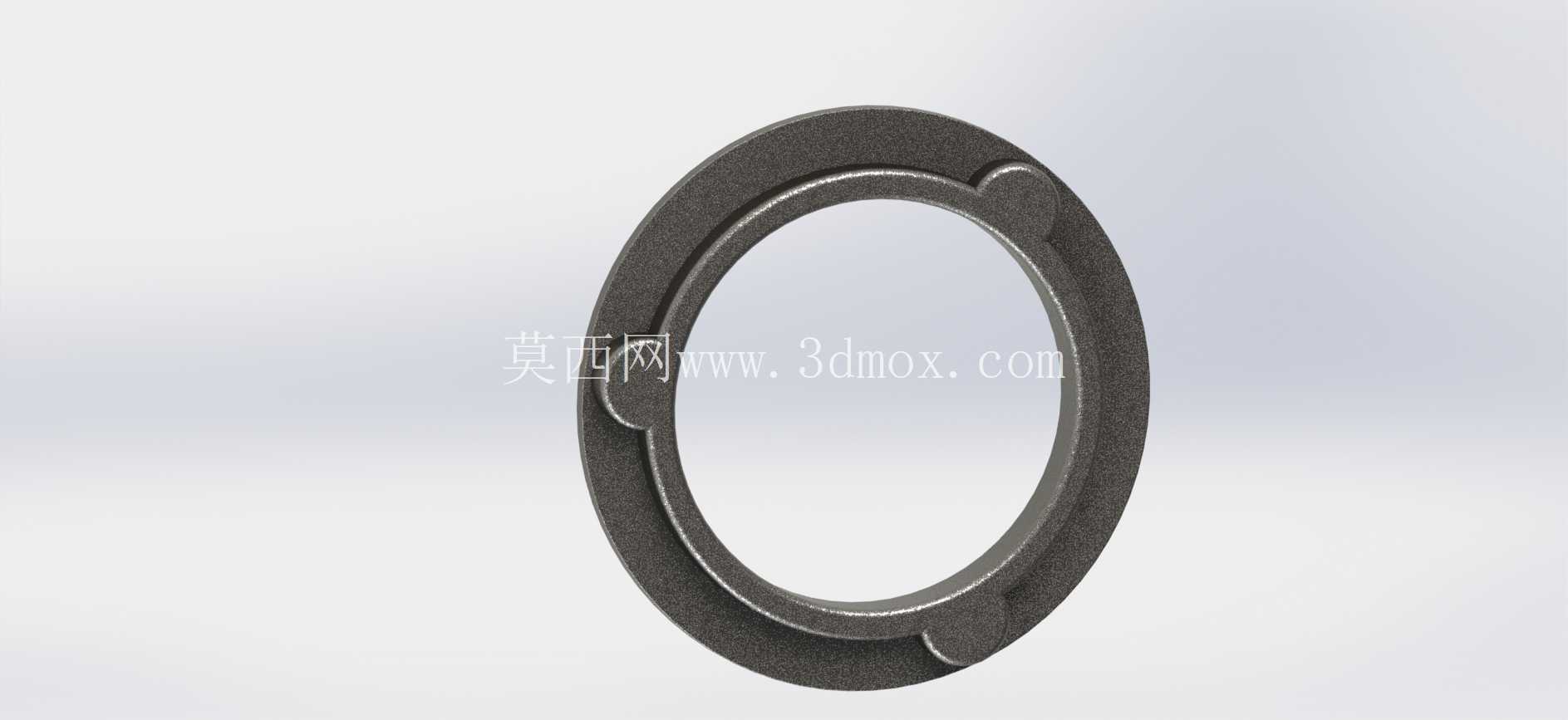

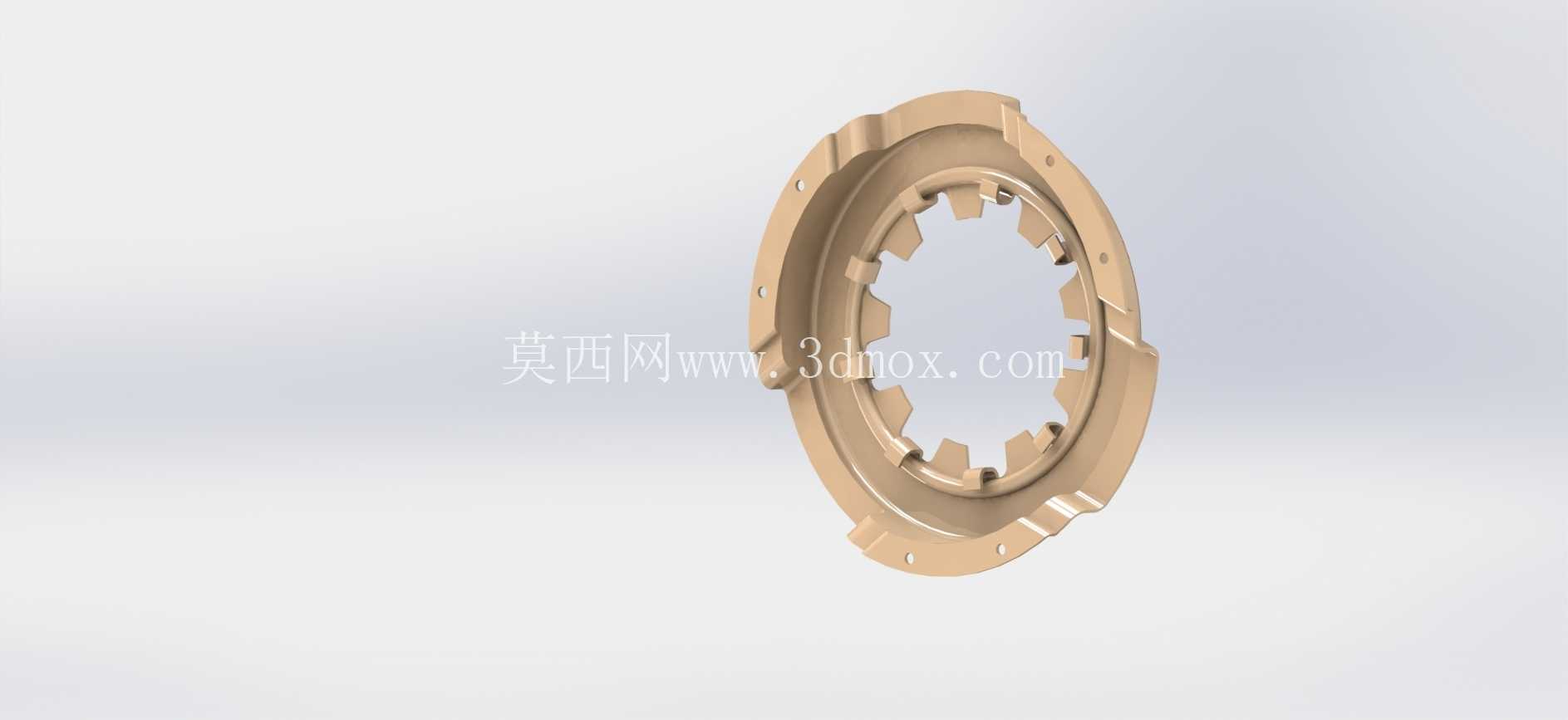

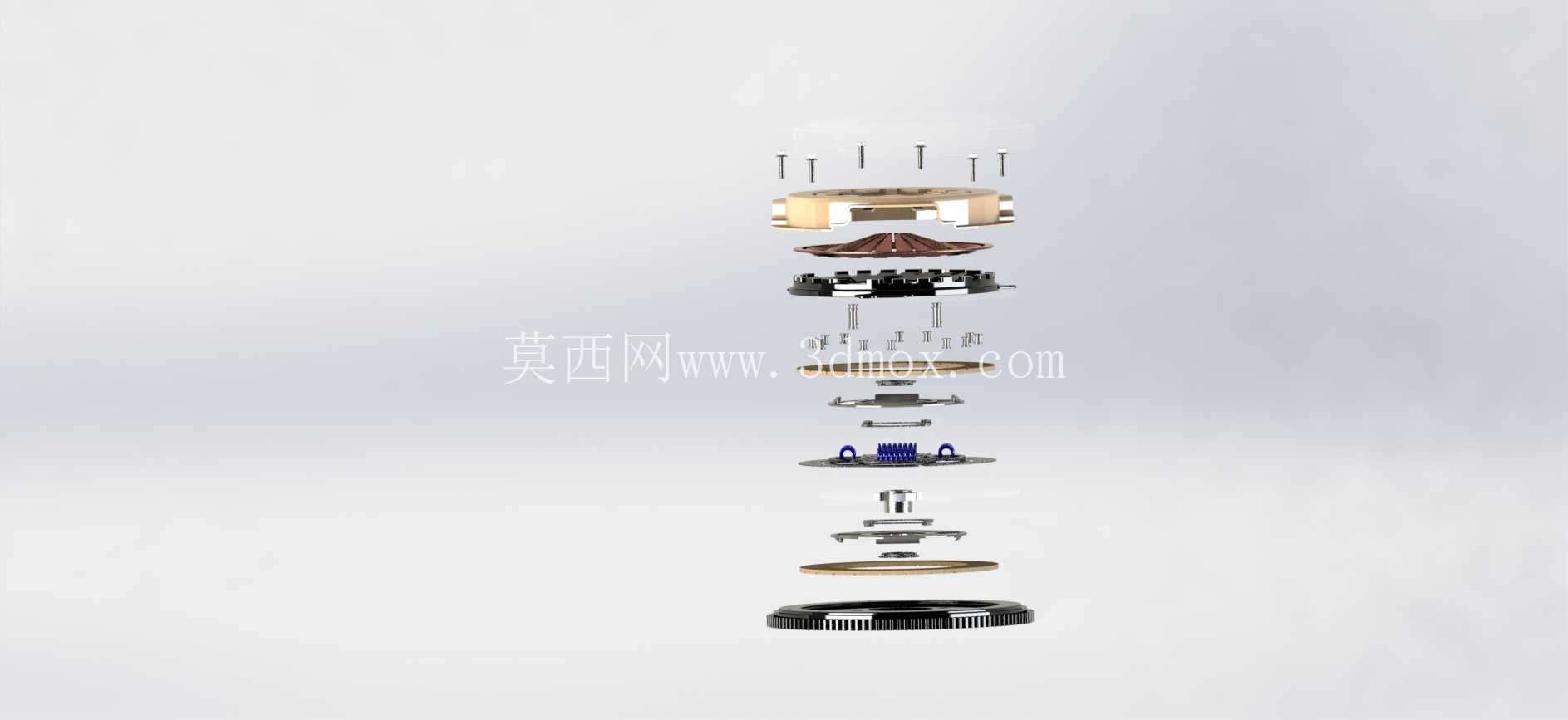

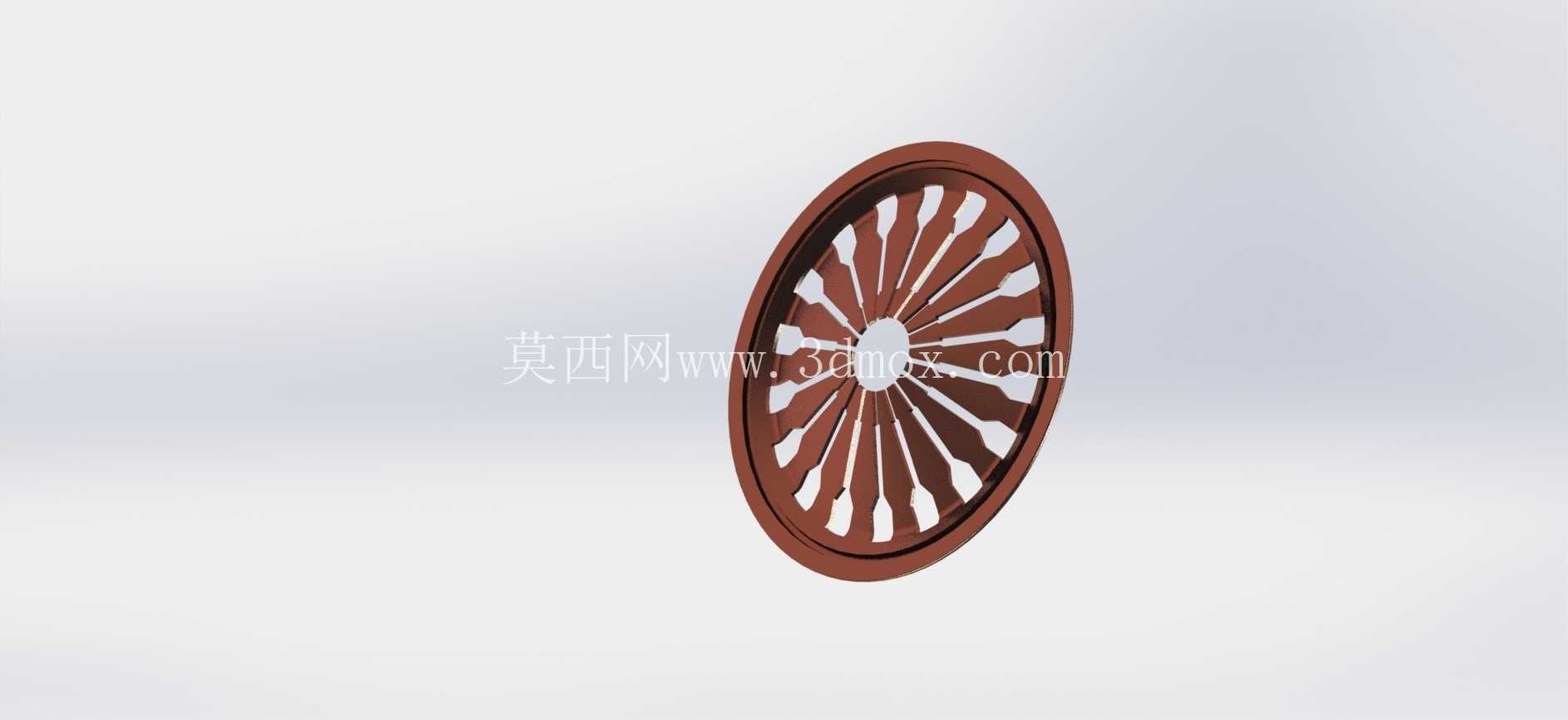

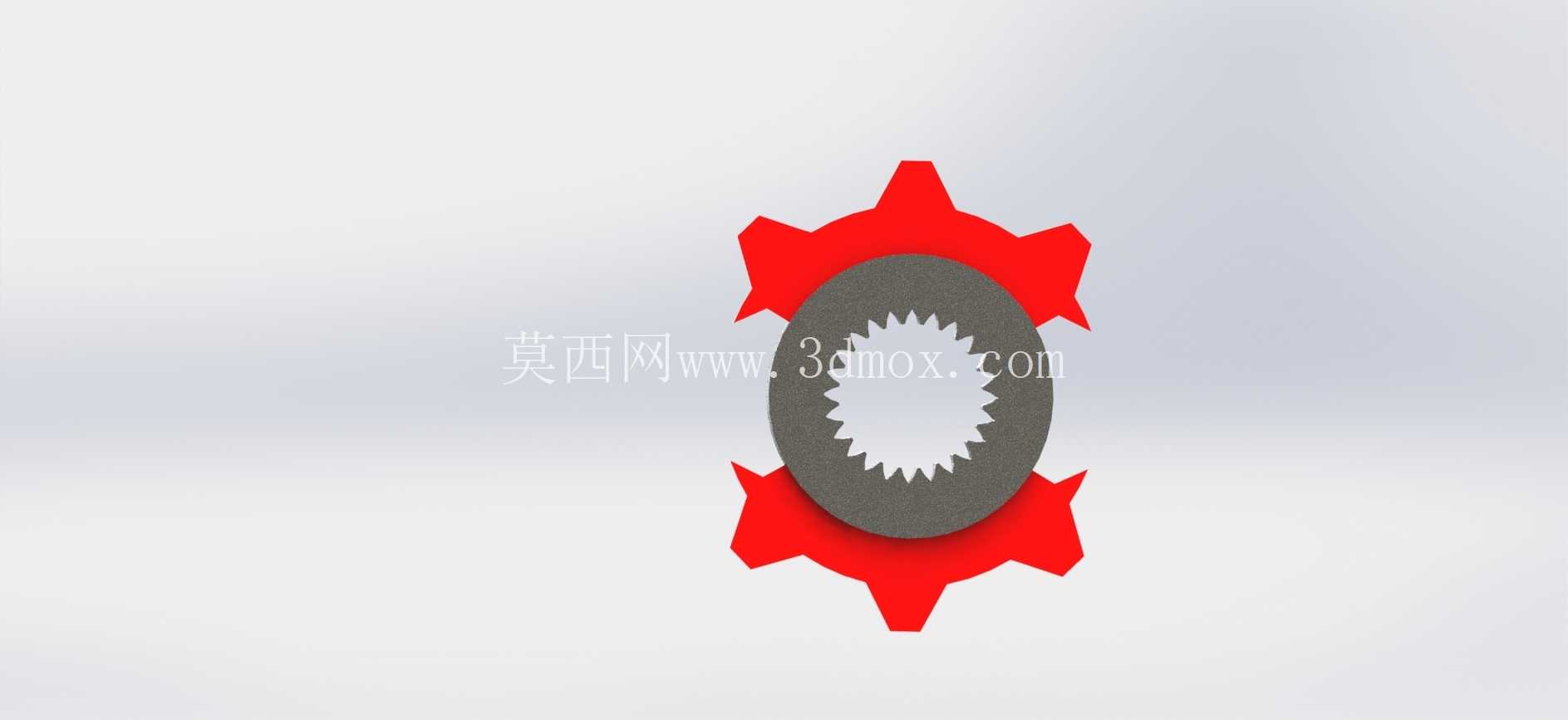

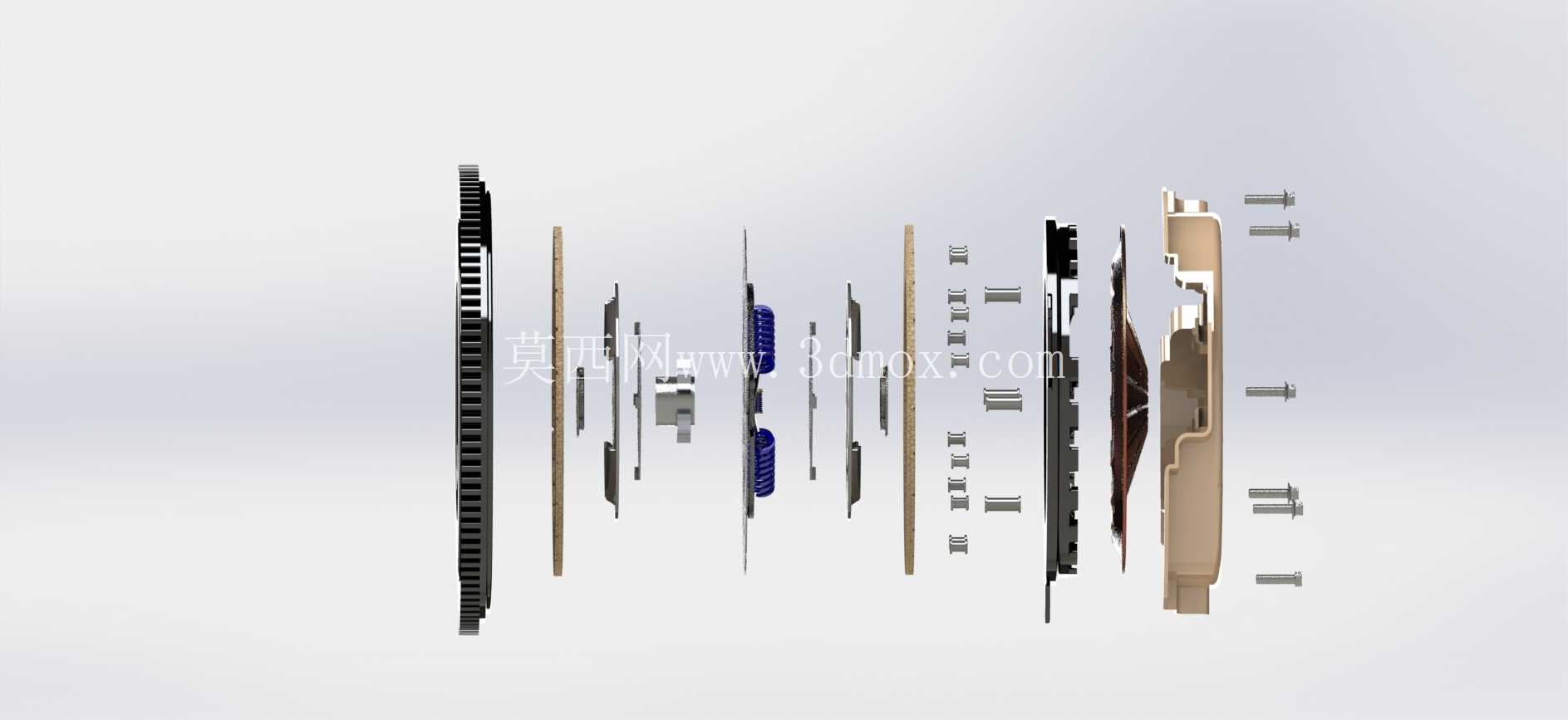

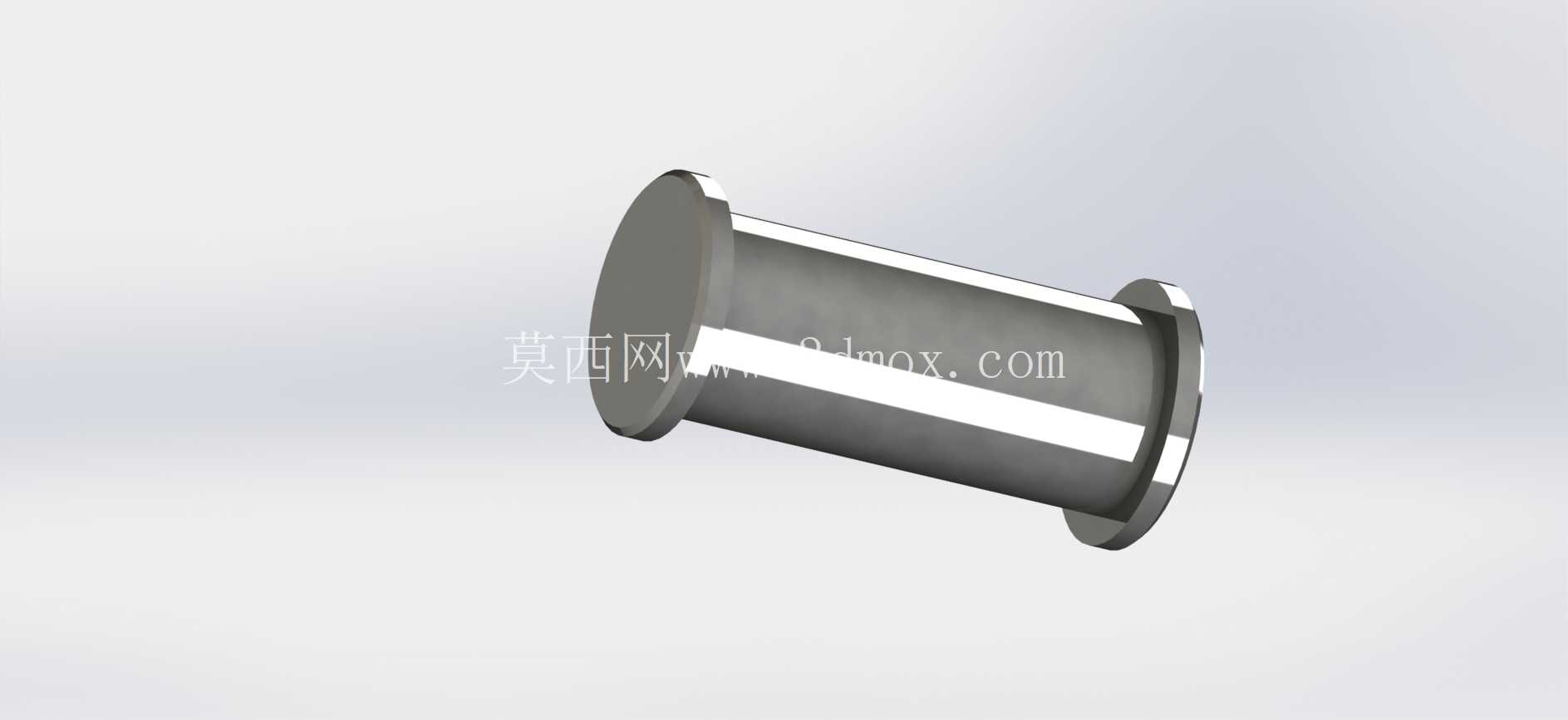

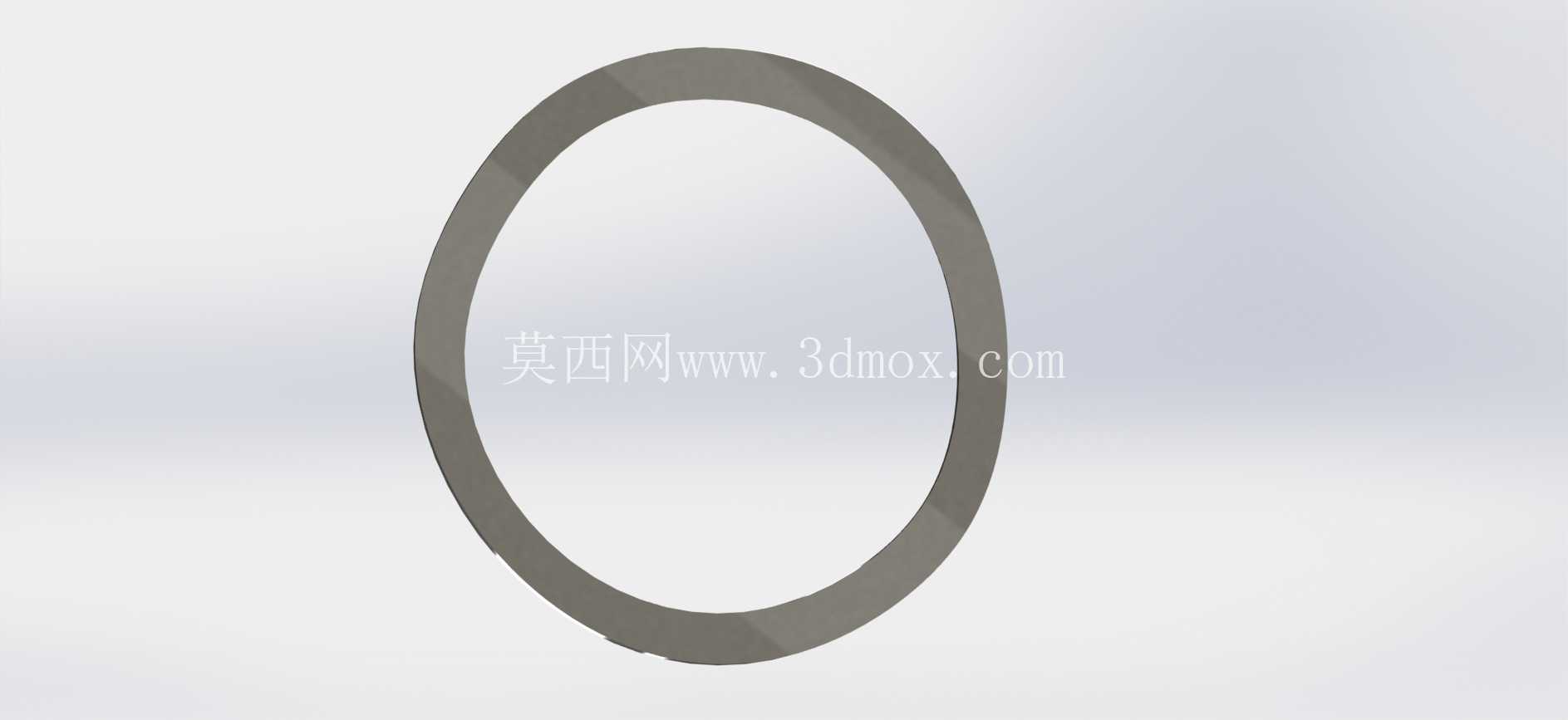

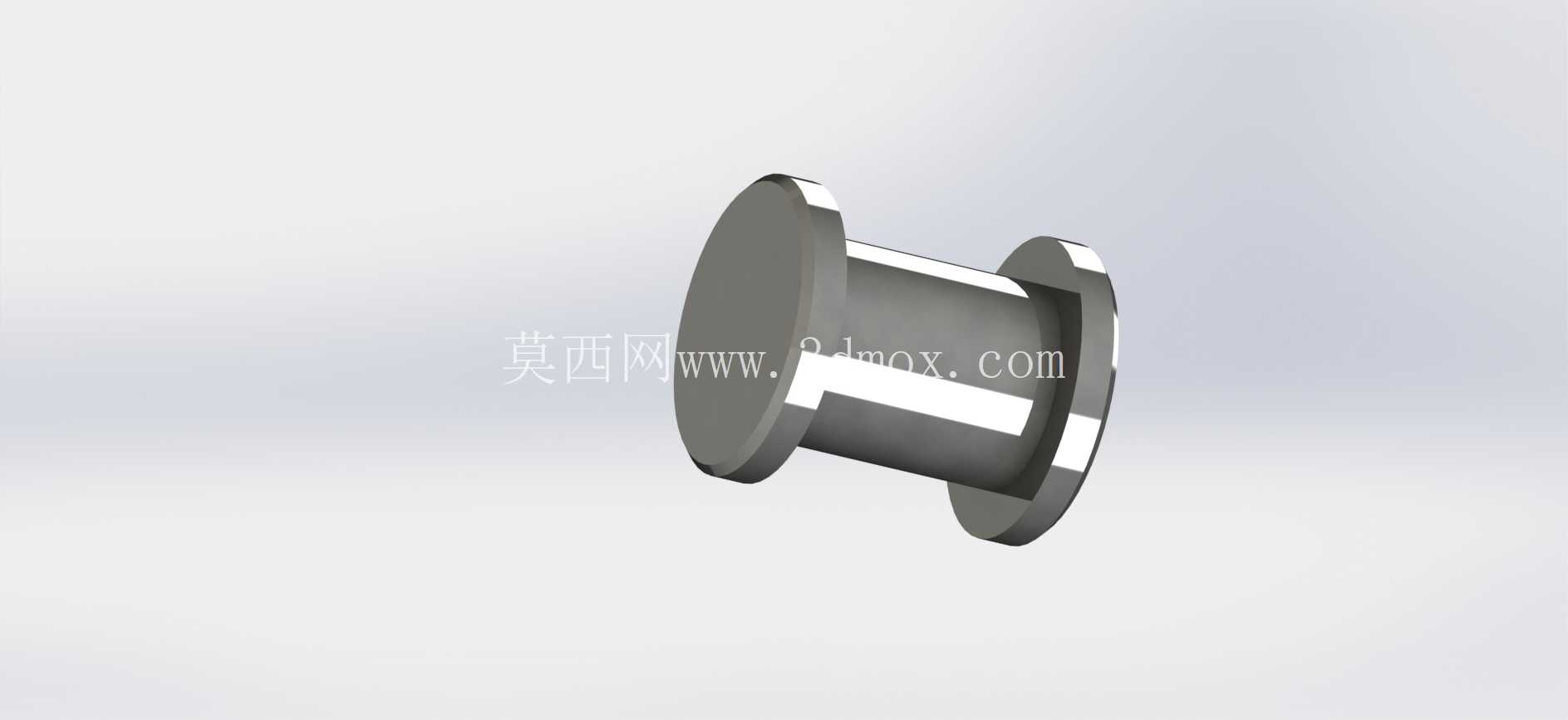

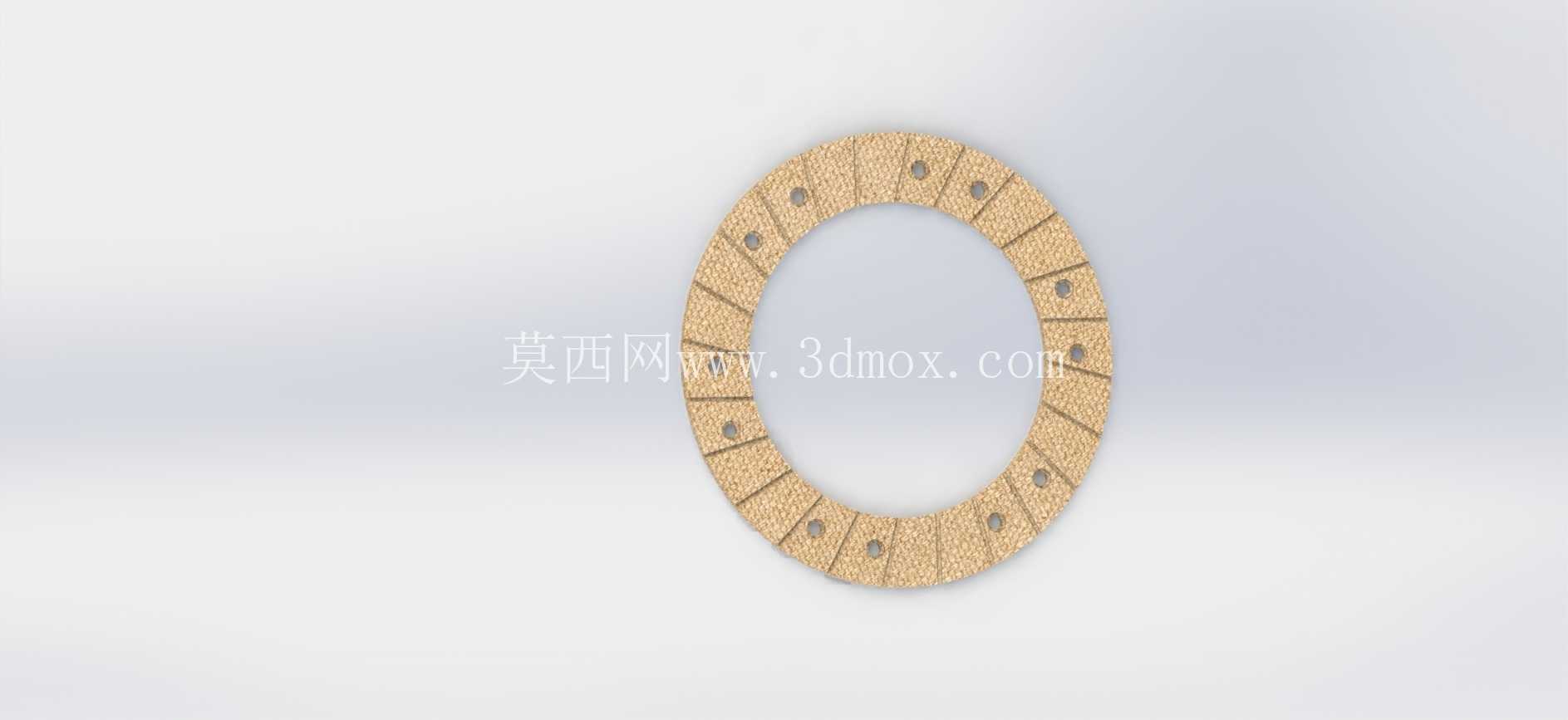

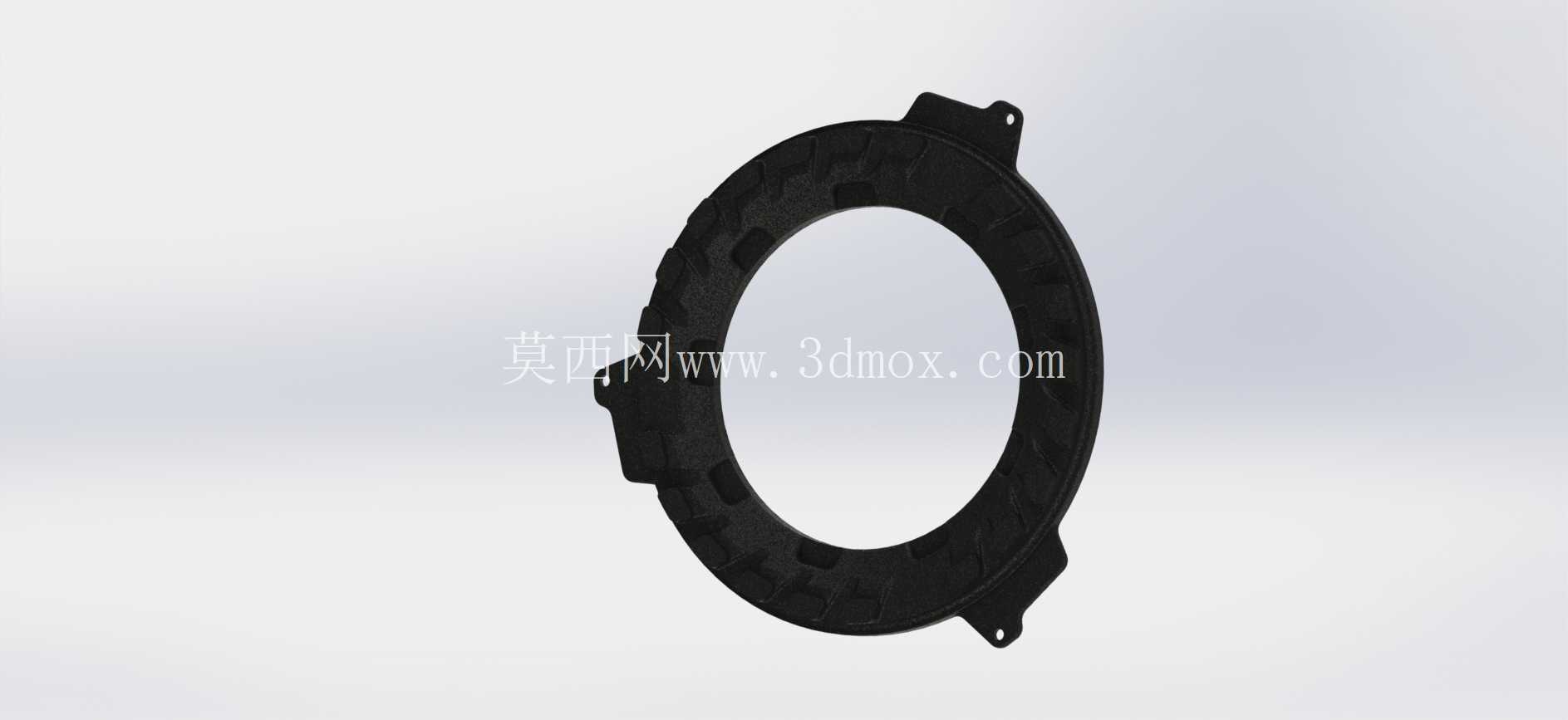

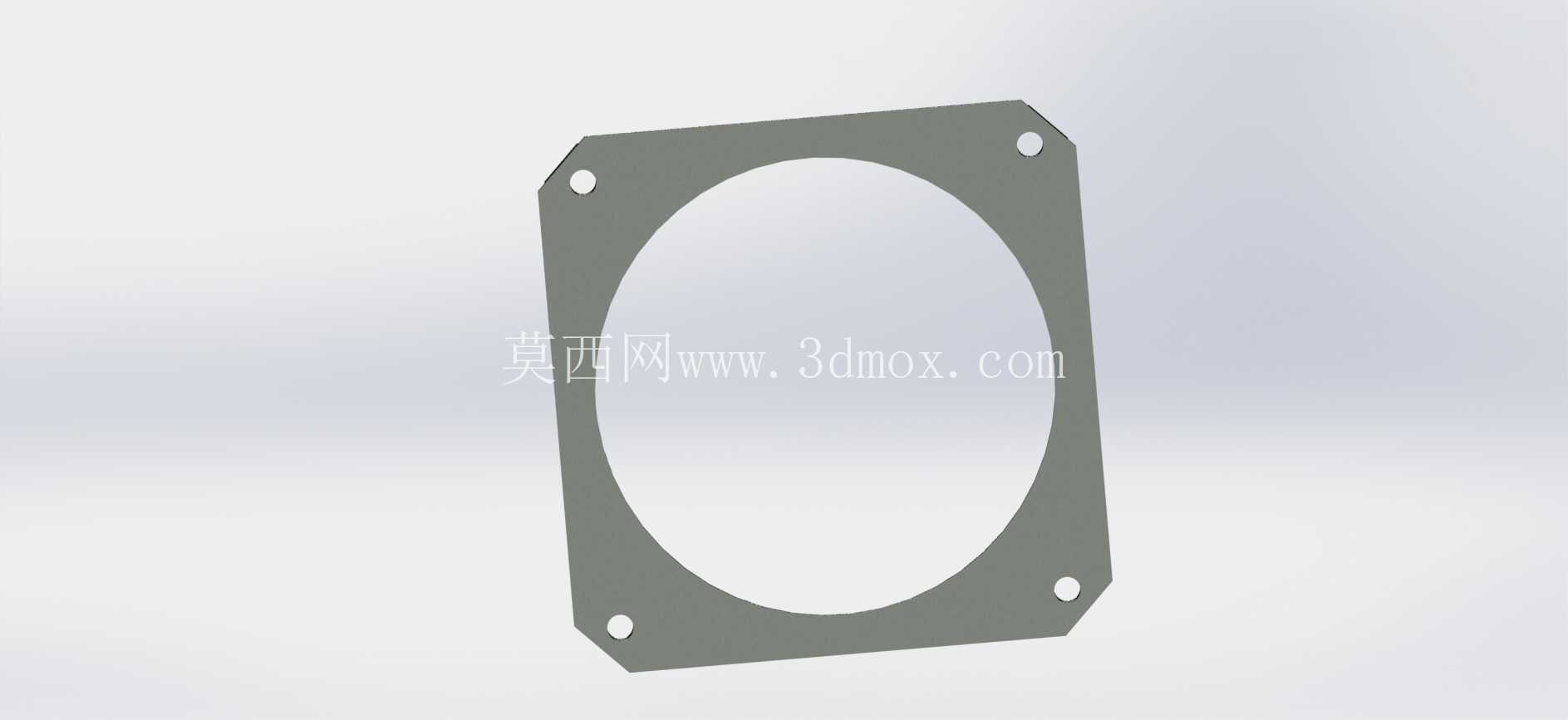

在手动挡乘用车辆与部分商用车辆的传动链路中,离合器是衔接发动机飞轮输出端与变速器输入轴的核心动力切换部件,日常行驶场景里,驾驶员踩下踏板的瞬间,离合器需要快速切断发动机向传动系统输送的扭矩,保证换挡过程中齿轮副不会因载荷冲击打齿,松开踏板时则要平顺结合动力,避免起步闯动、传动系抖动。这套离合器总成的设计围绕膜片弹簧压紧结构展开,最外侧的齿圈与发动机飞轮外圈的启动齿圈参数匹配,既承担飞轮的部分惯量储存作用,也为启动电机啮合提供接口,整个总成的安装端面与飞轮端面的平面度公差控制在0.05mm以内,避免压紧后出现偏磨导致的结合抖动。从结构布局来看,膜片弹簧采用径向开槽的蝶形设计,相比传统螺旋弹簧压紧结构,轴向尺寸压缩了近三分之一,更适配前置前驱车型紧凑的动力舱布局,分离指端的硬化处理层厚度控制在0.8-1.2mm,既保证分离轴承长期推压下的耐磨性能,也避免硬度过高导致的指端断裂。压盘本体采用灰铸铁材质,摩擦面的平面度经过精车与磨削工序,表面粗糙度控制在Ra1.6以内,保证与从动盘摩擦片贴合时的摩擦力均匀传递,不会出现局部打滑烧片的问题。从动盘部分集成了扭转减振弹簧,沿圆周方向均匀布置的多级刚度弹簧可以过滤发动机输出的扭转振动,尤其是低转速区间的扭矩波动,避免振动直接传递到变速器导致齿轮敲击异响,从动盘的花键孔与变速器输入轴花键采用间隙配合,滑移阻力控制在合理区间,保证分离过程中从动盘可以顺畅脱开,不会出现拖滞导致的换挡卡滞。设计过程中需要重点校核压紧力特性曲线,膜片弹簧的压紧力在摩擦片允许磨损量范围内要保持基本稳定,当分离轴承推动分离指端达到规定分离行程时,压盘的升程要足够彻底,保证从动盘与压盘、飞轮之间出现均匀的分离间隙,避免半联动状态下的异常磨损。安装边界方面,整个总成的轴向总厚度匹配对应车型的动力舱预留空间,外圈齿圈的分度圆直径、安装螺栓孔的位置度都严格对标原厂飞轮的安装接口,不需要额外修改飞轮壳体或者变速器壳体即可完成装配,分离指端的工作高度与分离轴承的初始间隙匹配常规液压分离机构的行程范围,踏板自由行程调整到15-25mm区间即可保证正常工作。在实际工况验证中,这套结构可以覆盖发动机最大输出扭矩350N·m以内的车型需求,频繁半联动起步工况下,压盘的热容量足够吸收滑动摩擦产生的热量,不会因为短时高温出现压紧力热衰退,摩擦片的磨损均匀性也能满足常规使用周期内的性能要求,不会出现偏磨导致的踏板力异常变化。针对日常使用中容易出现的分离不彻底问题,设计时特意优化了膜片弹簧分离指的刚度一致性,每一组指端的高度差控制在0.2mm以内,避免分离过程中压盘倾斜导致的从动盘局部拖滞,同时压盘上的传动片采用对称布置的弹簧钢片,既可以传递压盘的扭矩,也能保证压盘在分离和结合过程中保持平行移动,不会出现卡滞。
