方程式赛车钢管式底盘与前悬结构设计

这套钢管桁架式底盘与悬架结构，面向方程式类竞速车辆的赛事应用场景，核心服务于场地竞速类车辆的承载与行驶性能需求，区别于民用乘用车的承载式车身结构，这类空间管架结构在轻量化竞速车辆、小批量定制赛车、学生方程式赛事项目中应用极为广泛，能够在极低的整备质量前提下，实现足够的扭转刚度与结构强度，匹配竞速场景下的极端载荷工况。

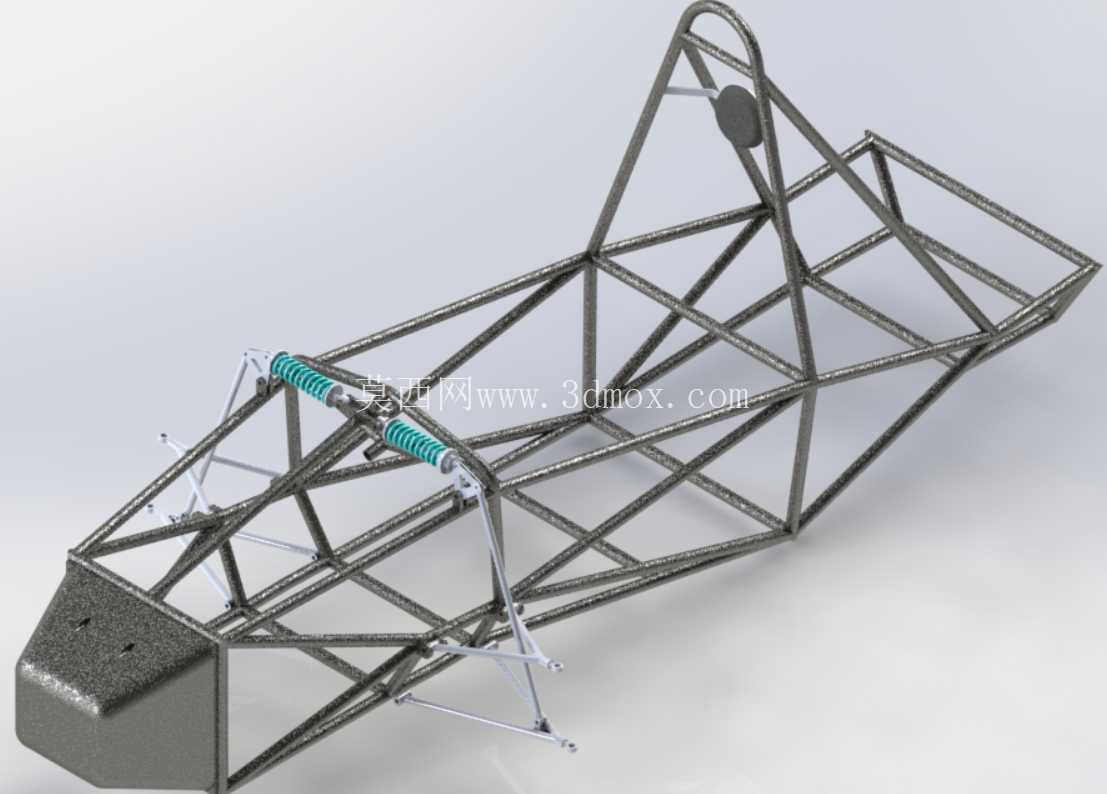

从结构功能层面来看，整个底盘采用冷拔无缝钢管通过空间三角桁架构型拼接而成，所有杆件的排布均沿着载荷传递路径布置，前舱区域预留了动力总成、转向机构、制动管路的安装空间，前部的碰撞吸能段采用渐进式溃缩的管架排布，能够在正面碰撞场景下通过杆件的有序变形吸收冲击能量，避免乘员舱结构出现侵入性变形。乘员舱区域的管架围绕驾驶位的安装边界做了适配，预留了座椅安装点、安全带固定点、方向盘转向柱的安装接口，所有安装点位均通过局部加焊加强片的方式提升局部刚度，避免动态载荷下安装点出现应力开裂。

悬架部分采用不等长双叉臂独立悬架结构，匹配螺旋弹簧与阻尼一体式的减震器单元，减震器的安装角度经过杠杆比匹配，能够将车轮的跳动行程按照设定的传动比传递至减震器，兼顾小颠簸路面的滤振性能与高速过弯时的侧倾支撑能力。上下叉臂的铰接点均采用杆端关节轴承连接，能够在车轮跳动过程中精准约束车轮的定位参数变化，将外倾角变化量、前束波动量控制在竞速所需的极小范围内，保证轮胎在过弯、加速、制动工况下都能尽可能保持与地面的最大接触面积，提升轮胎的抓地极限。

设计过程中，整个结构的硬点排布经过多轮迭代调整，首先基于整车的轴荷分配目标确定前后轴的载荷占比，再根据轮胎的侧偏刚度特性匹配对应的侧倾中心高度，避免过弯时出现过度的载荷转移影响操控稳定性。前悬的 kingpin 倾角、主销后倾角、 scrub radius 等定位参数均按照场地竞速的需求设定，兼顾低速转向的回正性能与高速行驶的方向稳定性，转向拉杆的点位经过 Ackermann 几何校正，能够在过弯时让内外侧车轮按照对应的转角转动，减少轮胎的侧滑磨损。

从安装边界来看，整个底盘的前部宽度控制在轮距允许的范围内，前部防撞块的安装面突出前叉臂最前端120mm，满足赛事规则对前部碰撞结构的突出量要求；减震器的上安装点固定在底盘前部的顶部横管上，下安装点与下叉臂的减震器支座连接，整个悬架的运动行程设定为100mm，能够覆盖场地竞速路面的跳动需求，同时避免车轮跳动时与车架、轮拱结构出现运动干涉。车架的主环结构位于乘员舱后侧，采用大管径钢管弯折成型，满足翻滚防护的强度要求，侧边防撞结构的横向管排布高度与乘员的髋部位置对齐，能够在侧面碰撞时直接传递冲击载荷，保护乘员安全。

这类管架底盘的设计核心在于平衡刚度、重量与可制造性，所有管件的切割角度均经过三维放样匹配，焊接时采用工装夹具固定硬点位置，避免焊接变形导致的悬架定位参数偏差。相比一体式碳纤维单体壳结构，这类钢管桁架结构的制造成本更低，维修便利性更好，出现碰撞损伤后可以直接更换变形的管件即可完成修复，非常适合小批量制作的赛事车辆使用，在各类入门级方程式赛事、业余改装赛车项目中，这类结构的底盘与悬架方案始终是兼顾性能与成本的最优选择之一。
