汽车驱动桥差速齿轮传动总成

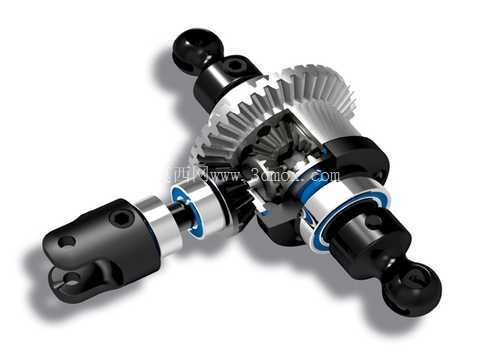

　　差速器是汽车驱动桥中承担动力分流与转速协调的核心传动部件，布置在主减速器从动锥齿轮之后、左右半轴之间，其结构合理性直接影响整车通过性、轮胎磨损状态与转向操控手感。这套差速总成采用对称式圆锥行星齿轮布局，核心由差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、半轴连接球头以及两端轴承配合位构成，动力自主减速器从动大锥齿轮输入差速器壳，壳体带动十字轴同步旋转，行星齿轮既随壳体做公转运动，又可在左右轮转速存在差值时绕十字轴轴颈自转，从而把发动机传递来的扭矩按需分配给两侧驱动轮。

　　从实际装车场景来看，该类差速结构广泛适配后驱乘用车、轻型载货车辆以及越野车型的驱动桥总成，在车辆直线行驶时，两侧驱动轮滚动阻力相近，行星齿轮与半轴齿轮之间无相对自转，整套齿轮副如同刚性整体同步转动，动力平均传递至左右车轮；当车辆进入转弯工况，内侧车轮行驶轨迹半径更小、所需滚动转速更低，外侧车轮轨迹半径更大、需要更高转速，此时行星齿轮产生自转动作，允许两侧半轴以不同转速旋转，在保证两侧车轮均获得驱动力的前提下，避免轮胎与地面出现滑动拖拽，既减少转向阻力，也大幅降低胎面异常磨损。在非铺装路面、坑洼坡道场景下，单侧驱动轮出现附着力不足时，差速器的扭矩分配特性会按照两侧车轮附着极限动态调整输出，配合整车限滑结构可进一步提升复杂路况脱困能力。

　　结构设计层面，这套总成的壳体采用分体式配合结构，主减速从动锥齿轮通过螺栓紧固在差速器壳法兰端，保证大扭矩输入下的连接刚性；十字行星轴的四个轴颈分别套装行星锥齿轮，齿轮背面与差速器壳内腔之间设置耐磨垫片，用于承受齿轮啮合产生的轴向推力，避免壳体工作面直接磨损，后期维保仅需更换垫片即可恢复配合间隙。行星齿轮与半轴齿轮均采用渐开线锥齿齿形，啮合齿面经过接触斑点校核，保证在公转、自转复合运动状态下齿面载荷均匀分布，避免局部应力集中引发断齿。两端伸出的球头式连接结构用于对接半轴传动端，球头铰接形式可补偿悬架跳动过程中半轴与差速器之间的角度偏移，适配独立悬架或非独立悬架驱动桥的运动边界，避免硬连接在车轮上下跳动时产生运动干涉。

　　安装边界方面，差速器壳两端的轴颈分别适配圆锥滚子轴承，轴承外圈压装在驱动桥主减壳的轴承座孔内，轴向通过调整螺母控制轴承预紧度，同时保证主从动锥齿轮的啮合间隙处于设计公差范围；总成径向最大轮廓为从动锥齿轮的齿顶圆直径，装配时需预留齿顶与主减壳内壁的安全间隙，避免车辆运行振动过程中出现齿面碰擦。两端球头连接位的中心距、铰接孔直径与配套半轴的万向节尺寸严格匹配，轴向预留半轴窜动间隙，防止热胀状态下零件顶死。建模过程中需完整还原锥齿轮的齿形参数、垫片厚度、轴承配合轴颈公差以及球头铰接的运动空间，在装配环境下模拟车轮上下跳动、最大转角转弯两种极限工况，校验所有运动零件之间无干涉，齿轮啮合侧隙符合传动要求，为后续驱动桥总成的强度校核、运动仿真以及加工出图提供完整的三维结构依据。
