汽车运输用齿轮式传动调节机构结构

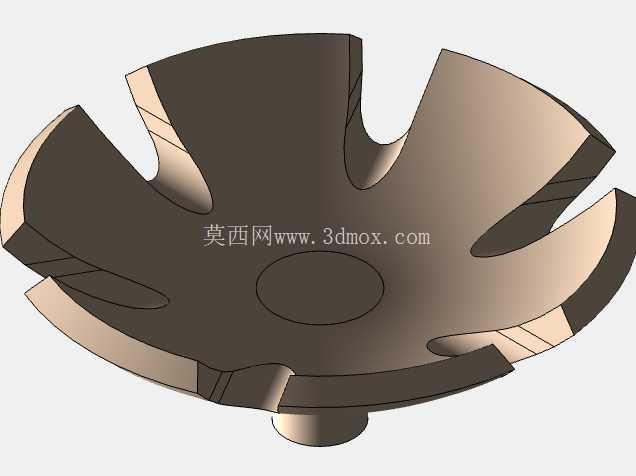

这套齿轮式传动调节机构，主要面向汽车运输场景下的小型输送、张紧调节类工位设计，在汽车零部件生产线的物料转运、工装夹具的行程调节环节都能找到适配场景。从结构布局来看，核心采用了对称式的齿轮啮合布局，中间的主传动齿轮为六齿异形齿形，齿廓做了圆弧过渡处理，能在啮合过程中降低齿面接触应力，减少频繁正反转带来的冲击磨损，适配运输工位频繁启停、换向的工况需求。两侧的导向轴套采用了分层式结构，外层为耐磨铜合金衬套，内层与传动螺杆配合，螺杆选用梯形螺纹牙型，相比普通三角螺纹，传动效率更高且具备一定的自锁性能，不需要额外加装锁止结构就能在调节到位后保持位置稳定，避免运输过程中因设备振动出现位置偏移。

从安装边界来看，整体机构为同轴对称布局，横向安装总长度可通过两侧螺杆的旋入深度进行微调，基础安装状态下横向跨度适配常规300mm间距的安装工位，纵向的滚轮组件突出主体结构的高度为85mm，滚轮采用橡胶包胶材质，既能作为辅助支撑轮承托轻型运输物料，也能作为导向轮限制物料的横向偏移，滚轮的安装轴与主体结构采用过盈配合加卡簧固定，拆卸维护时只需要取出卡簧就能快速更换滚轮，不需要拆解整个传动主体。

设计思路上优先考虑了工况适配性，汽车运输相关的工位往往存在油污、金属碎屑较多的问题，所以整个机构的外露配合面都做了挡边设计，齿轮啮合区域预留了0.5mm的侧向间隙，即使有少量碎屑进入啮合区，也不会出现卡滞抱死的情况；两侧的端盖采用嵌入式安装，与主体框架的配合面加装了薄型密封毡圈，能阻挡大部分切削液、油污进入螺杆配合区域，延长衬套的使用寿命。

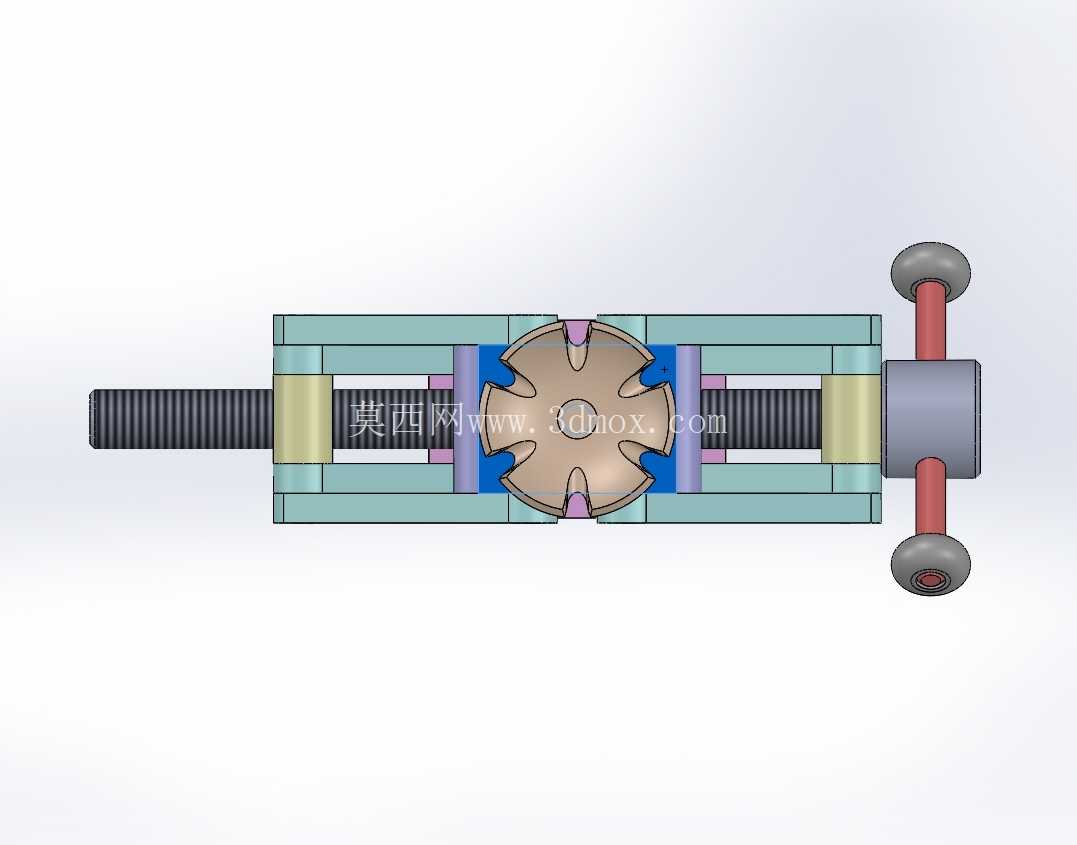

实际使用过程中，转动中间的主齿轮就能带动两侧的螺杆同步伸缩，因为采用了对称齿形啮合设计，两侧螺杆的伸缩量完全同步，不会出现单侧偏移的问题，调节行程单端最大为40mm，总调节行程80mm，足够覆盖汽车运输工位上大部分的张紧、位置微调需求。主体框架采用铝合金型材拼接而成，在保证结构刚性的前提下降低了整体重量，整体自重不超过2.5kg，安装时不需要额外设计重型支撑座，直接通过框架上预留的四个M6安装孔就能固定在设备机架上，安装孔做了长圆孔设计，允许安装时存在±2mm的位置误差，降低了现场安装的对位难度。

从功能特性来看，这套机构没有采用复杂的电控组件，纯机械结构的设计可靠性更高，在汽车焊装、总装车间的复杂电磁环境下也不会出现信号干扰、动作失效的问题，日常维护只需要定期在齿轮啮合面、螺杆配合面涂抹锂基脂即可，维护成本极低。滚轮组件的安装位置经过受力校核，单轮最大承重可达15kg，双侧滚轮配合能承托30kg以内的轻型物料，完全满足汽车线束、小型冲压件等零部件的运输导向需求。在结构细节上，主齿轮的中心孔采用D型孔设计，与操作手柄或者驱动电机的输出轴配合时，不需要额外加工键槽就能传递扭矩，既简化了零件加工工艺，也避免了键连接带来的应力集中问题，提升了核心传动件的疲劳寿命。
