Arduino控制丝杠直线滑台传动机构

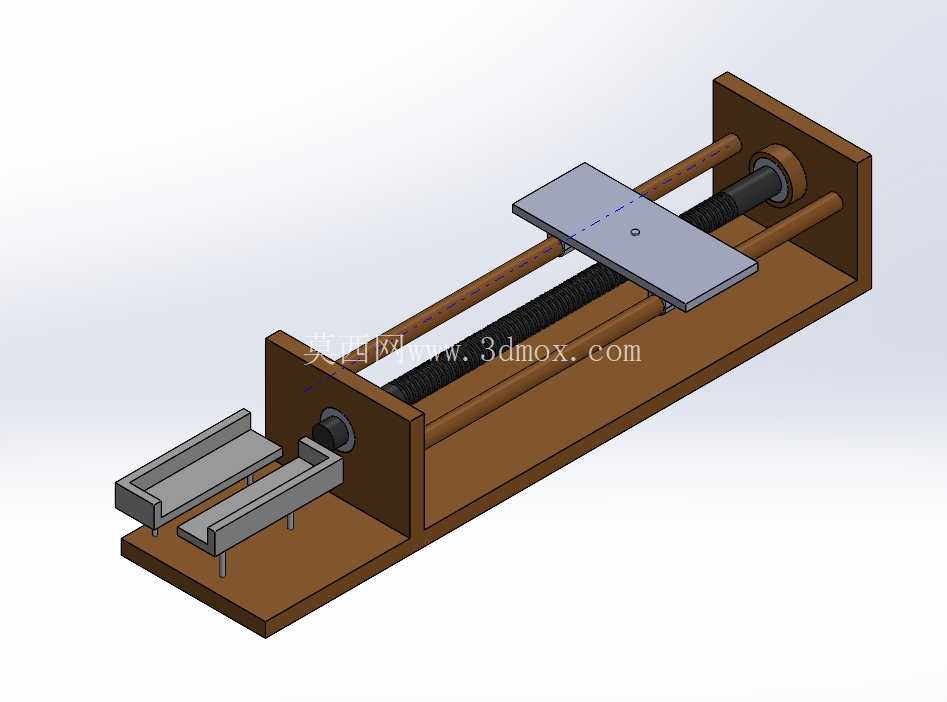

这套线性传动机构以丝杠作为核心传动部件，搭配双光轴导向结构，可实现滑台的精准直线往复运动，在小型自动化送料、实验台位移调节、教学演示装置、小型工件工位切换场景中都能适配。整套机构采用框架式基座设计，基座作为所有部件的安装基准，预留了足够的安装孔位，既可以独立作为小型执行单元使用，也能直接嵌入到小型自动化设备的机架中，不需要额外做复杂的适配改造。

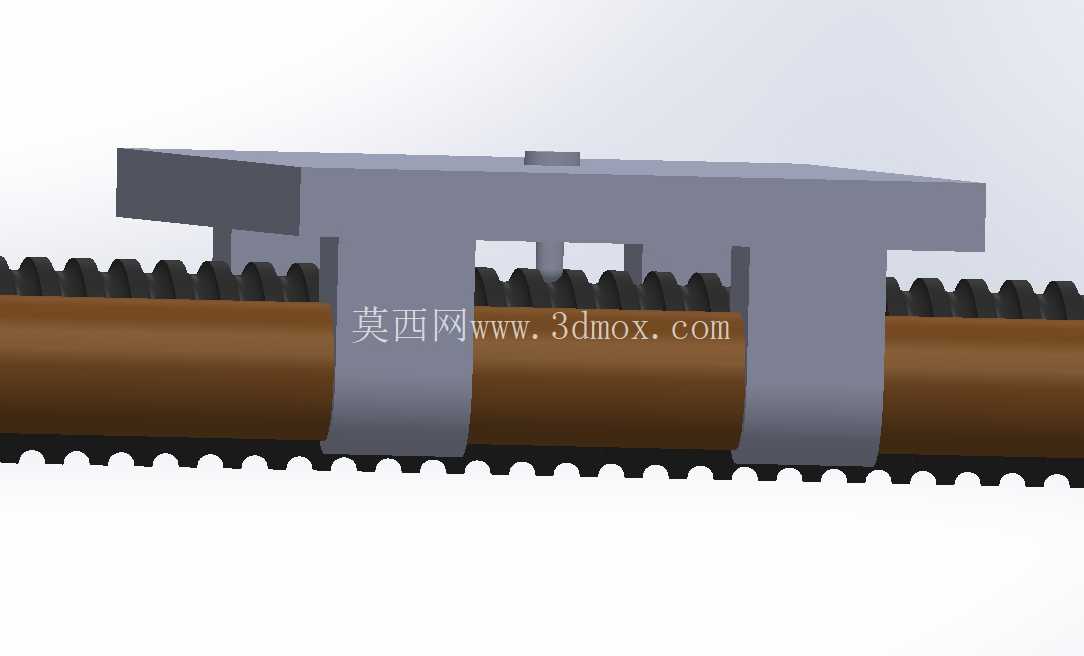

从结构设计逻辑来看，双光轴平行布置在丝杠两侧，滑台通过直线轴承与光轴配合，承担滑台运动过程中的径向载荷与倾覆力矩，避免丝杠承受额外的径向力，有效延长丝杠副的使用寿命。丝杠两端采用带座轴承支撑，一端通过联轴器与驱动端连接，保证传动过程中的同轴度，减少运转过程中的卡顿与异响。滑台台面预留了标准安装孔位，可根据实际使用需求加装夹具、吸盘、作业头等执行末端，适配不同的作业工况。

控制部分集成在机构端部的安装位上，控制模块外壳直接固定在基座端部，不需要额外外置控制箱，接线路径短，整体结构紧凑。控制逻辑可根据实际需求编写，能够实现滑台的定点停靠、变速运动、行程限位等功能，对于教学场景来说，可直接用于演示丝杠传动原理、直线运动控制逻辑，学生可以直接在这套机构上调试控制程序，观察传动效果，不需要从零开始搭建机械结构。对于小型非标设备开发来说，这套机构可以直接作为直线运动轴使用，减少重复设计的工作量，缩短开发周期。

安装边界方面，整套机构的基座采用一体式型材框架结构，底部为平面安装基准，可通过螺栓直接固定在设备台面或者机架上，安装时只需要保证基座的水平度，就能保证滑台运动的直线精度。滑台的运动行程可根据实际需求调整丝杠与光轴的长度，不需要改动整体的安装接口，适配不同行程的使用需求。运动过程中，双光轴的导向结构可以保证滑台运动的平稳性，即使在滑台单侧挂载小负载的情况下，也不会出现卡滞或者爬行的现象，适合低速、轻载的精准位移场景。

在实际应用中，这类小型丝杠滑台常被用于小型物料的分拣推送、实验仪器的样品位移动、3D打印设备的运动轴改造、小型点胶设备的进给轴等场景。相比皮带传动的滑台，丝杠传动的定位精度更高，传动间隙更小，启停位置的重复精度更有保障；相比齿轮齿条传动，丝杠传动的运行噪音更低，结构更紧凑，适合小行程的轻载应用场景。设计过程中特意将驱动端与控制端集成在同一侧，减少了机构整体的占用空间，布线时所有线路都可以沿着基座侧边的走线槽布置，避免线路干涉滑台运动，整体外观整洁，也方便后期的维护检修。

机构末端预留了硬限位安装位，可在行程两端加装限位开关，当滑台运动到极限位置时自动切断驱动信号，避免滑台超程撞击基座两端的支撑座，提升使用过程中的安全性。丝杠副可根据使用场景选择不同导程的规格，导程小的型号适合需要高精度微调的场景，导程大的型号适合需要快速进给的场景，整体结构的模块化程度高，部件替换方便，不需要对整体结构做大的改动就能适配不同的传动需求。
