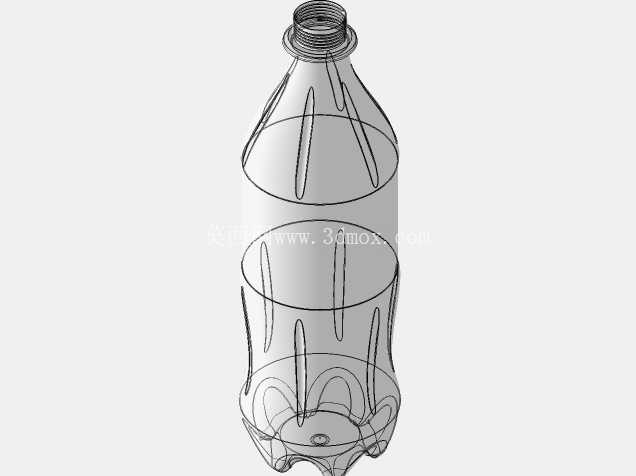

600毫升装塑料可口可乐瓶结构设计

日常快消饮品流通环节里，600毫升规格的PET塑料可乐瓶是终端铺货占比极高的包装载体，从自动化灌装生产线的高速适配，到仓储堆码的承重要求，再到终端消费者手持握持的使用体验，每一处结构细节都需要在建模阶段完成多维度的工程校核。做这个瓶体结构建模的时候，最先要锚定的是灌装线的适配边界：瓶口采用标准PCO1881螺纹规格，螺纹牙距、牙高、密封面的平面度公差要控制在0.1mm以内，才能和灌装线上的旋盖头精准匹配，避免高速旋盖时出现滑牙、密封不严漏液的问题，瓶口下方的防盗环连接桥厚度要控制在0.25-0.3mm区间，既要保证旋盖前防盗环和瓶身可靠连接不脱落，又要保证消费者开盖时连接桥能整齐断裂，不会出现毛边残留划手的情况。瓶身主体的容量控制是核心指标，满容量要控制在615-620毫升区间，预留出饮品灌装后热胀冷缩的空间，避免高温仓储环境下瓶体出现鼓胀变形。瓶身中部的标签粘贴区域要做微磨砂的平面处理，粗糙度控制在Ra1.6-Ra3.2之间，既保证OPP标签能通过热熔胶牢固粘贴，不会在运输过程中出现翘边、脱落，又不会因为表面过于粗糙导致标签粘贴时出现气泡褶皱。瓶身的握持区域做了内凹的弧度处理，弧度曲率半径匹配成年人手掌的自然握持曲线，单侧内凹深度3mm，配合瓶身周向分布的8条竖向加强筋，既可以提升消费者手持时的贴合度，避免满瓶状态下瓶身打滑脱手，又能提升瓶身的环向刚度，减少灌装、运输过程中因为挤压出现的瓶身凹陷变形。瓶底的花瓣式结构是整个瓶体设计的技术核心，五瓣式的凹凸结构首先要满足吹塑成型时的料流均匀分布，避免底部转角处出现料厚过薄导致的应力开裂，每个花瓣的凸起高度、圆角半径都经过承重校核，满瓶堆码5层时，底部应力可以通过花瓣的斜面结构均匀分散到整个瓶底接触面，不会出现局部应力集中导致的瓶底塌陷。同时花瓣结构的中心内凹设计，可以让瓶体在灌装线的输送导轨上平稳站立，底部的支撑点共5个，每个支撑点的平面度公差控制在0.2mm以内，避免高速输送时瓶体出现倾倒、卡线的问题。建模过程中还要重点考虑吹塑工艺的拔模角度，瓶身所有竖向结构的拔模角度不小于1°，底部花瓣结构的拔模角度不小于3°，避免吹塑脱模时出现结构拉伤、料壁撕裂的问题。瓶身整体的壁厚分布要做差异化设计：瓶口螺纹区域壁厚控制在2.2-2.5mm，保证螺纹连接的结构强度；瓶身主体区域壁厚控制在0.28-0.32mm，在满足结构强度的前提下尽可能减少PET原料用量，控制包装成本；瓶底承重区域壁厚控制在0.35-0.4mm，提升堆码和跌落测试时的抗冲击性能。从实际应用场景来看，这个规格的瓶体要适配从-5℃的冷藏陈列到45℃的夏季露天仓储的温度区间，建模时要把PET材料的热变形参数代入结构仿真，验证不同温度下瓶体的变形量，确保在极端温度环境下瓶体不会出现失稳变形、密封失效的问题。另外瓶身的肩部过渡区域采用大圆角过渡，圆角半径不小于15mm，既可以减少吹塑成型时的料流堆积，避免肩部出现料厚不均导致的透光差异，又能降低灌装时液体冲击肩部产生的泡沫，提升灌装效率。
