复古卡式录音带外壳压铸成型结构设计

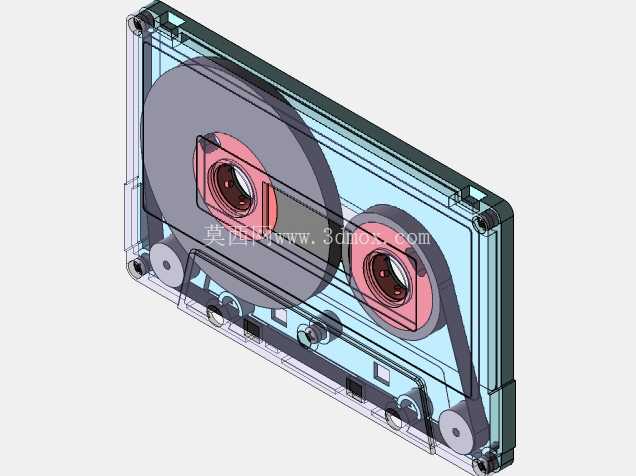

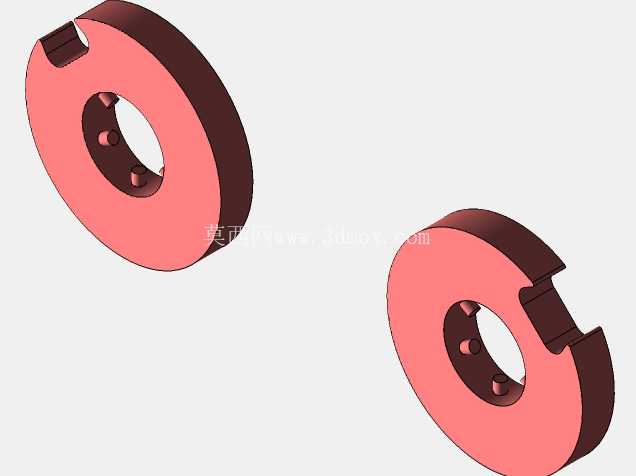

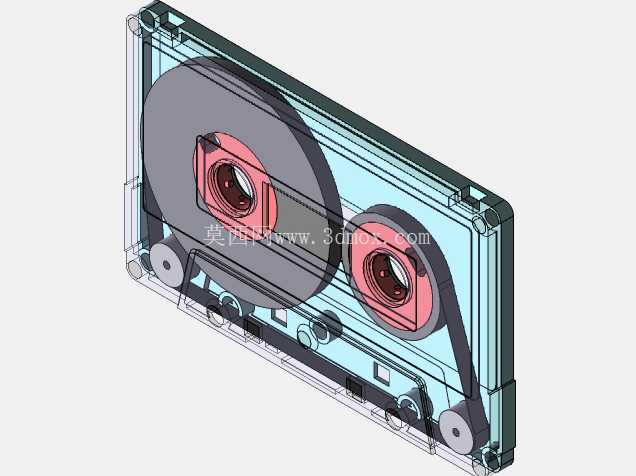

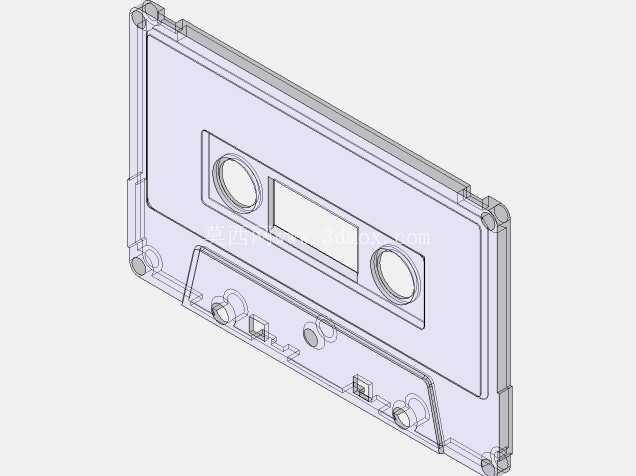

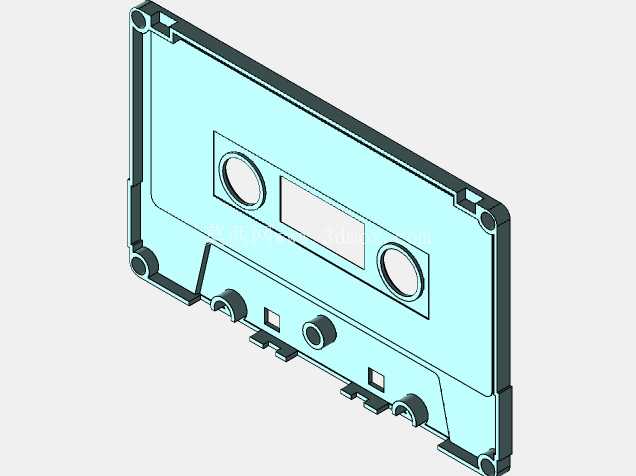

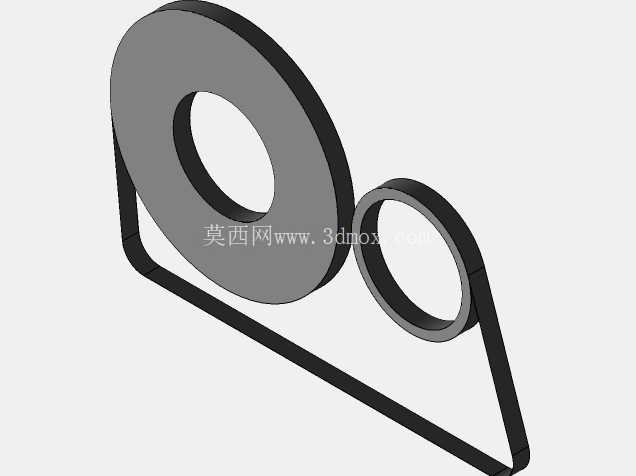

本次呈现的卡式录音带压铸结构设计，核心面向复古影音配件复刻、怀旧文创产品开发、老式音频设备维修替换件生产等实际应用场景，区别于常规消费电子外壳的注塑成型方案，这套结构针对锌合金压铸工艺做了全流程适配，能够满足小批量定制化生产、金属质感复古配件加工的实际需求。从实际使用维度来看，这套结构完整还原了标准卡式录音带的所有功能边界：外壳主体的两个带盘轴孔位严格匹配通用卡带的盘芯安装尺寸，公差控制在0.05mm以内，能够保证装入标准磁带盘芯后，带盘转动无卡滞、无轴向窜动，适配绝大多数老式卡座、随身听的带仓定位尺寸；底部的三个定位凸台与压带轮让位槽完全遵循通用卡带的外形规范，装入设备后压带轮能够精准贴合磁带工作面，主导轴的定位缺口尺寸与通用规格完全一致，不会出现装仓后卡滞、走带偏移的问题。设计过程中优先考虑了压铸工艺的成型特性：外壳主体的壁厚做了均匀化处理，整体壁厚控制在1.2mm，局部加强筋位置厚度不超过1.5mm，避免压铸过程中出现缩孔、冷隔等成型缺陷；所有转角位置都做了R0.3mm的圆角过渡，既能够减少压铸时的金属液流动阻力，也能避免后续使用过程中应力集中导致的边角开裂；外壳上下盖的扣合结构采用了嵌入式卡扣设计，卡扣的脱模斜度设置为1.5度，既保证压铸后能够顺利脱模，也能让上下盖扣合后具备足够的结合力，不需要额外打胶或者螺丝固定就能满足日常使用的结构强度。外形尺寸方面，整体长宽高严格遵循标准卡带的通用尺寸规范，长度控制在100mm，宽度64mm，整体厚度12mm，所有外轮廓的尺寸公差都控制在±0.1mm以内，能够适配所有标准卡带的收纳盒、带仓安装空间，不会出现尺寸偏大无法装仓、尺寸偏小定位松动的问题；外壳正面的两个带盘观察窗采用了下沉式台阶设计，台阶深度0.8mm，后续可以粘贴透明标识片或者直接做镂空处理，满足不同的外观定制需求；侧面的写保护缺口结构也做了完整还原，缺口尺寸与通用卡带一致，能够适配卡座设备的写保护检测机构，装入设备后可以正常触发写保护识别，不会出现误识别的问题。针对压铸生产的实际需求，这套结构的分型面设置在外壳上下盖的结合面位置，分型线做了隐藏式处理，合模后产生的飞边位于外壳的侧边棱线位置，后续只需要简单的抛丸处理就能去除，不会影响外观面的平整度；所有的孔位都采用了碰穿结构设计，避免采用插穿结构导致的模具型芯易损问题，能够有效提升模具的使用寿命，降低批量生产的成本；外壳背面的标签粘贴区域做了0.1mm的下沉处理，粘贴标签后标签表面与外壳边缘齐平，不会出现标签凸起被剐蹭脱落的问题，同时下沉区域的表面粗糙度控制在Ra1.6，能够保证标签粘贴的附着力，避免长期使用后标签起翘。从结构强度的角度考虑，外壳内部的带盘支撑柱做了局部加厚处理，支撑柱根部设置了R0.5mm的加强圆角，能够承受带盘转动时的径向作用力，长期使用不会出现支撑柱断裂的问题；外壳边缘的防撞凸棱高度0.3mm，日常放置或者跌落时能够优先接触接触面，避免外壳主体的外观面被刮花，同时凸棱的位置与带仓的定位槽对应，装入设备后能够起到辅助定位的作用，减少走带过程中的外壳晃动。这套结构既可以直接用于锌合金压铸生产金属质感的复古卡带外壳，也可以作为结构设计参考，调整壁厚参数后适配注塑工艺生产塑料材质的卡带配件，能够覆盖文创周边制作、老式音频设备维修、复古数码配件开发等多个领域的实际使用需求，所有结构细节都经过了装配可行性校验，不存在脱模困难、装配干涉的问题，能够直接对接生产环节做模具开发。
