双工位协同焊接作业工装夹具结构

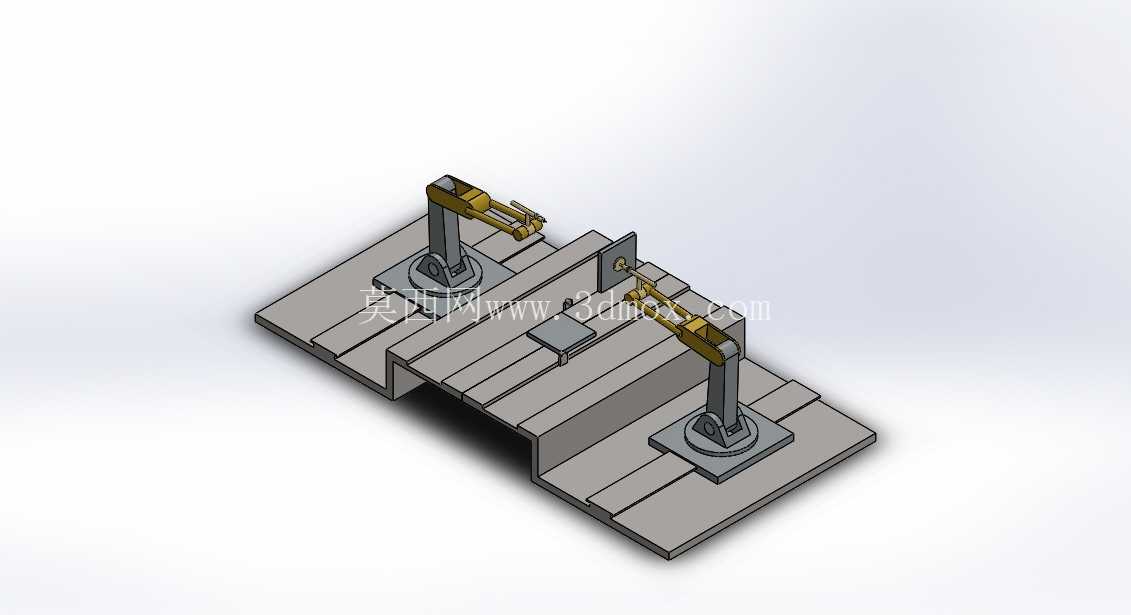

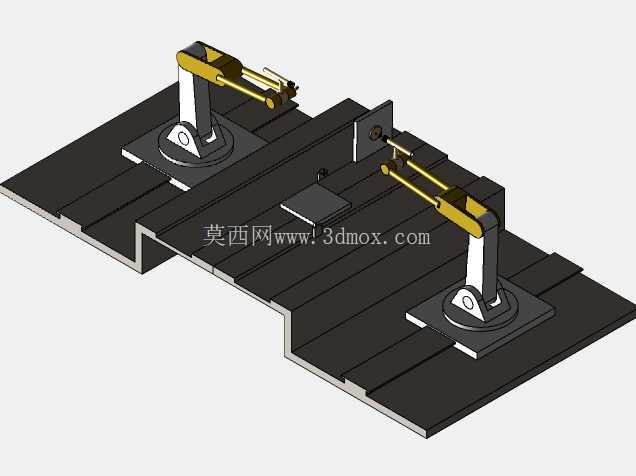

　　这套焊接作业工装结构，主要面向中小型结构件的批量焊接工序场景，常见于五金加工、小型金属构件生产、阀门配件焊接等车间工位，用来替代传统手工划线定位、手持工件施焊的作业模式，解决人工装夹定位偏差大、焊接过程工件移位、双焊缝施焊需要反复翻面的实际生产痛点。从结构布局来看，整体采用槽型工作台作为承载基底，工作台面开设等距排布的T型槽，所有装夹组件均可沿槽道调整固定位置，适配不同长宽尺寸的待焊工件，不需要额外打孔改造台体，安装边界可覆盖台面上两套装夹臂的最大行程范围，单臂的水平回转角度可覆盖0到180度区间，垂直方向的夹持高度可通过立柱上的锁紧结构无级调整，能适配不同厚度、不同搭接形式的焊接工件。

　　两套对称布置的夹持臂分别对应工件的两个待焊焊缝位置，作业时可先将待焊的两个构件靠紧定位挡块，调整夹持臂的压头位置压紧工件搭接边，不需要操作人员全程手扶固定，施焊过程中焊枪的操作空间不会被夹持结构遮挡，压头采用绝缘耐磨材质，避免焊接过程中电流分流灼伤工件表面，也能防止焊接飞溅粘连压头影响后续装夹精度。设计过程中优先考虑了工位的操作便利性，夹持臂的回转关节采用阻尼锁紧结构，调整角度时可单手操作扳动锁紧手柄，不需要额外借助扳手类工具，定位挡块采用可拆卸式结构，当加工异形工件时可快速更换对应形状的定位块，不需要整体更换工装台。

　　底座的槽型结构一方面作为T型槽的安装载体，另一方面可承接焊接过程中产生的焊渣、飞溅碎屑，台体边缘预留的排渣缺口可在工位清扫时直接将碎屑扫入收集容器，减少日常维护的工作量。两套装夹臂的安装间距可根据工件长度灵活调整，最小间距可适配巴掌大小的小型阀件焊接，最大间距可覆盖长度接近半米的长条形构件焊接，压头的压紧力可通过臂身的调节旋钮微调，针对薄壁工件可降低压紧力避免装夹变形，针对厚板重载工件可加大压紧力防止焊接热变形导致的焊缝错位。

　　整套结构没有冗余的复杂传动部件，所有运动调节环节均采用手动机械锁紧结构，日常维护只需要定期给回转关节加注润滑脂、清理T型槽内堆积的焊渣即可，不需要复杂的电控系统维护，适合中小型加工车间的低成本焊接工位升级改造，也可作为自动焊接设备的前置手动预定位工装使用，配合自动焊枪完成高精度焊缝的焊接作业。在实际使用场景中，操作人员可在完成一侧焊缝焊接后，直接转动工件或者调整夹持臂位置完成另一侧焊缝的施焊，不需要反复松夹、重新定位工件，单工位的作业效率相比传统手工装夹模式可提升四成以上，同时装夹定位的重复精度可控制在0.2毫米以内，能有效减少因为定位偏差导致的焊缝偏斜、焊穿、虚焊等质量问题，降低后续焊缝打磨、补焊的返工工作量。工作台的底部预留了地脚安装孔，可直接固定在车间地面或者焊接作业架上，不会因为频繁扳动夹持臂导致台体移位，整体结构的重心落在台体中心区域，即使夹持臂完全伸出到最大行程位置，也不会出现台体倾翻的风险。
