相机外壳精密塑料注射成型模具结构

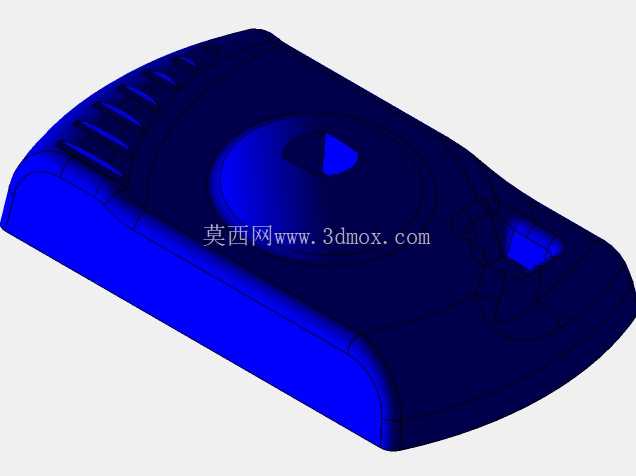

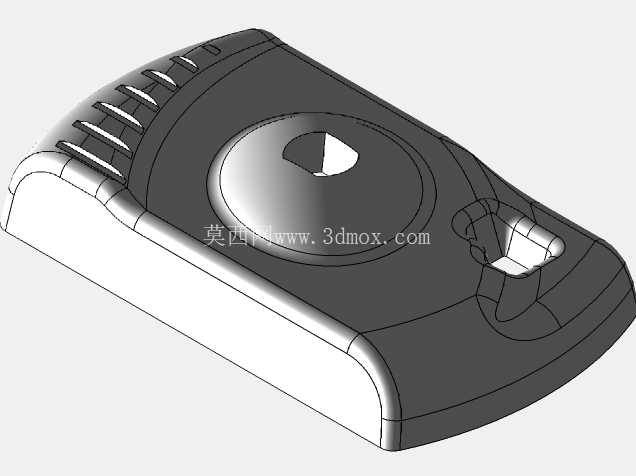

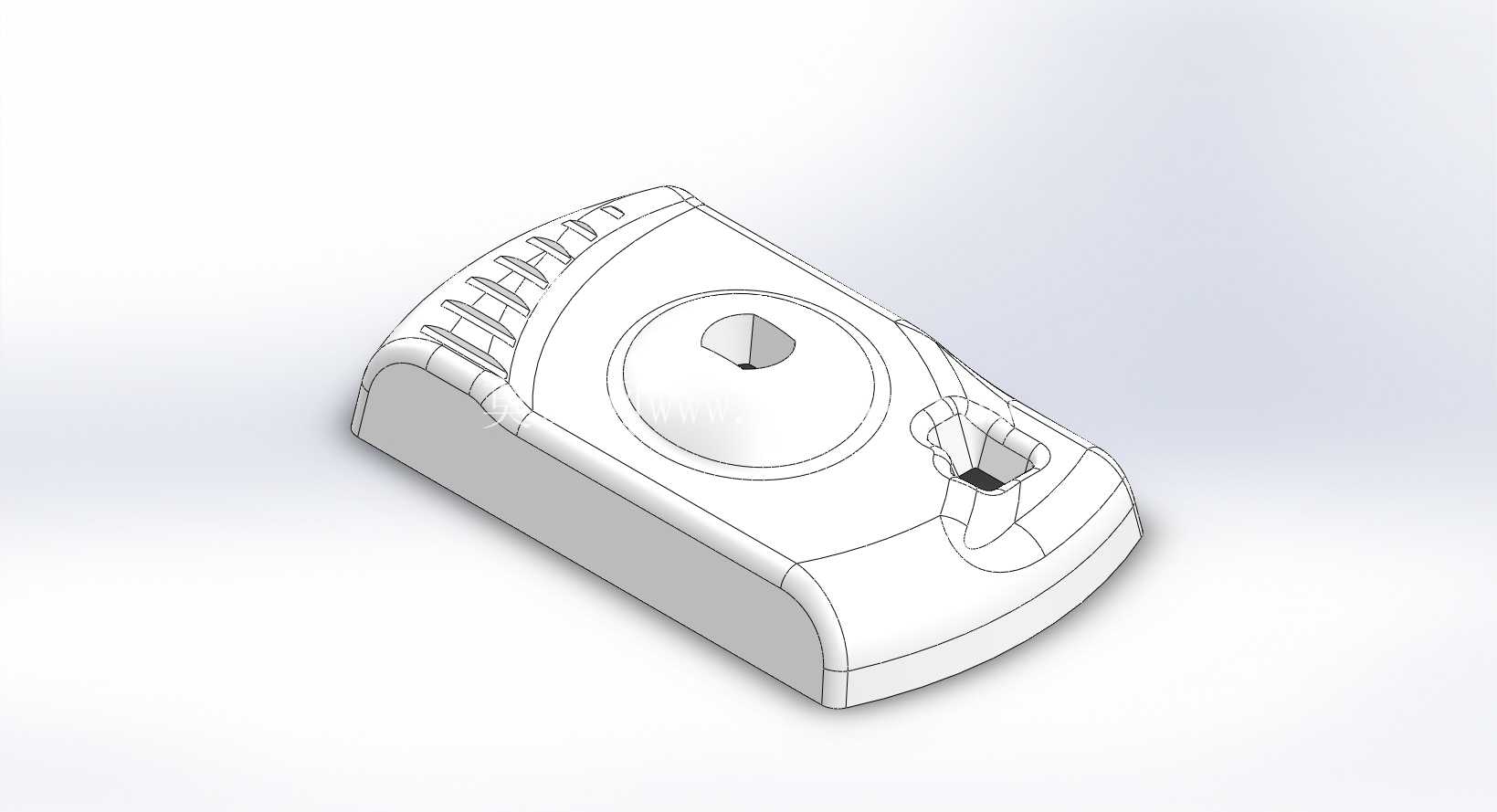

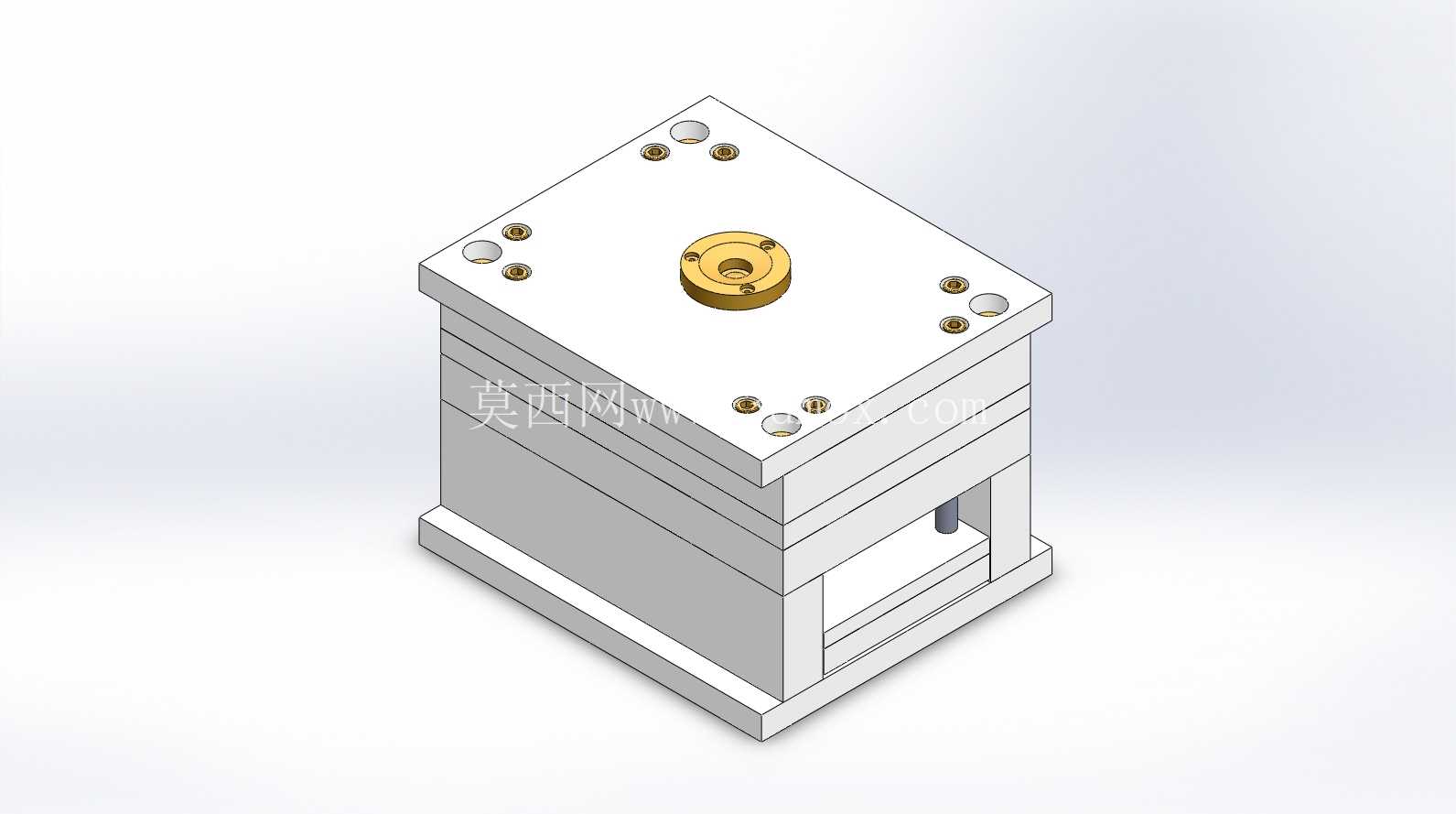

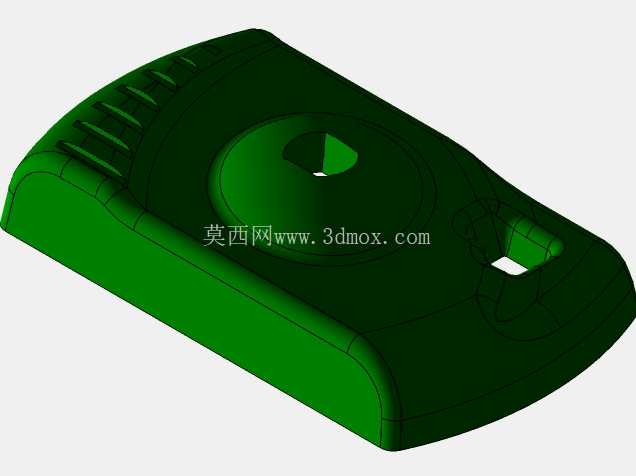

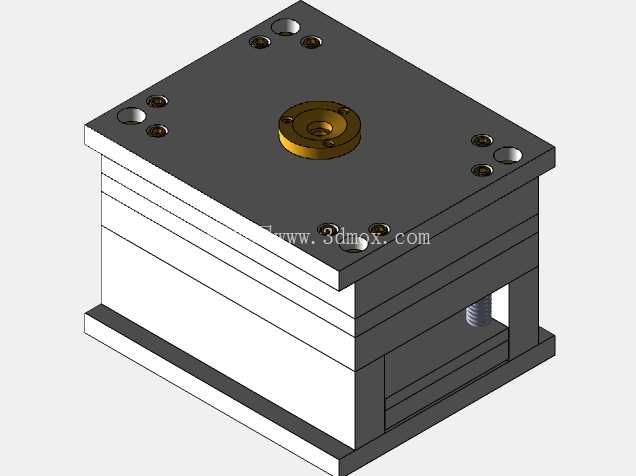

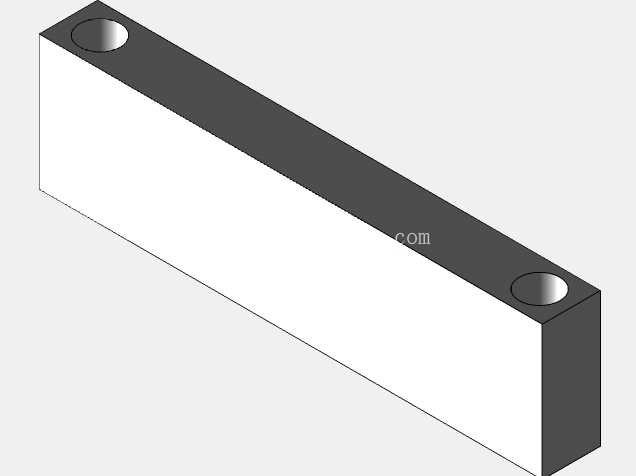

　　这套相机外壳注塑成型模具，面向消费电子类精密塑料件的量产场景设计，适配小型精密注塑机的安装规格，整体模架采用标准龙记细水口模架衍生结构，上下模合模后整体外形规整，安装孔位完全匹配常规120吨级卧式注塑机的模板定位尺寸，无需额外加装过渡垫板即可完成上机装夹。从实际生产用途来看，这套模具专门针对相机类产品的薄壁外壳成型开发，成型后的塑件具备较高的尺寸精度，能够满足相机内部光学组件、电子元器件的装配公差要求，避免因塑件翘曲、尺寸偏差导致的后续组装卡滞、光学组件对位不准等问题。

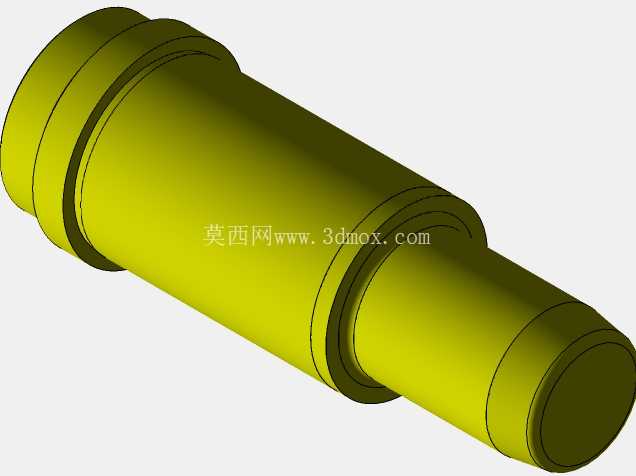

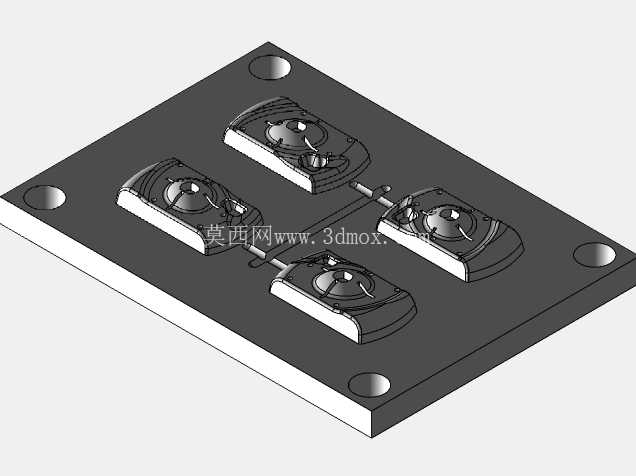

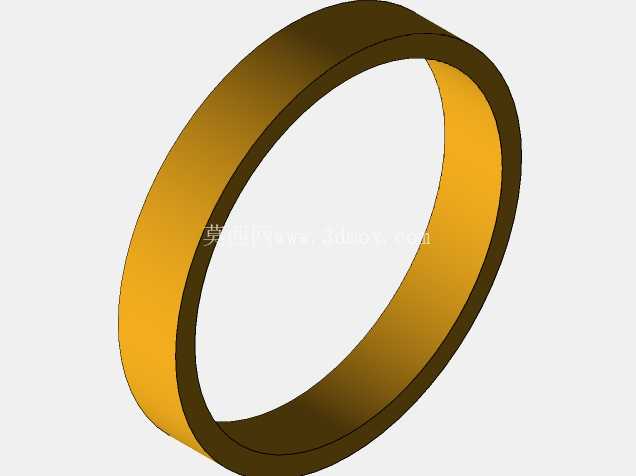

　　在功能特性设计上，模具的定模侧设置了独立的定位环与浇口套，定位环突出定模板的高度符合注塑机定模固定板的沉孔深度要求，浇口套的进料口弧度与注塑机喷嘴球面弧度完全匹配，可减少注射过程中的熔料溢边、压力损失问题。模具的分型面设置在相机外壳的最大轮廓边界处，分型面贴合处做了0.02mm的精配研合，合模后无错位飞边，针对相机外壳表面的外观要求，型腔侧采用了镜面抛光处理，成型后的塑件表面无需额外打磨即可直接做后续的表面喷涂、丝印工序。

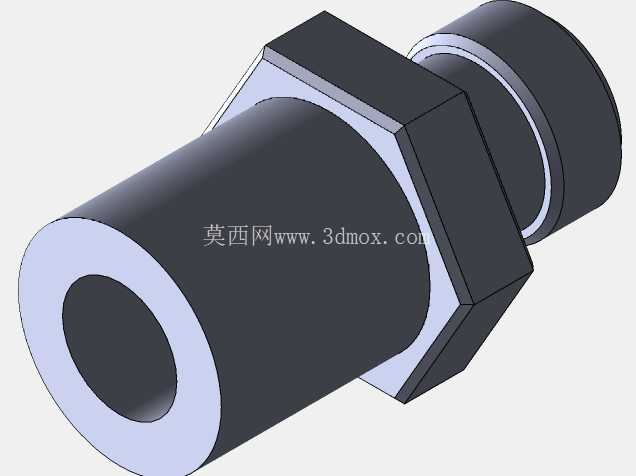

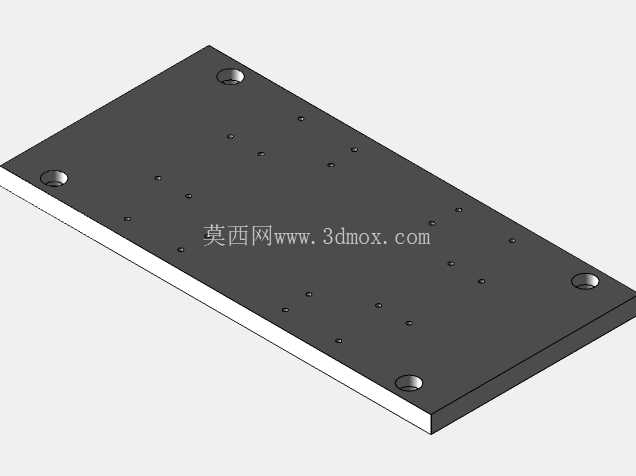

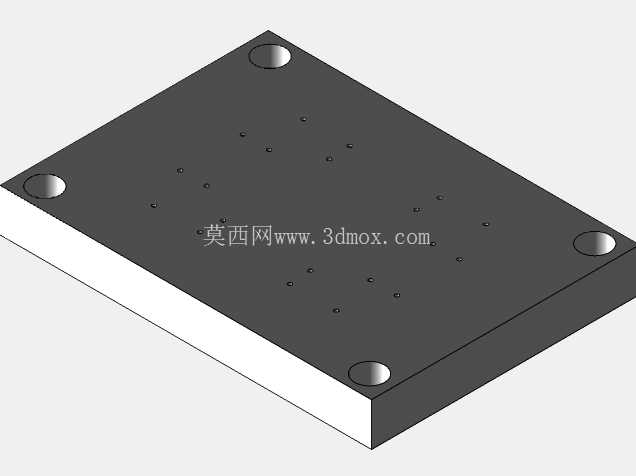

　　设计思路上，这套模具优先考虑了薄壁件的填充平衡性，浇注系统采用点浇口进胶方式，浇口位置设置在塑件内侧非外观面，开模时浇口可自动拉断，无需人工修剪浇口残留，减少后续工序的人工成本。冷却回路采用环绕式布局，在型腔、型芯侧分别设置了独立的循环水路，水路距离型腔壁的距离保持在15-20mm的合理区间，既保证冷却效率均匀，避免塑件因冷却不均产生的翘曲变形，又不会因水路距离型腔过近导致的型腔壁强度不足、长期生产出现凹陷开裂问题。顶出机构采用顶针+推块组合的方式，针对相机外壳的薄壁边缘位置设置扁顶针，受力面积更大，顶出过程中不会顶穿、顶白塑件，针对外壳内部的装配柱位置设置圆形顶针，保证顶出受力均匀，开模后塑件可平稳脱离型芯，不会出现变形卡滞。

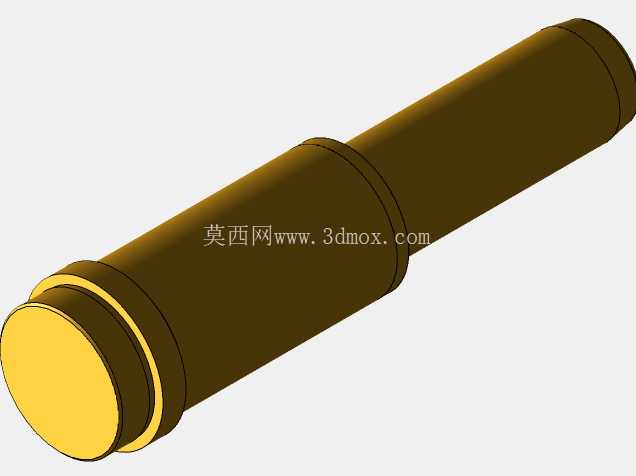

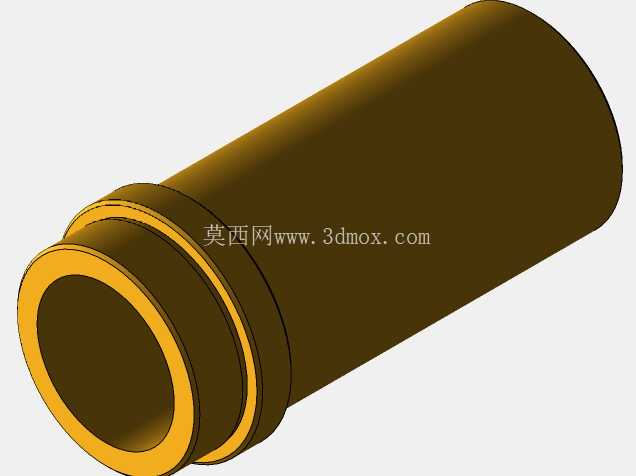

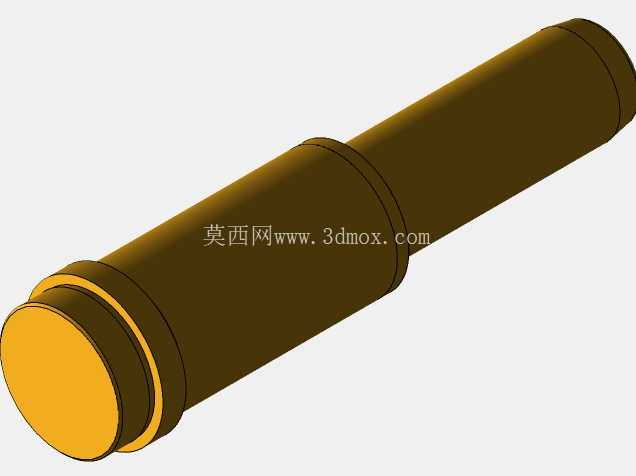

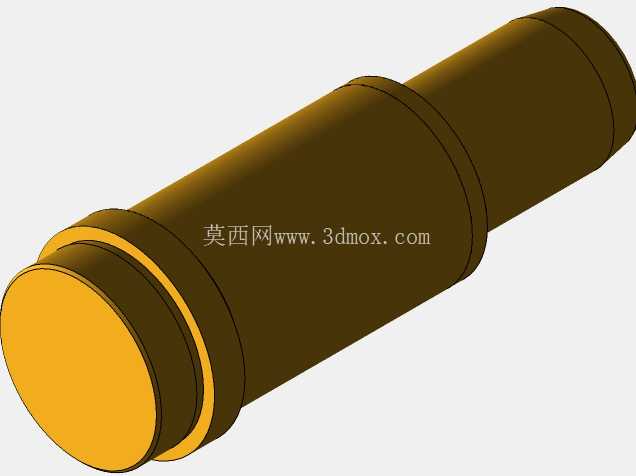

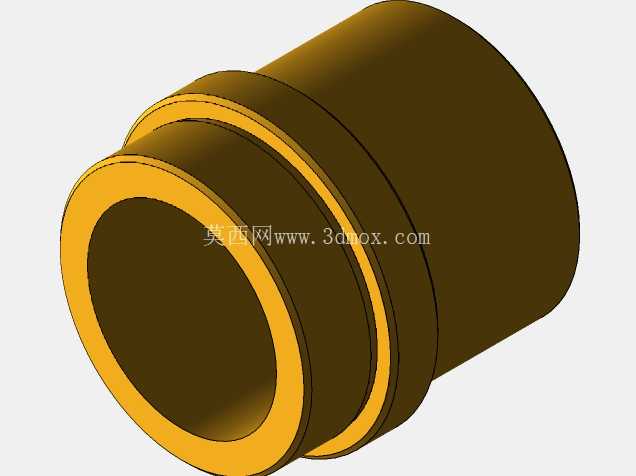

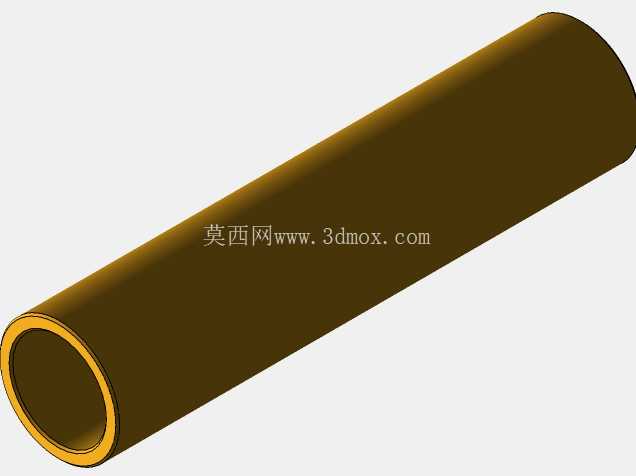

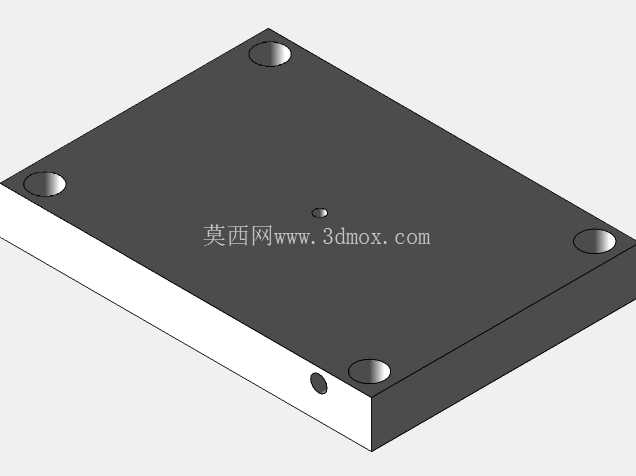

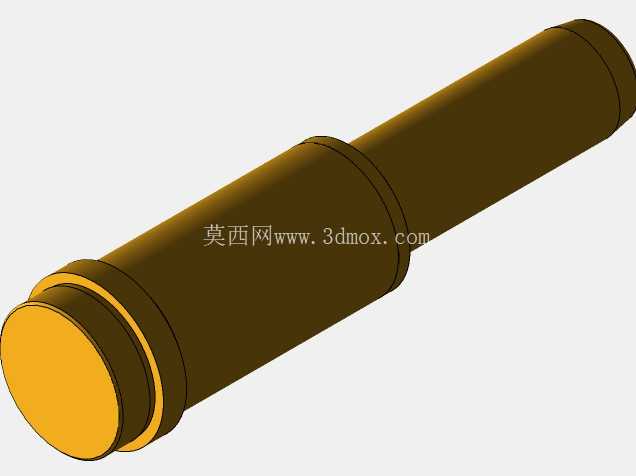

　　安装边界方面，模具的整体长宽尺寸控制在300mm*300mm以内，闭合高度符合对应吨位注塑机的最小模厚要求，开模行程预留了足够的取件空间，取出成型后的相机外壳时不会与模具上的导柱、紧固件产生干涉。模具的导柱导套设置在模架四个角位，导柱做了渗碳淬火处理，长期开合模的磨损量极小，可保证数万模次的合模精度不出现偏移。针对相机外壳上的细小装配孔位，模具上设置了独立的小型芯组件，小型芯采用快换结构，长期生产出现磨损、断裂时可快速更换，无需拆动整套模具的核心结构，大幅减少停机维修的时间成本。模具的动模侧还设置了专用的垃圾钉、复位杆，合模时顶出机构可精准回位，避免出现顶针碰撞型腔的问题，整套结构的设计完全围绕精密消费电子塑件的量产需求展开，兼顾了成型精度、生产效率与长期使用的维护便利性。
