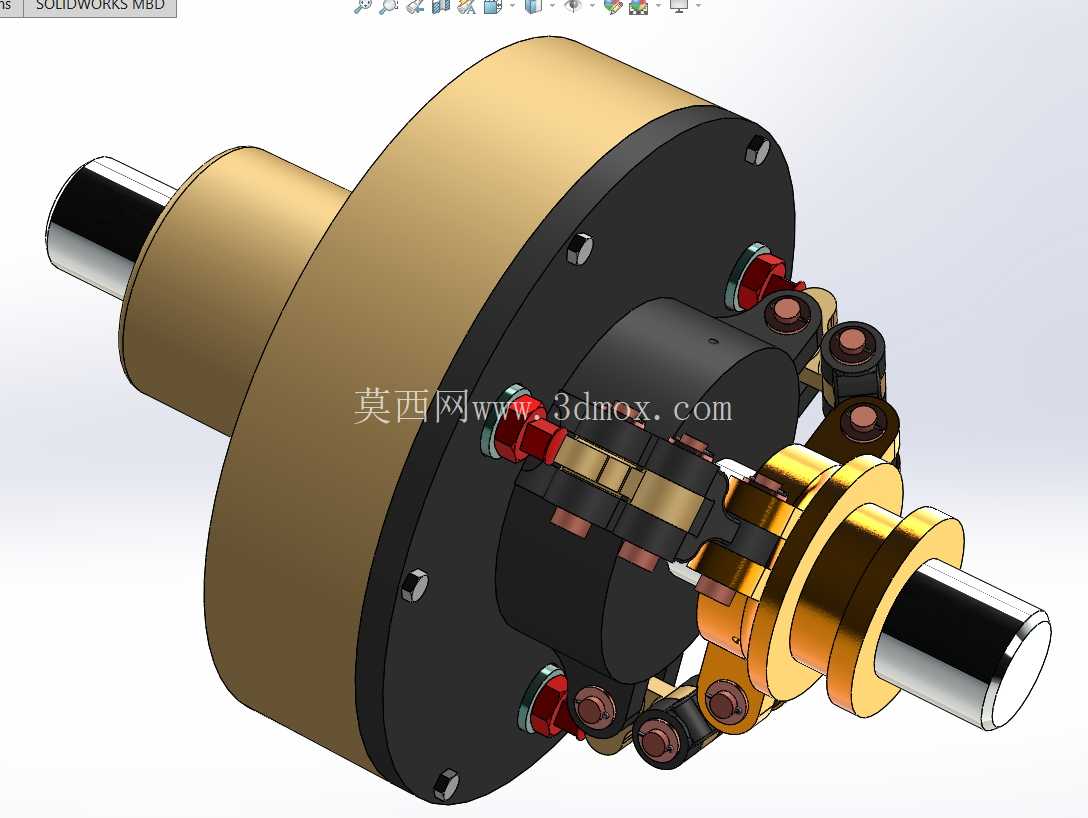

在机床主轴传动、工程机械换挡机构、重型设备过载保护这类需要频繁接合、断开动力传递的工况里,多片摩擦离合结构是应用占比极高的传动部件,和单片式离合结构相比,它不需要大幅增大径向尺寸就能传递更大的扭矩,在安装空间受限的传动箱内部,这种结构优势体现得尤为明显。做这套结构的三维建模时,首先要明确的是摩擦片组的排布逻辑:主动摩擦片通过外花键和主动轮毂连接,随输入轴同步转动,从动摩擦片通过内花键和从动毂连接,将扭矩传递给输出端,两组摩擦片交替叠装,当压紧机构施加轴向压力时,片与片之间的摩擦力会形成足够的摩擦扭矩,带动从动端同步运转,当轴向压力卸除时,片组之间保留均匀的分离间隙,主动端和从动端完全脱开,切断动力传递路径。建模过程中需要重点控制的尺寸边界有几个核心部分:首先是摩擦片的内外径尺寸,这直接决定了有效摩擦半径,结合设计要求传递的额定扭矩,反推所需的摩擦面数量时,要预留15%左右的扭矩裕量,避免长期运转后摩擦片磨损导致传递扭矩不足;其次是分离间隙的控制,每两片相邻摩擦片之间的分离间隙要控制在0.2mm到0.3mm之间,间隙过大会导致离合接合行程过长,操纵机构需要的位移量超出设计范围,间隙过小则容易出现分离不彻底、带排扭矩过大的问题,长时间空转时会造成摩擦片不必要的磨损,还会升高传动箱内部的油温。从安装适配的角度看,这套结构的轴向安装尺寸要匹配传动箱的预留空间,主动端的输入接口、从动端的输出接口要和上下游的轴系、花键参数完全匹配,建模时要提前校核花键的配合公差,避免出现安装干涉。结构设计上,摩擦片的基片采用65Mn弹簧钢材质,表面烧结铜基摩擦材料,既能保证足够的摩擦系数,又能在频繁接合的工况下保持较好的耐磨性,同时摩擦片表面开有径向的油槽,湿式工况下润滑油可以通过油槽均匀分布在摩擦面之间,带走接合过程产生的热量,同时减少摩擦片的磨损。压紧机构的力传递路径要做同轴度校核,轴向压力要均匀作用在摩擦片组的整个端面上,避免出现局部压力过大导致摩擦片偏磨的问题,建模时要保证压盘的导向面和轴线的同轴度公差在0.02mm以内,确保压盘轴向移动时不会出现卡滞。在实际应用场景中,这类多片摩擦离合结构可以通过控制轴向压紧力的大小,实现半联动的动力传递状态,在设备启动时可以平缓加载扭矩,避免刚性接合带来的冲击载荷对上下游传动部件造成损伤,同时当设备出现过载情况时,摩擦片之间会出现打滑,能够保护传动链上的齿轮、轴类零件不会因为瞬时过载出现断裂损坏。建模过程中还要考虑摩擦片磨损后的补偿空间,压紧机构的行程要预留足够的补偿量,当摩擦片磨损量达到设计阈值时,不需要拆解整个传动箱就能调整压紧行程,降低设备的维护成本。另外,结构的润滑通道要在建模时同步设计,保证润滑油能够顺利进入摩擦片组的核心区域,避免出现干摩擦的工况,同时回油通道要保持通畅,避免离合内部积存过多润滑油造成带排扭矩增大。从装配逻辑上看,整套结构的零件要按照从主动毂到摩擦片组、再到压盘、分离机构的顺序依次装配,每个零件的装配基准要统一以轴线为基准,避免累积公差导致整个离合结构的同轴度超差,建模时要对所有配合面做干涉检查,特别是压盘移动到最大行程位置、摩擦片完全压紧的位置,以及压盘回位到初始位置、摩擦片完全分离的位置,两个极限位置都要确认没有零件干涉,保证实际装配后机构动作顺畅。
