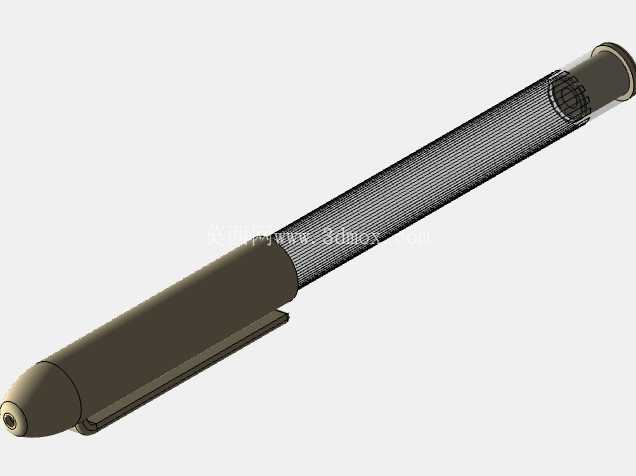

简易按动式圆珠笔结构三维数模

日常办公与学习场景中，圆珠笔是普及率最高的书写工具之一，这款简易结构的圆珠笔三维数模，还原了常规按动式圆珠笔的核心装配关系，可作为文具类产品结构设计的参考基础件使用。从实际使用场景来看，这类简易圆珠笔多用于批量办公采购、学生日常书写、会议记录等高频书写场景，结构设计偏向耐用性与低成本量产导向，没有多余的装饰性结构，所有部件都服务于核心书写功能。

从功能特性来看，这款数模还原的圆珠笔采用常规的按压出芯结构，笔身主体为直筒式设计，搭配侧置笔夹，可方便夹在笔记本、工装口袋外侧，避免滚落丢失。笔身握持段做了微收的锥度过渡，贴合日常握持时的手指弧度，长时间书写不易产生硌手的不适感；笔帽端的按压结构预留了标准按动行程空间，内部可适配常规规格的圆珠笔芯弹簧、按动卡位结构，出芯与收芯的卡位行程控制在3mm左右，符合日常使用的按动手感需求，不会出现按动卡顿或者卡位失效的问题。

设计思路上，这款数模优先考虑了量产开模的便利性，所有外观面都做了合理的拔模斜度处理，笔身主体采用薄壁圆筒结构，壁厚控制在1.2mm，既可以保证注塑成型时的材料流动性，避免出现缺胶、缩痕等成型缺陷，也能控制整体产品重量，单支笔整体重量可控制在10g以内，长时间携带不会有负重感。笔夹部分采用与笔身下段一体化的结构设计，减少了单独装配笔夹的工序，降低组装成本，笔夹的夹持间隙控制在2mm，可适配常规厚度的纸张、笔记本封面、薄款工装面料，夹持力适中，不会因为夹持力过大夹坏纸张，也不会因为夹持力过小容易脱落。

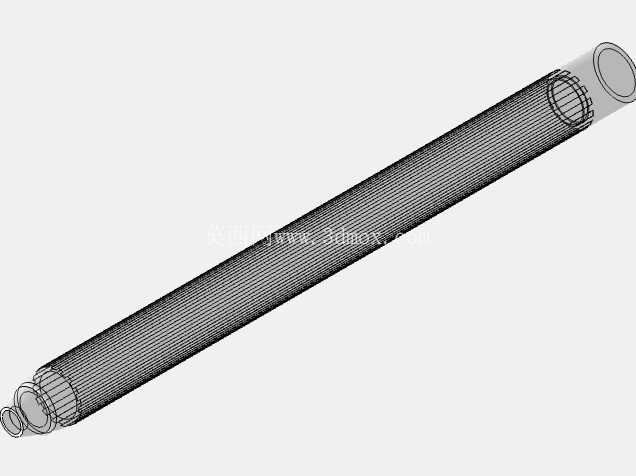

外形尺寸与安装边界方面，这款圆珠笔整体长度控制在140mm，笔身最大外径为10mm，握持端最小外径为6mm，整体尺寸符合成年人手部握持的舒适区间，不会因为笔身过粗导致握持费力，也不会因为笔身过细容易弯折。内部安装空间适配市面上通用的67mm长度标准圆珠笔芯，笔芯安装位预留了0.2mm的径向间隙，方便笔芯顺畅装配，不会出现卡滞；笔尖出孔位置做了1mm的倒角过渡，避免笔芯伸出时刮蹭孔壁，导致出墨不畅。笔身上段的防滑纹理采用细密的环形滚花设计，既可以增加手部拧动笔身更换笔芯时的摩擦力，也不会因为纹理过深积攒污渍，方便日常擦拭清洁。

从结构装配逻辑来看，这款圆珠笔的部件分为笔身上筒、笔身下筒、笔夹、按动头、笔尖护套五个核心外观件，内部预留了弹簧、笔芯、卡位转轮的安装空间，所有配合面都采用间隙配合设计，配合公差控制在0.05mm-0.1mm之间，既可以保证部件之间转动、滑动顺畅，也不会因为间隙过大出现晃动感，提升书写时的稳定性。需要注意的是，这款数模标注了尺寸为参考值，实际开模生产时需要根据选用的塑料材料收缩率、笔芯供应商的实际尺寸做对应调整，尤其是笔芯卡位的台阶尺寸，需要匹配实际选用的笔芯法兰直径，避免出现笔芯窜动、按动时出芯长度不稳定的问题。在做衍生设计时，也可以在这个基础结构上增加防滑橡胶握套、装饰性外观面，拓展不同定位的产品系列，核心装配尺寸不需要做大幅调整，即可快速完成系列化产品的开发，缩短设计周期。
