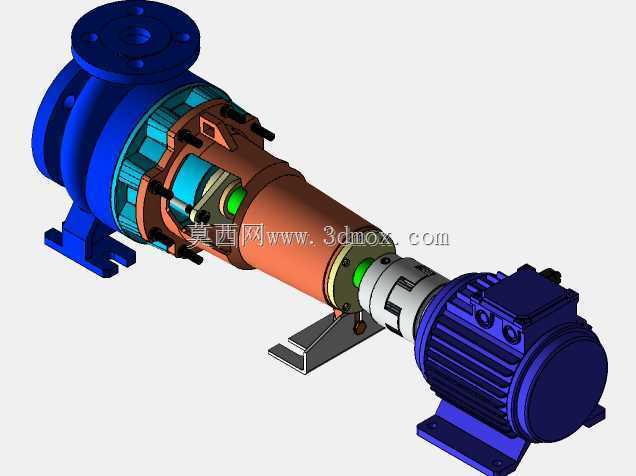

直联式单级离心泵整机结构三维设计

　　这款直联式离心泵的结构设计，首先围绕工业流体输送场景的实际安装需求展开，在化工循环水、市政给排水、暖通空调冷热水循环、中小型生产工艺流体输送等场景中，这类直联结构的泵型因为省去了中间传动的皮带轮、独立轴承座部件，整体轴向尺寸更紧凑，对安装空间的预留要求更低，很适合设备集成度高、泵房空间有限的项目选型使用。从结构拆分来看，泵头部分采用端吸式法兰接口设计，进出口法兰的螺栓孔位、密封面凸台尺寸完全匹配常规工业管路的连接标准，安装时不需要额外加工过渡接头，能直接对接同通径的工业管路，减少现场安装的加工工作量。

　　泵体内部的叶轮采用闭式结构设计，流道的曲面过渡做了顺滑处理，建模时针对叶轮入口的倒角、叶片出口的安放角做了细节还原，能有效降低流体在泵腔内部的湍流损失，匹配常规清水或低粘度、无硬质颗粒的流体输送工况，运行时的水力效率表现更稳定。泵体与电机之间的连接段，采用了加长型的联接支架结构，支架上预留的安装脚可以直接固定在混凝土基础或者钢制机座上，支架与泵体、电机端的配合止口做了同轴度定位设计，装配时能快速保证泵轴与电机输出轴的对中精度，减少因为轴系不对中带来的振动、密封件过早磨损问题。轴封位置的结构在建模时还原了机械密封的安装腔体，腔体尺寸适配常规标准型机械密封，后期维护更换密封件时不需要对泵体做额外改造，降低运维的配件适配成本。

　　直联部分采用弹性联轴器结构，联轴器中间的弹性垫可以缓冲电机启动时的瞬时扭矩冲击，同时补偿少量的轴系径向、角向偏移，避免刚性连接带来的轴系应力集中问题。电机部分采用标准B3安装结构的卧式电机，电机的底脚尺寸、输出轴轴径、键槽规格都匹配通用工业电机的标准参数，后期如果需要更换不同功率等级的适配电机，不需要改动泵端的连接支架，只需要核对轴伸尺寸与安装孔位即可快速替换。整个泵组的安装支座做了加强筋设计，支座的地脚螺栓孔预留了足够的调节余量，现场安装时可以小幅调整泵组的水平度，不需要额外加工垫片来补偿基础的平面度误差。从外形边界来看，整个泵组的轴向总长度控制在常规同流量参数泵型的紧凑范围内，径向最大尺寸出现在电机风罩位置与泵体进口法兰处，安装时预留的检修空间只需要满足泵体侧、电机侧的拆卸余量即可，不需要预留过大的侧向操作空间。建模过程中对各个部件的装配干涉做了逐一校验，比如叶轮与泵腔内壁的间隙、密封件与轴套的配合余量、联轴器的轴向窜动间隙都按照实际装配公差做了预留，所有连接螺栓的长度、规格都按照实际受力等级做了匹配，不会出现螺栓过长干涉其他部件、或者螺栓过短啮合牙数不足的问题。

　　泵体的放水螺塞、排气螺塞位置也做了结构还原，现场调试时可以通过排气螺塞排净泵腔内的空气，避免气缚现象影响泵的启动性能，检修时可以通过放水螺塞排空泵腔内的残留介质，减少拆卸时的介质泄漏问题。这类直联离心泵的设计核心是在保证水力性能的前提下，尽可能压缩整机的结构尺寸，减少不必要的传动部件，降低整机的转动惯量，让电机启动时的电流冲击更小，同时减少日常运维的润滑点，因为没有独立的轴承座需要定期加注润滑脂，日常维护只需要检查机械密封的泄漏情况、电机的运行温度即可，运维工作量相比带联轴器底座的分体式泵组降低很多。在管路系统设计中，这类泵型通常会在进出口位置加装软接头、阀门与压力表接口，模型里的法兰结构已经预留了足够的螺栓操作空间，安装这些管路附件时不会出现扳手无法操作的问题。泵脚与电机脚的安装面处于同一水平基准，建模时统一了安装基准面，在工程出图时可以直接提取安装尺寸，不需要额外做基准转换，能直接给现场基础施工提供准确的尺寸依据。
