三向卸料倾斜翻转承载支架结构

　　在散料、周转箱类物料的车间转运、线边卸料作业场景中，常规单向翻转卸料机构往往受限于工位布局，只能完成单一方向的物料倾倒，遇到多工位并行、输送线交叉排布的作业环境时，需要额外配置转向机构或者调整载具停靠位置，不仅增加了作业等待时间，也会挤占线边的操作空间。这套三向卸料的倾斜承载机构，就是针对这类多方向卸料需求开发的结构方案，核心解决固定工位下不同方向输送线、料箱的对接卸料问题，不需要额外调整载具朝向，就能完成三个预设方向的物料卸载动作。

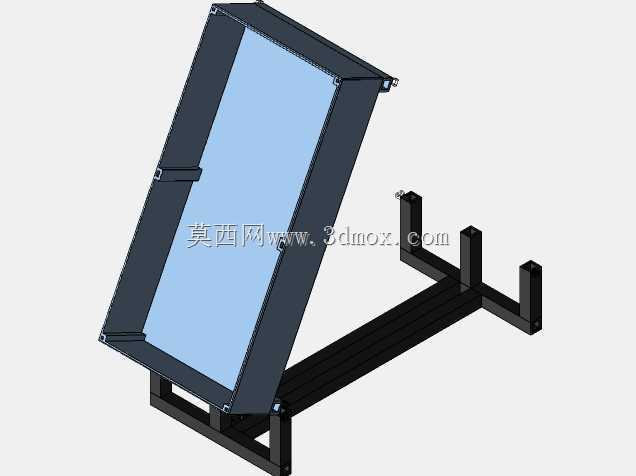

　　从实际功能逻辑来看，整套机构分为承载面板、支撑底架、铰接限位组件三个核心部分。承载面板采用框式加平板的结构设计，边框做了加厚折边处理，一方面提升面板整体的抗形变能力，避免满载状态下面板中部出现下凹变形，另一方面折边形成的围挡结构，可以在倾斜过程中对载具起到侧向限位作用，防止卸料过程中载具从面板侧方滑脱。面板表面做了平整处理，和载具底部接触的区域没有突出的紧固件，减少载具推入、拉出时的卡滞风险。支撑底架采用型材拼接的框架结构，底部预留了和地面或者固定工位台连接的安装孔位，安装时可以根据现场地面的平整度，通过调整垫片调整底架的水平度，保证铰接转轴的同轴度，避免翻转过程中出现卡涩。铰接组件的转轴布局是这套结构的核心设计点，三个方向的翻转铰接点分别布置在承载面板的三个侧边位置，每个铰接点都配套设置了对应的限位挡块，当需要向某一个方向卸料时，对应侧的铰接锁止机构释放，另外两个方向的铰接点保持锁止状态，承载面板就会绕着对应侧的转轴完成倾斜翻转，倾斜角度可以通过限位挡块的位置进行调整，常规作业状态下倾斜角度设置为40度到45度之间，这个角度区间既能保证箱式载具内的物料可以依靠自重完全滑出，又不会因为倾斜角度过大导致载具从面板上滑落。

　　设计过程中首先考虑的是不同工位的对接边界，三个卸料方向分别对应三条不同高度的输送线或者集料斗，所以每个方向的翻转限位高度都做了差异化设计，避免卸料时物料洒落出接料区域。承载面板的尺寸边界按照常用的车间周转小车的底部尺寸进行匹配，长度和宽度方向都预留了50mm的调整余量，可以兼容尺寸略有偏差的同类型载具，不需要额外制作转接托盘。支撑底架的高度设置考虑了人工操作的便利性，面板处于水平状态时，上表面距离地面的高度和常规周转小车的承载面高度保持一致，操作人员可以直接将小车推到面板上，不需要额外抬升载具，降低作业强度。铰接转轴的位置没有直接设置在面板的最边缘，而是向内缩进了100mm的距离，这样在翻转过程中，面板边缘的运动轨迹不会和侧边的输送线机架发生干涉，安装时只需要保证底架的安装位置和各侧接料设备的间距大于150mm，就可以满足全行程的运动安全距离，不需要额外预留过大的操作空间。

　　从结构强度的角度考虑，承载面板下方设置了横向和纵向的加强筋，加强筋的排布方向和翻转时的受力方向保持一致，满载翻转时面板的最大形变量控制在1mm以内，不会出现因为面板变形导致载具卡滞的情况。每个铰接点都配置了自润滑轴套，长期往复翻转作业时不需要频繁加注润滑脂，降低日常维护的工作量。锁止机构采用机械式的插销结构，水平状态下三个方向的插销同时锁止，保证载具停靠时面板的稳定性，不会因为人员倚靠或者载具推入时的冲击力出现意外倾斜。这套结构不需要配置复杂的动力元件，依靠操作人员手动施加推力就可以完成翻转动作，对于没有气源、电源的简易作业工位也可以直接安装使用，如果需要适配自动化作业场景，也可以在铰接位置加装气缸或者电动推杆，配合位置传感器就可以实现自动卸料动作，结构本身的拓展性较强。在实际安装调试时，需要重点保证三个铰接转轴的轴线处于同一水平面，否则翻转过程中会出现额外的侧向力，加速轴套的磨损，同时每个方向的限位挡块需要调整到统一的倾斜角度，保证每次卸料时的动作一致性，避免出现部分方向物料残留的情况。
