家用壁挂式一氧化碳探测报警装置结构设计

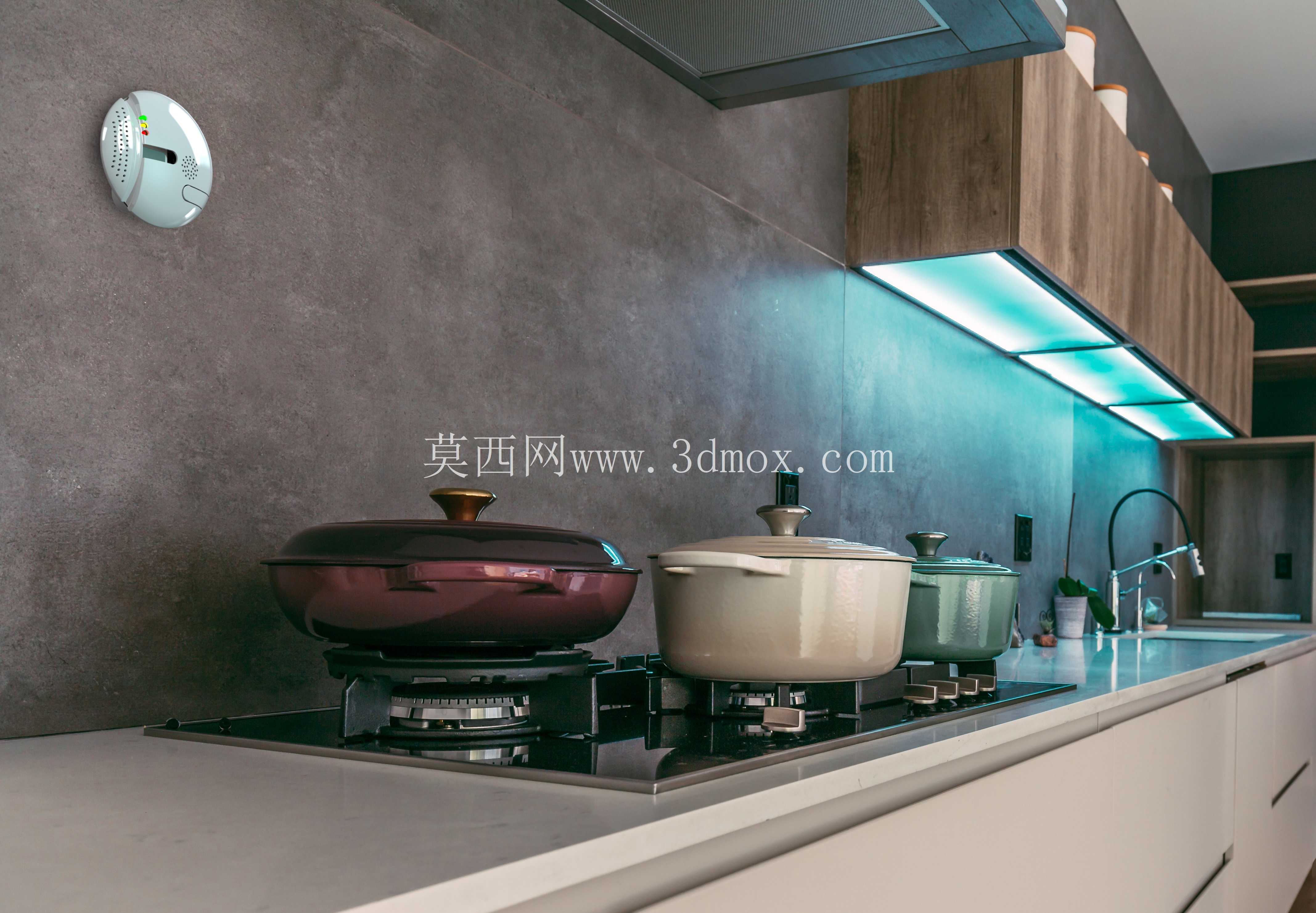

这款壁挂式气体探测装置，核心应用场景覆盖民用住宅厨房、燃气采暖设备周边、密闭式燃具安装区域，也可适配小型商用餐饮后厨、出租屋集中供气区域的安全监测需求，主要用于实时监测环境内一氧化碳浓度，在浓度超出安全阈值时触发声光提示，避免人员因无色无味的一氧化碳聚集中毒。从实际使用逻辑出发，设计阶段优先考虑了日常安装与维护的便捷性，整机采用圆润卵型外壳，无突出尖锐棱角，避免日常磕碰造成损伤，外壳正面设置了半隐藏式状态指示区，正常监测状态下仅显示微弱的绿色运行光点，报警状态才会触发高频红色闪烁与蜂鸣提示，不会在日常居家环境中造成光污染。安装边界上，整机厚度控制在28mm以内，背部设置标准86盒适配挂孔，可直接贴合墙面安装，无需额外改造墙面布线结构，侧边预留的测试按键采用内凹式设计，避免日常打扫时误触，同时按键行程设置为2mm，按压力度控制在5N左右，既保证触发反馈清晰，也不会因为长期按压出现结构松垮。结构设计过程中，充分考虑了厨房环境的油烟、水汽影响，外壳上下拼接处采用错位止口结构，配合超声焊接工艺，可达到IP42级防护能力，避免日常烹饪飞溅的水汽、油烟侵入内部电路板，进气孔采用格栅式斜向开孔设计，开孔角度向下倾斜15度，既保证环境气体可顺畅扩散进入内部气敏元件腔室，也能减少油烟灰尘直接堆积在进气通道内，降低长期使用后的气敏元件堵塞概率。内部腔体划分上，单独设置了气敏元件独立安装仓，与主控电路板、蜂鸣器腔体做物理分隔，避免蜂鸣器工作时的振动影响气敏元件检测精度，同时独立仓体周边设置了缓震胶垫，可吸收墙面传递的轻微振动，比如邻居装修、开关门的振动传导，减少设备误报概率。供电结构上，兼容市电暗线接入与备用电池仓双模式，电池仓设置在设备底部，采用抽拉式盖板结构，更换电池时无需将整机从墙面挂架拆下，仅需拉开底部盖板即可完成电池更换，日常维护操作无需借助工具。从功能落地的角度，设计时特意将报警阈值触发逻辑做了梯度设置，低浓度阈值阶段触发间歇式声光提示，高浓度阈值阶段触发连续高频报警，同时预留了联动输出触点，可对接家用燃气切断阀、排风设备，在报警同时自动切断气源、启动排风，进一步提升安全冗余。外壳表面采用细磨砂哑光处理，不会在厨房灯光下产生刺眼反光，整体配色选用浅素色，可适配多数家庭的墙面装修风格，不会在墙面产生突兀的视觉感。气敏元件的安装位置做了抬升设计，距离设备背部安装面12mm，避免墙面返潮时的潮气直接侵蚀元件引脚，延长元件使用寿命，蜂鸣器出声孔设置在设备下沿，出声方向朝向斜下方，既保证报警声音可有效传递到室内各个区域，也避免出声孔朝上堆积灰尘油污。
