单缸内燃机工作原理演示结构模型

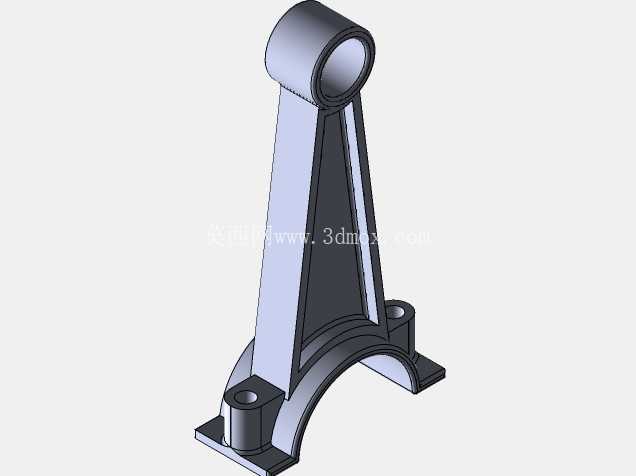

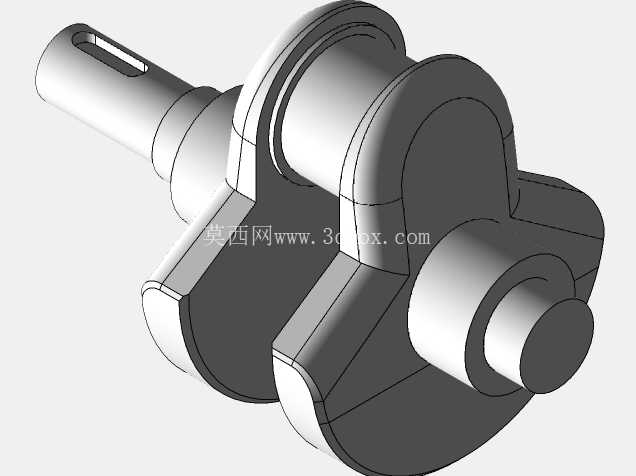

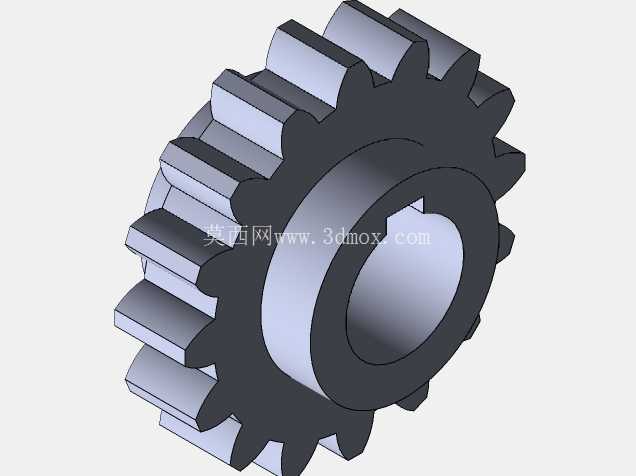

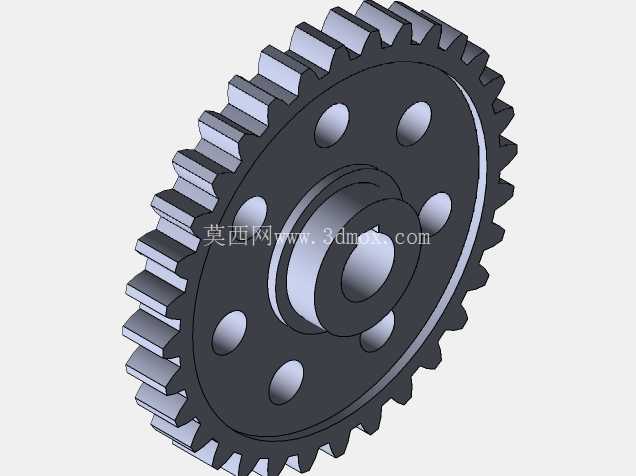

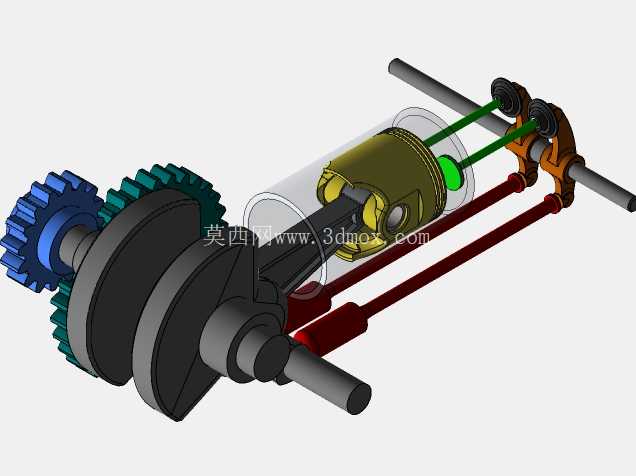

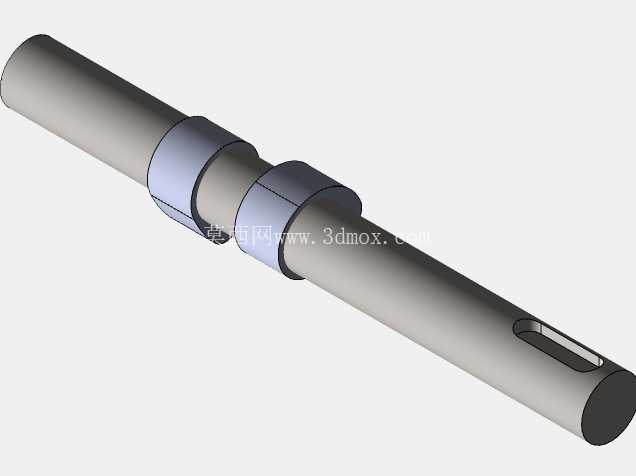

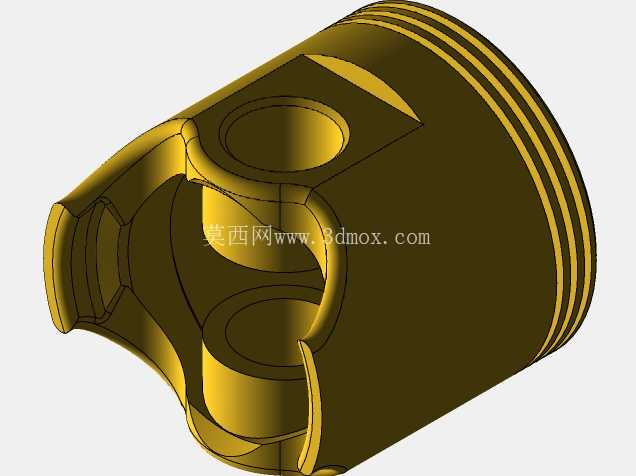

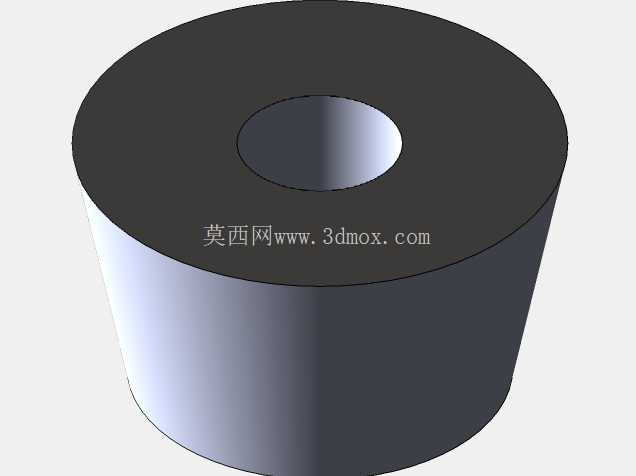

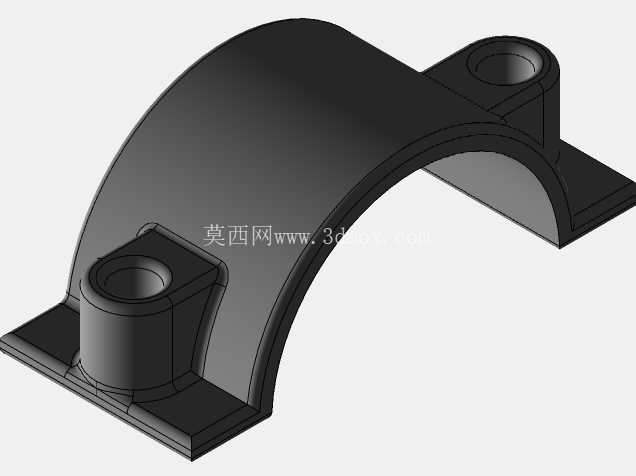

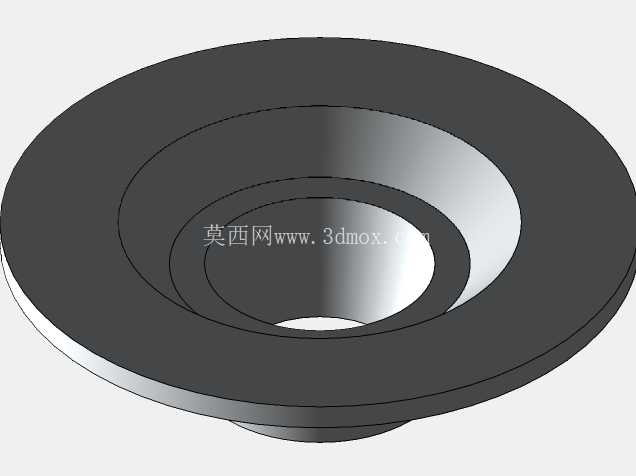

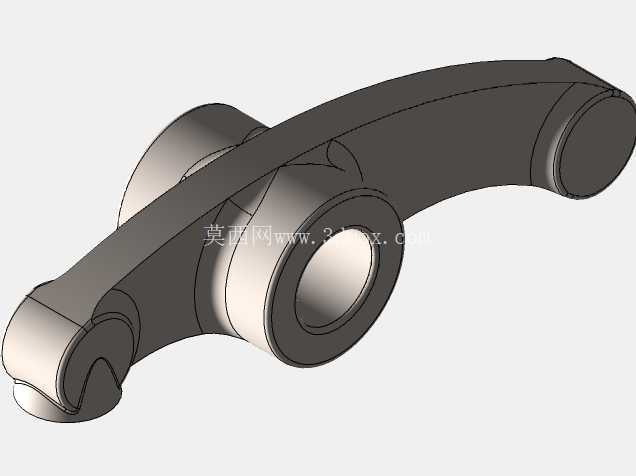

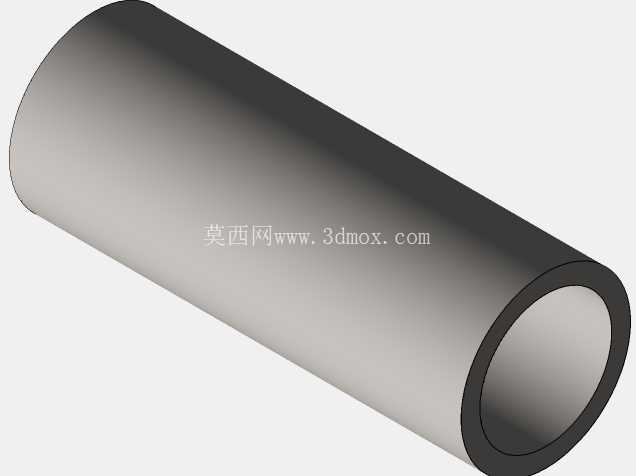

这套单缸内燃机演示结构，核心作用是直观还原往复式内燃机的核心运动逻辑，常被用于职业院校机械原理课堂演示、工业科普展项互动、新入职结构工程师动力机构认知实训场景，相比拆解真实发动机，这套简化结构没有冗余的外围附件，能让观察者一眼看清动力转换的完整传递路径，不会被冷却管路、配气附件、线束等结构遮挡核心运动副。从结构设计逻辑来看，整套模型完全遵循真实单缸内燃机的运动匹配关系，没有做原理性简化失真：曲轴端集成了不同齿数的传动齿轮，既可以通过外接手柄手动输入转动，也能匹配小型驱动电机实现自动运转演示，齿轮的齿形参数按照标准渐开线圆柱齿轮设计，啮合侧隙控制在合理演示区间，手动转动时不会出现卡滞或空程过大的问题。活塞部分采用半剖透明缸套设计，观察者可以直接看到活塞在缸筒内的往复直线运动，活塞销与连杆小头的配合、连杆大头与曲轴曲柄销的铰接关系完全还原真实发动机的连接方式，运动过程中可以清晰看到曲柄半径与连杆长度的匹配关系，直观理解活塞上下止点的位置形成逻辑，以及往复运动如何通过曲柄连杆机构转换为曲轴的旋转运动。整套模型的安装边界做了充分的适配设计，整体横向布置的输入输出轴同轴度公差控制在演示级精度要求内，底部预留了通用安装孔位，可以直接固定在木质演示台、铝型材实训架或者科普展墙的安装面上，不需要额外制作转接支架。两侧的推杆结构同步还原了配气机构的驱动逻辑，运动过程中可以看到气门驱动杆随曲轴转动做规律的往复动作，对应真实发动机的进排气门正时匹配关系，虽然省略了真实的气门弹簧、气门座圈等配气端细节，但运动时序完全按照四冲程内燃机的传动比做了匹配，转动曲轴两圈即可完成一个完整的工作循环演示，能让观察者快速理解四冲程过程中曲轴转角与活塞位置、气门状态的对应关系。设计过程中特意将不同功能的零件做了材质与颜色区分：曲轴与配重结构采用深灰配色模拟铸铁材质，活塞采用黄铜色区分，连杆采用亮绿色做视觉突出，传动齿轮采用蓝绿双色区分主动与从动轮，配气推杆采用红棕配色，即使是没有机械基础的观察者，也能快速区分不同功能的构件，理清动力传递的先后顺序。模型的运动副间隙都按照演示模型的使用场景做了优化，既不会因为间隙过小出现转动卡涩，也不会因为间隙过大出现运动松垮、构件晃动的问题，长期反复手动操作也不会出现配合面磨损导致的精度下降。从实际使用场景来看，这套结构除了教学演示用途，也可以作为动力类三维建模的练习参照，建模者可以通过拆解这套结构的装配关系，理解曲柄连杆机构的运动约束设置方法、齿轮啮合的装配配合逻辑，以及多运动副联动机构的干涉检查要点，在建模过程中可以直观验证不同曲柄半径、连杆长度配比下活塞的运动行程变化，理解内燃机压缩比参数的结构影响因素。整套结构没有冗余的装饰性构件，所有外露结构都服务于运动原理展示的核心目的，外围没有设置遮挡壳体，所有运动连接点都完全外露，方便观察者观察每个铰接点的运动轨迹，理解动力从活塞往复运动到曲轴旋转输出的完整传递路径，也方便实训场景下学员手动拆装、理解每个零件的装配定位关系。
