街道立杆挂载式烟蒂收纳吸烟箱体

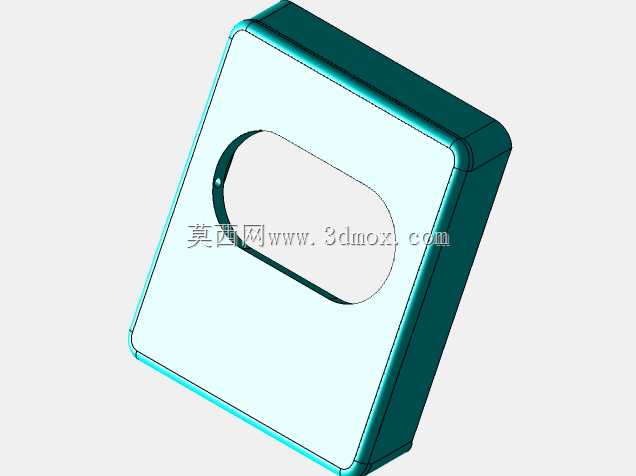

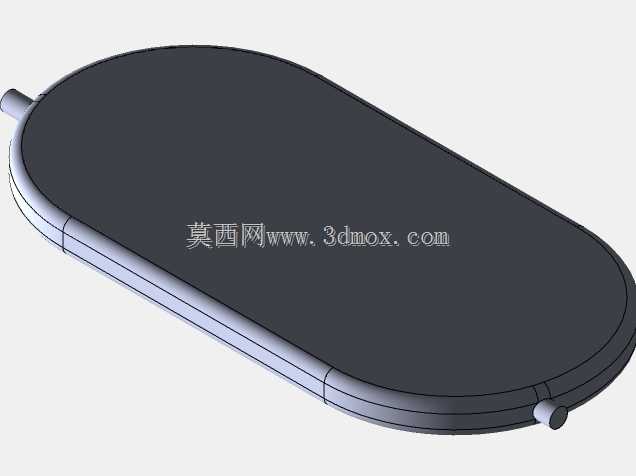

　　该套三维结构针对城市步行街区、公交站点、厂区出入口、商业外摆区等户外吸烟点位设计，核心解决零散烟蒂随意丢弃、路面保洁频次高、普通落地烟灰桶易占道移位的实际问题。箱体采用长条形卧式布局，主体为封闭钣金腔体，烟蒂投入口设置在箱体朝向行人的端面上，开口做椭圆沉台造型，内嵌深色阻燃内视挡板，既可以遮挡内部积存烟蒂保持外观整洁，也能在雨天阻挡雨水直接灌入腔体，避免未熄灭烟蒂遇水产生异味、烟蒂渗液外流污染立杆周边地面。

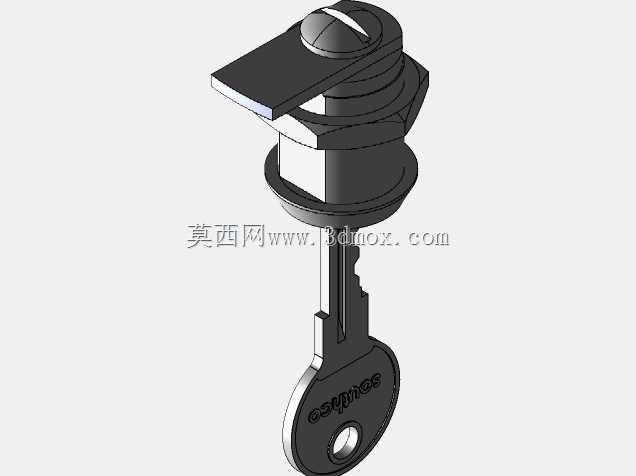

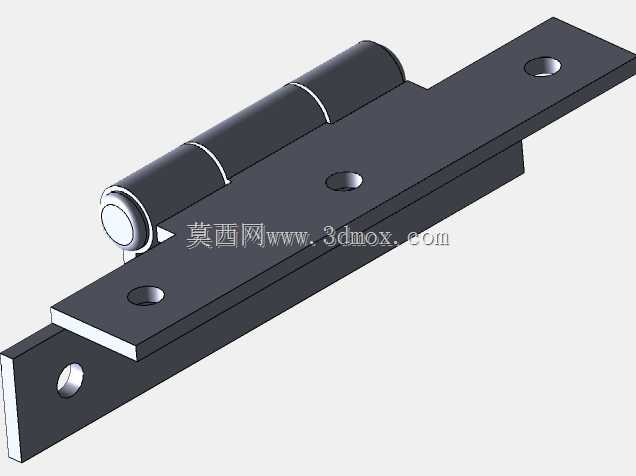

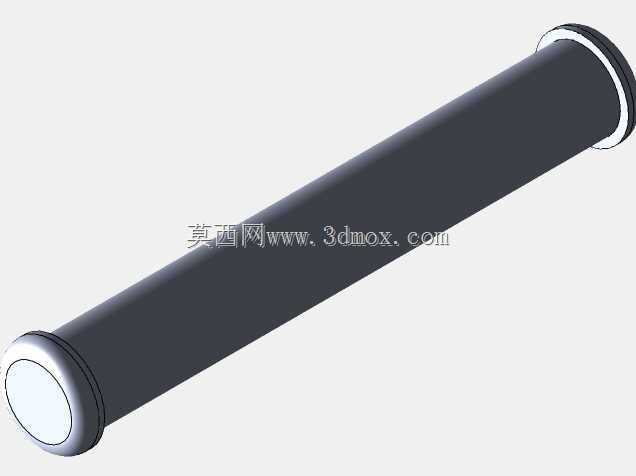

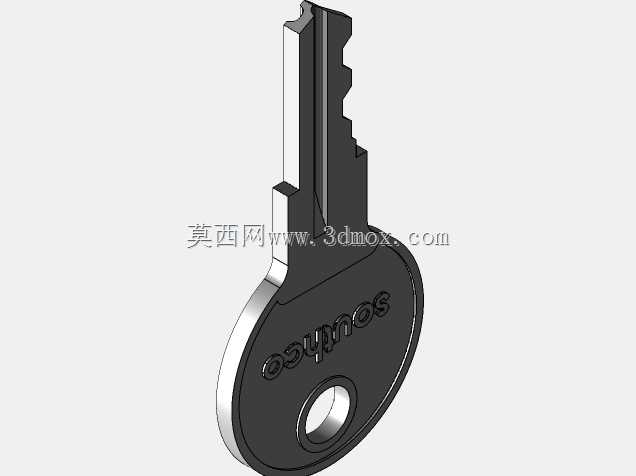

　　从现场安装边界来看，箱体背部预留抱箍锁紧点位，可直接适配市政常见直径的圆形路灯杆、信号杆，不需要额外开挖地面做混凝土基础，也不会占用盲道与步行通行宽度；箱体长度方向沿杆体水平延伸，整体重心贴近立杆轴线，挂载后风阻受力均匀，长期户外使用不会出现悬臂下垂、连接螺栓受剪变形的问题。箱体远离行人的一端设置锁具与启闭结构，环卫保洁人员开启侧端锁扣后，即可抽出内部集烟内胆，一次性倾倒积存烟蒂，清理作业无需拆解主体箱体，单人即可完成日常维护。

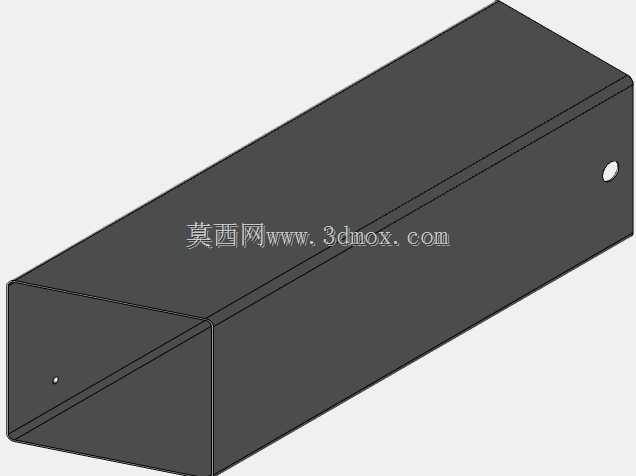

　　结构设计阶段优先考虑户外工况的耐久需求：主体外壳采用折弯焊接钣金工艺，棱边做圆角过渡，避免行人磕碰产生锐边伤害；端面投入口周边做加厚包边，频繁投放烟蒂的磨损区域不会出现板材卷边、涂层脱落；箱体顶部做微斜排水坡面，降雨时积水可沿坡面自然滑落，不会在顶面淤积形成水渍污垢。内部集烟腔体采用阻燃隔断设计，即便投入未完全熄灭的烟蒂，封闭腔体内氧气快速耗尽，可自行熄灭火星，杜绝烟蒂复燃引燃周边杂物的消防隐患。

　　建模过程中完整还原了各部分装配关系：外壳钣金件的折弯余量、端盖与主体的连接孔位、背部抱箍的安装间距、锁具的配合行程均按实际加工逻辑搭建，端面椭圆开口的沉台深度、内胆抽拉的导向间隙都做了参数化预留，结构工程师可以直接在此基础上调整箱体长度、容积，适配不同人流量的点位——人流密集的商圈站点可加长腔体提升储纳容量，低频次街巷点位可缩短长度控制材料成本。挂载点位的高度也结合人体工程学校核，投入口中心距地面保持在成年人抬手即可投放的舒适区间，不需要弯腰或高举手臂，同时避免低龄儿童随意触碰开口。

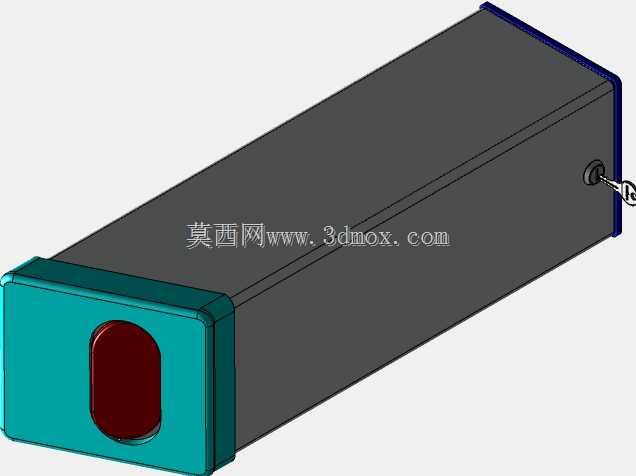

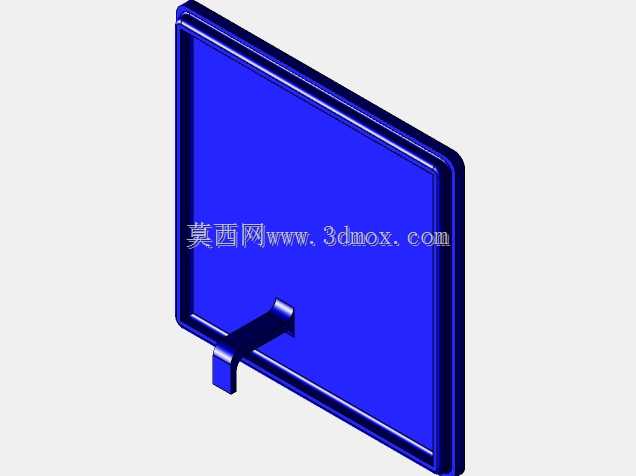

　　相较于传统落地式烟灰柱，这种杆载式吸烟箱无需占用地面铺装空间，在狭窄人行道、非机动车停放区旁的适配性更强，箱体外壳可根据街区整体涂装风格调整表面颜色，图中端盖采用青蓝色饰面、主体深灰配色，既和常规市政杆件色调协调，也能在街景中形成清晰的设施识别度，引导吸烟者定点投放烟蒂，减少环卫清扫的重复工作量。
