桌夹式手动台虎钳夹持工装结构

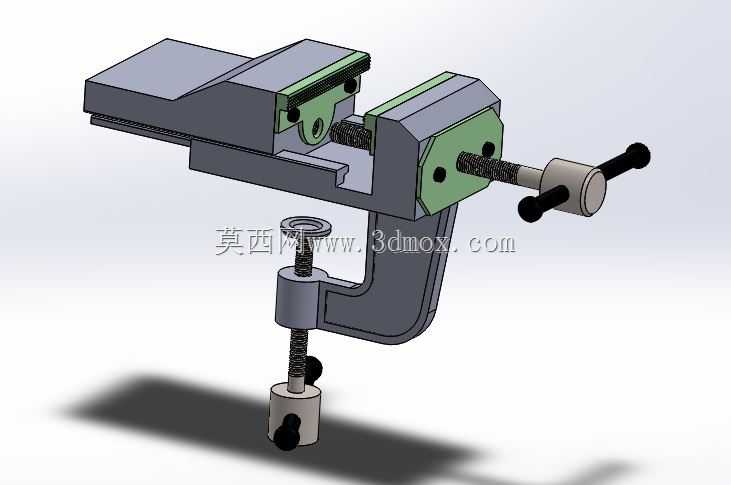

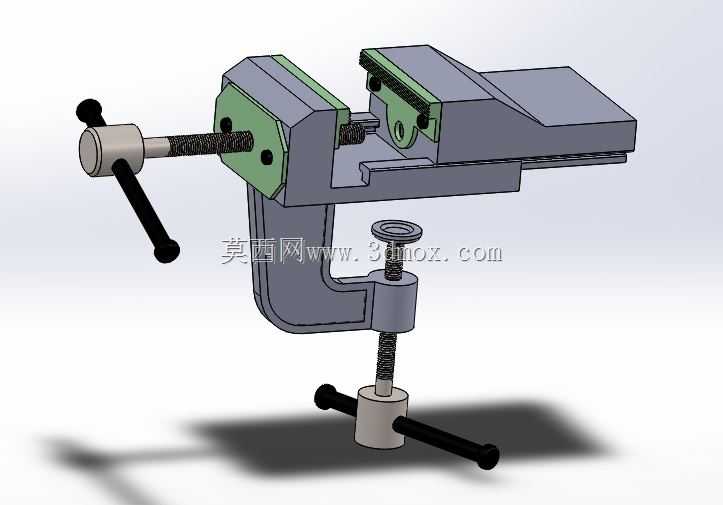

　　这套夹持装置采用桌夹式安装思路，主体由固定钳体、活动钳身、钳口护板、主夹紧丝杠、摇把、下方锁紧螺杆和压盘组成，适合在小型维修工位、教学实训台、家庭加工角或临时装配现场使用。它不需要在工作台面上开孔，也不必依赖厚重的铸铁底座，通过下方C形开口跨搭在桌沿，再旋转底部T形手柄，使压盘向上顶紧工作台下表面，即可把整台钳具稳定固定在台面边缘。这种固定方式对工位改造要求低，拆装换位方便，尤其适合空间有限、台面需要频繁切换用途的场景。

　　钳口部分采用平行开合结构，固定钳口与活动钳口相对布置，钳口面上加工有细密齿纹，并在易磨损区域设置可更换护板。夹持圆棒、薄板、小型机加工件或塑料组件时，齿面可以增加摩擦阻力，减少工件在锉削、钻孔、攻丝、轻量打磨过程中的滑移。护板通过紧固件定位，磨损后能够单独拆换，避免整个钳体报废。活动钳身沿主体导轨方向滑动，运动间隙由导轨配合面控制，设计时需要保证滑动顺畅，同时抑制钳口上下翘动，否则夹紧细长工件时容易出现角度偏差。

　　主夹紧机构采用梯形螺纹丝杠传递力。丝杠一端与固定钳体上的螺母座配合，另一端通过圆柱连接段和摇把驱动，转动摇把后，活动钳身沿轴向进给，形成稳定的直线夹紧。梯形螺纹相比普通三角螺纹更适合承受较大轴向载荷，耐磨性和对中性较好，长期反复松紧后仍能保持较可靠的自锁趋势。摇把采用双横杆形式，操作者可根据所需夹紧力选择单手快速转动或双手加力，行程末端不必使用过长加力杆，以免丝杠、螺母座或钳口护板过载。

　　底部锁紧机构与主夹紧运动相互独立。竖直螺杆穿过C形支架下部，下端连接T形旋转手柄，上端带动圆形压盘逼近工作台底面。压盘与工件台面之间形成面接触，可降低局部压强，避免在木质或较薄台面上留下明显压痕。实际布置时，C形开口高度要大于常见工作台板厚，并保留一定调节余量；压盘直径不宜过小，否则在软质台面上容易产生集中压陷。钳体上方工作高度则应结合人体肘部高度确定，使锉削、装配和钻孔时手腕保持自然姿态，减少长时间操作的疲劳。

　　从结构建模角度看，固定钳体承担主要弯曲和剪切载荷，C形悬臂在夹紧时会产生张开趋势，因此转角处需要设置圆滑过渡和足够壁厚，避免尖锐应力集中。活动钳身与导轨接触区域应控制配合长度，长度过短会降低夹持稳定性，过长则增加滑动阻力并提高加工精度要求。钳口护板的安装面需要与丝杠轴线保持垂直关系，若护板定位面偏斜，工件夹紧后会出现线接触或点接触，影响定位可靠性。丝杠轴线还应尽量位于钳口受力中心附近，以减小活动钳身受到的倾覆力矩。

　　在功能扩展上，该装置可用于轻型金属件去毛刺、电路板外壳固定、小型管件修配、教学演示螺纹传动以及样品装配。它不适合替代重型铸钢台虎钳进行大冲击载荷作业，也不应超出桌沿承载能力进行强力錾削。选型和布置时，需要同时核对钳口宽度、最大开口量、C形夹口深度、底部螺杆调节范围以及摇把回转空间。尤其在台面靠墙或旁边有设备管线的位置，应预留摇把整周转动空间，避免操作时手柄与周边物体干涉。整体结构以手动机械力为核心，无需气源、电源和液压站，维护点集中在丝杠螺纹、滑动导轨和压盘接触面，定期清理切屑并保持润滑即可维持稳定使用。
