FRC赛事空中辅助仿生机械装置结构

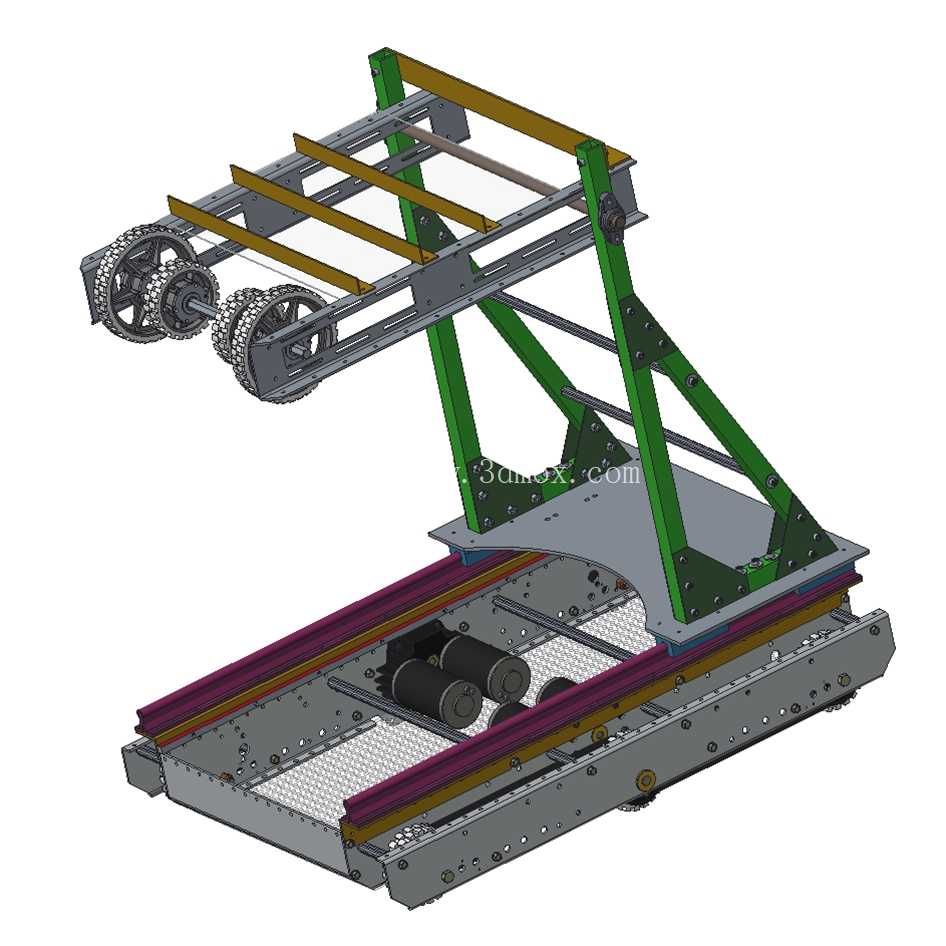

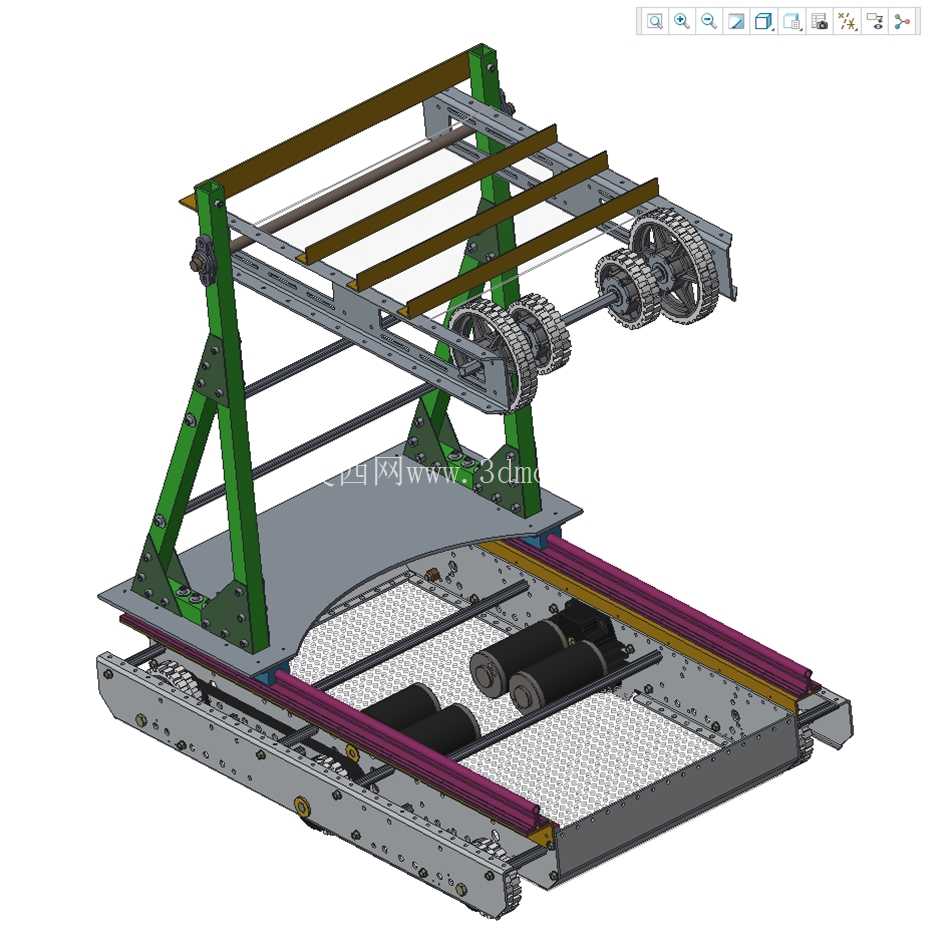

该装置为竞技类赛事场景设计的空中辅助作业机械结构，核心应用于需要完成高位物料拾取、传递、投放的对抗类竞技任务场景，可在移动底盘搭载状态下完成多自由度的高位作业动作，适配快速移动、急停、转向等复杂竞技工况下的动作稳定性要求。从结构布局来看，整体采用分层式机架设计，底部为适配移动底盘的安装基座，基座平面预留了标准的安装孔位，可直接与履带式或轮式移动平台的上层安装面完成固连，基座边缘设置了防撞缓冲条安装位，可在赛事对抗中降低碰撞对核心结构的损伤。基座上方设置了倾斜式升降支撑框架，框架采用三角形桁架式支撑结构，绿色型材支撑件通过螺栓组与底部基座、上层作业平台形成稳定的三角受力结构，可承受高位作业时的偏载载荷，避免作业过程中出现结构形变。上层作业平台采用多根平行横杆作为物料承载工位，横杆间距可根据待拾取物料的尺寸进行适配调整，平台侧端集成了链传动组件，包含多组啮合齿轮、传动链轮与传动轴，动力输入端可直接连接伺服驱动电机，通过齿轮减速后带动上层平台完成俯仰角度调整，实现不同高度位置的作业覆盖。传动组件的齿轮模数、链轮节距均经过载荷校核，可满足快速动作时的扭矩传递需求，避免急启急停状态下出现跳齿、传动失效问题。底部基座区域集成了物料暂存网格板与滚轴输送组件，网格板采用镂空设计，可在降低整体结构重量的同时避免作业过程中杂物卡滞，滚轴组件平行布置于网格板上方，可将上层平台拾取的物料快速引导至暂存区域，减少物料转移过程中的卡顿。从设计思路来看，整体结构优先考虑竞技场景下的快装快拆需求，所有型材连接位置均采用标准紧固件连接，无焊接结构，可在赛事现场快速完成零部件更换与结构调整；支撑框架的倾斜角度经过重心校核，当上层平台伸展至最高作业位置时，整体重心仍落在移动底盘的支撑边界内，避免出现侧翻风险。安装边界方面，底部基座的长宽尺寸适配常规中型竞技机器人底盘的安装规格，上层平台完全收回时整体高度满足赛事的尺寸检录要求，伸展后可覆盖常规竞技场地的高位作业高度区间。结构件选材上，支撑框架采用高强度铝合金型材，在保证结构强度的同时降低整体自重，传动齿轮采用钢制机加工件，满足频繁正反转下的耐磨需求，承载横杆采用轻质硬质材料，降低俯仰动作时的转动惯量，提升动作响应速度。在实际作业过程中，该装置可通过上层平台的俯仰动作完成高位物料的勾取、承接，随后通过平台倾角调整将物料转移至底部暂存区域，也可将暂存区域的物料抬升至高位完成投放动作，整套动作可通过预设程序自动完成，也可接入人工遥控通道实现实时操作调整。结构上预留了传感器安装位，可在平台边缘、传动位置加装限位传感器、视觉检测组件，实现作业位置的精准定位，避免动作超程造成结构损坏。所有传动位置均预留了润滑维护空间，可在赛事间隙快速完成传动部件的润滑保养，降低长时间运行下的磨损损耗。
