集成视觉与编码器的教育用机械臂套件

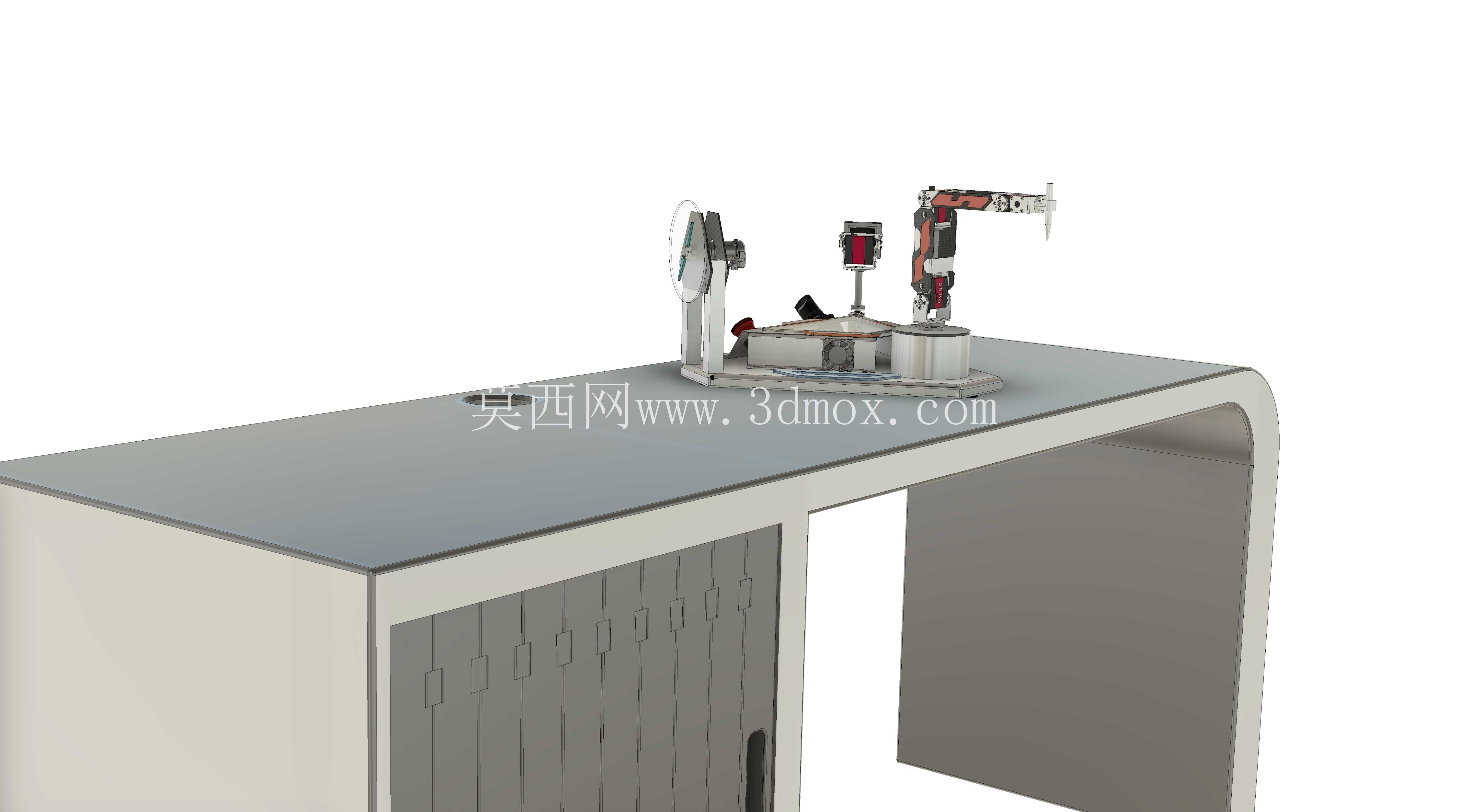

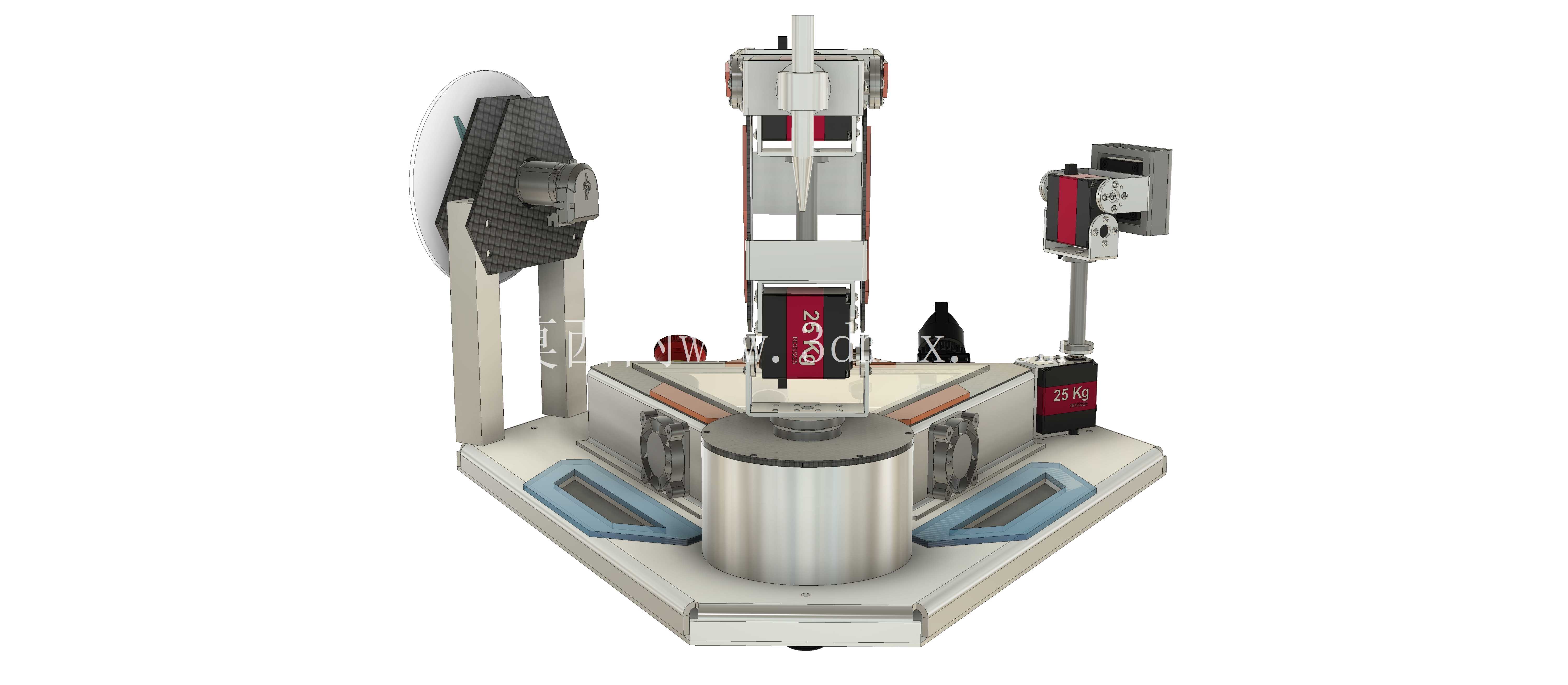

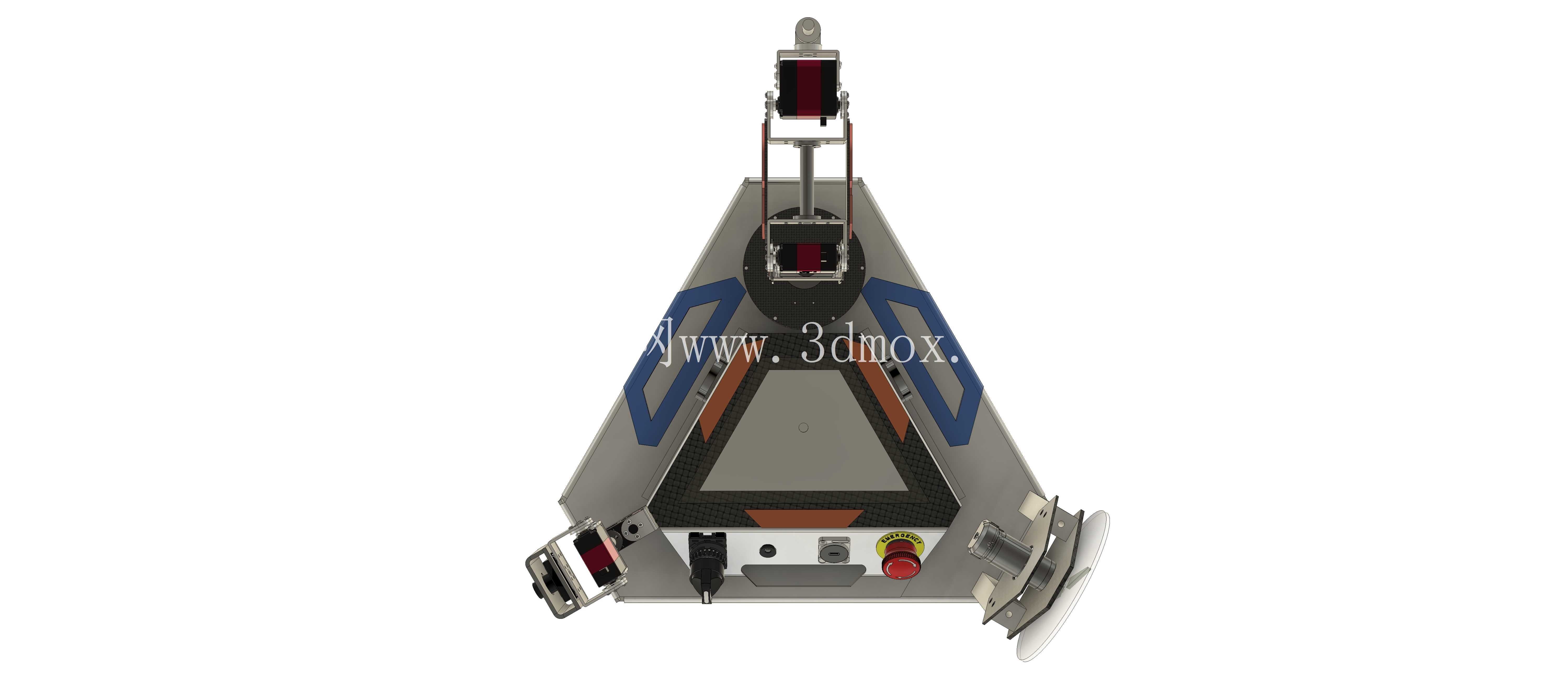

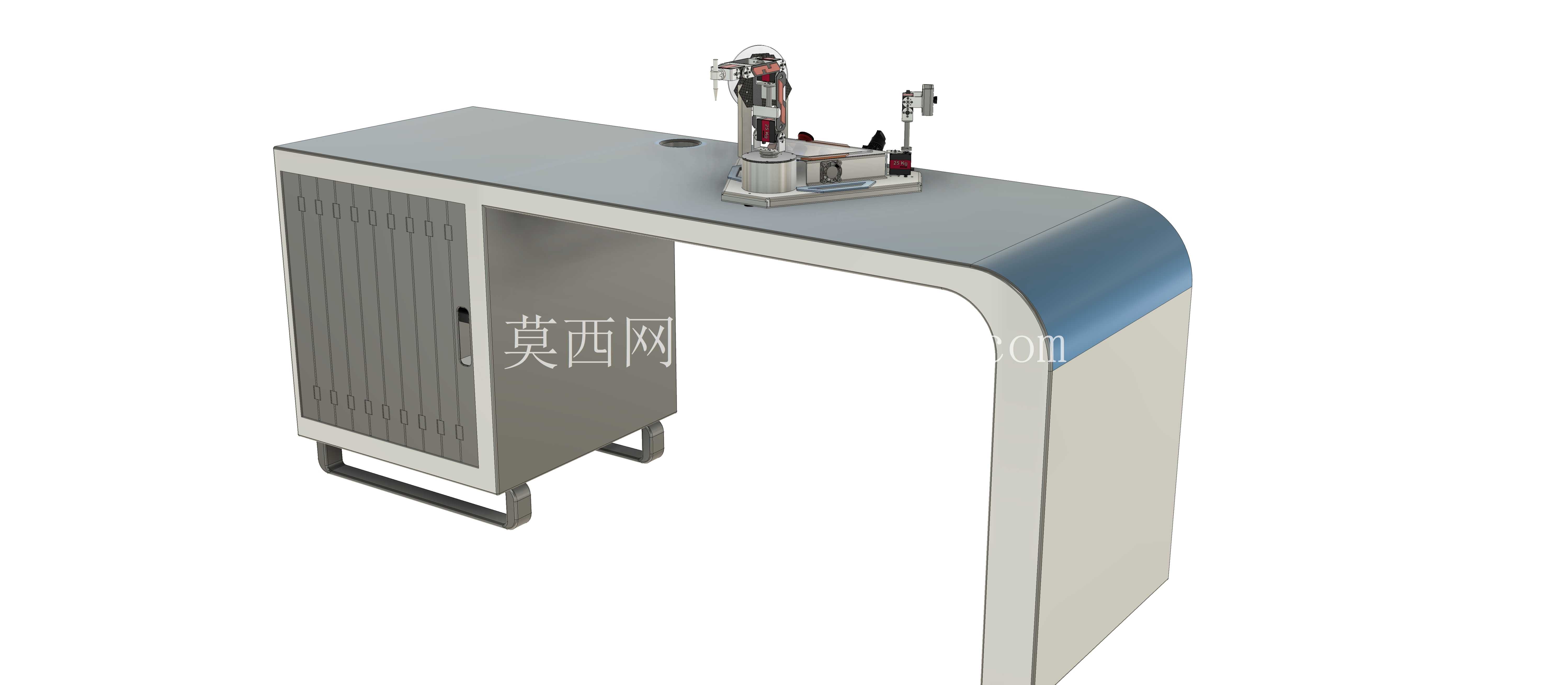

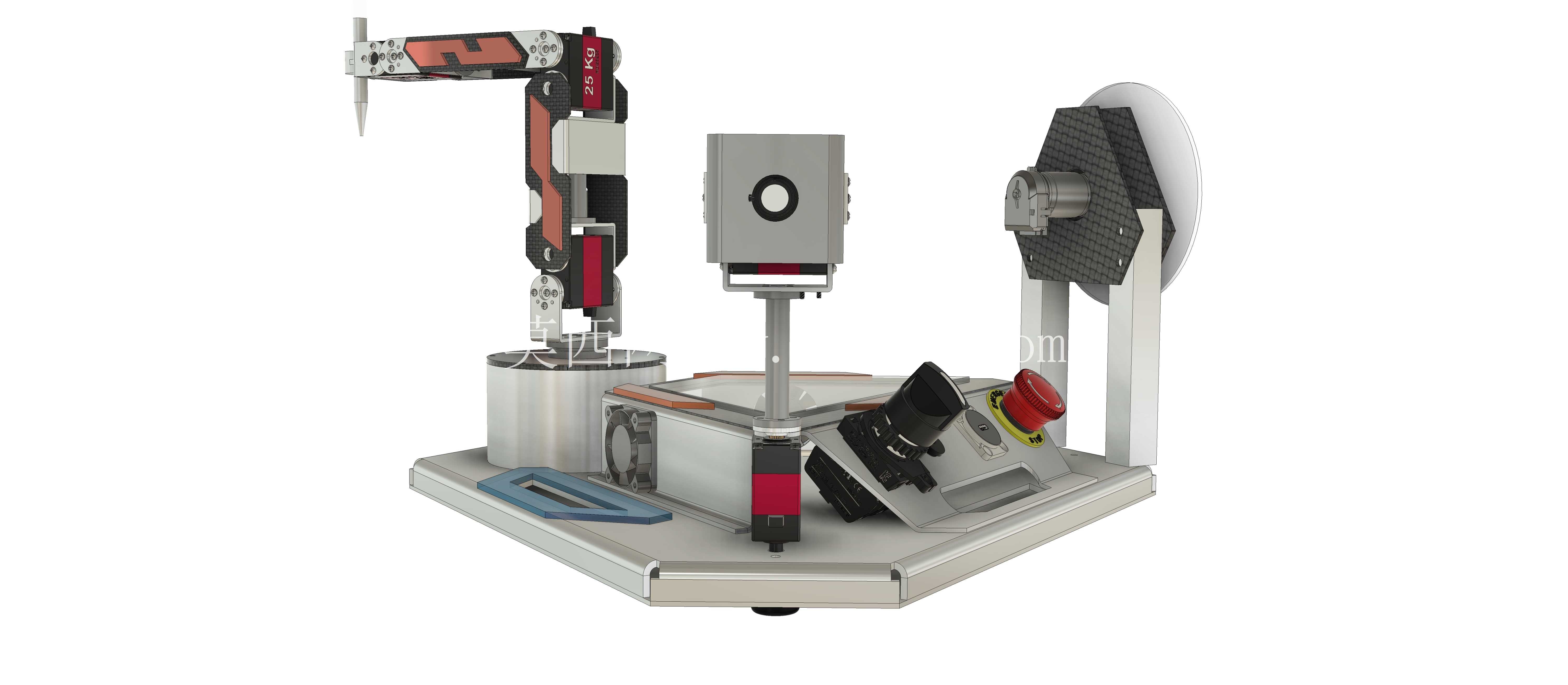

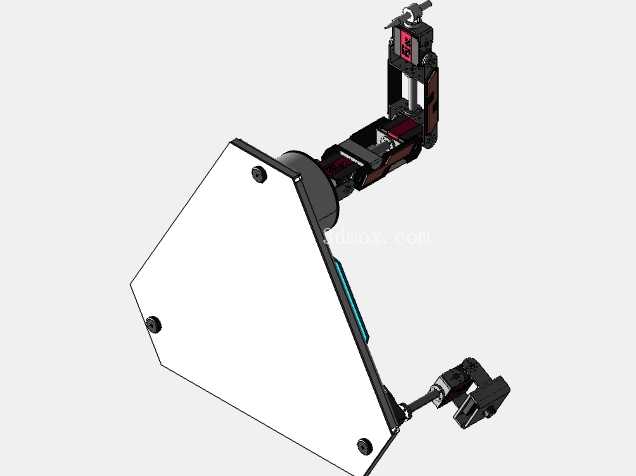

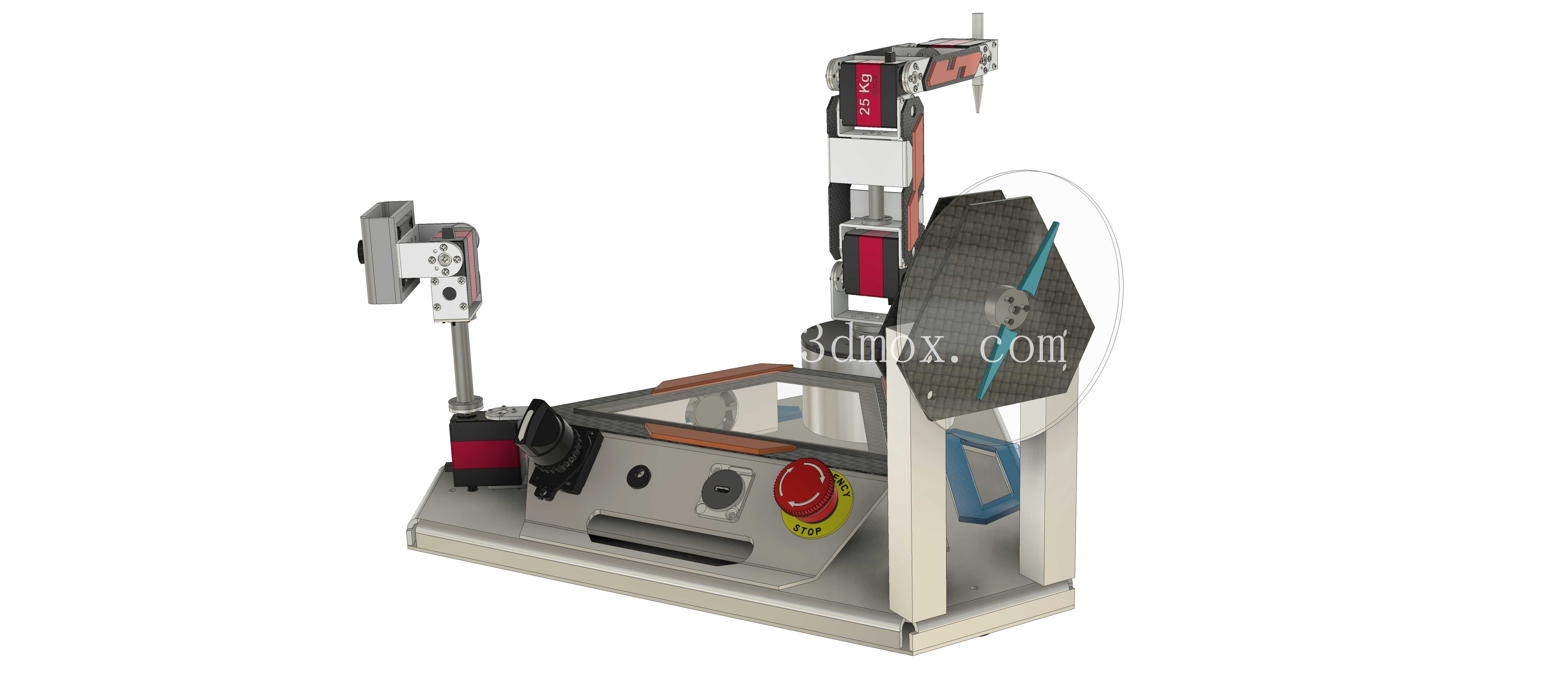

这套面向教学场景开发的机械臂套件，核心定位是为高校工程实践、科创竞赛训练提供可直接落地的硬件载体，整套结构在设计之初就充分考虑了教学场景下的拆装便利性、功能可拓展性与调试容错空间，没有采用工业级机械臂的封闭集成方案，所有执行、感知部件都做了外露式布局，方便学习者观察每一个运动关节的动作逻辑、感知元件的安装位置与接线走向。从结构布局来看，多自由度关节臂布置在基座左侧区域，关节传动部分采用轻量化的型材拼接结构，每个旋转关节都预留了编码器安装位，可实时反馈关节转角数据，无需额外加装外置检测元件就能实现关节位置的闭环控制，臂体末端预留了标准的执行器安装接口，可根据教学需求更换夹爪、画笔、探针等不同末端工具，满足轨迹绘制、物料分拣、点位搬运等不同实验科目的需求。基座中部集成了视觉处理模块的安装支架，相机模块采用垂直向下的拍摄视角，视野范围刚好覆盖基座前方的作业平面，可配合OpenCV算法实现工件颜色识别、形状匹配、坐标定位等功能，视觉模块的支架做了高度可调设计，可根据不同实验的视野需求调整相机安装高度，适配不同尺寸的作业对象。基座右侧设置了卷料收纳与送进机构，可配合末端执行器完成带状物料的牵引、裁切、贴附等拓展实验，机构的导向辊做了低阻尼设计，避免送料过程中出现卡滞、拉扯导致的物料变形问题，卷料安装轴采用快拆结构，更换不同类型的实验物料时无需借助额外工具即可完成拆装。基座台面预留了多组T型槽安装位，可根据实验需求加装工件定位台、传感器支架、辅助工装等拓展部件，台面上的控制元件采用嵌入式安装布局，急停按钮、状态指示灯、调试接口都布置在操作者容易触及的台面边缘位置，调试过程中可快速触发停止操作，也能直观读取设备的运行状态。整套结构的安装边界充分考虑了实验室桌面的使用场景，整体底座尺寸适配常规实验台的摆放空间，不会占用过多桌面操作区域，所有运动部件的运动行程都做了软、硬双重限位，避免调试过程中关节超程碰撞导致的部件损坏，关节处的走线都采用拖链收纳设计，反复运动过程中不会出现线缆缠绕、磨损断裂的问题。从设计思路上看，这套套件没有盲目追求工业级的精度与负载参数，而是把教学过程中需要展示的机械结构、传感原理、控制逻辑都做了可视化、可拆解的设计，学习者可以从单个关节的传动结构入手，逐步理解正逆运动学解算、视觉坐标校准、编码器数据采集、多轴联动控制等核心知识点，也可以基于现有结构做二次开发，加装力传感器、传送带模块、气动执行元件等拓展部件，完成更复杂的系统级实验项目。关节臂的连杆长度经过优化设计，作业半径刚好覆盖基座前方的整个视觉检测区域，末端重复定位精度可满足教学实验的演示需求，不会因为精度过高导致加工成本大幅上升，也不会因为精度不足影响实验效果，所有结构件都采用常见的加工工艺制作，学习者如果有加工条件，也可以参照三维模型自行加工替换部件，完成结构改装、参数优化等拓展训练。基座底部设置了可调式支撑脚，可根据桌面的平整情况调整支撑高度，保证整套设备放置平稳，不会因为关节快速运动出现晃动偏移，电气元件的安装仓设置在基座内部，预留了足够的走线空间与控制器安装位，可兼容市面上常见的开源控制板与驱动器，不需要定制专用的控制硬件即可完成整套系统的搭建调试。
