轮式攀爬移动机器人电控集成结构设计

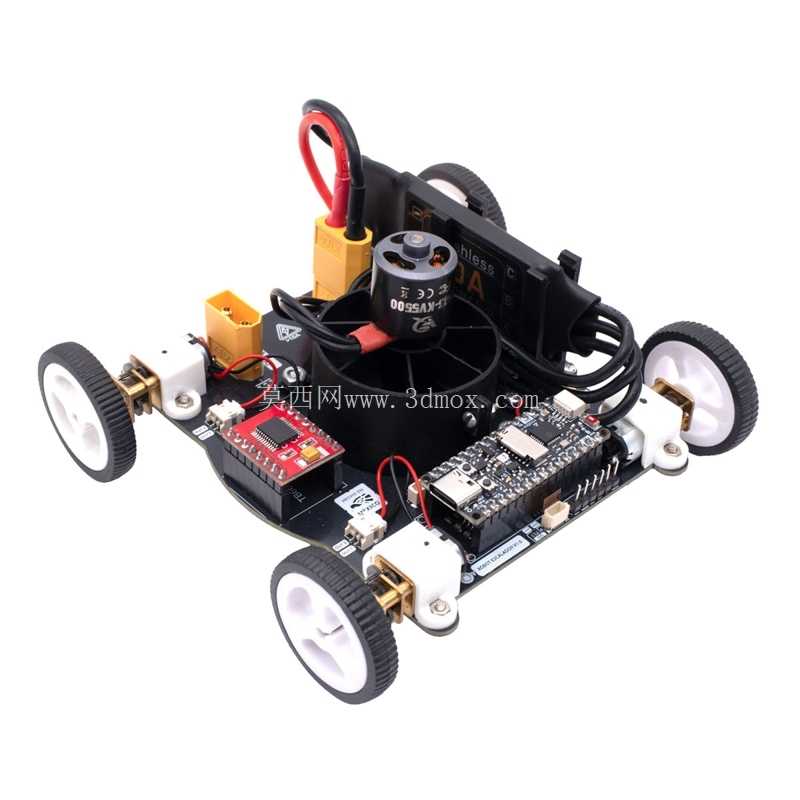

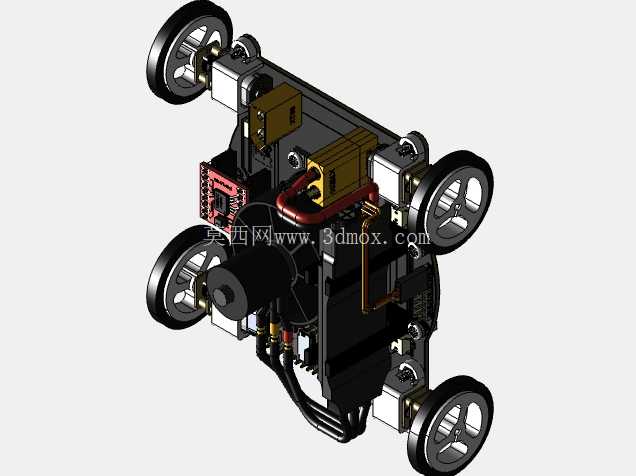

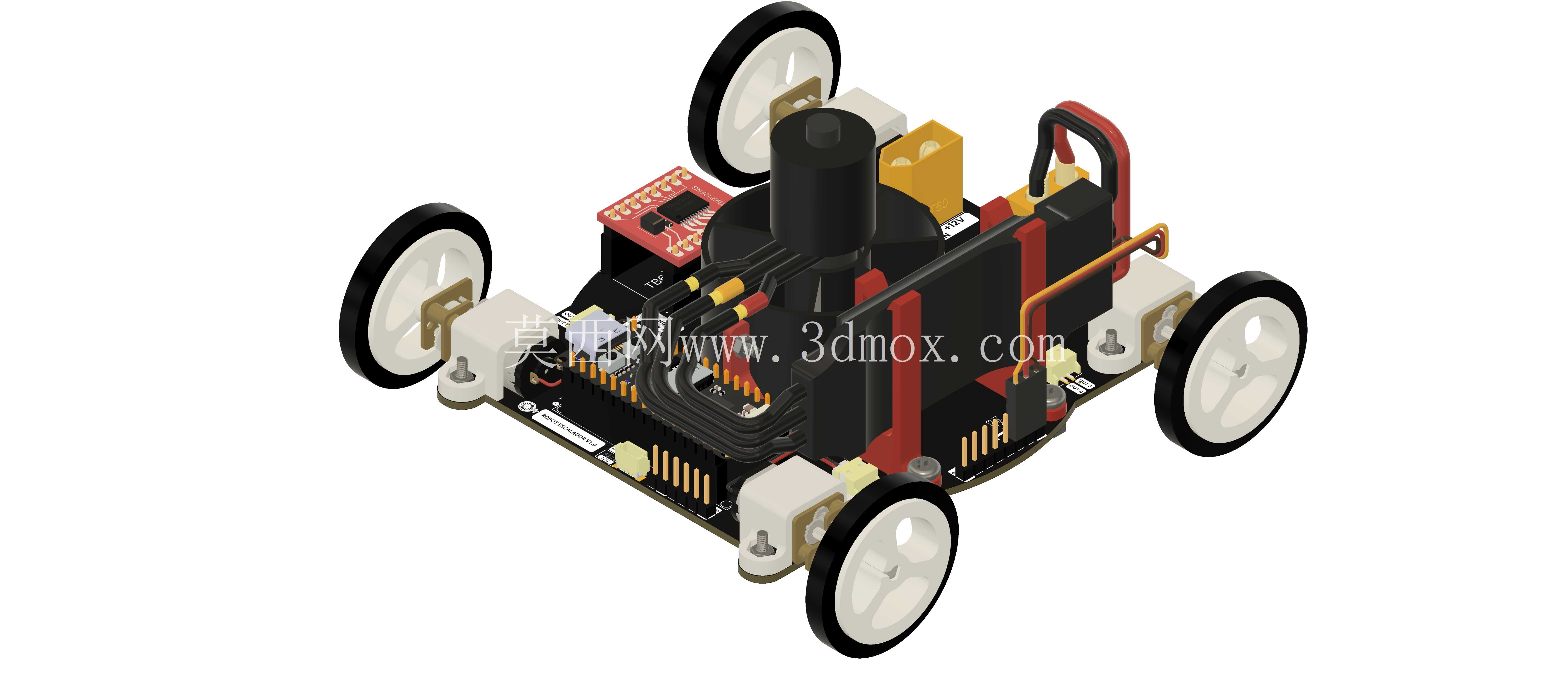

这款轮式移动装置的结构设计，核心围绕狭小空间内无刷涡轮机的运维作业需求展开，区别于常规巡检机器人的平坦路面适配逻辑，整体采用四轮独立驱动的布局，在轮组连接端集成N20规格100RPM减速电机，单轮输出扭矩可覆盖垂直壁面攀爬时的附着力需求，轮径选取40mm规格，既保证越障时的接触角度冗余，也控制整机横向尺寸不会过度超出安装边界。

从硬件集成逻辑来看，整机控制核心搭载ESP32-C6主控单元，板载蜂窝网络通讯模块，可脱离本地局域网实现远程作业指令传输，适配工业现场无稳定WiFi的运维场景。驱动层搭配40A规格无刷电调，匹配KV5500涡轮风机，这套动力组合并非用于行进驱动，而是在攀爬光滑垂直面时提供负压吸附力，配合四轮的抵紧作用力，可在金属壁面、设备外壳表面实现稳定驻留，解决传统轮式机器人无法在垂直立面作业的痛点。

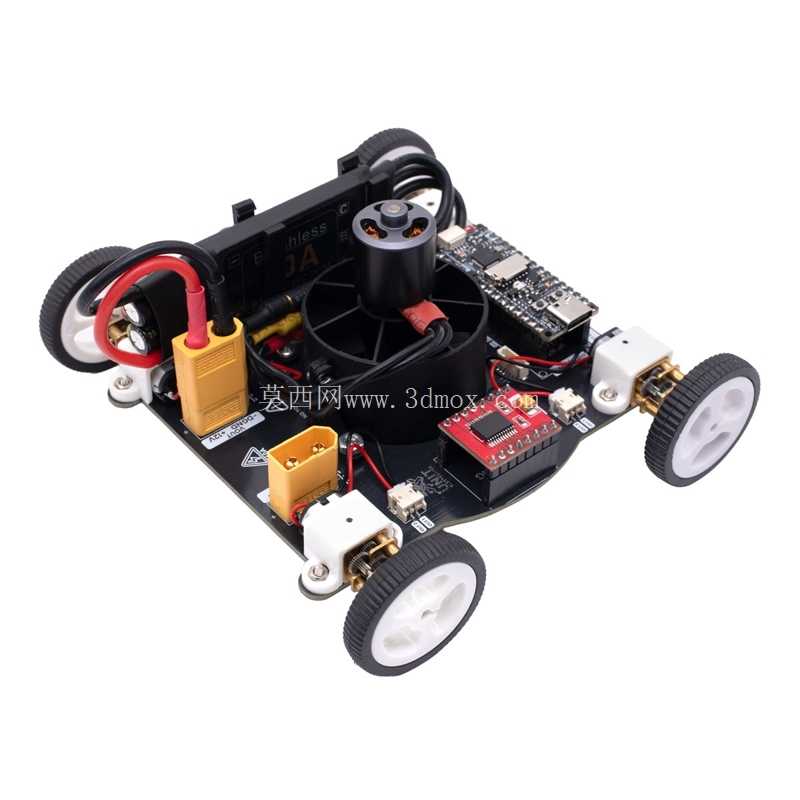

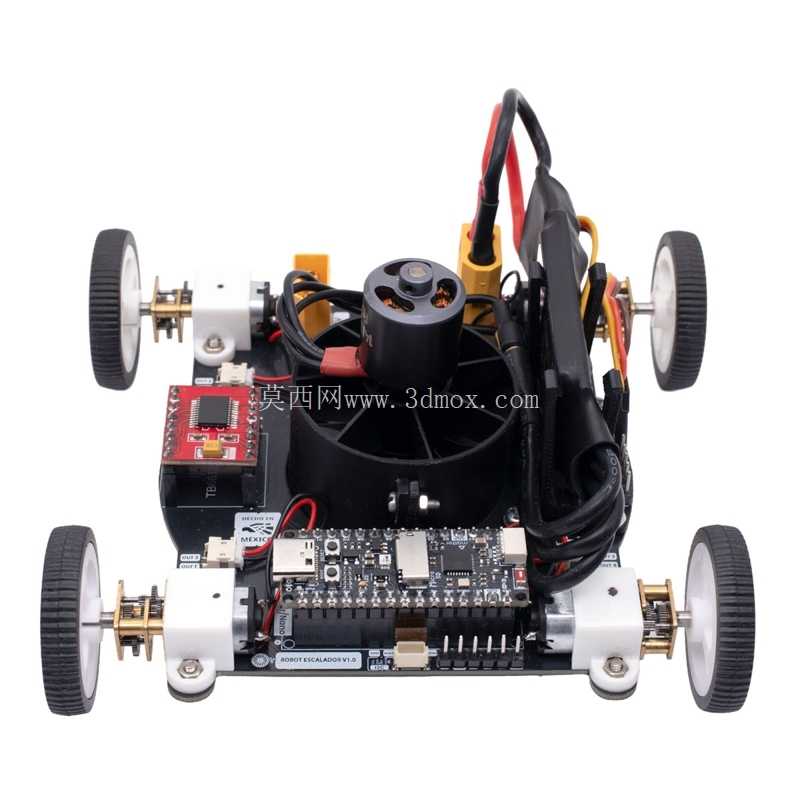

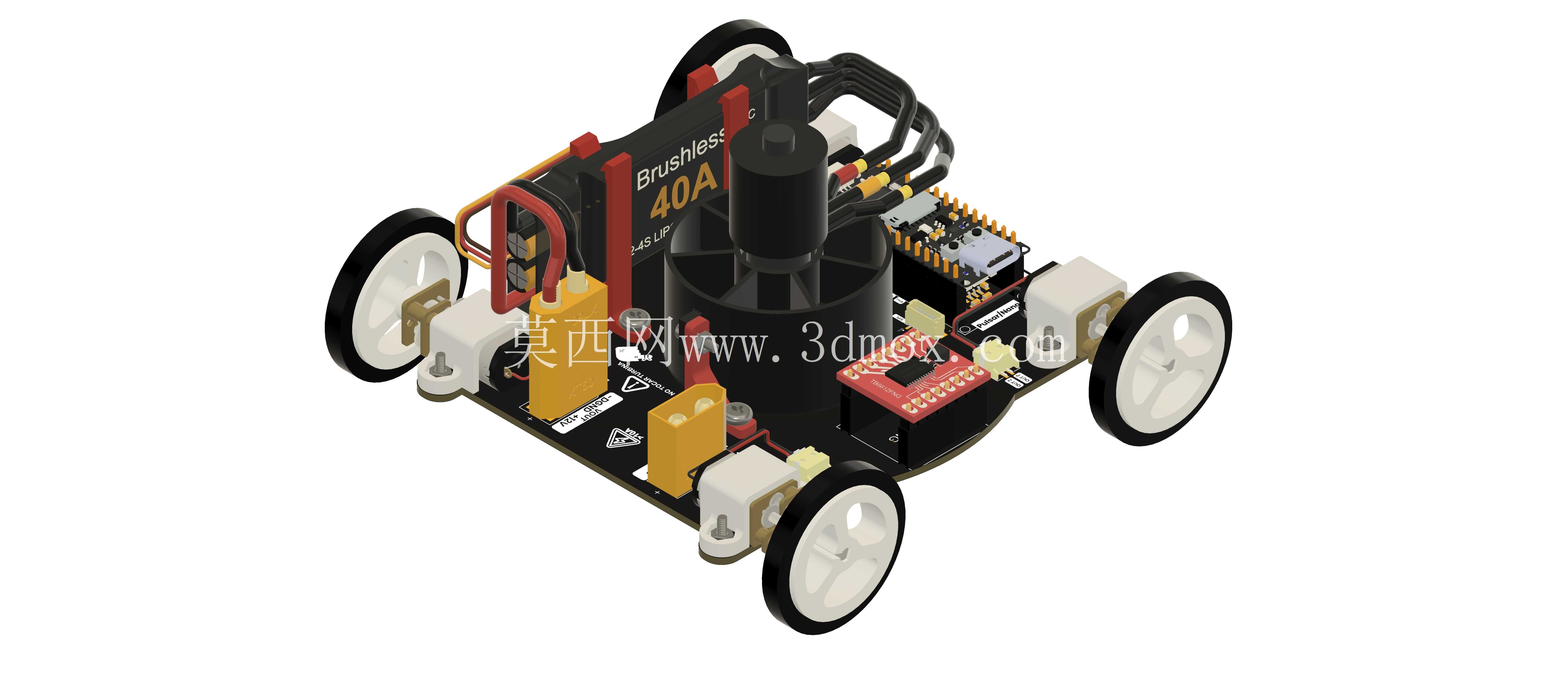

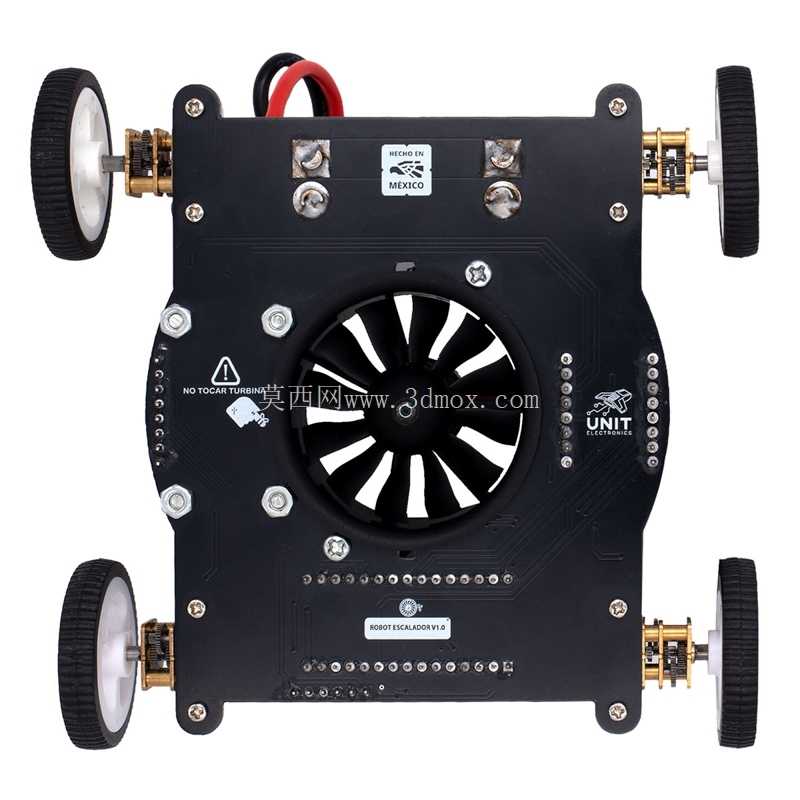

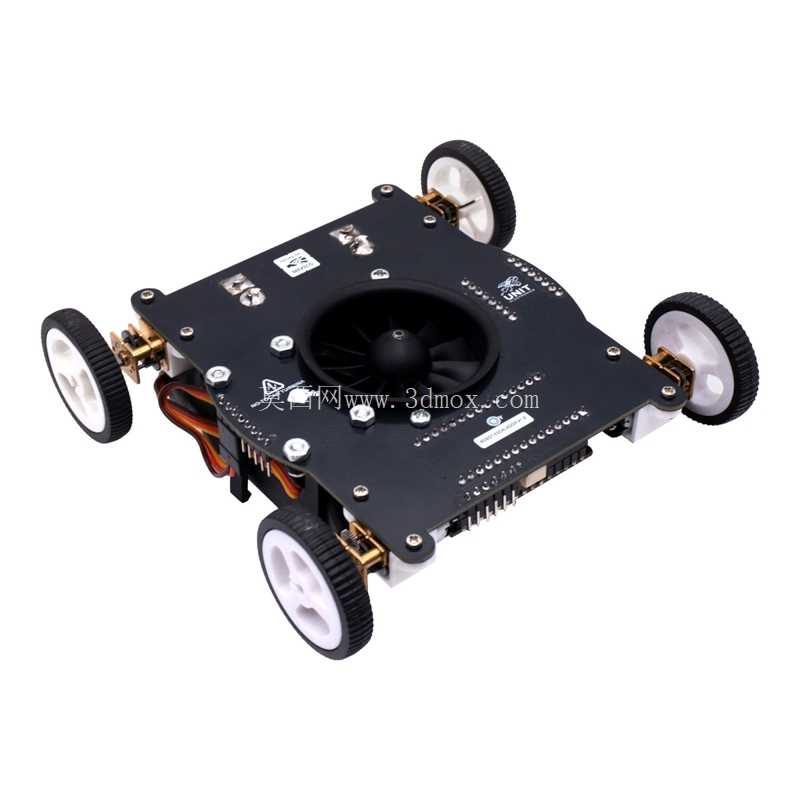

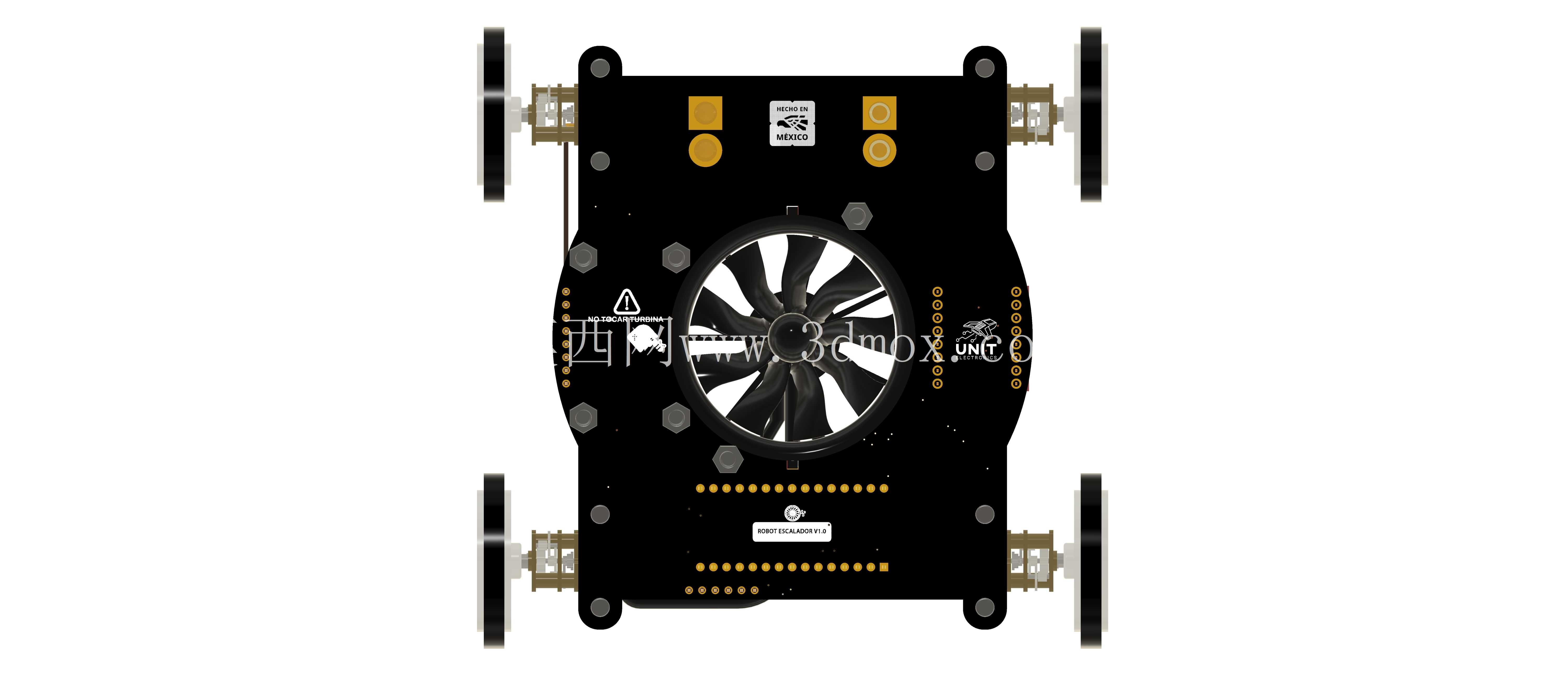

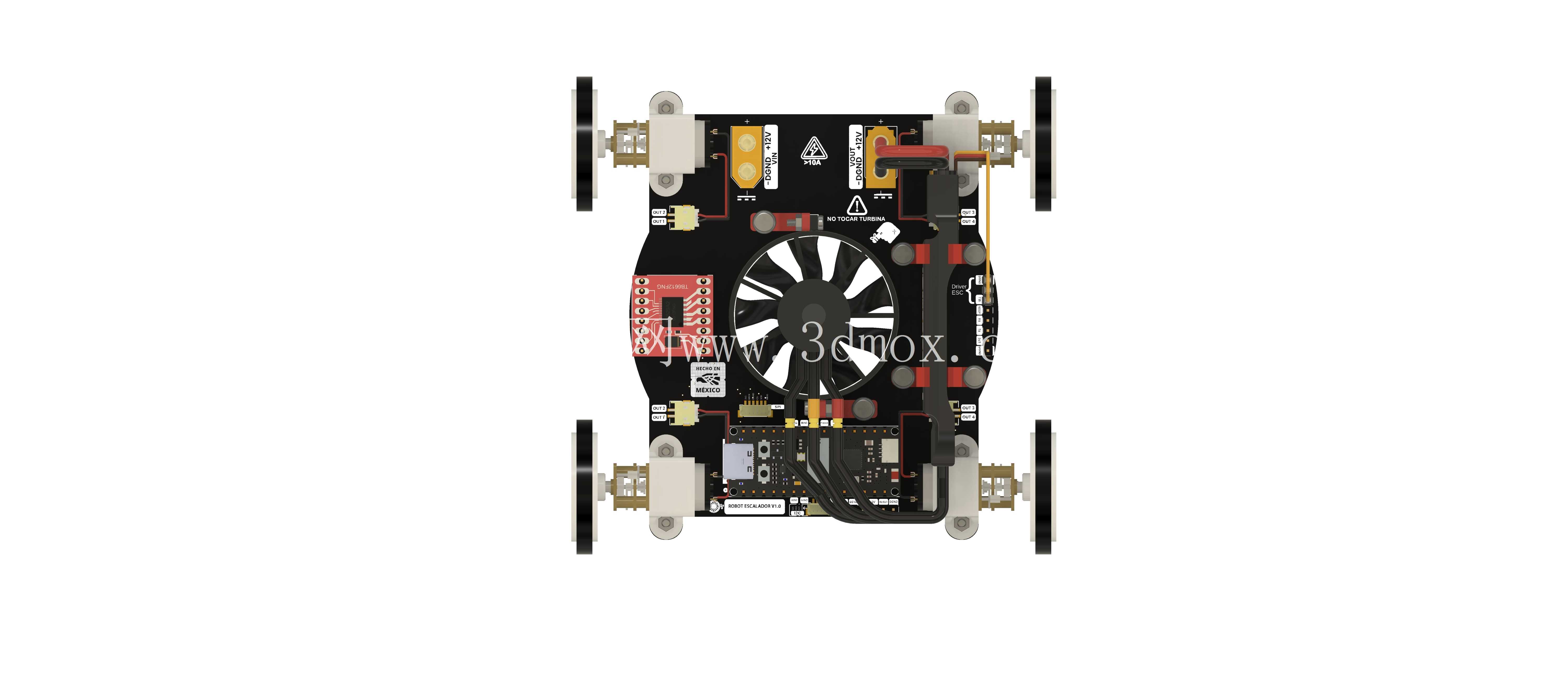

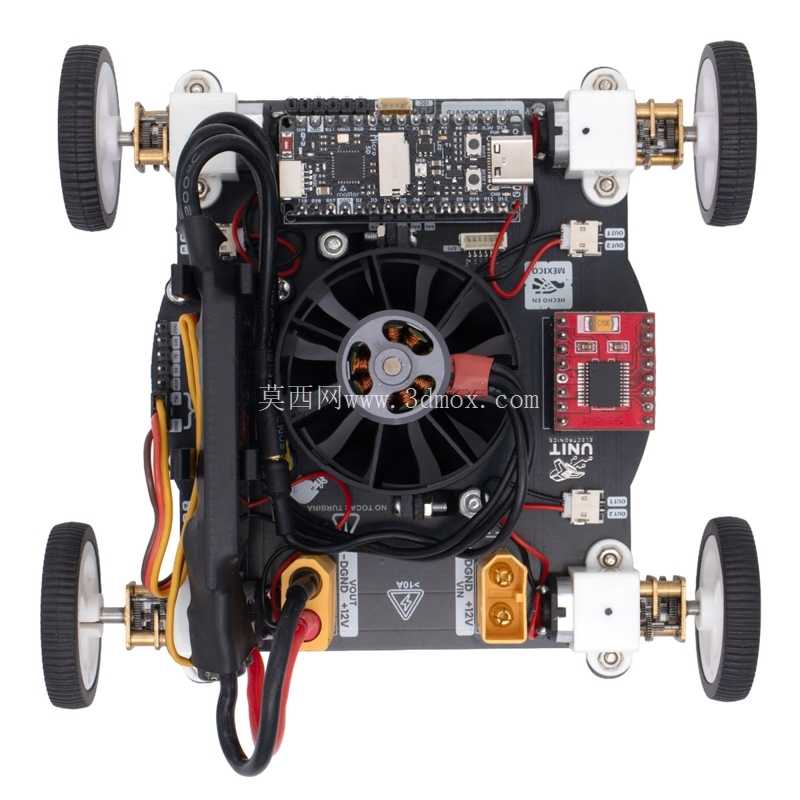

结构布局上，PCB板采用层叠式安装思路，底层为电源管理模块，集成SMD稳压单元，可直接接入12V工业直流供电，也支持外置锂电池供电，电源接口采用防反接大电流端子，避免现场接线失误烧毁板件；中层为驱动层，布置四个电机驱动接口、电调信号接口，所有接线端子均采用锁扣式设计，防止设备移动过程中接线松脱；上层为传感扩展区，预留I2C、SPI通用接口，可根据作业需求加装视觉模块、气体检测模块、温湿度采集模块，拓展设备的运维检测能力。

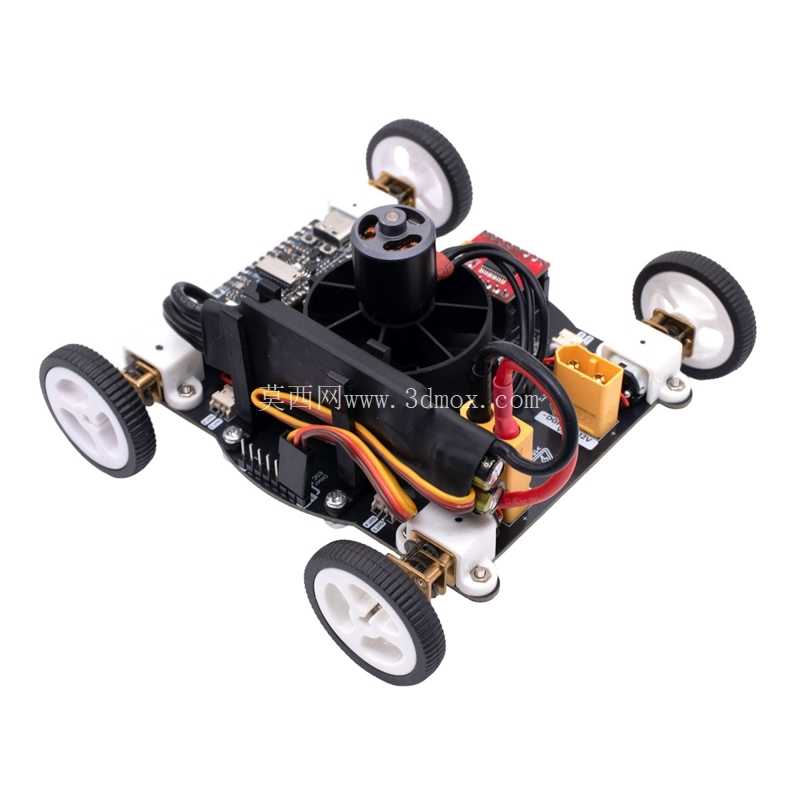

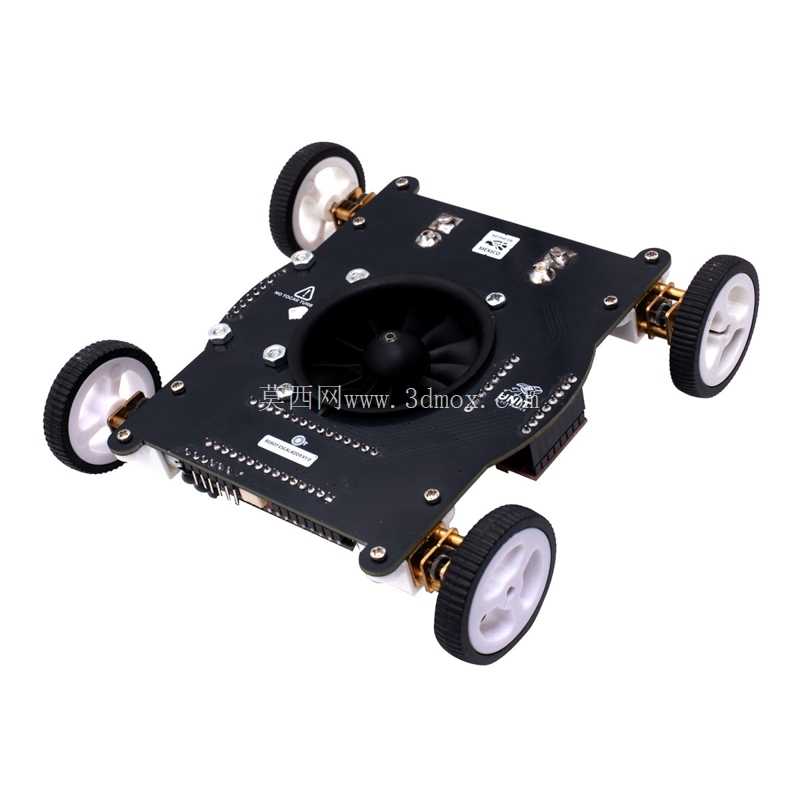

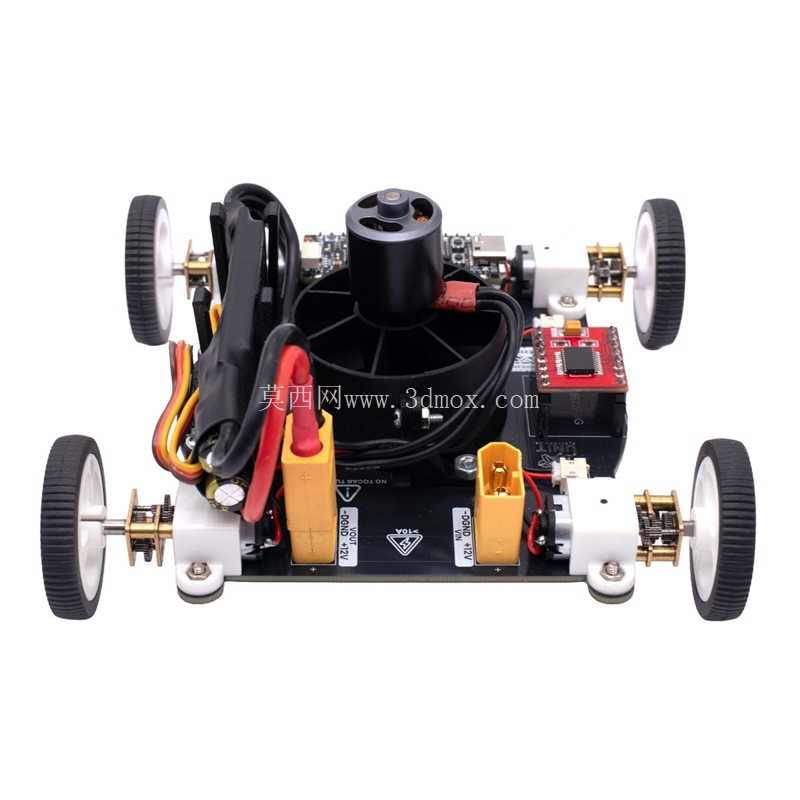

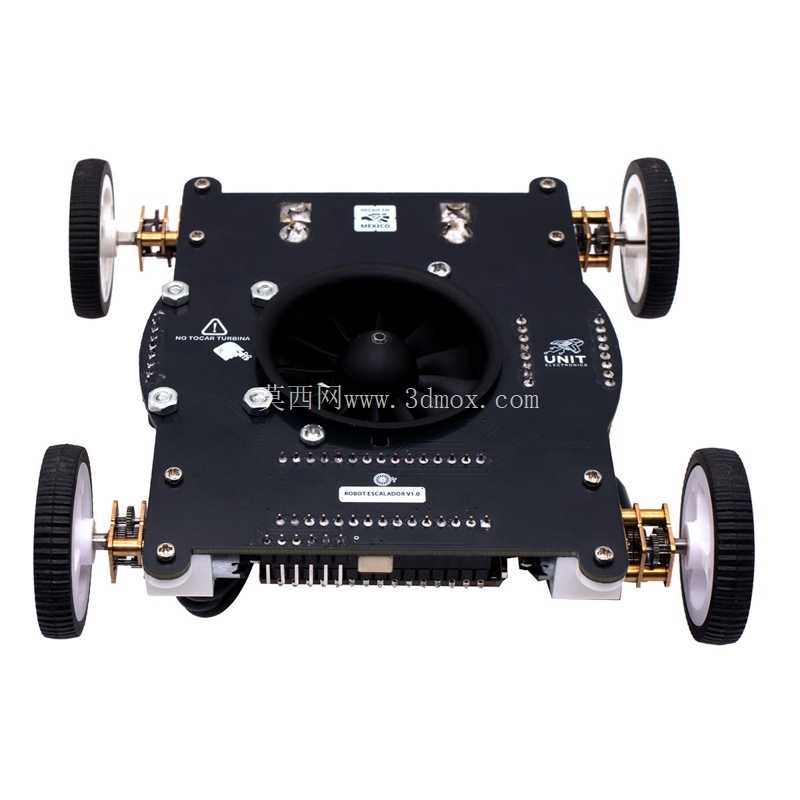

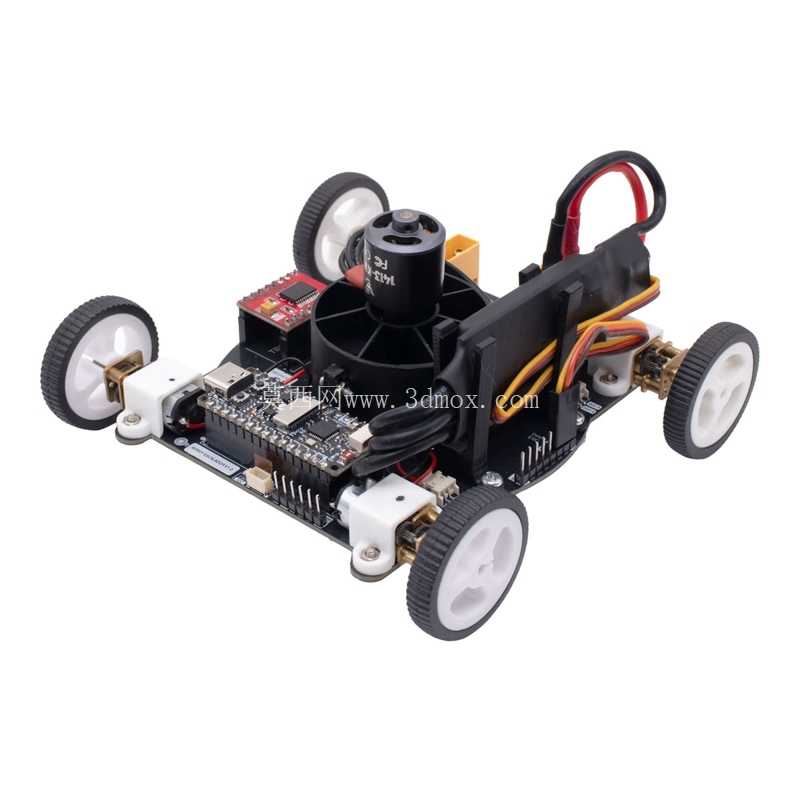

整机的机械安装边界控制紧凑，四轮呈矩形分布，轮距与轴距的比例经过反复调校，在垂直面转向时不会出现单侧轮附着力不足打滑的问题，机身中部的涡轮风机采用下沉式安装，风机进风口距离安装面的间隙控制在3mm以内，保证负压吸附力不会出现泄漏，同时风机四周设置缓冲胶垫，降低风机高速运转时的振动传递到主控板，避免板上元器件出现虚焊故障。

走线设计上，所有动力线与信号线分开布设，电源线采用16AWG硅胶线，大电流回路单独走板层厚铜区域，信号线采用屏蔽线，靠近主控端加装磁环，抑制风机运转时的电磁干扰影响通讯稳定性。机身四周预留M3规格安装孔位，可根据作业场景加装清洁刷头、检测探头、小型操作机械手，适配涡轮机叶片清理、焊缝检测、设备内部巡检等不同作业需求。

在实际运维场景中，这款设备可替代人工进入无刷涡轮机的狭窄腔室，完成叶片积尘清理、表面裂纹检测、紧固件松动排查等作业，避免人工拆解设备带来的工时损耗，也降低狭小空间作业的安全风险。整机结构件除标准件外，大部分采用轻量化板材加工，自重控制在合理区间，不会对攀爬接触面造成额外载荷，同时所有棱角处均做倒角处理，防止在设备内部移动时刮伤腔室内壁或线缆。

从设计迭代的角度来看，这套结构充分考虑了模块化替换需求，轮组、电机、风机、主控板均采用快拆式安装，单个部件出现故障时可快速更换，无需整体拆解设备，降低现场运维的配件成本与维修时长。供电回路集成过流、过压保护，当电机堵转或者风机短路时，可自动切断供电，避免故障扩大影响被运维的主体设备。
