手持立式便携家用清洁吸尘器结构设计

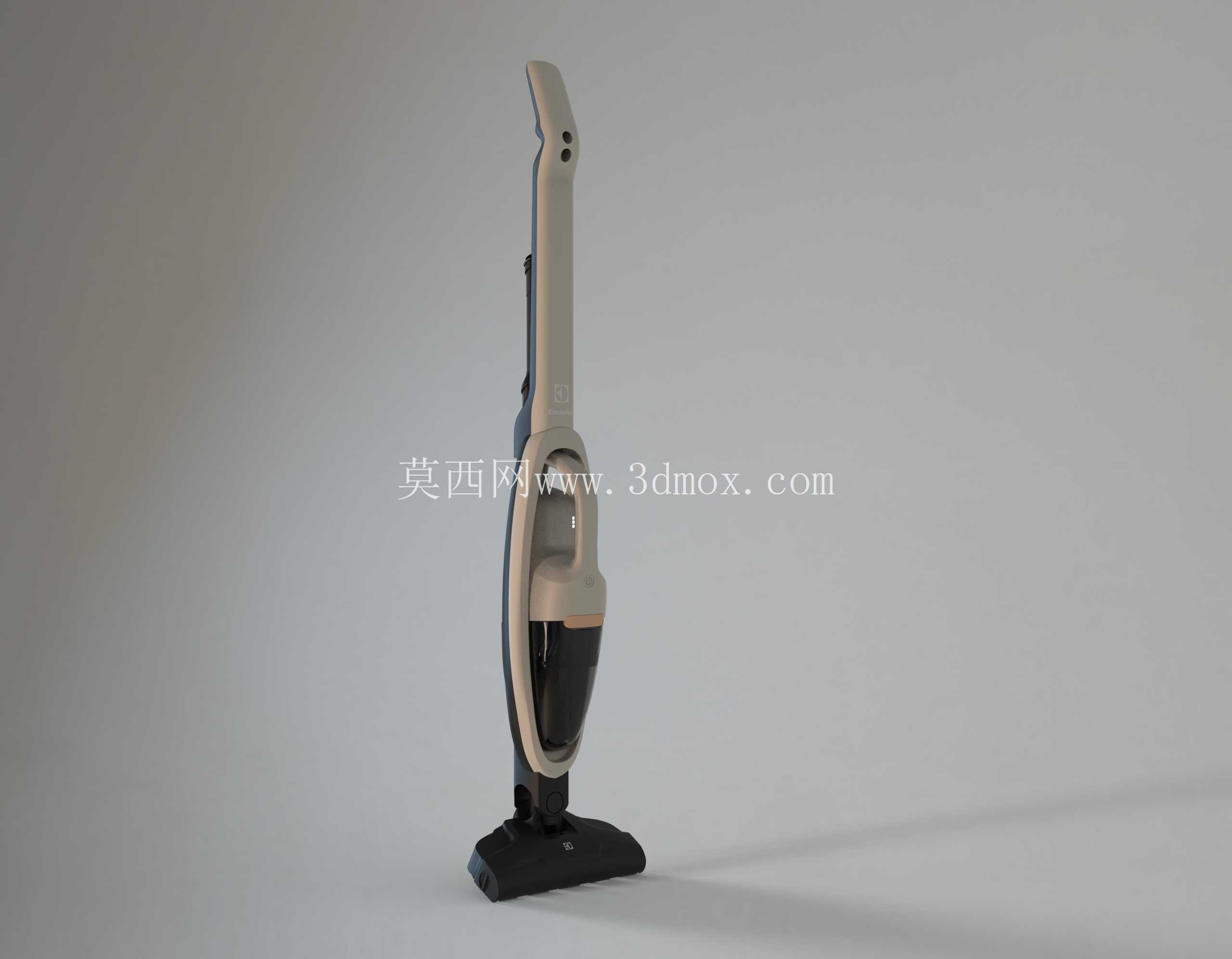

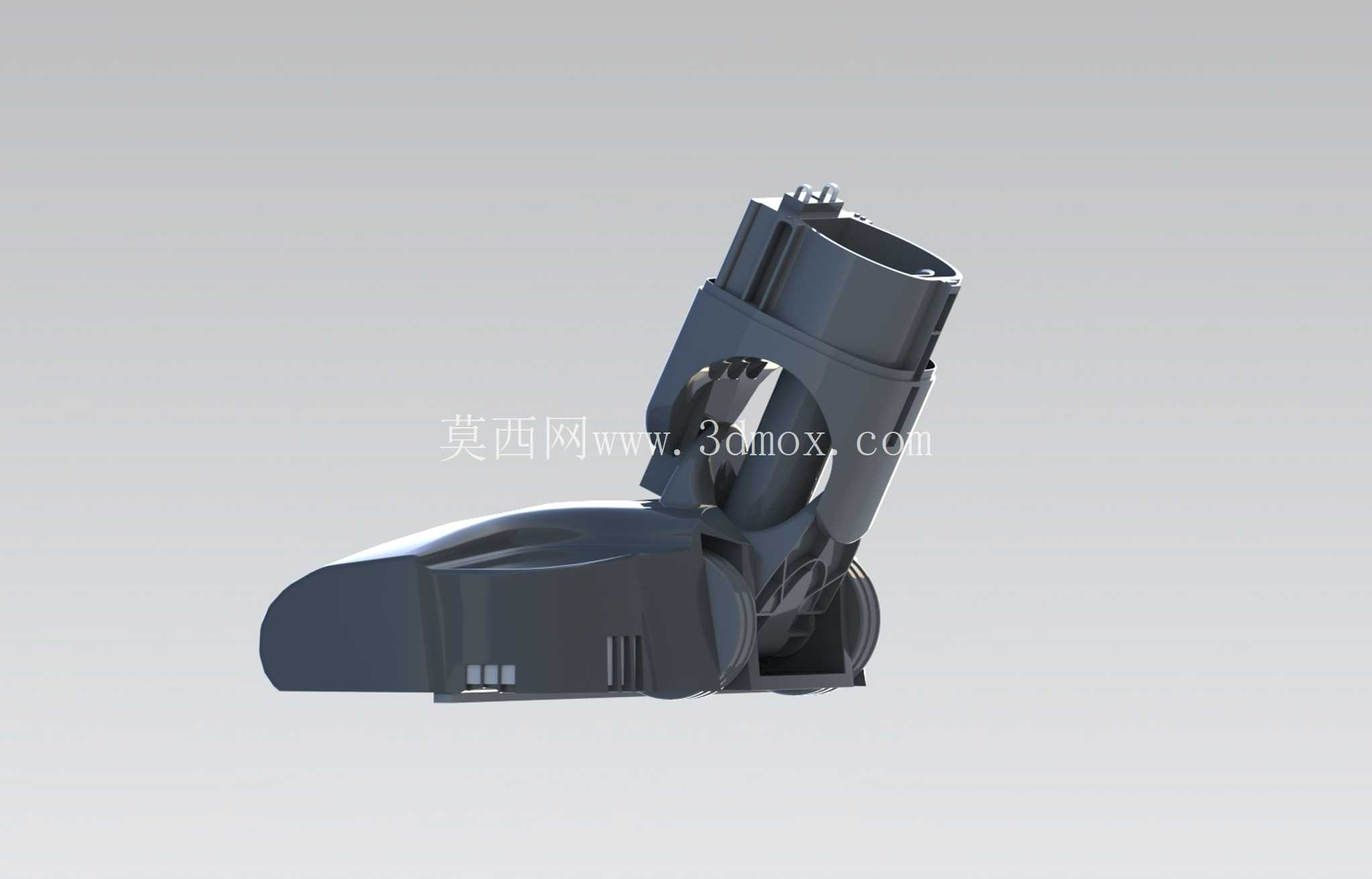

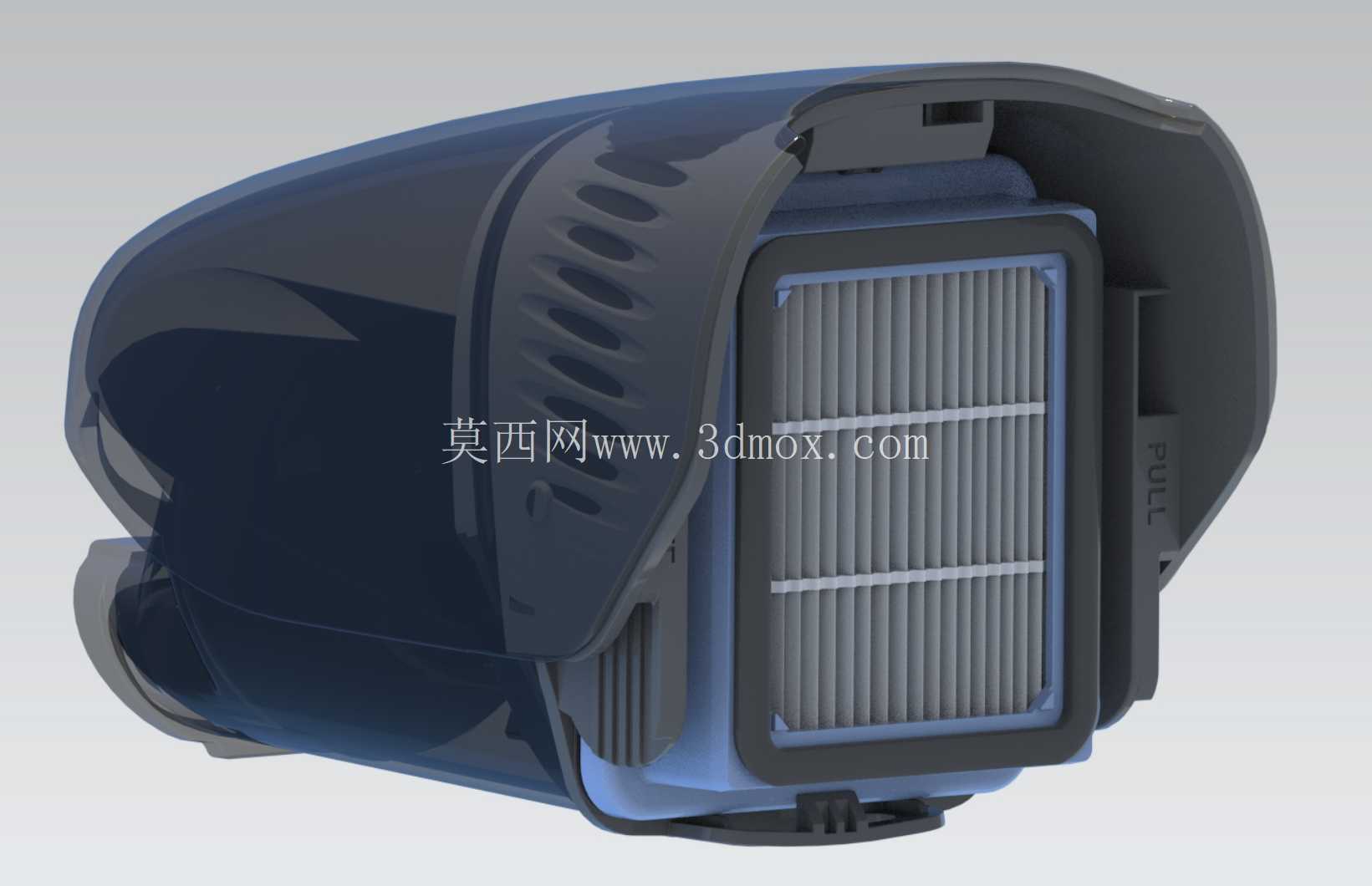

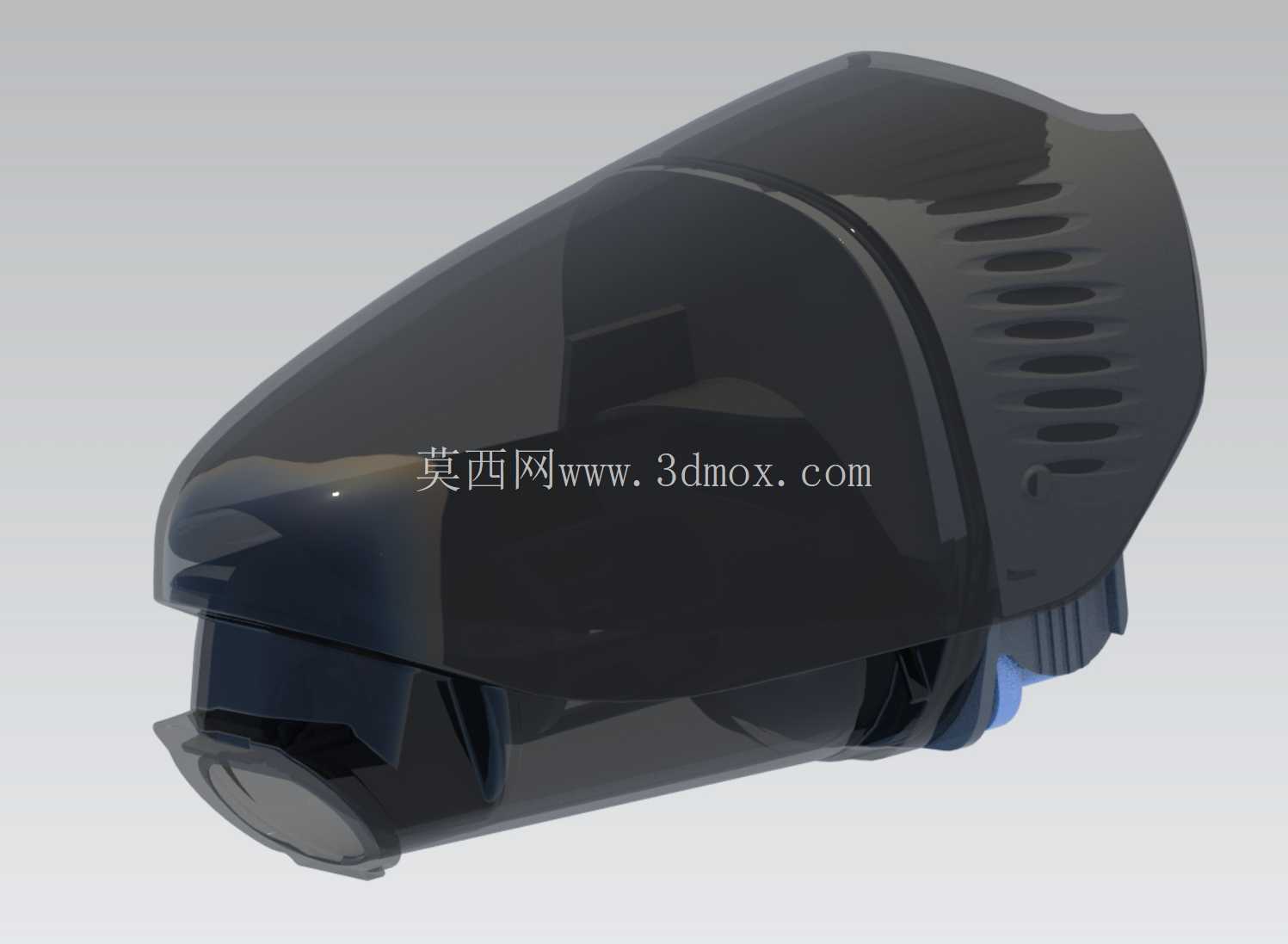

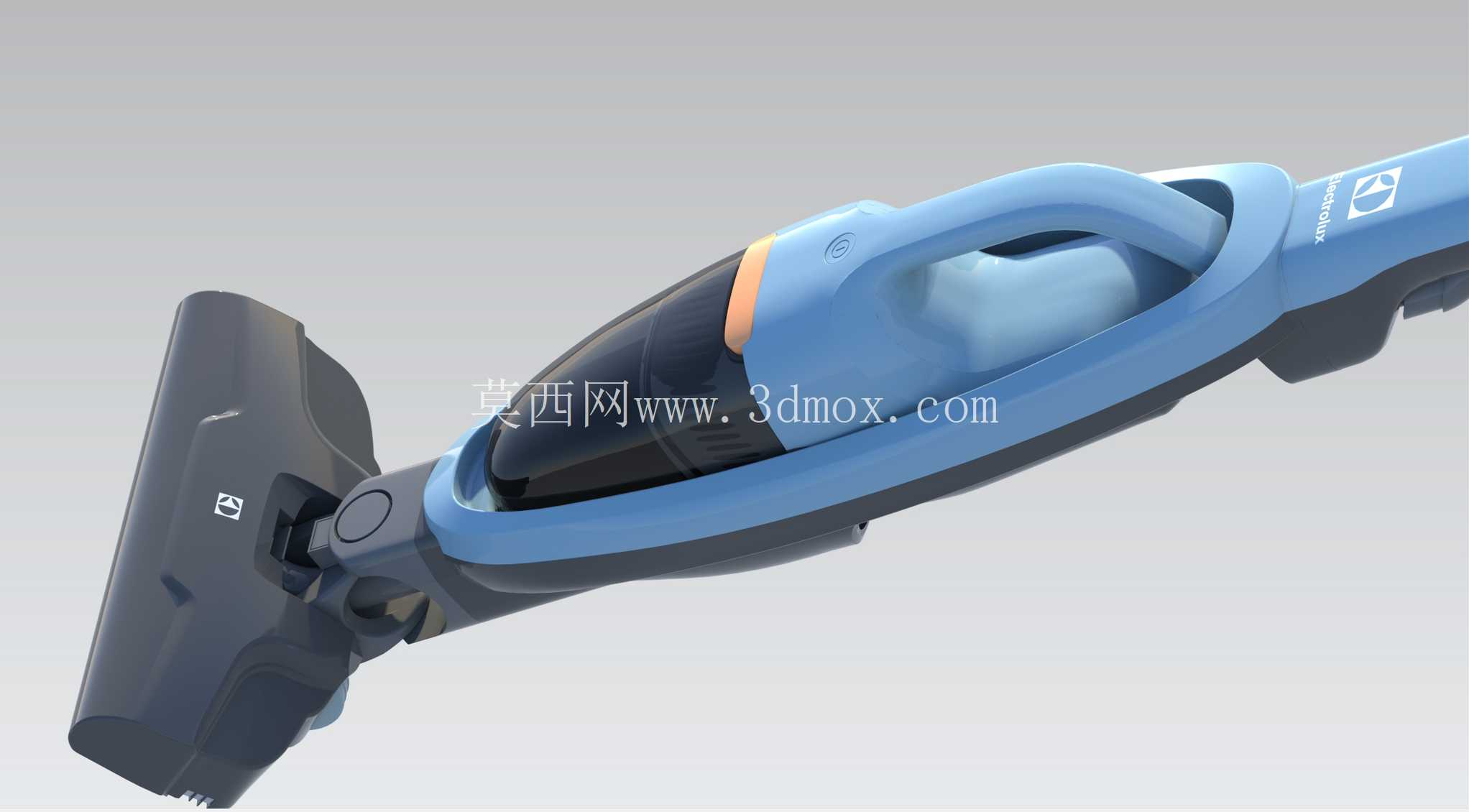

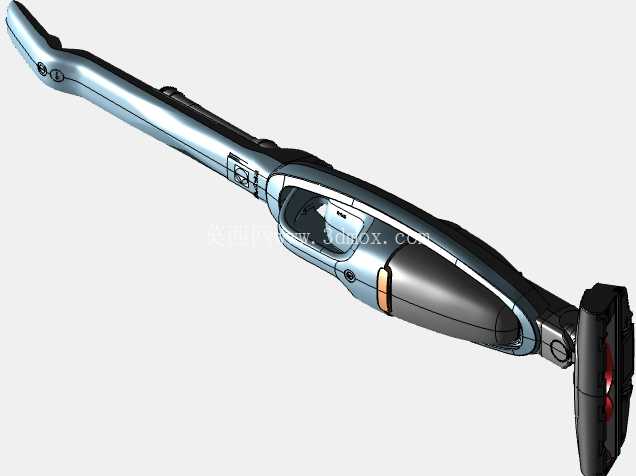

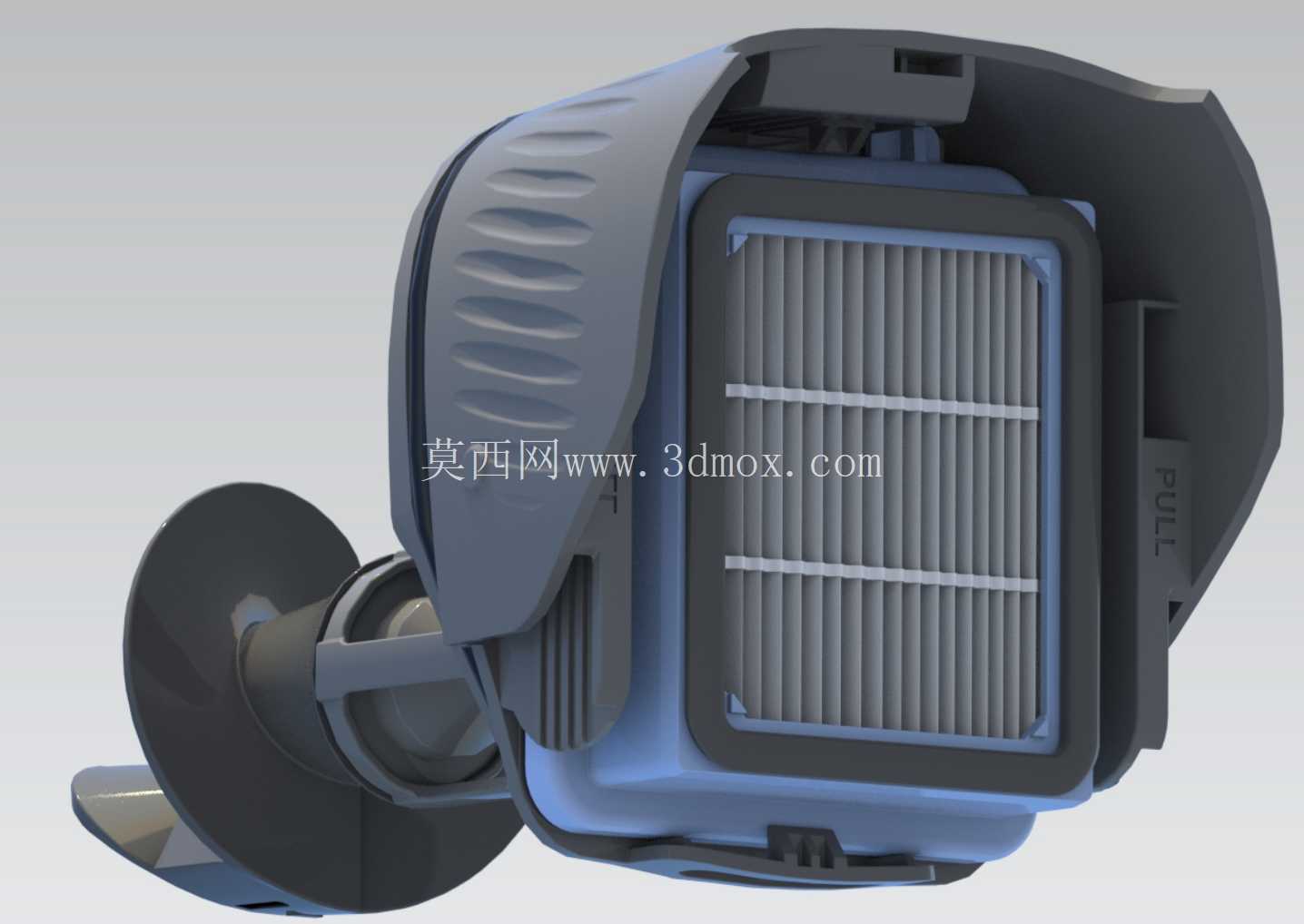

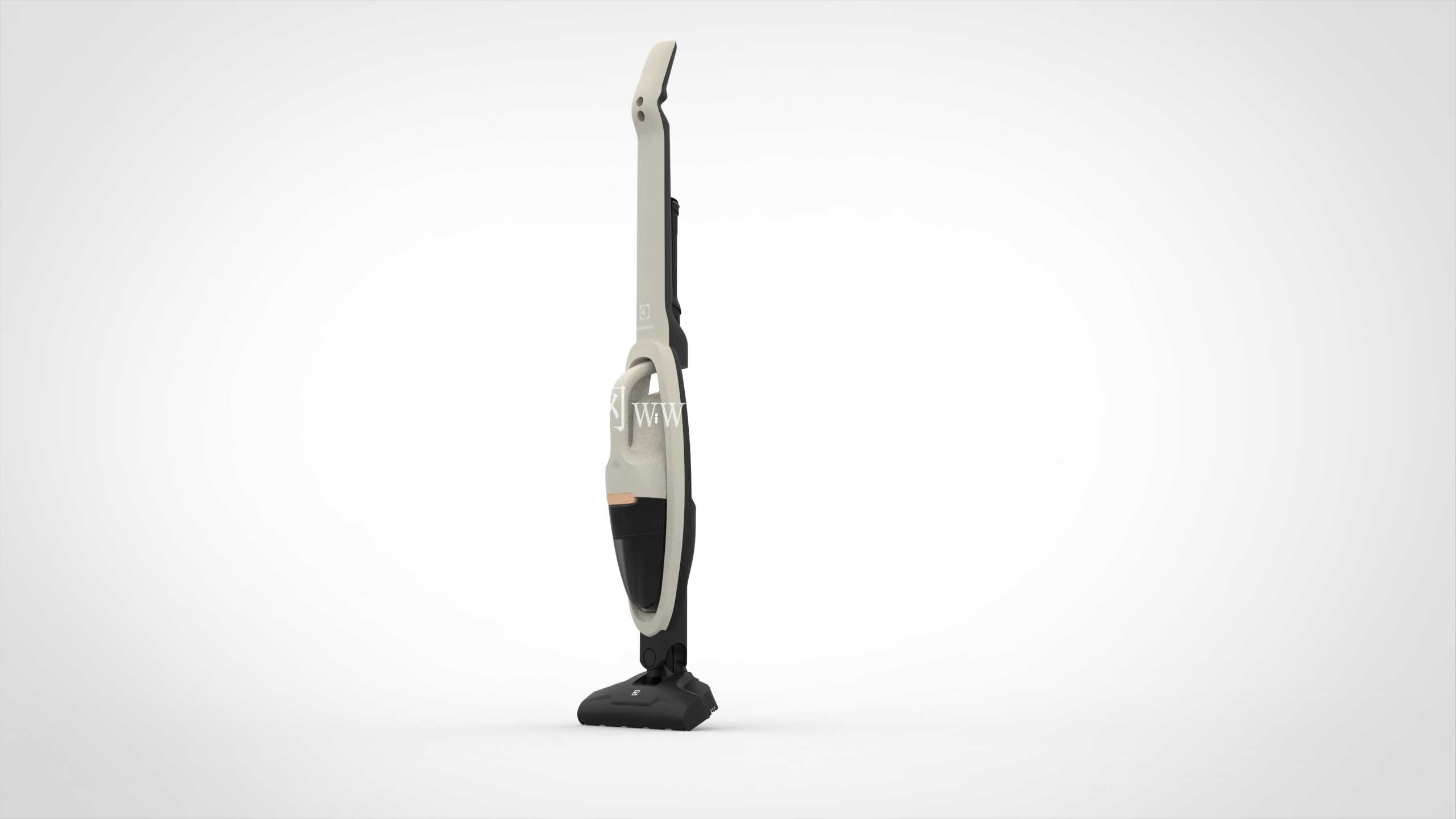

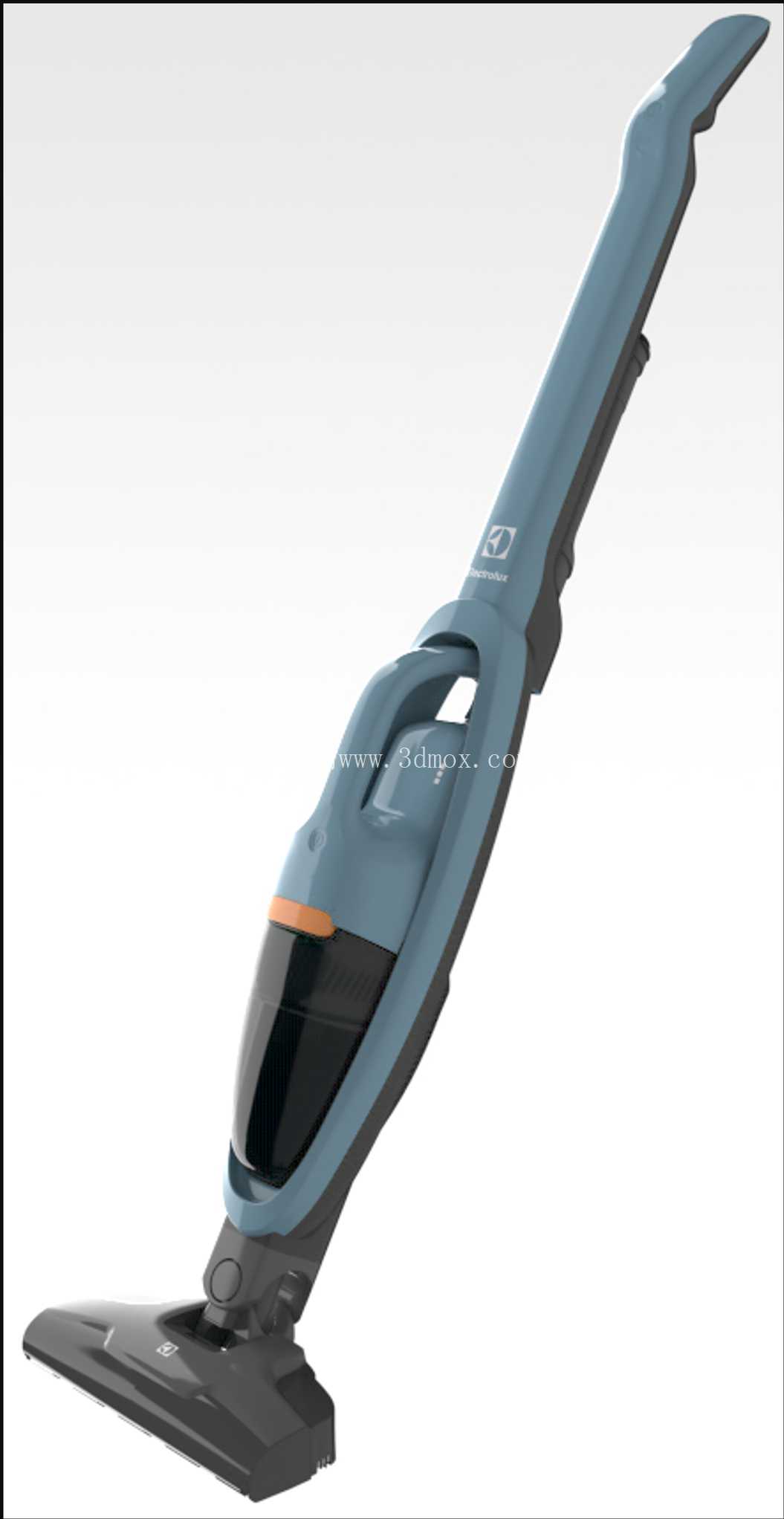

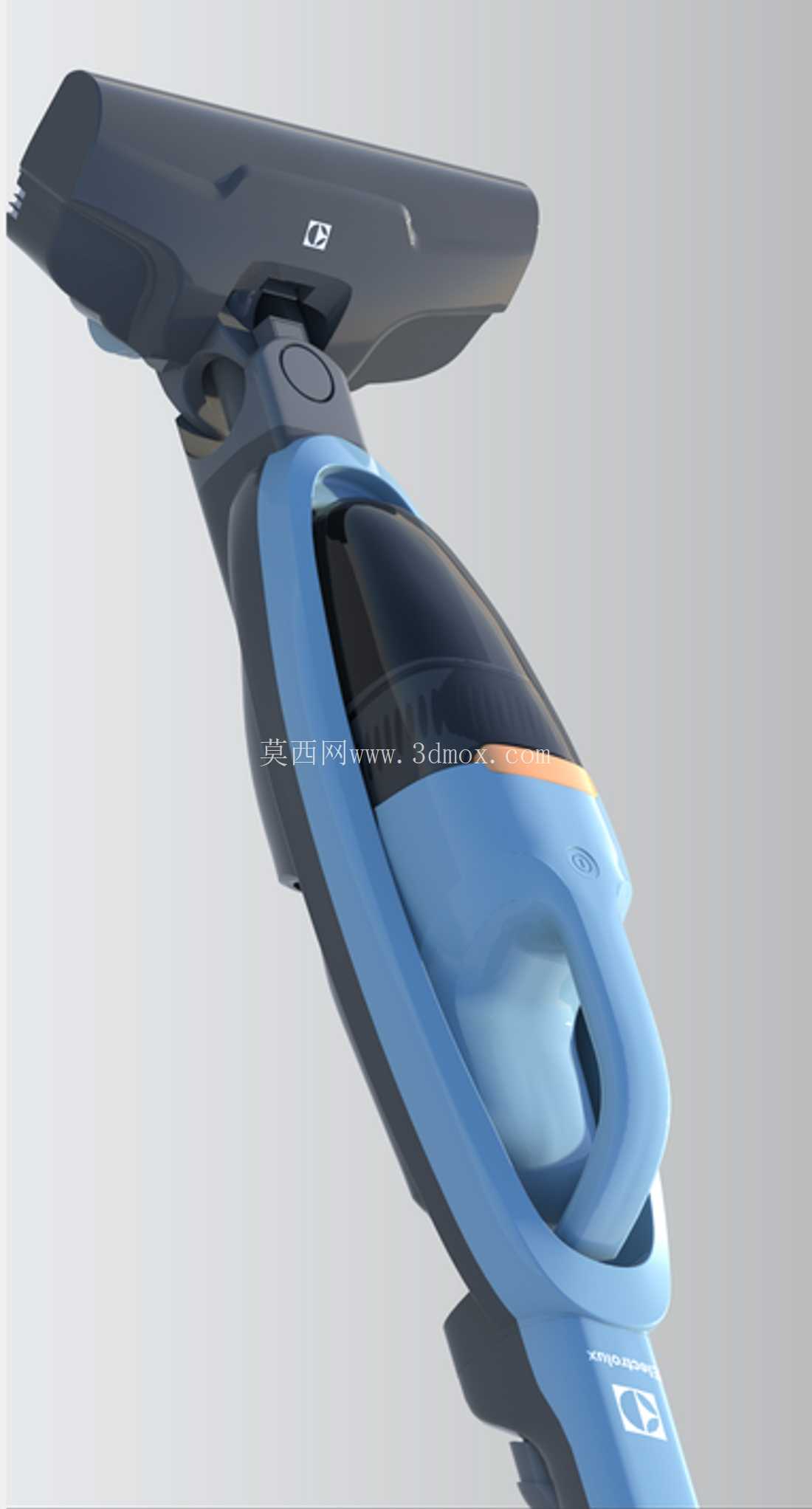

这款手持立式吸尘器的三维结构设计，核心围绕小户型家居、车载场景的高频清洁需求展开，区别于传统桶式、卧式吸尘器的大体积局限，整机采用一体化流线型机身布局，将尘仓、动力单元、握持手柄、清洁吸头沿长轴方向串联排布，最大限度压缩横向占用空间，日常收纳时可直接靠置在墙角、家具缝隙处，无需额外占用大面积储物空间。从实际使用场景出发，设计时重点考量了单手握持的操作舒适度，手柄区域做了贴合手掌弧度的内凹造型，表面预留防滑纹理的安装位，整机重心落在握持区域下方，长时间举持清洁高处积灰、沙发缝隙、车载内饰时，手腕不会出现明显的负重酸胀感。机身前端的尘仓采用透明可视结构设计，使用者可直接观察内部尘量，及时倾倒清理，避免尘满导致的吸力衰减问题；尘仓与主机的连接采用卡扣式快拆结构，无需额外工具即可完成拆卸、倾倒、复位的全流程操作，降低日常维护的操作门槛。清洁吸头与机身的连接部位设置了多角度转动关节，可实现左右180度、上下90度的角度调节，清洁床底、柜底等低矮空间时，无需弯腰俯身调整机身角度，只需推动手柄即可带动吸头贴合地面完成清洁，适配不同高度的清洁作业面。动力单元的排布做了重心平衡优化，将电机、电池组集中布置在手柄下方的机身段，避免头重脚轻的问题，直立放置时可稳定站立，不会出现侧翻倾倒的情况。机身侧面的功能按键设置在拇指可自然触碰的位置，握持状态下无需调整手位即可完成开关机、吸力档位切换的操作，按键做了凸起的触感标识，盲操作时也能准确识别按键功能。吸头底部的滚刷区域做了可拆式设计，可定期拆卸清理缠绕的毛发、杂物，避免滚刷卡滞影响清洁效果；滚刷周边设置了软质刮条，清洁硬质地面时可刮除附着在地面的顽固污渍，同时不会刮伤地板、瓷砖表面。从安装边界来看，整机最大长度约1.1米，最宽处位于尘仓段约15厘米，直立放置时的底座占地面积不足0.02平方米，即使是狭小的公寓玄关、车载后备箱都能轻松放置。机身的接缝处做了错位止口设计，可避免清洁过程中灰尘从接缝处溢出，提升尘气分离的密闭性；尘仓内部设置了多级过滤结构的安装位，可依次放置初效滤网、HEPA滤网，过滤排出的气流，避免二次扬尘问题。针对车载清洁场景，机身的长杆部分可快速拆卸，拆卸后仅保留主机与短吸头，长度缩短至30厘米左右，可轻松伸入杯架缝隙、座椅下方、车门储物格等狭窄区域，清理碎屑、灰尘等杂物。设计过程中对机身的壁厚做了均匀化处理，主体塑料件壁厚控制在2.5毫米左右，既保证结构强度，又最大限度控制整机重量，裸机重量控制在1.5公斤以内，即使是力气较小的使用者也能轻松单手握持操作。机身表面的分模线沿流线型轮廓布置，避免出现突兀的棱角，提升外观整体性的同时，也减少清洁时的卫生死角，日常擦拭机身表面时不会被分模线的凸起刮到抹布。电池仓设置在手柄底部，采用插拔式电池结构，可替换备用电池，延长连续清洁时长，电池仓的接缝处设置了密封胶圈，避免清洁过程中溅入的水渍进入电路区域，提升使用安全性。吸头与地面接触的边缘设置了软质橡胶滚轮，推动过程中可顺畅滑动，不会出现卡顿、刮擦地面的情况，滚轮的安装轴做了免维护的自润滑设计，长期使用也不会出现异响、卡滞的问题。
