Arduino摇杆按键集成扩展板结构设计

做嵌入式控制类项目时，很多工程师都遇到过主控板IO口不足、外接输入模块接线杂乱的问题，这款摇杆按键集成扩展板，就是针对这类场景做的集成化结构方案，能直接叠装在Arduino、STM32、ESP32这类主流主控开发板上，省去零散接线的麻烦，也能减少外接模块占用的安装空间。从实际应用场景看，这类扩展板常被用在小型遥控装置、桌面机械臂控制端、智能小车操控模块、简易人机交互输入终端这类项目里，相比单独外接摇杆模块和独立按键，集成式的结构能让整个控制端的装配更紧凑，也能避免飞线带来的接触不良、信号干扰问题。

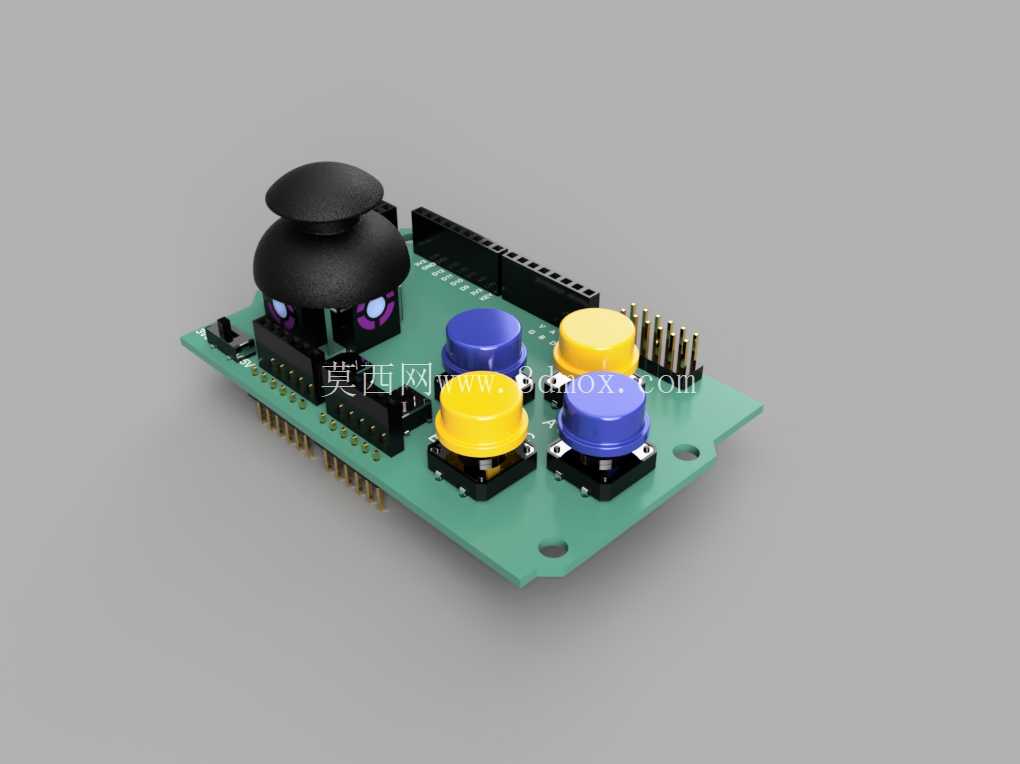

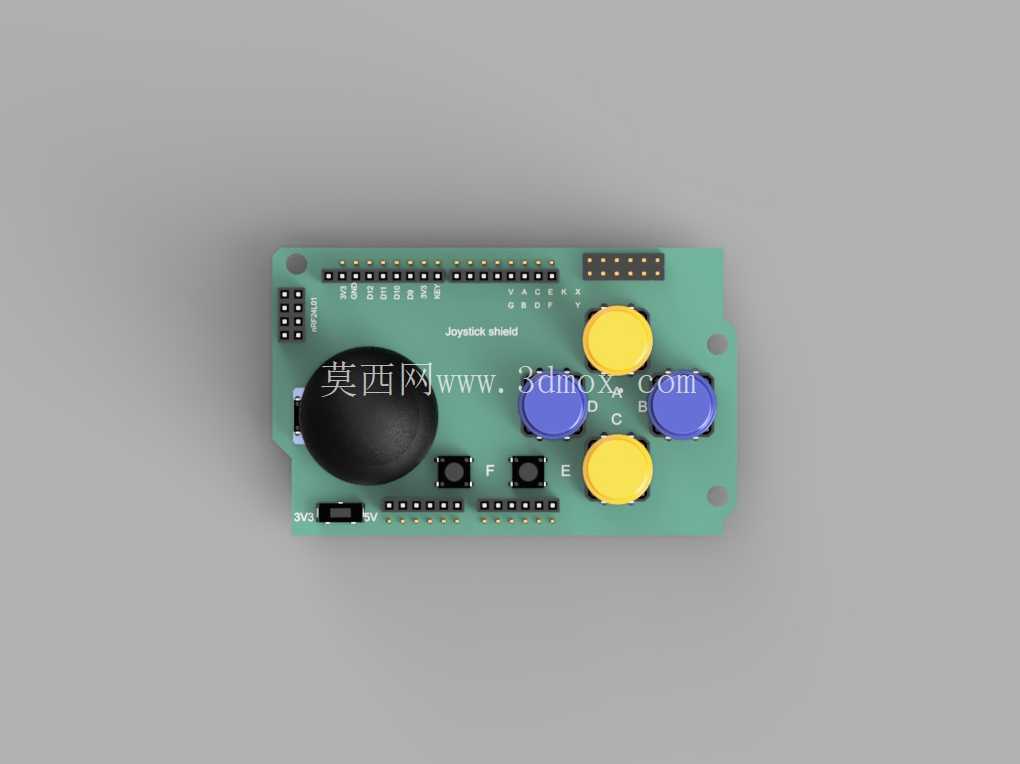

从功能特性上看，板载集成了双轴模拟摇杆单元，可输出X、Y两个轴向的模拟量信号，同时搭配四枚独立轻触按键，可实现自定义功能输入，板上预留的排针引脚完全匹配标准Arduino Uno类主控板的引脚排布，叠装时直接对准排母插装即可，不需要额外做接线转接。结构设计上，整个扩展板采用标准双层PCB作为承载基体，板厚选用常规1.6mm规格，整体外轮廓尺寸匹配标准Arduino主控板的安装边界，长宽尺寸控制在与主控板一致的范围内，不会超出主控板的安装轮廓，叠装后不会和主控板上的其他接口产生干涉。摇杆单元的安装位置做了局部结构避让，摇杆的操作帽高出PCB板面约12mm，周围预留了足够的手指操作空间，操作时不会碰到周边的按键；四枚按键采用两蓝两黄的区分排布，分别布置在摇杆的侧方，按键帽高出板面约5mm，按压力度适配常规轻触开关的操作手感，按键下方的焊盘位置做了加强设计，反复按动时不会出现焊盘脱落的问题。

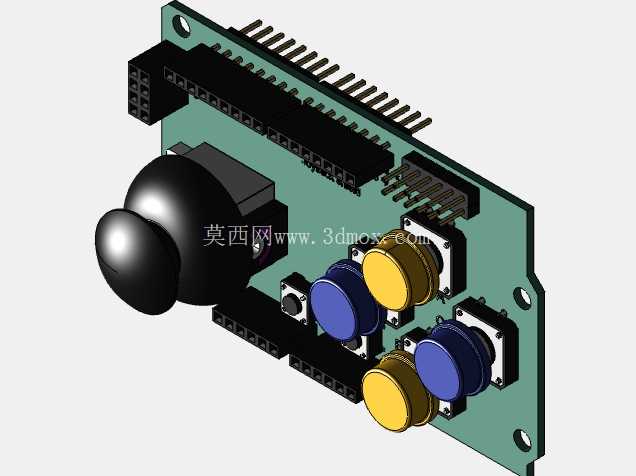

设计过程中，重点考虑了叠装后的引脚对位精度，所有排针的孔位公差控制在±0.1mm范围内，保证插装时能顺畅对准主控板的排母，不会出现插装歪斜、引脚弯折的问题。板上还预留了内置引脚空间，可兼容nRF2401无线收发模块、诺基亚5110LCD显示模块的直插安装，不需要额外外接杜邦线，进一步提升了整个控制模块的集成度。需要注意的是，目前市面上同类型的功能模块存在较多尺寸变体，在实际选用这款扩展板做结构装配前，需要核对实际采购模块的外形尺寸、引脚排布，避免出现安装干涉、引脚定义不匹配的问题。整个板卡的安装孔位完全对齐标准Arduino板的固定孔位，可配合铜柱实现和主控板的锁紧固定，叠装后整体结构稳固，即使在移动类设备上使用，也不会因为震动出现接插件松脱的问题。摇杆单元的下方做了结构限位，摇杆的摆动行程控制在合理范围内，不会因为过度扳动导致内部电位器损坏，同时摇杆的复位弹簧力度适中，操作松手后能自动回到中位，满足常规操控的手感需求。按键的排布间距做了优化，相邻按键的中心距保持在10mm以上，操作时不容易出现误触的问题，不同颜色的按键帽也方便使用者快速区分不同的功能定义，降低操作时的识别成本。从结构建模的角度看，整个板卡的所有元件都做了等比例还原，包括排针的长度、元件的高度、安装孔的位置，都按照实际实物尺寸做了精准建模，可直接用于整个控制终端的结构装配校验，提前排查元件干涉、安装空间不足的问题，减少实际打样装配时的修改成本。
