AITRIP ESP32 38Pin接口开发板结构设计

在嵌入式硬件开发与小型智能设备原型搭建场景中，这类带螺丝接线端子的ESP32扩展开发板，是很多做工业传感节点、小型物联网控制终端的工程师绕不开的硬件载体。不同于常规排针引出的开发板，这款结构把所有IO口都转接成了绿色的螺丝锁紧端子，现场接线的时候不需要额外焊排针、压杜邦线，直接把多股单芯线剥头后塞进端子孔拧紧螺丝就能完成接线，在做设备快速改装、实验室临时测试台搭建、户外小型监测装置组装的时候，能省掉不少线束加工的步骤，也避免了杜邦线震动松脱导致的信号中断问题。

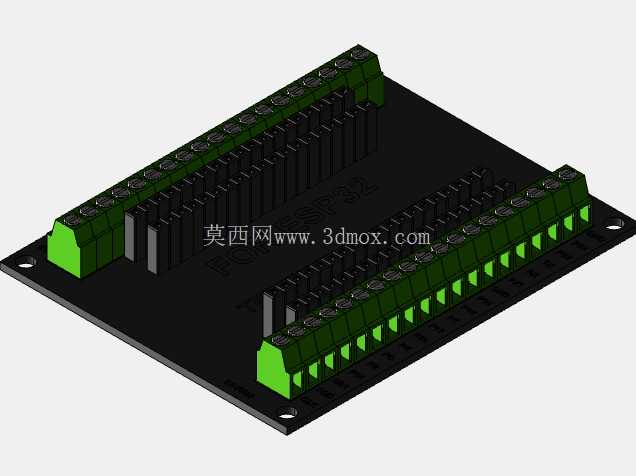

从结构设计的思路来看，整个板件采用黑色FR4基板作为承载主体，基板边缘做了圆角处理，避免安装时锐角划伤操作人员或者划破线缆绝缘层。四组绿色接线端子分别布置在基板的三个侧边，每个端子的引脚间距严格匹配ESP32核心板的引出脚定义，端子座底部做了定位凸台，和基板上的安装孔精准对位，过波峰焊的时候不会出现偏移虚焊的问题。核心板安装区域在基板中央，预留了足够的插拔空间，不管是ESP32-DevKitC-32还是同封装的ESP-WROOM-32核心板，都能直接卡装到位，不需要额外调整固定位置。Type-C接口的位置特意避开了端子安装区，插USB下载线的时候不会和旁边的接线产生干涉，哪怕是带屏蔽壳的加粗Type-C线，也能顺畅插拔。

实际使用中，这类扩展板的安装边界需要特别注意，基板整体厚度1.6mm，加上端子座的整体高度不超过18mm，在做外壳设计或者控制柜内安装的时候，预留20mm的垂直安装空间就足够。端子的接线能力支持22AWG到18AWG的导线，锁紧螺丝的扭矩控制在0.2N·m左右就能保证接触可靠，不会因为拧得过紧压断铜丝，也不会因为扭矩不足导致接触电阻过大。板上的端子排布按照电源、输入、输出、通讯的功能分区做了划分，现场接线的时候可以顺着端子顺序依次接线，减少错接的概率，每个端子旁都预留了丝印位置，后期打样的时候可以印上引脚定义，调试的时候不用反复查引脚手册。

从结构可靠性角度考虑，端子座选用的是PA66加纤的绝缘外壳，耐温范围覆盖-20℃到85℃，在普通工业现场的环境温度下不会出现壳体变形、绝缘性能下降的问题。基板上核心板的固定位置预留了四个M2的螺丝孔位，如果是在震动较大的设备上使用，可以额外用铜柱把核心板和扩展板锁紧，避免长期震动导致核心板松脱。板边没有布置过高的元器件，所以多块板并排安装的时候，最小间距可以控制在5mm，在做密集型采集节点阵列的时候，能有效节省控制柜内的安装空间。

很多工程师在做这类扩展板建模的时候，容易忽略端子的插拔操作空间，比如端子的螺丝拧紧方向如果对着板边或者其他元器件，实际接线的时候螺丝刀根本伸不进去，这款结构在设计的时候特意把所有端子的锁紧螺丝都朝向板的外侧，用普通十字螺丝刀就能直接操作，不需要用弯头螺丝刀或者特殊工具。另外Type-C接口的外壳金属部分和基板的接地层做了连通，插拔的时候产生的静电可以直接通过接地层泄放，一定程度上能提升核心板的抗静电能力，在干燥环境下使用也不容易因为静电打坏芯片。

在做原型验证的时候，这种带螺丝端子的扩展板比面包板搭建的电路可靠性高很多，面包板的弹片反复使用后容易接触不良，尤其是接大功率负载的时候，接触电阻大还会发热，而螺丝端子的压接方式可以长期保持稳定的接触压力，哪怕是持续通过1A以内的电流，端子部位的温升也能控制在合理范围内。对于需要长期运行的小型物联网终端，比如农业环境监测节点、车间设备状态采集终端、小型智能控制器，用这种结构的扩展板直接组装，不需要自己设计PCB打样，能大幅缩短原型开发的周期，结构建模的时候只要把安装孔位、外围尺寸、端子位置精准还原，就能直接匹配到自己的设备外壳设计里，不用反复调整结构干涉问题。
