光伏板面行走式滚刷清洁执行机构

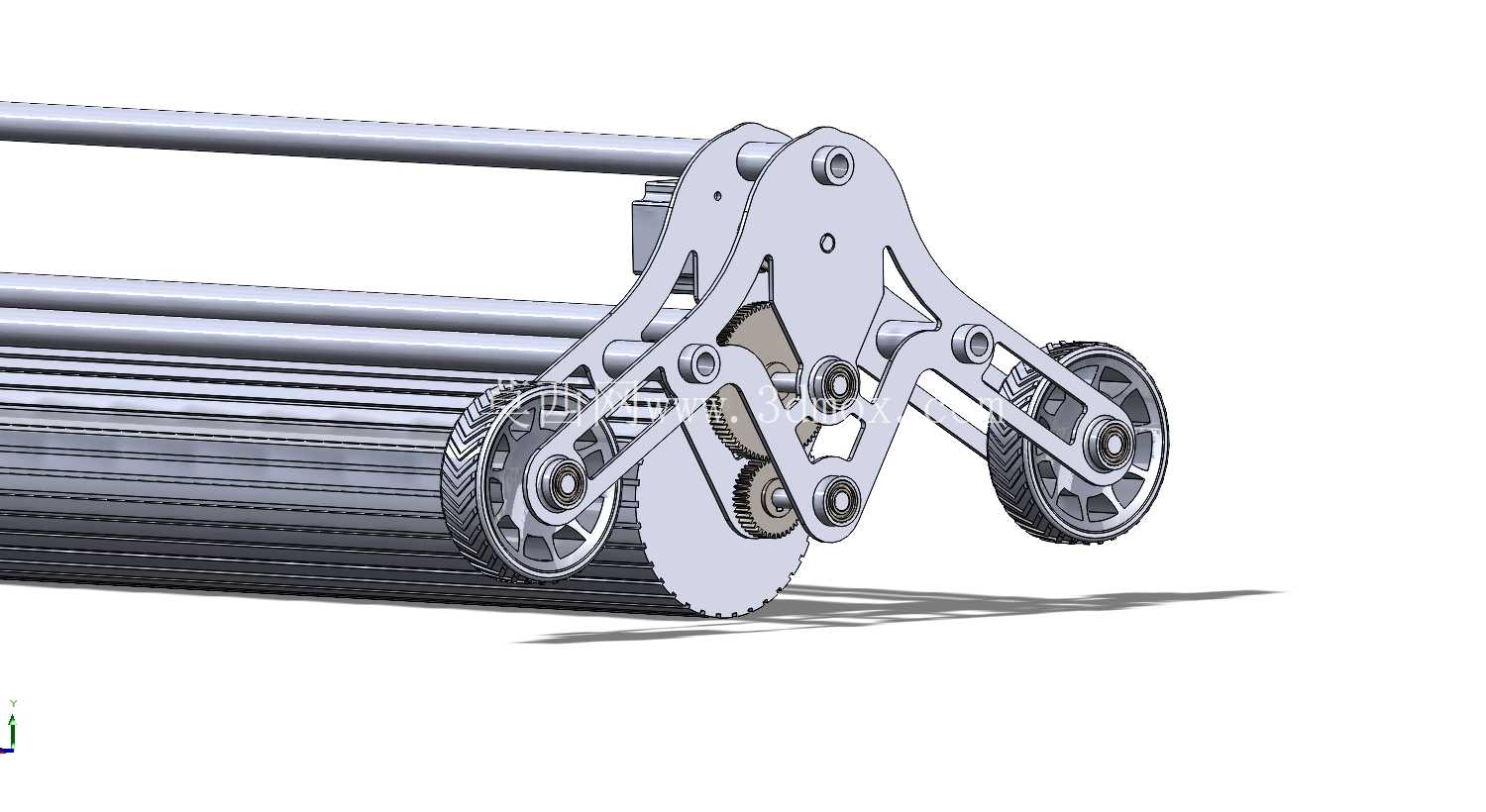

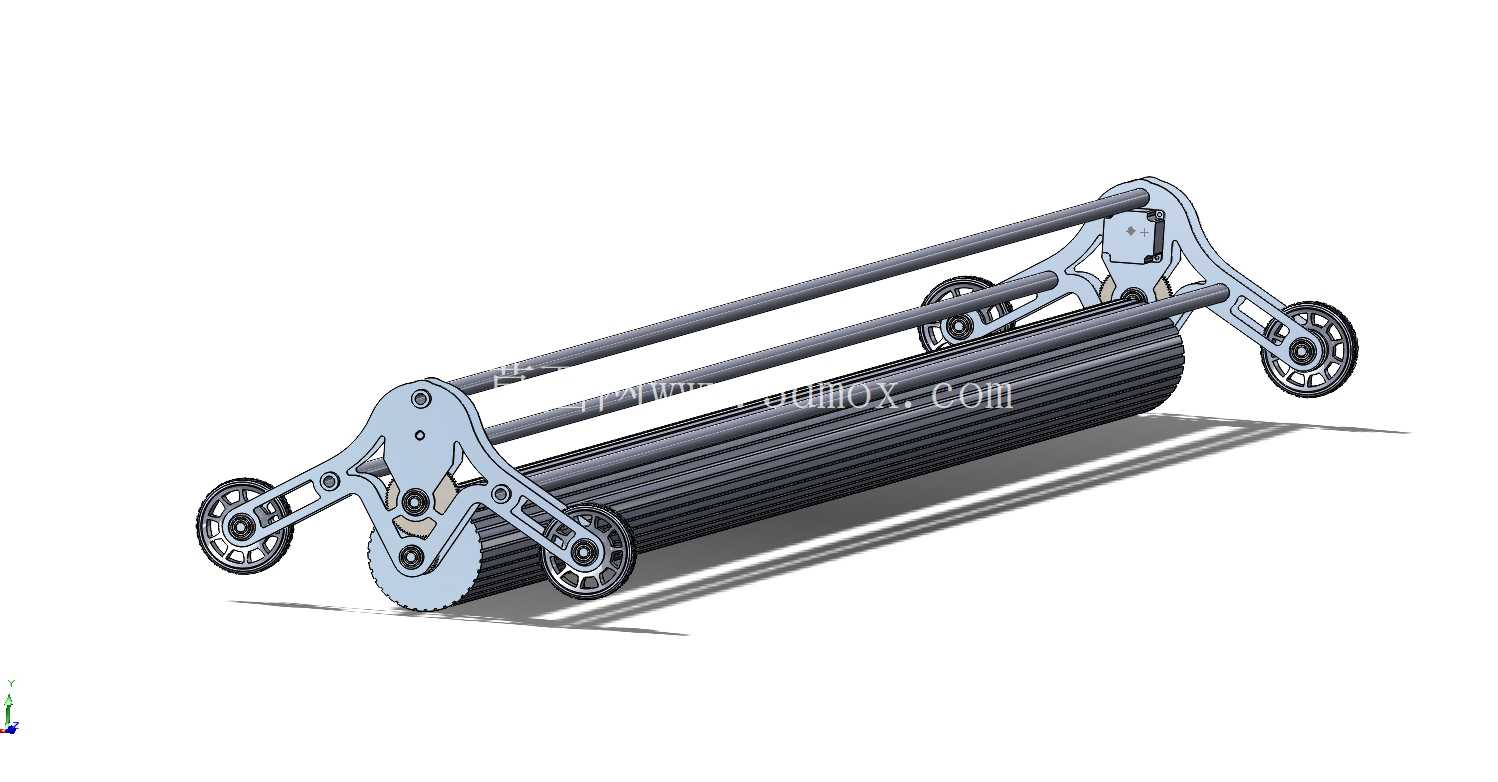

这套清洁执行机构主要适配分布式光伏电站、集中式地面光伏电站的组件表面清洁作业，尤其适合西北多沙尘、沿海高盐雾、厂区多浮尘的光伏阵列运维场景，可替代人工持杆擦洗、高压水枪冲洗的传统作业模式，解决人工清洁效率低、水压控制不当易造成组件隐裂、污水残留形成二次水痕的痛点。从结构布局来看，整套机构采用侧置安装板作为承载基体，所有传动部件、行走部件、清洁执行部件均固定在两侧对称布置的金属安装板之间，安装板上预先加工有对应各转轴的定位孔位，孔位公差按照IT7级精度设计，保证各传动轴的同轴度要求，避免传动过程中出现齿轮偏磨、皮带跑偏的问题。清洁执行端采用横置长滚刷结构，滚刷长度可根据常规光伏板1米、2米的标准宽度做模块化适配，滚刷表面植有耐磨尼龙刷丝，刷丝倾斜角度设置为15度，在滚动清洁时可将板面浮尘、积灰、鸟粪残留、落叶碎屑向组件侧边扫出，不会在板面形成条状积灰带；滚刷的驱动通过齿轮组传递动力，传动链路中设置有减速齿轮副，可将驱动端的高转速低扭矩输出转换为滚刷所需的低转速高扭矩输出，保证刷丝与板面接触时具备足够的刮擦力，同时避免转速过高造成刷丝甩动、扬尘扩散的问题。行走轮系采用前后双轮布局，轮面采用带防滑纹路的橡胶材质，轮缘宽度设置为30mm，可平稳骑跨在光伏板的铝合金边框上，不会压损板面钢化玻璃；轮系与安装板之间采用铰接摆臂结构连接，摆臂上设置有扭簧预紧结构，可根据不同厚度的光伏边框自动调整轮体下压量，保证行走过程中轮体始终与边框表面贴合，不会出现爬坡脱轨、下坡打滑的问题，同时摆臂的摆动行程预留有15mm的浮动量，可适配光伏板拼接处的高度差、板面轻微形变带来的边界变化，避免行走过程中出现卡滞。传动系统除了齿轮直驱的滚刷动力链路外，还设置有同步带传动结构将动力传递至行走轮，可实现滚刷转动与轮系行走的速度匹配，当滚刷转速设定为120r/min时，行走速度对应为0.3m/s，保证刷丝在板面上的扫掠轨迹无重叠盲区，也不会因行走过慢造成同一位置反复刷擦磨损板面减反膜。整套机构的安装边界做了兼容性设计，两侧安装板的外侧预留有驱动模块、供电模块的安装螺孔，可直接适配直流减速电机、锂电池供电模块的加装，不需要额外打孔修改结构；机构整体的重心设置在滚刷轴线与行走轮轴线的中间位置，在倾斜35度的标准光伏安装角面上作业时，重心投影始终落在两轮与滚刷形成的支撑三角形内部，不会出现倾翻风险；机构底部与光伏板面的最小间隙设置为20mm，可越过板面上高度不超过15mm的局部凸起，比如组件接线盒、固定压块等结构件，不会在行走过程中刮蹭板面。从设计细节来看，所有转动副位置均设置有含油轴承，不需要频繁加注润滑脂即可适应户外高温、低温、高湿的作业环境，齿轮副采用模数1的直齿圆柱齿轮，齿面做了硬化处理，可承受长期户外作业的负载冲击，安装板的边角位置均做了圆角处理，避免安装、搬运过程中划伤作业人员，也不会剐蹭光伏板表面的钢化玻璃。
