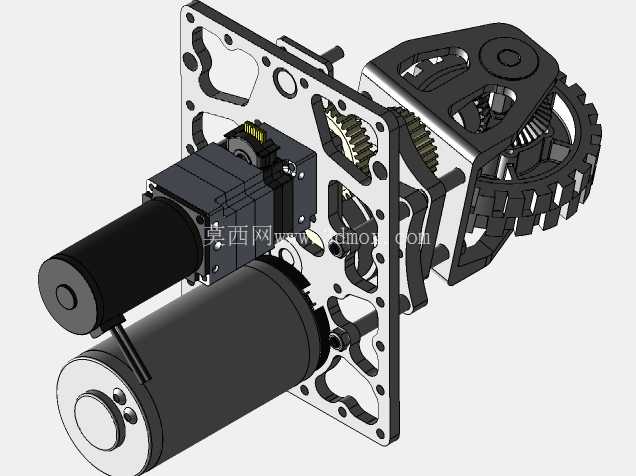

FRC赛事转向轮组Swerve驱动结构

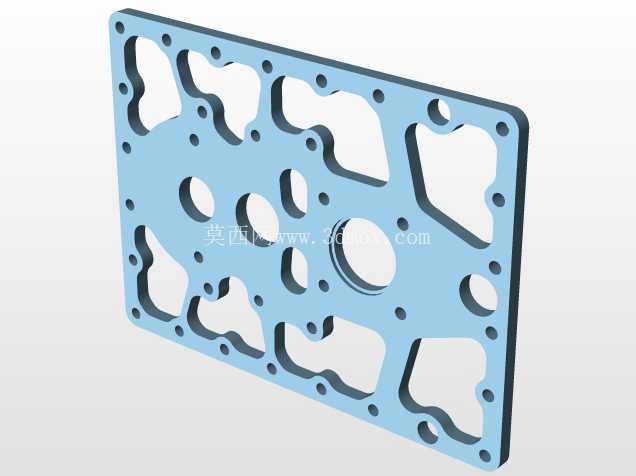

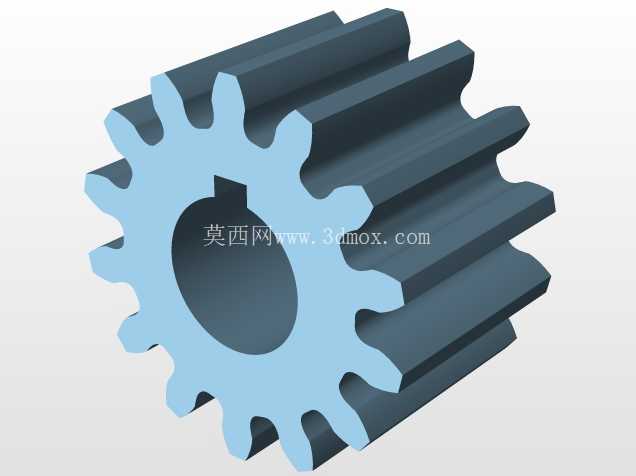

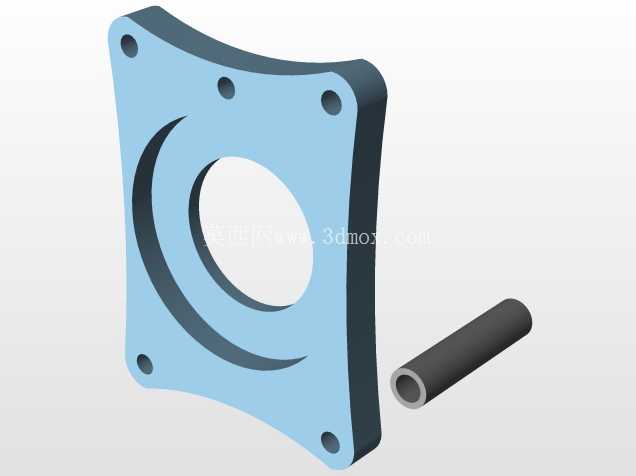

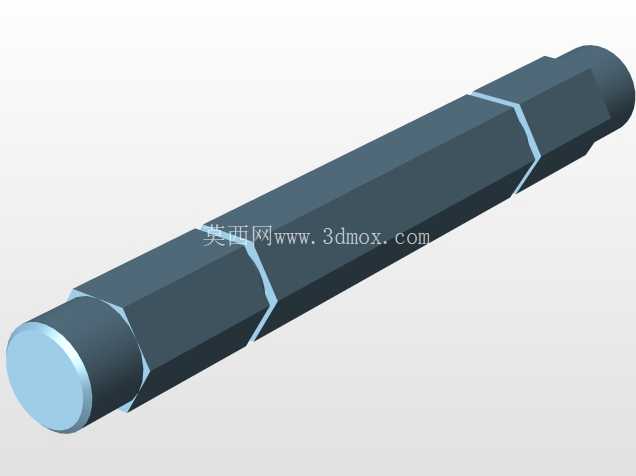

该转向轮组驱动结构主要面向青少年机器人竞技赛事的移动底盘设计需求，是竞技类移动机器人实现全向移动的核心执行部件，可在狭小赛场空间内完成零半径转向、斜向平移、任意方向连续行进等动作，适配需要快速走位、精准对位的对抗类赛事场景，也可经过参数调整后移植到小型AGV转运设备、窄空间巡检机器人的底盘系统中。整套结构在设计阶段优先选用商用现货标准零件，核心传动件、紧固件、动力输出部件均采用市面可直接采购的标准规格，大幅降低定制加工成本，同时缩短零件采购与装配周期，也便于参赛队伍在赛事现场快速更换损坏零件，减少备赛与赛场维护的工作量。从功能实现逻辑来看，该结构集成了行进驱动与转向驱动两套独立传动链路，两套动力单元分层布置在安装基板同侧，通过不同减速比的齿轮组分别输出动力：行进动力经多级减速后传递至轮体，提供足够的轮上扭矩满足急加速、带载行进的需求；转向动力通过行星减速结构带动轮架整体回转，可实现360度连续转向无死角，转向角度反馈可通过加装在回转轴端的磁编码器实现闭环控制，保证转向角度的控制精度。结构的安装基准为一块镂空式金属安装板，板上预留了多组标准安装孔位，可直接与赛事常用的铝型材底盘框架连接，安装板采用大面积镂空设计，在保证结构刚性的前提下尽可能降低整体重量，适配竞技机器人对自重控制的严格要求；安装板上的孔位同时兼容多款常用规格的伺服电机与直流驱动电机安装，无需额外加工转接板即可完成动力单元的固定。传动部分的齿轮组采用直齿与锥齿组合的传动方案，所有齿轮啮合位置均预留了合理的侧隙调整空间，装配时可通过调整电机固定位置调整齿轮啮合间隙，降低传动卡滞风险同时减少传动噪音；轮架部分采用轻量化镂空结构，内部集成了轮轴支撑轴承与转向支撑轴承，两处支撑位置均设计了轴承挡边与限位结构，可承受轮体接触地面时产生的径向与轴向冲击，避免轮体在急停、碰撞工况下出现窜动。整套结构的安装边界控制紧凑，轮组整体突出安装板的高度、轮体回转半径均经过优化，在保证轮体全角度回转不与底盘其他部件干涉的前提下，尽可能缩小轮组占用的底盘安装空间，给底盘上的其他功能部件留出更多布置余量；轮体采用高摩擦系数的包覆材质，可在赛事常用的地毯场地、平整硬质场地上提供足够的抓地力，避免急加速、转向时出现打滑。设计过程中充分考虑了装配与维护的便利性，所有紧固件均采用统一规格的标准内六角螺丝，拆解维护时无需准备多种规格工具；传动链路的各个部件均采用模块化设计，单个齿轮、电机、轮体损坏时可单独拆卸更换，无需拆解整个轮组结构；走线位置预留了专门的过线孔与走线空间，动力线与编码器线可沿安装板背面的走线槽布置，避免轮组回转过程中出现线缆缠绕、磨损的问题。
