高水头冲击式水轮机转轮结构设计

在高水头小流量的水力发电场景中，冲击式水轮机是核心能量转换部件，其核心做功单元为转轮结构，直接决定整个电站的水能利用效率与长期运行可靠性。不同于反击式水轮机依靠水流压能做功的逻辑，冲击式转轮完全承接喷嘴射出的高速自由水射流，通过水斗将水流的动能转化为转轮旋转的机械能，进而带动发电机输出电能，这类结构普遍适配100米以上水头的山区引水式电站、高水头梯级电站，也可用于小型分布式水电项目、工业余压能量回收场景，在地形落差大、流量波动范围宽的工况下具备极强的适配性。

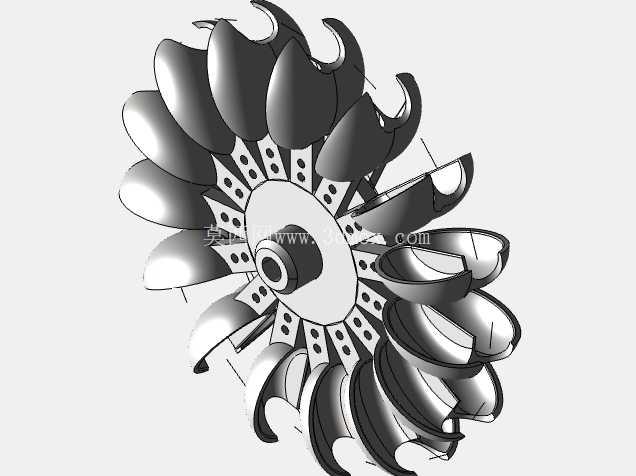

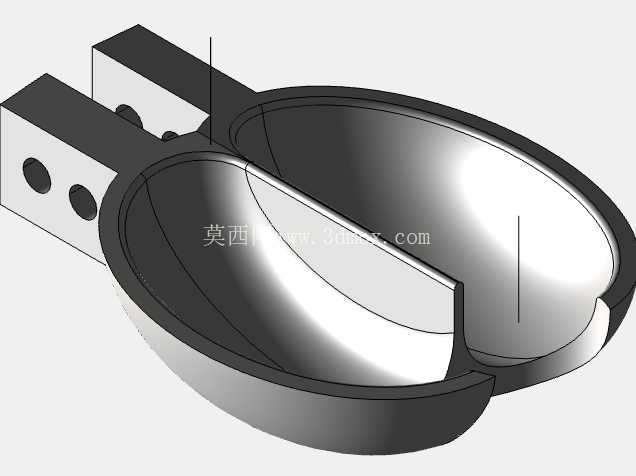

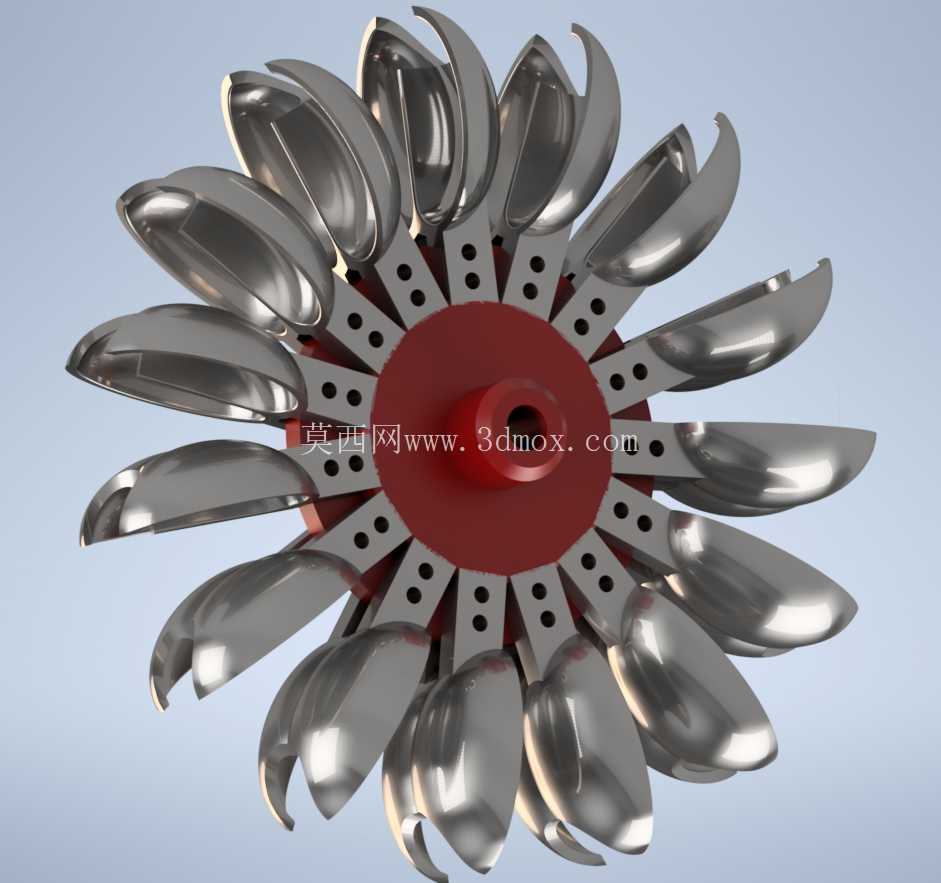

从结构设计逻辑来看，该转轮采用单轮盘辐条式支撑结构，中心为带通孔的轮毂安装位，通孔用于穿设主轴并通过键连接传递扭矩，轮毂端面预留的螺栓孔可实现与主轴法兰的刚性固定，安装时需保证轮毂与主轴的同轴度公差控制在0.02mm以内，避免高速旋转时产生动不平衡引发的机组振动。围绕轮毂均匀分布的20个水斗是核心做功部件，每个水斗采用双曲面勺型结构，进水侧设计有对称分水刃，可将入射的高速水射流均匀拆分至两侧斗腔，斗腔曲面沿水流转向方向平滑过渡，最终让水流从水斗两侧以接近反向的角度流出，最大化将水流动能转化为转轮的旋转力矩，减少出口余能损失。水斗与轮毂之间通过带减重孔的辐条连接，辐条上的规则排布通孔并非仅为减重设计，同时可平衡转轮旋转时的前后侧气压，减少轮盘旋转的风阻损耗，也能降低高速水流溅射带来的轴向推力，减轻机组推力轴承的负载。

在实际工程应用中，这类冲击式转轮的安装边界需匹配电站的喷嘴布置数量与射流直径，通常单喷嘴工况下转轮直径与射流直径的比值需控制在10-18倍区间，比值过小会导致水斗无法完整承接射流，造成射流溢溅损失，比值过大则会增大转轮的风阻与摩擦损耗，降低整机效率。水斗的分水刃需做倒圆处理，避免尖锐边缘在长期高速水流冲蚀、泥沙磨蚀下出现缺口，影响射流拆分的均匀性；斗腔的表面粗糙度需达到Ra1.6以下，减少水流与壁面的摩擦阻力，同时降低空蚀发生的概率。设计过程中需对每个水斗的重量做严格配平，相邻水斗的重量差需控制在5g以内，整个转轮的动平衡等级需达到G2.5以上，确保在额定转速下运行无异常振动。

从功能特性来看，该转轮结构可适应较宽的流量变化范围，当电站负荷变化时，通过调整喷嘴的射流流量即可实现出力调节，无需像反击式机组那样设置复杂的导水机构，结构可靠性更高，维护成本更低。在部分含沙量较高的流域使用时，可在水斗表面堆焊耐磨合金层，提升抗磨蚀性能，延长转轮的大修周期。辐条与水斗、轮毂的连接过渡位置均做了大圆角过渡处理，避免应力集中，在长期交变水流冲击力作用下，可有效降低连接部位的疲劳断裂风险。转轮的整体轴向尺寸需匹配机组机壳的安装空间，保证水斗旋转时与机壳内壁、喷嘴端面的安全间隙在10-15mm之间，间隙过小易出现运转碰擦，间隙过大则会导致射流到达水斗前的扩散损失增大。

在建模实现层面，该结构需先完成单个水斗的曲面建模，通过曲面放样、曲率连续检查确保斗腔曲面无拐点、无曲率突变，再通过圆周阵列完成所有水斗的排布，阵列过程中需严格保证每个水斗的角度等分精度，角度偏差需控制在0.05°以内，避免运行时出现周期性的水力脉动。轮毂与辐条部分采用实体建模，所有棱边做倒角或圆角处理，建模完成后需做干涉检查，确认各部位无结构重叠，同时可通过仿真模块模拟水流冲击水斗的受力情况，验证辐条与水斗根部的结构强度是否满足额定水头下的载荷要求，确保结构在最大飞逸转速下仍具备足够的安全裕度。
