带凸台单联传动直齿轮结构设计

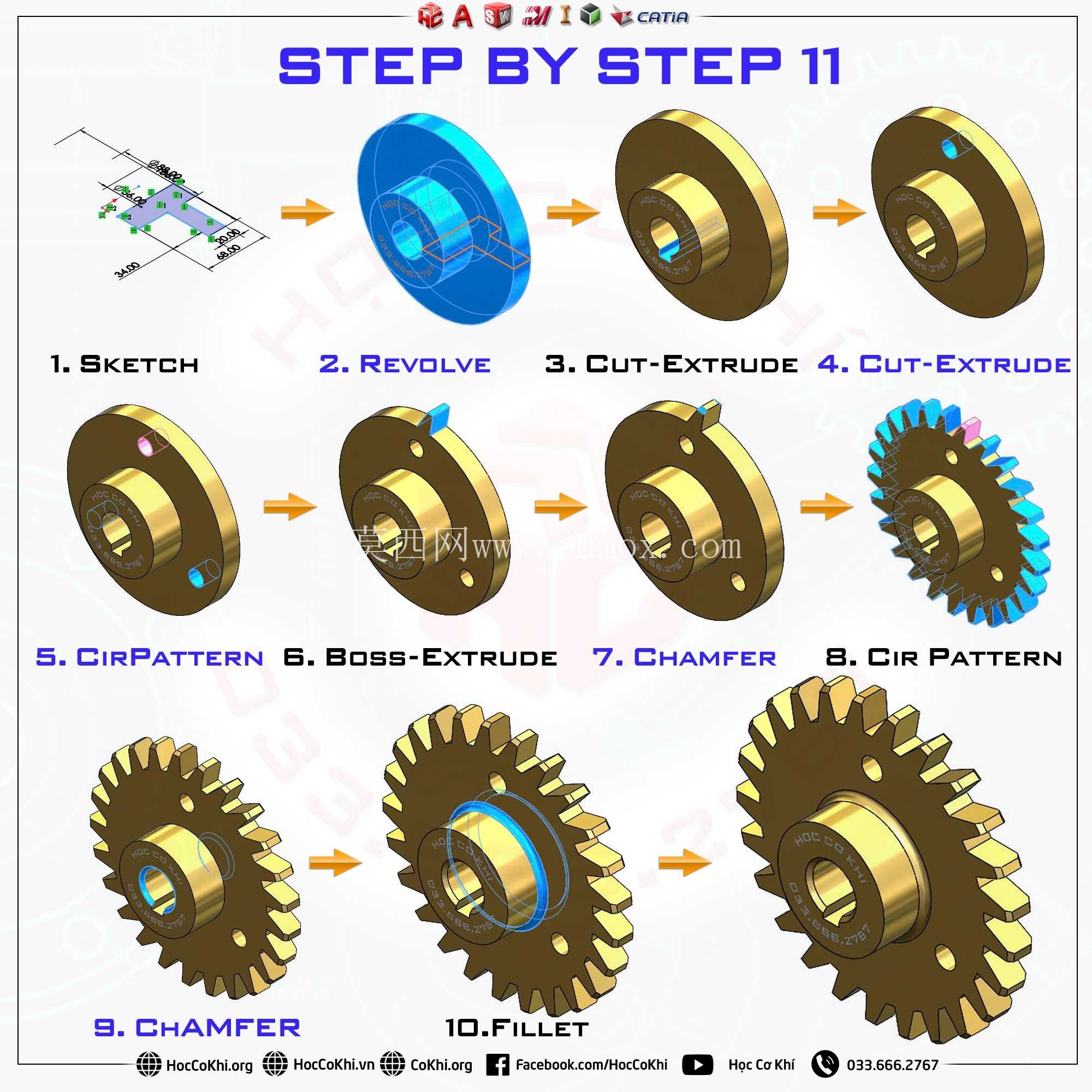

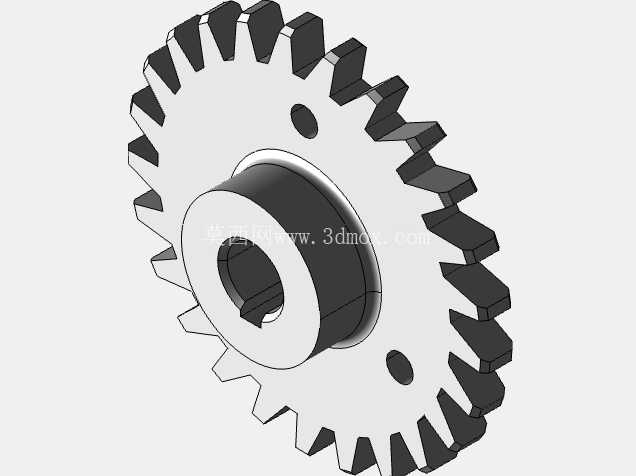

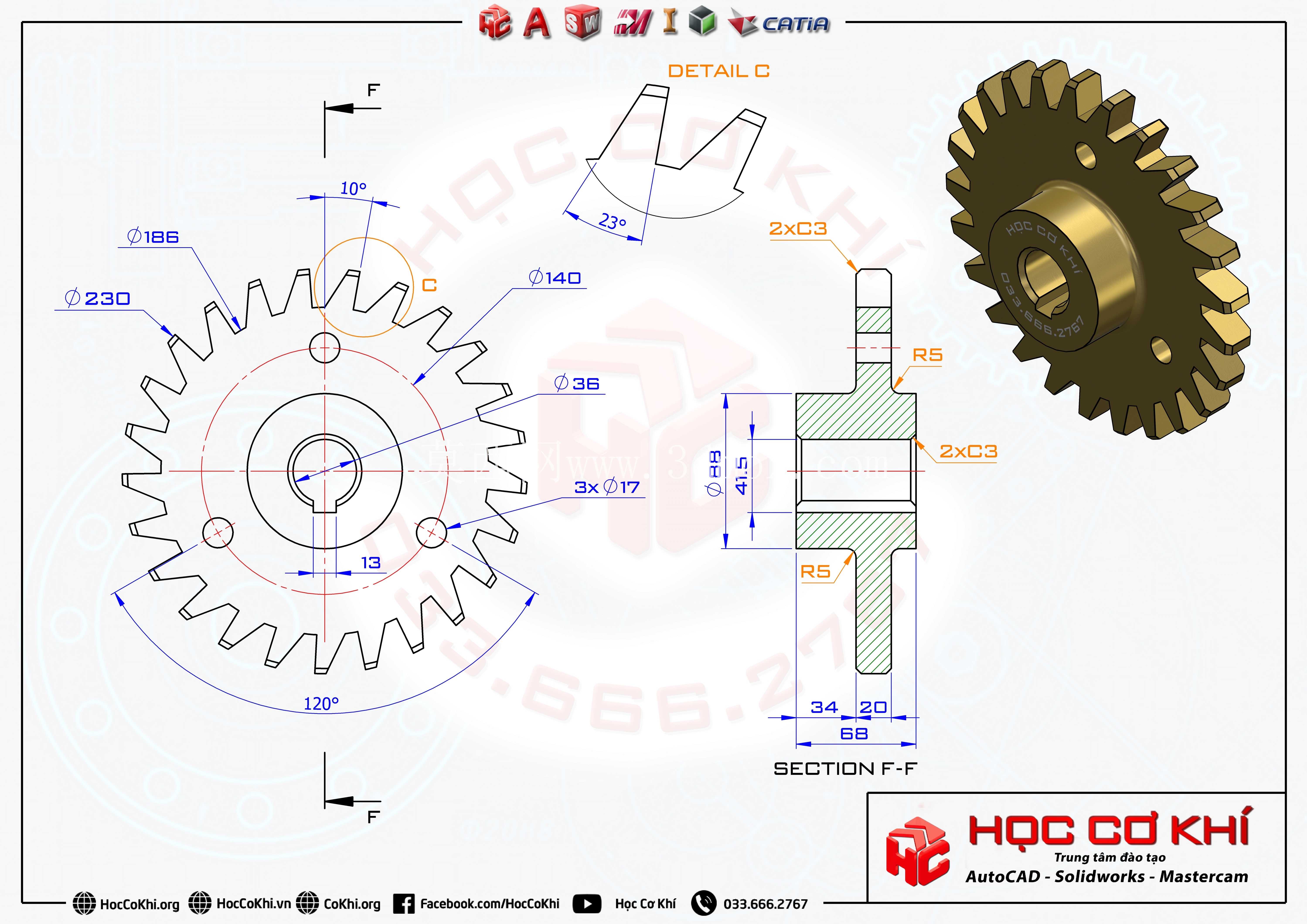

这款带单侧凸台的直齿圆柱齿轮，是机械传动系统里应用极广的基础动力传递零件，日常在小型输送线驱动辊、轻工包装设备的进给机构、小型农机的传动箱、自动化分拣设备的动力分配单元里都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，同时匹配安装空间的限位要求，完成动力的转向、扭矩传递与转速匹配。从结构设计逻辑来看，这款齿轮采用单侧带定位凸台的结构，区别于普通平板式直齿轮，凸台部分的设计核心是为了满足轴向安装定位的需求——在装配时，凸台端面可以直接抵靠在轴承内圈或者轴肩位置，不需要额外加装轴套来做轴向限位，既减少了装配时的零件数量，也能避免多零件叠加带来的轴向累计误差，保证齿轮啮合时的齿面接触精度。齿部参数设计上，采用标准渐开线直齿齿形，齿顶圆、分度圆、齿根圆的尺寸匹配对应模数的啮合要求，从图纸标注的尺寸来看，齿宽方向做了等宽设计，保证啮合时齿面接触长度足够，不会出现偏载咬齿的问题；齿端做了微小的倒角处理，避免装配时齿部磕碰产生毛刺，也能减少啮合初期的齿面冲击。轮毂部分的内孔设计带键槽结构，这是轴孔连接的核心结构，通过平键连接可以实现齿轮与传动轴之间的周向固定，保证扭矩传递过程中不会出现相对打滑；内孔两端都做了2×C3的倒角，一方面是方便轴的装配导入，另一方面可以去除内孔加工后的锐边，避免装配时划伤轴的配合表面。凸台与齿盘连接的位置做了R5的圆角过渡，这个细节设计非常关键，直角过渡的位置在长期承受交变扭矩载荷时，很容易出现应力集中导致的疲劳裂纹，圆角过渡可以大幅降低应力集中系数，提升齿轮的整体疲劳寿命，尤其是在频繁正反转的传动工况下，这个圆角的作用会更加明显。齿轮端面上均匀分布了3个Φ17的通孔，这几个孔并非减重设计这么简单，一方面可以在齿轮做动平衡调整时，通过在孔位加装平衡配重块来修正齿轮的转动惯量偏差，保证高速转动时的平稳性；另一方面也可以作为装配时的工艺孔，方便使用工装穿过孔位完成齿轮的压装或者拆卸操作，同时在齿轮运转时，这些孔还能带动周边空气流动，带走齿面啮合产生的部分热量，降低齿面工作温度。从安装边界尺寸来看，这款齿轮的轴向总长度、凸台的直径与长度都做了明确的尺寸约束，安装时需要注意轴的配合长度要匹配轮毂内孔的深度，避免齿轮装配到位后出现轴向窜动；径向方向上，齿顶圆的直径决定了安装时齿轮与周边箱体壁、相邻传动件的最小安全间隙，通常需要预留不小于模数0.2倍的径向间隙，避免运转时齿顶与周边零件发生刮碰。在实际选型应用时，这款齿轮适合传递中等扭矩、转速不超过1500rpm的平行轴传动场景，因为直齿轮啮合时是全齿宽同时进入啮合，啮合冲击会比斜齿轮稍大，不适合过高转速的重载传动，但它的优势是加工简单、装配对中要求低、没有轴向力，不需要配套承受轴向载荷的轴承，能有效降低整套传动机构的成本。设计建模过程中，齿形的生成需要严格按照渐开线方程来绘制，保证齿形的压力角、齿厚偏差符合对应的精度等级要求，键槽的位置度、内孔与齿顶圆的同轴度、凸台端面与内孔轴线的垂直度都是需要重点控制的形位公差，这些公差会直接影响齿轮装配后的啮合间隙、齿面接触斑点分布，最终决定齿轮运转的噪音大小与使用寿命。另外图纸上标注的齿部细节倒角，是齿顶的修缘处理，能有效减少齿轮啮合时的入啮冲击，降低传动噪音，在批量加工时这个细节往往会被忽略，但对于要求传动平稳性的设备来说，齿顶修缘是必不可少的工艺步骤。
