机用螺杆式夹持工装结构设计方案

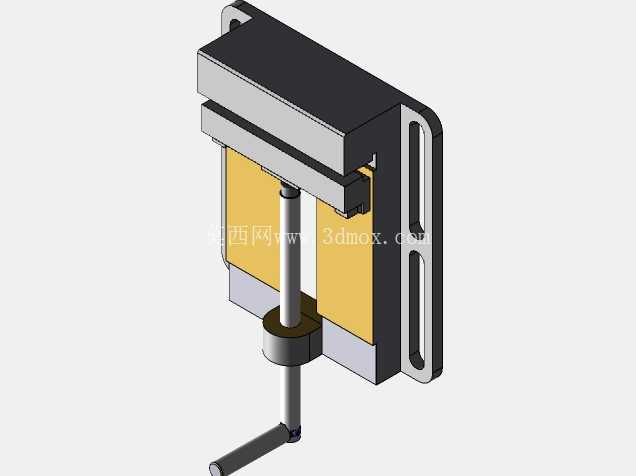

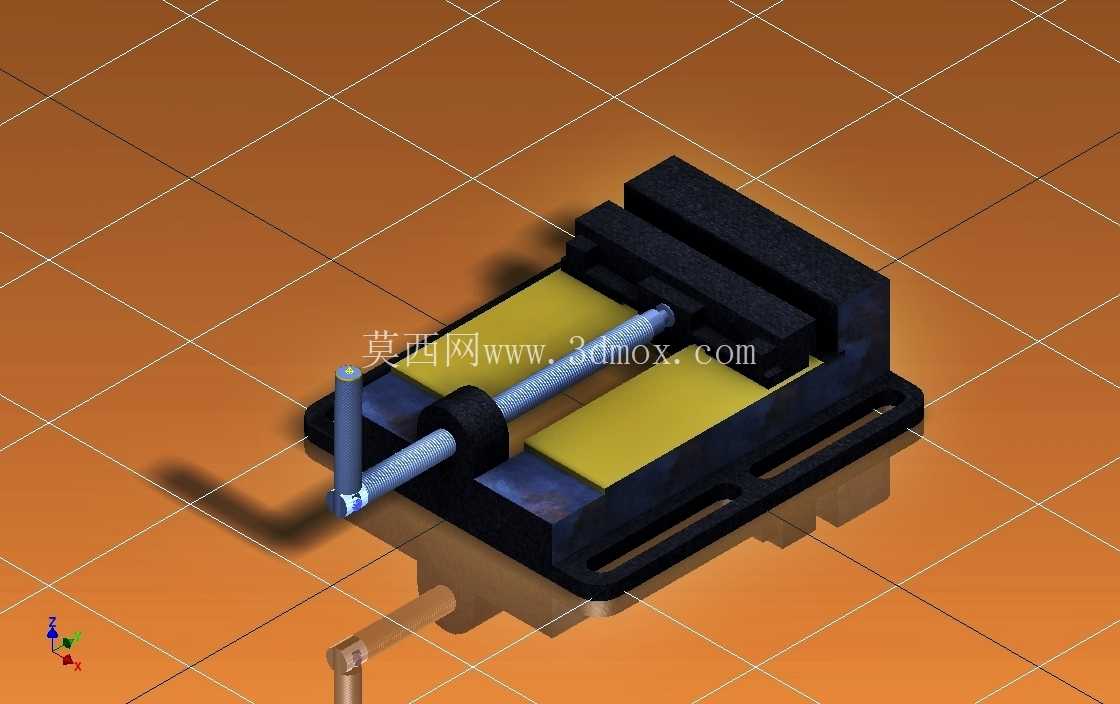

在常规机加工、小型零件装配、试样打磨检测这类工位上，工件的可靠夹持是所有工序开展的前提，这套螺杆驱动的夹持工装，核心适配小尺寸块状、板状零件的固定需求，常见于台式作业工位的配套装夹环节，可直接固定在工作台T型槽上，也可通过底部的安装孔配合螺栓锁附在专用工装架上，适配多工序流转的快速装夹需求。从结构逻辑来看，这套工装采用了最经典的螺旋增力结构，没有复杂的连杆或液压组件，核心传动件为梯形传动螺杆，螺杆一端通过限位结构与活动夹块连接，转动端部的施力杆时，螺杆会带动活动夹块沿底座的导向槽做直线往复运动，配合固定在底座另一端的固定夹块，实现对工件的夹紧与松脱。导向结构直接集成在底座本体上，没有额外加装线性导轨，靠底座上铣出的两个平行导向面约束活动夹块的运动自由度，这种设计的优势在于结构刚性足够，日常维护只需要定期清理导向面的切屑、涂抹润滑脂即可，不会出现外置导轨卡滞、精度流失过快的问题，适合车间多尘、多切屑的作业环境。底座部分采用了下沉式的容屑设计，两个夹块之间的区域低于夹块安装面，加工过程中产生的细小切屑、打磨碎屑会直接落入下沉槽内，不会堆积在导向面上影响活动夹块的滑动，底座两侧开出的长条形槽既是安装固定的让位结构，也可作为排屑通道，清理时只需要用毛刷顺着槽的方向扫动，就能将积存的碎屑清理干净，不需要拆解工装。夹块的夹持面做了平面化处理，没有额外加工齿形纹路，一方面是避免硬质齿面压伤软质工件的已加工表面，另一方面也可以根据实际装夹需求，自行加装铜质、尼龙材质的软钳口垫片，适配不同材质工件的装夹防护要求，比如装夹铝件、铜件这类易刮伤的零件时，贴上软垫片就能避免夹痕，装夹毛坯件时也可以更换成带齿的硬钳口提升夹持摩擦力。从安装边界来看，这套工装的整体外轮廓尺寸适配常规台式工位的安装空间，底座的安装孔距符合通用工作台的T型槽间距标准，不需要额外制作过渡连接板就能直接固定，活动夹块的最大开合行程覆盖了常规小型零件的装夹尺寸范围，夹持时的力臂长度经过匹配，单手转动施力杆就能获得足够的夹紧力，不需要借助加力杆，避免夹紧力过大导致工件变形或者螺杆过载。设计过程中特意将螺杆的轴线设置在两个夹块夹持面的中心高度位置，夹紧时的作用力方向与工件夹持面垂直，不会出现夹持力偏斜导致工件翘起的问题，活动夹块与导向面的配合间隙控制在合理范围，既保证滑动顺畅，又不会出现夹块歪斜导致的夹持精度偏差，即使是反复装夹工件，夹持位置的重复定位精度也能满足普通机加工、试样检测的要求。这套工装没有集成快换、气动夹紧这类复杂结构，核心优势在于结构可靠性高，制造成本低，对使用环境的要求极低，不管是小批量加工的个体工位，还是教学实训的实操工位，都能稳定发挥作用，日常使用中即使螺杆出现磨损，也只需要更换同规格的梯形螺杆即可，不需要整体更换工装，维护成本极低。在实际使用场景中，这类工装除了配合钻床、小型铣床做轻负荷切削加工的工件固定，还可以用于装配工位的小部件压装、粘接固定，以及检测工位的试样夹持，适用场景覆盖了从零件加工到装配检测的多个环节，结构上的极简设计也让它的故障率远低于复杂结构的夹紧装置，不需要复杂的调试，安装到工作台面上就能直接投入使用。
