钳位调节器结构设计三维数模

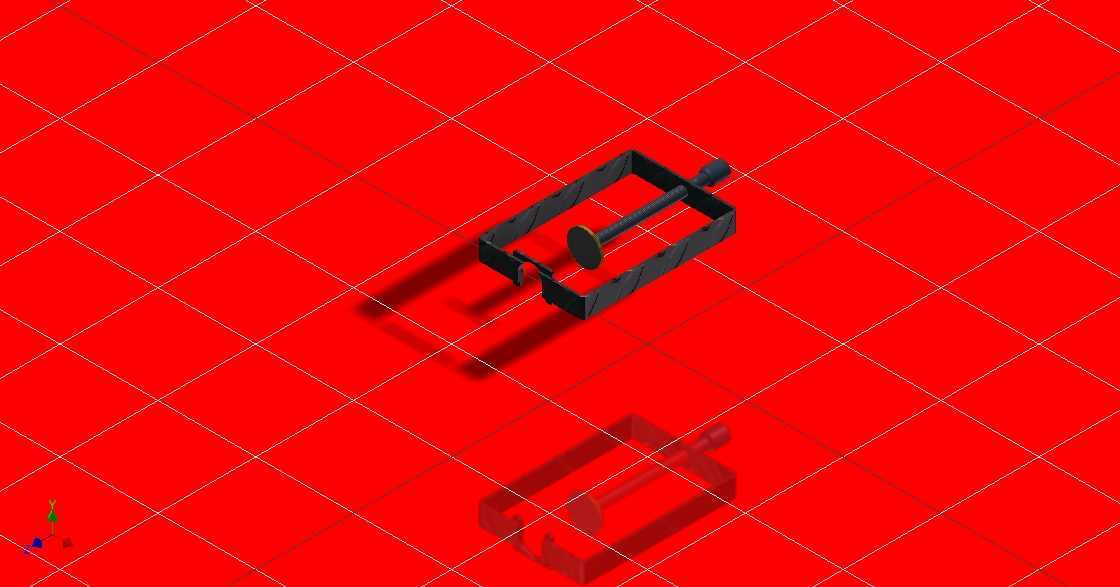

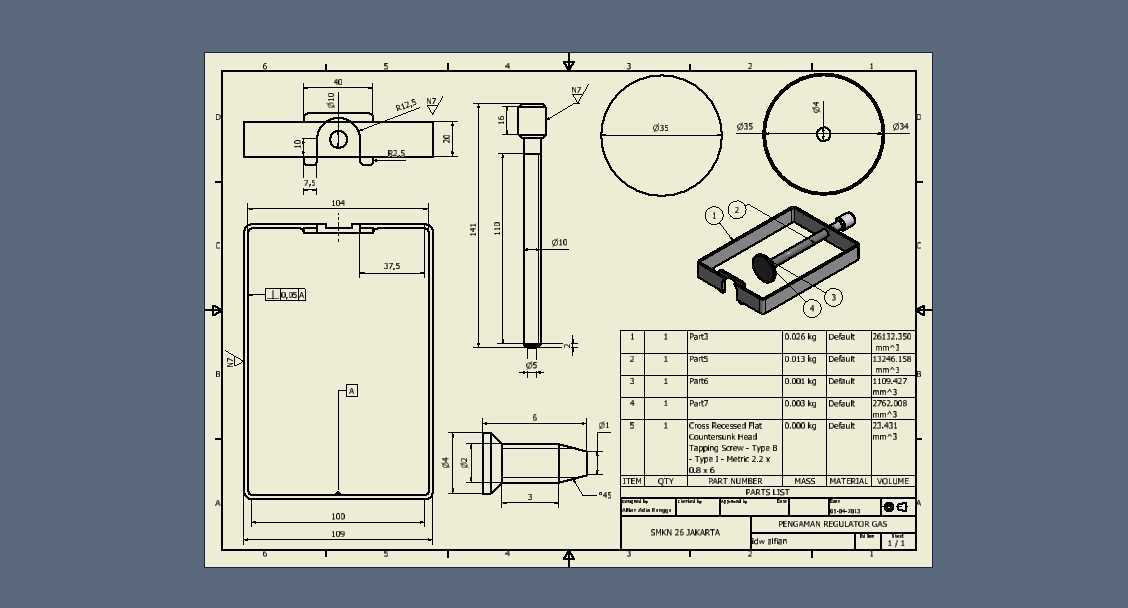

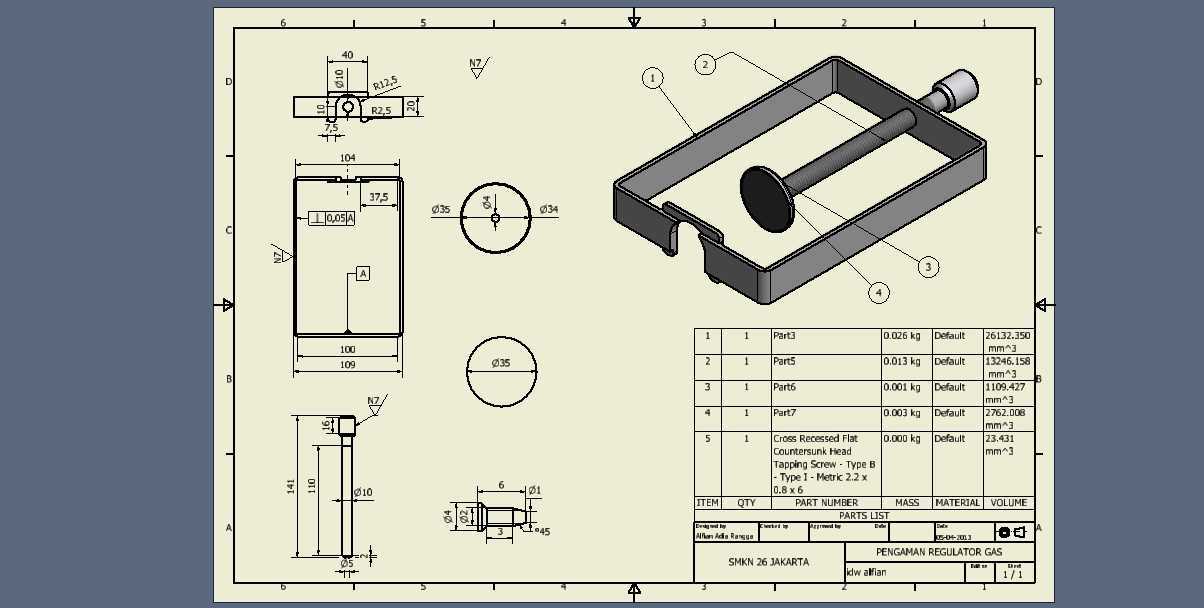

　　在电源调压、电气试验台、低压配电调试场景中，钳位调节器是用来限定输出电位区间、避免回路过压冲击的核心配套部件，很多刚接触电源回路设计的工程师容易把它和普通滑动变阻器混淆，实际上二者的受力逻辑、安装边界、动作行程设计逻辑完全不同。从结构上看，这款钳位调节器采用框式滑动承载结构，主体框架为一体式弯折成型的刚性承载座，框架两侧预留了对称的安装定位孔，安装时不需要额外加工适配支架，直接通过M4规格紧固件就能固定在电源模组的绝缘安装板上，整体安装边界控制在长82mm、宽36mm、高度方向突出安装面24mm的区间内，不会和周边的接线端子、散热片产生空间干涉。

　　滑动调节杆采用圆柱导向结构，和框架上的导向槽采用小间隙配合，单边间隙控制在0.05mm以内，既保证调节动作顺滑无卡滞，又避免间隙过大导致的接触位偏移，调节端的圆形接触片采用平面贴合设计，和配套的电阻基体接触时压力均匀，不会出现局部接触不良导致的打火问题。设计过程中最先敲定的是调节行程参数，结合常用电源变压器的调压范围，把有效滑动行程设定为48mm，覆盖0到额定输出值的全区间调节需求，框架末端的限位凸台做了加厚处理，能承受调节到极限位置时的刚性碰撞，不会因为多次操作出现框架变形。

　　接触片的固定位置做了防转设计，调节杆上铣出1.5mm深度的定位平面，和接触片的安装槽配合，滑动过程中接触片不会发生周向转动，始终保持和电阻面的平行贴合，避免长期使用后接触片偏磨导致的接触电阻波动。从实际应用场景来看，这类钳位调节器多用于教学实验电源、小型工频电源变压器的输出端微调，也可以配套在电子负载的校准回路里做电位钳位，安装时需要注意框架和安装板之间要垫0.5mm厚的绝缘环氧垫片，避免金属框架和带电基体导通引发短路风险。调节杆的操作端做了滚花处理，手动调节时摩擦力足够，不需要额外加装操作旋钮，当然如果是设备面板嵌入式安装，也可以在操作端配套加长旋钮，适配不同厚度的面板安装需求。结构建模的时候特意把导向槽的圆角做了R0.8的过渡处理，既避免弯折加工时出现应力开裂，也能让滑动块在行程两端的过渡更顺滑，不会出现尖锐棱角刮擦绝缘层的问题。框架底部预留了两个走线缺口，接线端子可以直接从缺口位置引出，不需要在框架上额外加工走线孔，简化了装配工序。接触片的材质选用锡青铜材质建模时预留了0.2mm的弹性变形量，装配后接触压力稳定在1.2N左右，既能保证接触电阻稳定在毫欧级，又不会因为压力过大导致调节阻力过大、磨损加快。

　　很多同类产品在设计时忽略了滑动块的导向间隙补偿，长期使用后因为磨损出现间隙变大、接触晃动的问题，这款结构在滑动块和导向槽的配合面预留了耐磨片安装位，如果是高频操作的使用场景，可以加装聚四氟乙烯耐磨片，把使用寿命提升三倍以上。从安装适配性来看，这款调节器的安装孔位间距和市面上主流的同规格钳位调节器完全兼容，替换现有设备上的老旧部件时不需要重新打孔，直接原位安装即可，接线端子的位置也和通用规格对齐，不需要重新调整走线长度。在做三维结构校验的时候，特意模拟了调节杆全行程滑动的干涉情况，确认在整个行程范围内，调节杆、接触片和框架之间没有运动干涉，滑动到两端极限位置时，接触片不会超出电阻基体的有效工作区间，也不会和框架的限位结构发生硬碰撞导致零件损坏。框架的壁厚设定为1.2mm，采用冷轧钢板冲压成型的工艺即可批量生产，不需要复杂的机加工工序，生产成本可控，同时刚性足够，在受到常规的外力碰撞时不会发生变形，保证调节精度的稳定性。
