FRC赛事竞技作业机器人结构设计

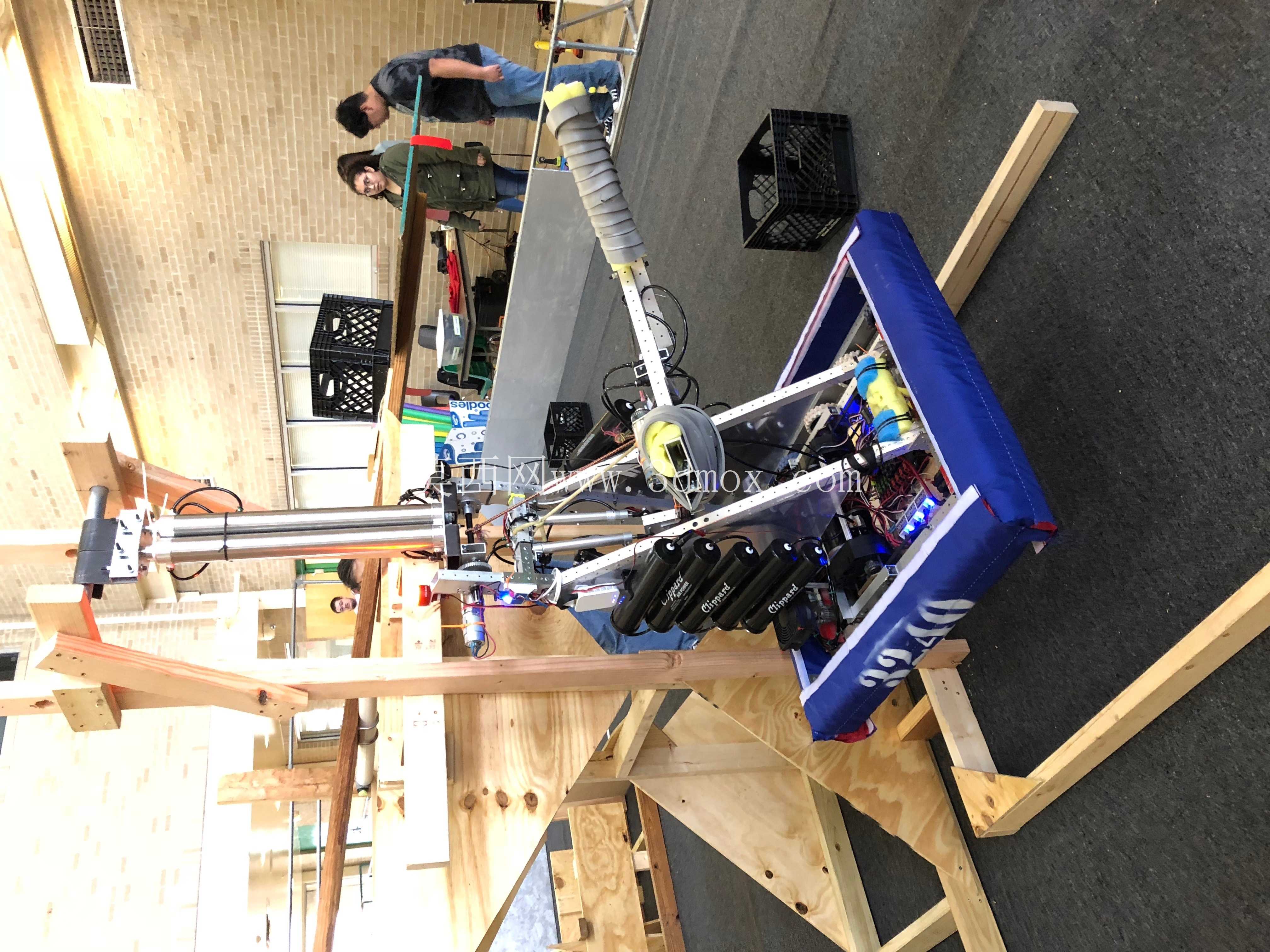

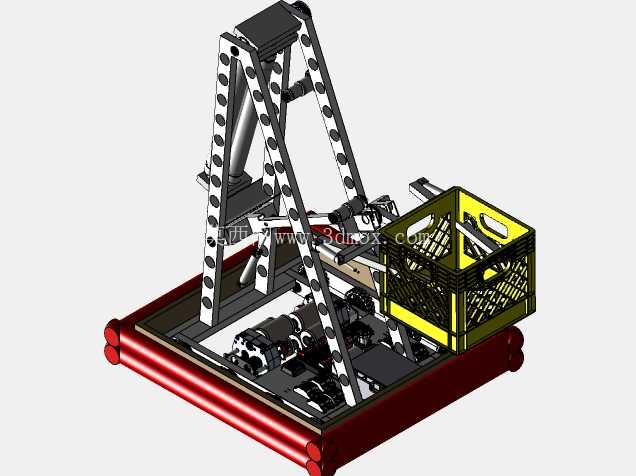

这套竞技类机器人结构，主要面向青少年工程创新赛事的实地作业场景设计，整体采用底部框架承载、上部执行机构布局的思路，适配赛事场地内的物料搬运、定点投放、障碍穿越等典型作业需求。从结构布局来看，底部采用双层框架设计，下层为圆管搭建的防撞承载基座，圆管两端做圆弧过渡处理，既可以降低场地碰撞对内部核心部件的冲击，也能在机器人发生侧倾时提供滚动复位的支撑边界，基座内部预留了动力单元、控制模块、供电组件的安装空间，所有安装位都做了孔位标准化设计，可根据不同赛事的配重需求调整部件安装位置，平衡整机重心。上部的升降执行机构采用双侧铝型材桁架结构，型材表面加工等间距安装孔，可根据作业高度需求调整执行端的安装位置，桁架内侧设置线性导向组件，配合气动或电动推杆实现升降动作的平稳传动，避免作业过程中出现机构卡滞或晃动。载物平台采用镂空框式结构，既可以降低整机自重，也能通过镂空结构观察内部物料的放置状态，平台边缘设置限位挡边，防止机器人在快速移动、转向过程中物料滑落，平台与升降机构的连接端采用快拆式设计，可根据不同赛事的物料规格快速更换适配的载具，无需对主体结构做大规模改动。从安装边界来看，整机的宽度控制在赛事规则允许的通行范围内，可顺利通过场地内的标准宽度通道，升降机构完全收回时的整体高度满足起始区的高度限制，完全伸出时可达到赛事要求的最高投放点位，底部轮系的安装位置预留了足够的离地间隙，可顺利通过场地内的缓坡、凸起障碍。在结构强度设计上，所有受力连接点都采用加厚角件加固，铝型材桁架的斜向支撑布局可抵消升降作业时产生的侧向弯矩，底部框架的圆管材质选用高强度轻质合金，在保证抗冲击性能的同时尽可能降低整机自重，提升移动过程中的加速性能与续航表现。导向组件的安装面做了平面度处理，保证升降动作的直线度，避免长期作业后出现导向磨损导致的动作偏差。载物平台的镂空结构经过受力校核，可承载赛事规则允许的最大物料重量，不会出现载具变形的问题。从实际作业逻辑来看，这套结构的设计充分考虑了赛事场景下的快速维修需求，所有外部连接件都采用标准紧固件，无需特殊工具即可完成部件更换，内部走线沿型材内侧的线槽布置，既可以避免移动过程中线路被剐蹭损坏，也能让整机外观更整洁，减少线路对运动部件的干涉。轮系的安装座采用可调式设计，可根据场地地面的摩擦系数调整轮系的压紧力，保证机器人在不同材质的场地上都能获得足够的抓地力，避免起步或转向时出现打滑。整机的重心位置经过反复调校，在携带满负载物料时，重心依然落在底部轮系的支撑多边形范围内，即使快速转向也不会出现侧翻风险。升降机构的传动端设置了硬限位与软限位双重保护，硬限位采用机械挡块防止机构超出行程损坏部件，软限位通过位置传感器反馈信号控制动力单元停止，双重保护机制可提升机构运行的可靠性。在细节设计上，所有型材的端面都加装了端盖，避免尖锐的型材端面划伤操作人员或场地设施，连接螺栓的头部都做了沉头处理，不会突出型材表面造成剐蹭，底部框架的前端设置了导向斜面，在接触场地内的低矮障碍时可顺利爬坡通过，不会出现卡滞。这套结构的模块化设计思路，也方便参赛团队根据每年不同的赛事任务，快速更换上部的执行机构，比如将载物平台更换为抓取机构、投射机构等，无需重新设计底部的承载与移动系统，大幅缩短备赛阶段的设计与加工周期。
