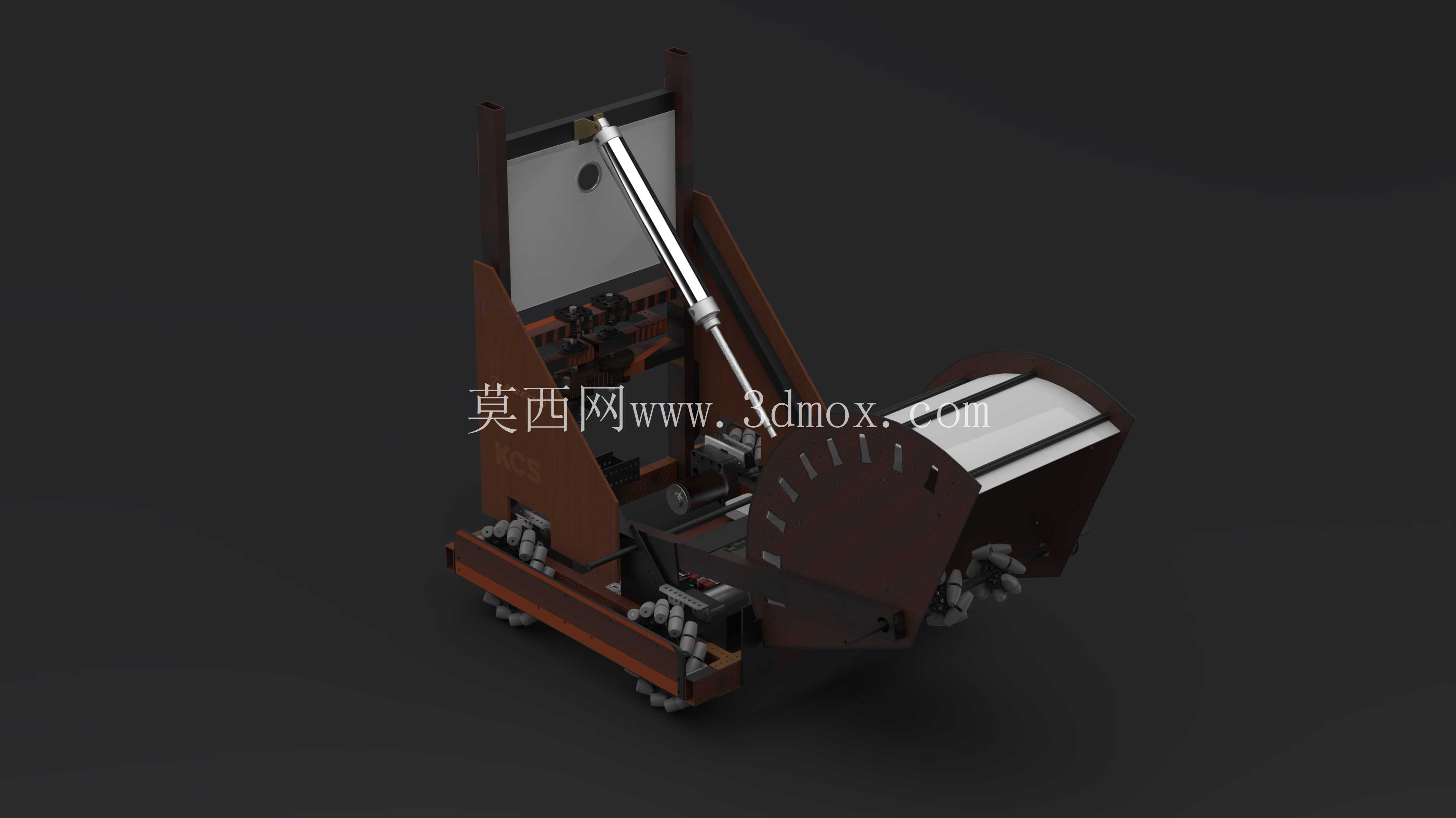

FRC深空竞赛用多功能作业机器人结构

该款轮式作业机器人主要面向竞技类机器人赛事的场地作业场景设计，整体采用低位重心布局，底盘部分选用多组小直径脚轮搭配驱动轮的组合结构，在保证场地通过性的同时，将整机重心控制在较低区间，避免快速启停、急转以及机械臂大角度伸展时出现侧翻风险。底盘框架采用型材拼接加折弯件补强的结构形式，所有驱动元件、传动组件均内嵌安装在框架内部，既可以降低外部碰撞对核心部件的损伤，也能压缩整机横向安装尺寸，适配赛事场地狭窄通道的通行要求。

机械臂部分采用单级液压推杆驱动的俯仰结构，臂体主体采用轻量化镂空设计，在保证结构刚度满足末端负载要求的前提下，尽可能降低臂体自身重量，减少驱动端的负载压力，提升臂体伸展、收回的动作响应速度。臂体末端预留标准化的执行机构安装接口，可根据不同的作业任务快速更换夹取、推送、投放类末端执行器，无需对臂体主体结构进行二次改动，适配赛事中多类型任务的快速切换需求。臂体的俯仰行程经过严格的运动学校核，完全覆盖赛事场地内不同高度作业点的操作范围，同时在极限伸展位置设置机械硬限位，避免推杆超出行程造成结构损坏。

机身侧部设置的弧形导向挡板采用耐磨板材加工而成，挡板表面按照作业需求设置多组定位卡槽，可在机器人移动过程中完成对场地内目标物件的导向、归集与定位，无需额外增设独立的归集机构，简化整机结构的同时降低了控制逻辑的复杂度。挡板与机身框架采用快拆式连接结构，可根据不同场次的任务需求快速更换不同卡槽规格的挡板，提升整机的任务适配性。

整机的电气控制元件、动力源均集中布置在底盘中部的封闭安装仓内，安装仓与外部结构之间设置绝缘隔离层，避免场地内的杂物、飞溅物进入仓内影响电气元件正常工作，同时所有走线均沿框架内部的走线槽布置，外部无裸露线缆，防止机器人移动、作业过程中线缆被剐蹭拉扯造成断路故障。

从安装边界来看，整机收拢状态下的外形尺寸完全适配赛事场地的通行限界要求，机械臂完全收回时不会超出底盘的外轮廓边界，保证机器人在狭窄区域移动时不会出现臂体与周边障碍物的剐蹭；机械臂完全伸展时的作业覆盖半径经过反复校核，在不移动底盘的情况下即可覆盖单块任务区域的所有作业点，减少作业过程中底盘的移动频次，提升整体作业效率。

在结构设计过程中，所有运动副均预留了足够的调整间隙，可根据实际装配情况对臂体俯仰阻尼、底盘轮组压紧力进行微调，补偿加工与装配过程中产生的误差，保证各运动机构动作顺畅无卡滞。所有受力连接位置均采用防松紧固件连接，适应机器人快速移动、急停、碰撞场景下的抗冲击要求，避免长时间作业后连接件松动造成结构精度下降。整机的维护点位均设置在易触及的位置，日常检查、易损件更换无需对主体结构进行大范围拆解，可大幅缩短赛事间隙的维护调整时间。
