F4赛事竞技弹射机器人机械结构

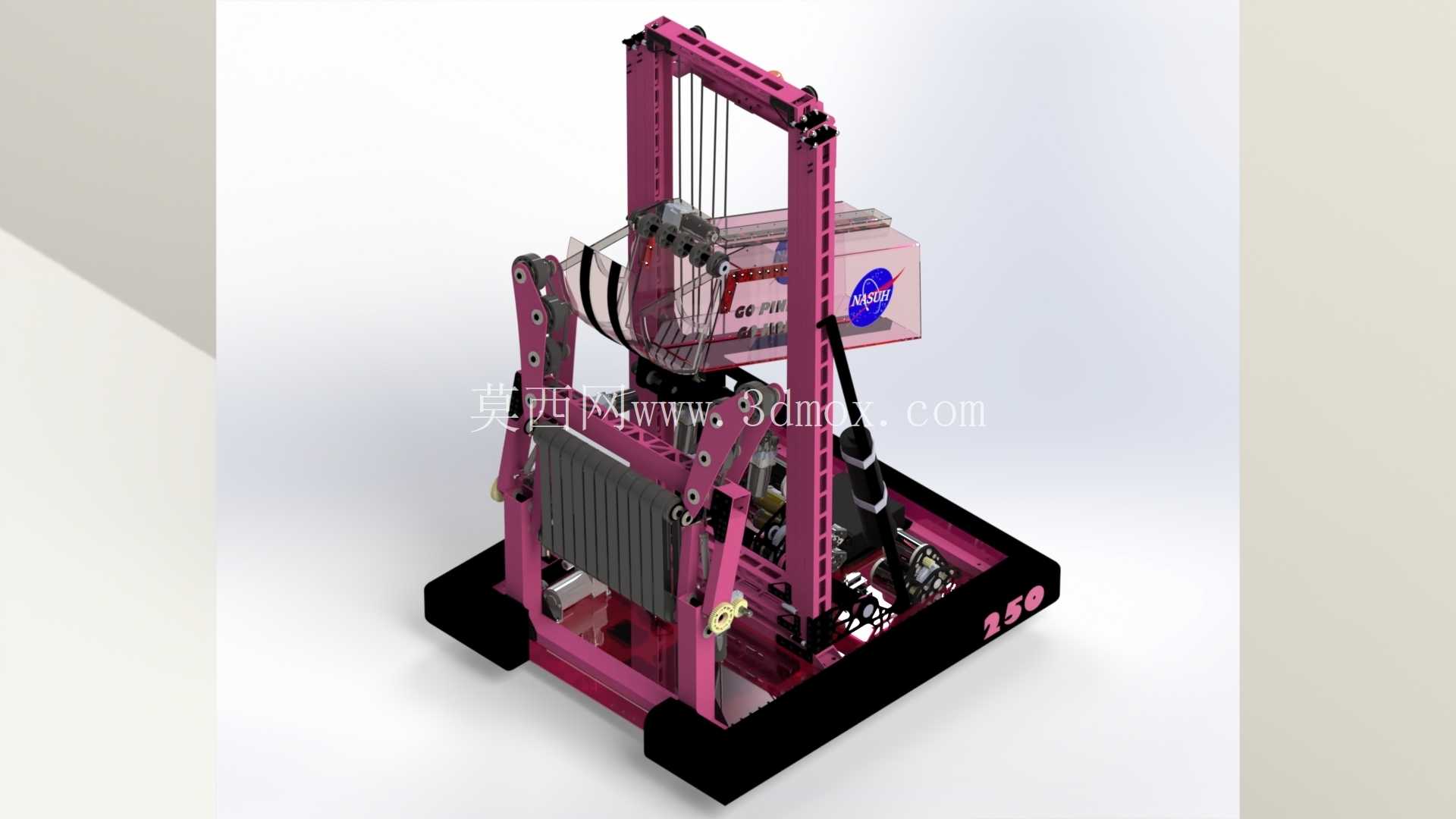

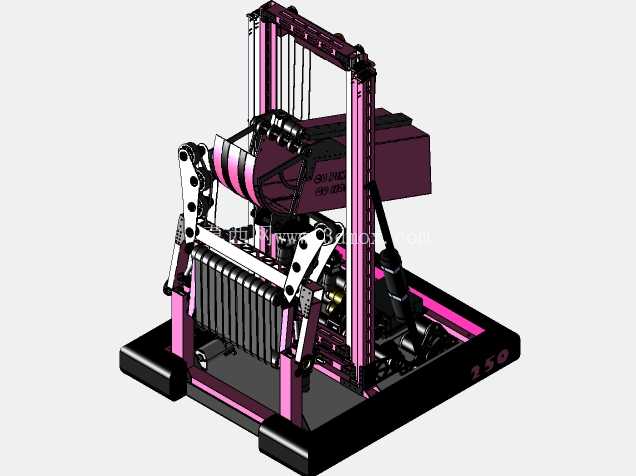

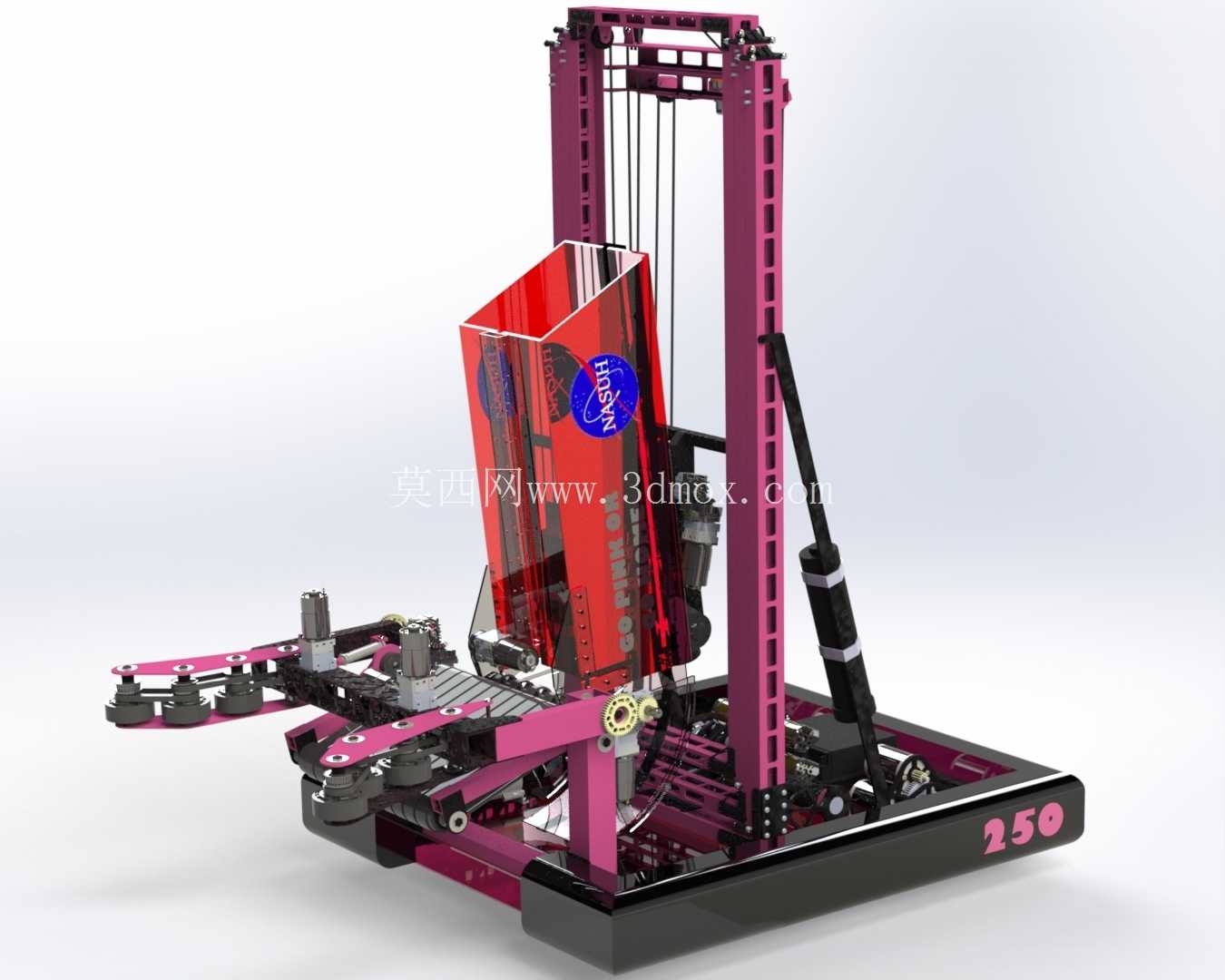

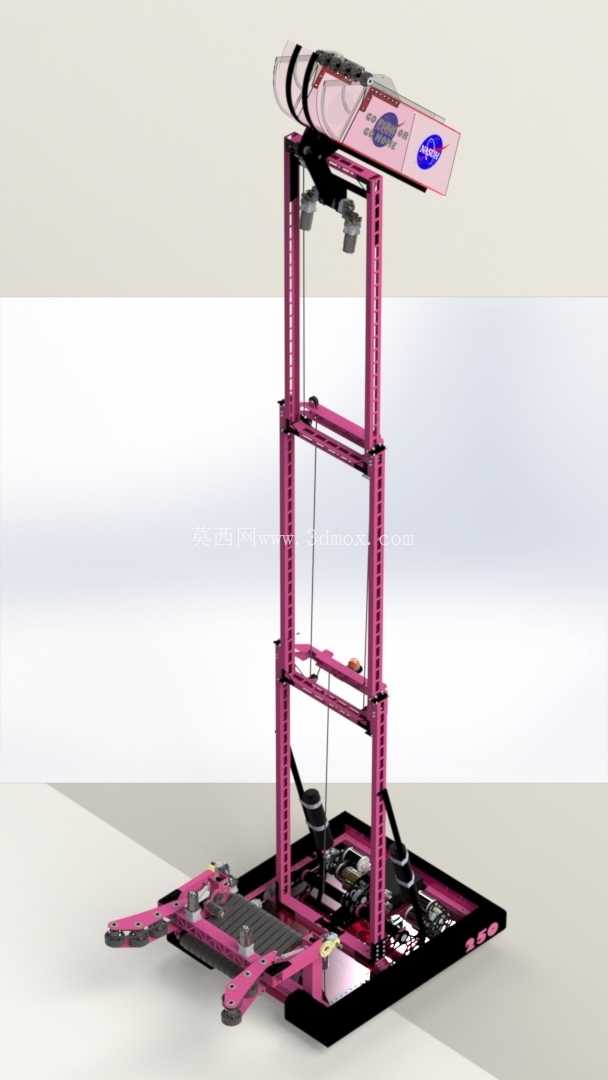

该套机械结构面向青少年工程竞技赛事场景设计，核心用途是在限定场地规则内完成对抗竞技任务，通过弹射机构将目标物体快速推出，同时依靠底盘的移动性能完成场地内的走位、攻防动作，整体结构完全适配赛事对设备重量、尺寸、动力输出的边界要求。从结构布局来看，整体采用框架式立式搭建思路，底部为一体化成型的矩形承载底盘，四角设置防撞支撑脚，既可以降低整机重心提升对抗过程中的抗倾覆能力，也能在发生碰撞时吸收冲击能量，保护内部的传动与动力组件不被外力损坏。底盘上方的立式框架采用双侧立柱加横向加强筋的结构形式，立柱上预留多组等距安装孔位，可根据弹射行程需求、配重分布灵活调整上部弹射组件的安装高度，适配不同重量弹射物的出力需求。弹射执行部分采用多连杆联动结构，配合线性导向组件保证弹射动作的直线度，避免弹射过程中出现卡滞、出力方向偏移的问题，连杆的铰接位置全部采用耐磨衬套设计，可承受高频次弹射动作带来的往复冲击，减少长期使用后的结构间隙。动力传递路径上，动力组件内置在底盘框架内部，通过绳索牵引配合蓄能结构完成弹射前的能量存储，触发机构采用机械式脱扣设计，响应延迟低，脱扣瞬间的能量损耗极小，可保证每次弹射的出力一致性。整机的走线全部沿框架内侧的走线槽布置，避免运动过程中线路被拉扯、磨损，同时框架外侧预留了防护板安装位，可加装透明防护板覆盖内部传动结构，既不影响结构调试观察，也能防止高速运动的组件剐蹭操作人员。从安装边界来看，整机底部的安装平面平整度要求控制在0.2mm以内，底盘四角的固定孔位可直接适配赛事通用的快速安装夹具，无需额外加工转接板即可完成场地内的快速固定与调试；立式框架的顶部预留了拓展安装位，可根据赛事任务需求加装辅助识别传感器、辅助阻挡组件等拓展结构，不需要对主框架进行二次打孔加工。结构设计过程中充分考虑了拆装维护的便捷性，所有铰接点、动力连接点都采用快拆式紧固件，日常维护时不需要拆解整个主框架即可完成易损件的更换、弹力参数的调整；配重块的安装位置设置在底盘下部的空腔内，可根据不同赛事的重量限制灵活增减配重，将整机重心控制在底盘几何中心偏下的位置，提升高速移动、急停转向时的稳定性。弹射端的执行工作面设置了可更换的接触垫块，可根据弹射物的外形、材质更换不同摩擦系数、不同外形的垫块，保证弹射接触时的摩擦力稳定，避免弹射物出现打滑、飞偏的问题。双侧的导向立柱采用高强度型材加工，表面做硬质阳极氧化处理，耐磨性能优异，长期往复运动也不会出现导向面磨损导致的动作卡顿，导向组件与立柱之间的配合间隙可通过侧面的调节螺钉微调，保证导向精度的同时不会增加额外的运动阻力。整机的结构受力经过反复校核，弹射瞬间的反作用力会通过框架直接传递到底部的承载底盘，再通过底盘的配重与支撑脚分散到安装平面，不会出现局部应力集中导致的框架变形问题，即使在最大出力状态下连续工作，结构形变量也控制在允许范围内，不会影响弹射精度与动作可靠性。
