HA-PRO2桌面级耳放电路板结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1200760
  • HA-PRO2桌面级耳放电路板结构设计
  • HA-PRO2桌面级耳放电路板结构设计
  • HA-PRO2桌面级耳放电路板结构设计

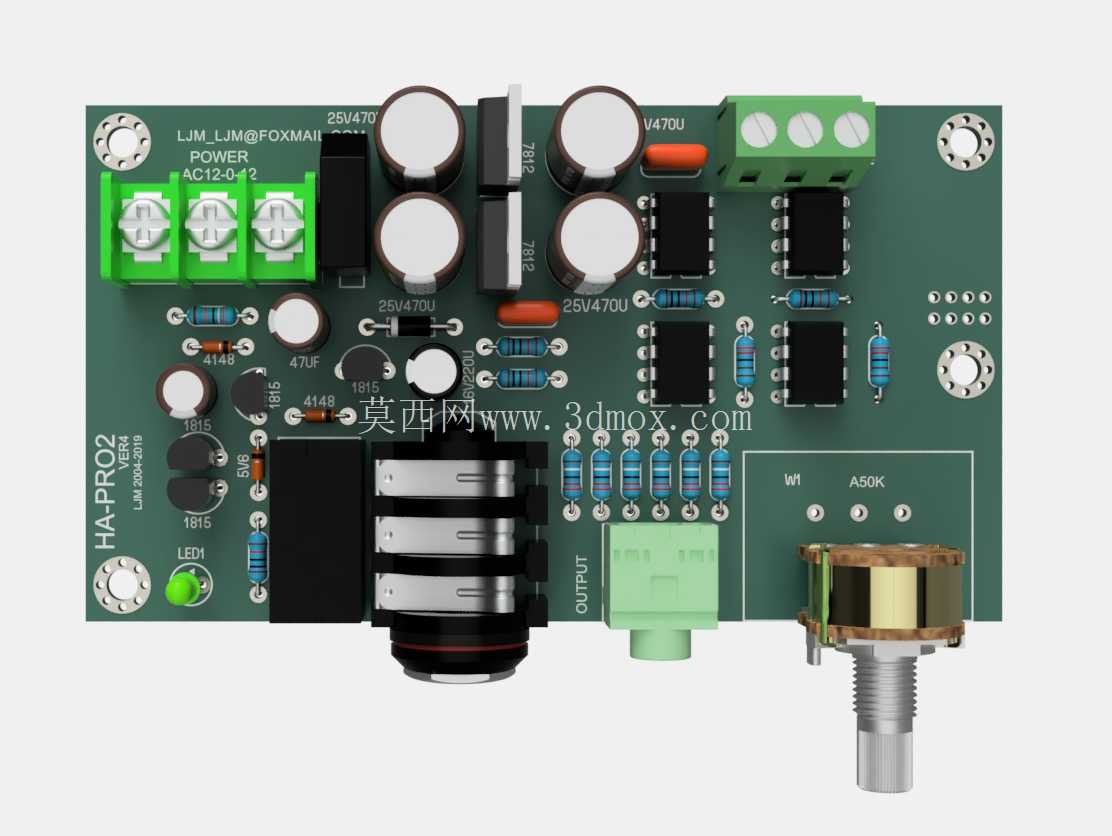

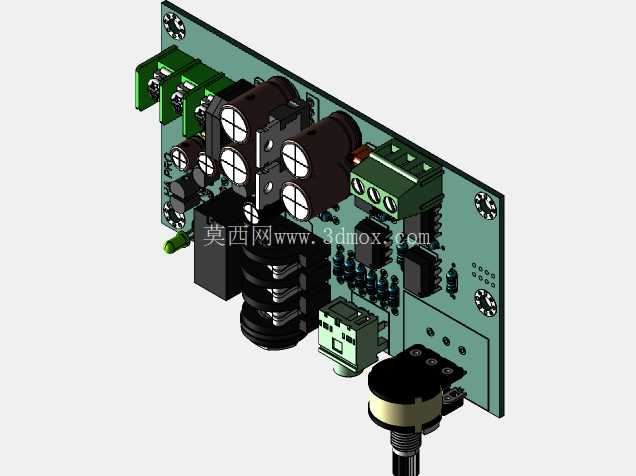

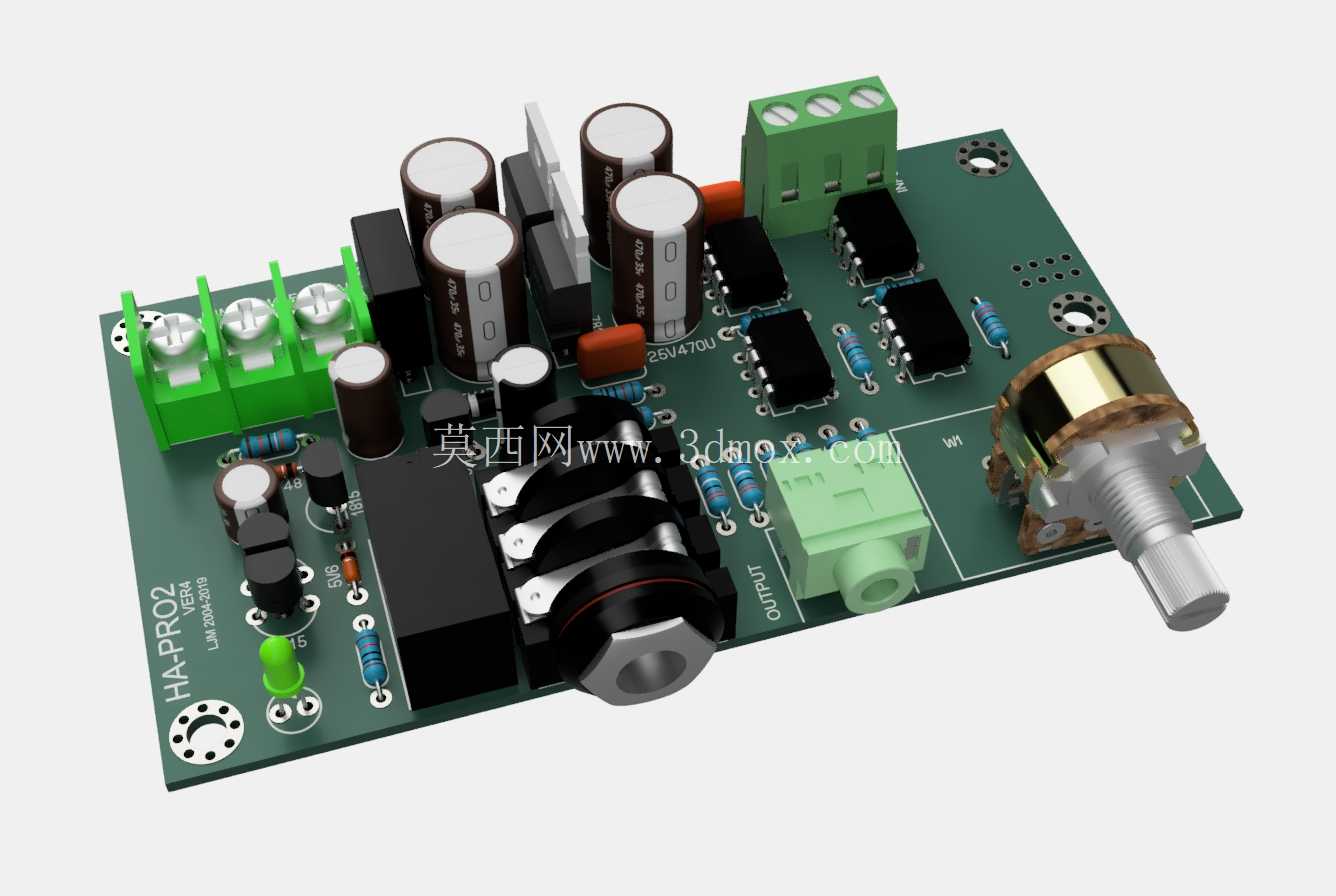

这款耳放电路板的结构设计,首先要匹配桌面音频系统的实际使用场景——多数用户会将其放置在桌面音源与耳机之间,作为小功率音频信号放大的核心硬件,因此整体板型采用矩形布局,长宽尺寸控制在常规桌面小型音频设备的适配范围内,板边预留的安装孔位可直接匹配通用金属外壳的固定柱,不需要额外做转接支架,安装时仅需对应孔位锁入M2规格螺丝即可完成板体固定,不会出现板件与外壳干涉的问题。从功能特性来看,板载集成了电源输入接线端子、信号输入接口、电位器调节组件、音频输出插座以及全套电容、电阻、运放芯片的焊位,所有元件的排布遵循音频电路的信号流向逻辑:电源输入端口设置在板体一侧边缘,大体积滤波电容紧邻电源端口布置,尽可能缩短电源走线长度,减少电源纹波对音频信号的干扰;信号通路从输入到输出沿板体横向排布,运放芯片放置在信号通路中段,周边的阻容元件紧贴芯片引脚布置,减少信号传输路径上的损耗;音量调节电位器与耳机输出接口布置在板体另一侧边缘,刚好对应外壳的操作侧开孔,用户在外部旋转电位器旋钮、插拔耳机时,作用力不会直接传导到板内的精密元件上,避免长期使用出现焊盘松脱的问题。设计过程中针对不同元件的高度差做了充分的空间避让:最高的电解电容高度控制在板体到外壳顶盖的安全距离内,不会出现顶盖挤压电容顶部的情况;电位器的轴伸长度刚好匹配外壳面板的厚度,安装后旋钮与面板之间的间隙均匀,不会出现旋钮蹭面板的卡顿问题;绿色接线端子的顶部预留了足够的接线操作空间,用户在外部接入直流电源时,不需要拆开机壳就能完成导线的锁紧固定。从建模实现的角度,板上所有元件的尺寸都经过实际测绘校准,包括电解电容的直径与高度、接线端子的引脚间距、电位器的安装位尺寸、耳机插座的开口尺寸,都和市售的对应元件实物参数一致,不管是做结构验证还是外壳配套设计,都可以直接调用模型做装配干涉检查,不需要反复核对实物尺寸。考虑到这类DIY音频套件的组装需求,板上的元件排布还预留了手工焊接的操作空间,相邻元件之间的间隙足够容纳烙铁头操作,不会出现元件过密导致的焊接连锡问题;板边的走线区域距离板边保留了安全距离,装入金属外壳时不会出现走线与外壳短路的风险。实际应用中,这款耳放板可以直接搭配对应的直流电源使用,为低阻抗高灵敏度耳机提供足够的驱动功率,还原音频信号的细节,结构设计上的合理排布也能减少电路自身的干扰,保证音频输出的稳定性,不管是个人DIY组装还是小批量的成品生产,这套结构模型都能提供准确的尺寸参考,减少结构设计阶段的反复试错成本。板体上的标识印刷位置也对应了元件的实际安装方向,包括电解电容的极性标识、芯片的安装方向标识、接口的功能标识,都和实际PCB丝印位置一致,建模时还原了这些细节,方便组装时对照识别元件方向,避免装反元件导致的电路故障。
