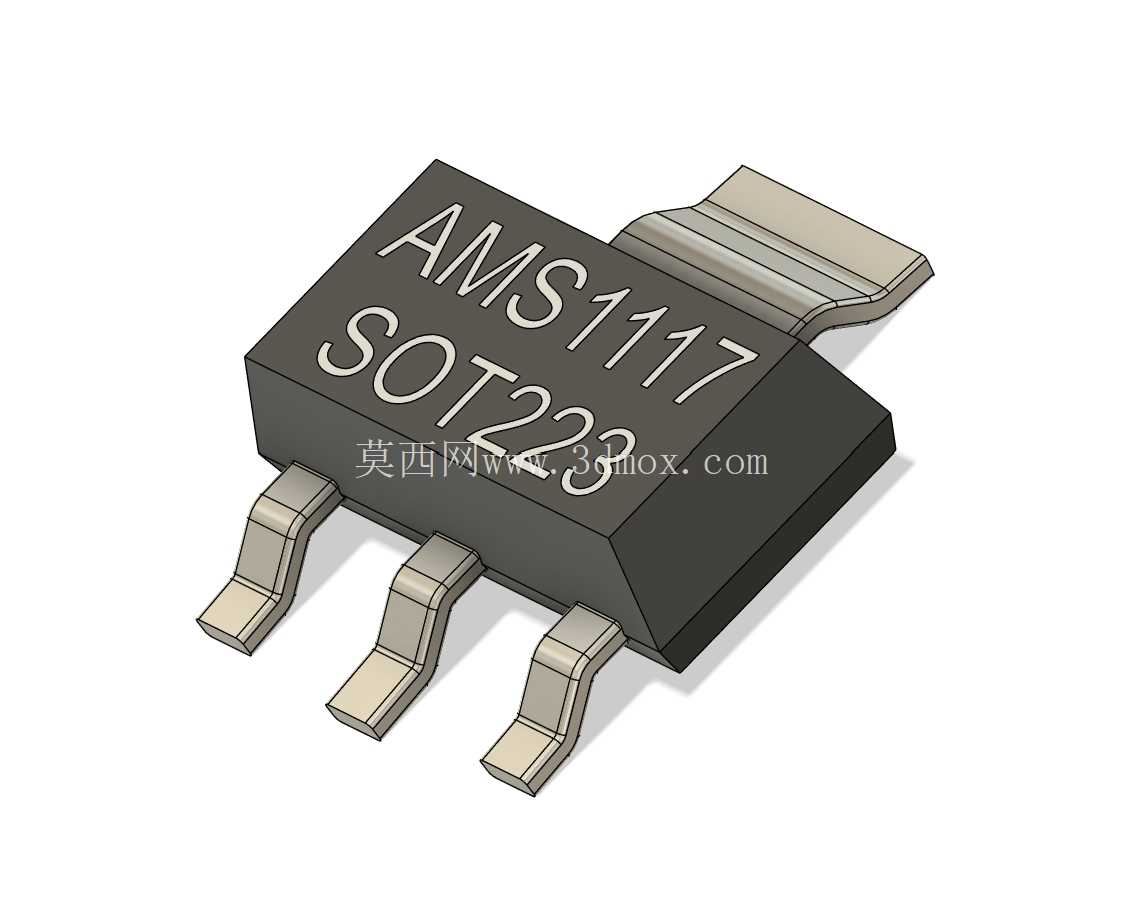

SOT223封装AMS1117低压差稳压器三维结构

在紧凑型消费电子、工业控制板卡、便携数码设备的电源链路设计中，低压差线性稳压器是板级电源拓扑里最常见的基础器件，承担着将前级输入电压转换为后级负载所需稳定低压的核心作用，SOT-223封装的AMS1117就是这类器件里应用覆盖面极广的一款。做板级结构设计时，很多新手工程师容易忽略这类表贴器件的三维安装边界，只参考 datasheet 里的二维焊盘尺寸做PCB封装，等到结构件装配、整机热设计验证阶段才发现干涉、散热余量不足的问题，这类三维模型的构建，就是为了在设计前期就把器件的真实外形、引脚成型角度、散热片突出高度等参数具象化，提前规避装配风险。

从实际功能特性来看，这款LDO稳压器可以在输入输出压差极低的工况下维持稳定的电压输出，相比传统线性稳压器，它的压差损耗更小，在电池供电的便携设备里能有效提升电能利用效率，常见的3.3V固定输出版本，大量用在单片机最小系统、传感器供电回路、蓝牙模块电源入口等位置，给后级芯片提供干净稳定的供电，抑制前级电源的纹波干扰。它的SOT-223封装本身自带一块延伸的散热焊盘，在PCB设计时对应铺铜连接就能实现基础散热，不需要额外加装散热片就能满足多数小电流负载的散热需求，这也是它在紧凑型板卡设计里被广泛选用的核心原因之一。

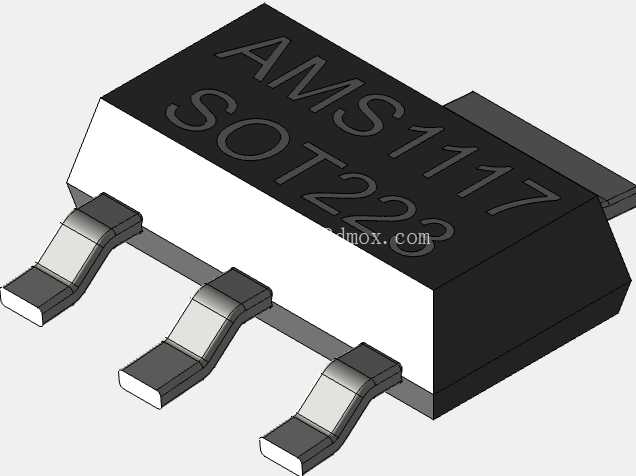

做这款器件的三维建模时，首先要还原的是本体塑封部分的真实轮廓，塑封本体的边角不是锐利直角，而是有符合半导体封装工艺的微小脱模倒角，本体表面印字的区域要和实物的标识位置对齐，还原丝印的凹凸质感。三个成型引脚的建模是重点，不能简单做成直插式的直条结构，要还原SOT-223封装引脚的打弯角度、引脚末端的贴装焊接平面，引脚的厚度、相邻引脚的中心间距要严格匹配封装规范，保证导入PCB装配环境后，引脚和焊盘的位置完全对应，不会出现虚拟装配时的错位。本体延伸出的散热片部分，要还原它和塑封本体的衔接台阶，以及散热片底部和PCB表面的间隙高度，这个尺寸直接影响焊膏印刷的厚度、回流焊后的焊接可靠性，建模时不能随意简化。

从安装边界来看，这款器件贴装到PCB表面后，本体最高点距离板面的高度、引脚向外伸出的最大宽度、散热片超出本体的长度，都是结构设计时需要预留的安全间隙，比如在板卡堆叠、外壳内壁距离PCB较近的场景里，必须保证外壳内壁和器件最高点之间留有至少0.5mm的安全间隙，避免装配时压损器件；相邻器件布局时，要和周边的电容、电阻等表贴件留出足够的焊接工艺间隙，避免回流焊时出现连锡、立碑等焊接缺陷。另外建模时还原的引脚成型弧度，也能帮助工艺工程师评估钢网开口的设计合理性，提前预判引脚共面度带来的焊接风险。

在不同的应用场景里，这款稳压器的周边配套设计也有差异，比如在大电流输出的工况下，散热焊盘对应的铺铜面积要适当加大，必要时增加过孔连接到内层铺铜提升散热能力，三维模型里可以直观看到散热片和铺铜区域的对应位置，方便结构和硬件工程师协同评估散热方案。在做整机三维布线时，准确的器件模型也能避免走线和器件本体干涉，尤其是在板卡密度较高的便携设备里，每毫米的空间都需要精准利用，失真的器件模型很容易导致后期装配时出现空间冲突，拖慢项目迭代进度。

很多工程师在选型阶段只关注器件的电气参数，忽略封装的机械尺寸细节，实际上同型号不同封装的器件，不仅散热能力有差异，安装占用的板卡空间、高度方向的尺寸都有明显区别，SOT-223封装的AMS1117相比更小的SOT-89封装，散热能力更强，能承载更大的输出电流，相比TO-252等更大的封装，占用的板卡面积更小，刚好平衡了散热性能和空间占用，这也是它在中小功率电源设计里长盛不衰的原因。构建精准的三维模型，就是把这些机械层面的细节提前整合到设计流程里，让电气设计、结构设计、工艺设计的工程师都能在统一的虚拟样机环境里核对各自的设计边界，减少后期打样的试错成本，避免因为器件尺寸偏差导致的整板改版。
